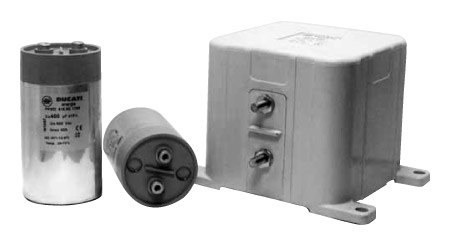

Конденсаторы для работы на постоянном напряжении

Конденсаторы для силовых инверторов, сварочных аппаратов и специальных устройств для накопления и фильтрации энергии.

Особенности:

  • пластиковый, стальной или алюминиевый корпус;
  • сухое наполнение;
  • болтовые или внутренние резьбовые клеммы;
  • конденсаторы на постоянное напряжение.

Основное применение:

  • тяговые и железнодорожные фильтры;
  • DC-фильтры;
  • сварочные аппараты;
  • специальные инверторы.

Подробная информация: каталог Ducati DC series (на английском языке)

Общие технические характеристики

Номинальное постоянное напряжение 500–6800 В
Номинальная емкость 60–15000 мкФ
Отклонение емкости +0%...-15%
Испытательное напряжение между клеммами 1,5UН в теч. 10с
Испытательное напряжение между клеммами и корпусом 3 кВ 50 Гц в теч. 10с
Клеммы 2 х М6 внутренние резьбовые или 2 х М10 болтовые клеммы
Рабочая температура -25...+75 °С
Степень защиты IP00
Эксплуатационный ресурс 100000ч
Соответствие стандартам IEC 1071-1/2
IEC 1881
UL 810

Серия DC 85

Тип конденсатора DC 85 C (цилиндрический корпус) DC 85 B (прямоугольный корпус)
Максимальное номинальное постоянное напряжение 1800 В 6000 В
Максимальный пульсирующий ток 100 А 120 А
Номинальная емкость До 4450 мкФ До 3800 мкФ
Отклонение емкости 0...-15% 0...-15%
Клеммы Внутренняя резьба М6 Болтовые клеммы М8 Болтовые клеммы М10
Рабочая температура -25...+75 °С -25...+75 °С
Температура хранения -25...+85 °С -25...+85 °С
Наполнение Сухая полиуретановая смола Самозатухающая полиуретановая смола
Диэлектрик Металлизированая полипропиленовая пленка Металлизированая полипропиленовая пленка
Корпус Алюминиевый Самозатухающий пластик

Серия DC 86 P

Максимальное номинальное постоянное напряжение 6800 В
Максимальный пульсирующий ток 300 А
Номинальная емкость До 15000 мкФ
Отклонение емкости 0...-15%
Клеммы Внутренняя резьба 4хМ6
Рабочая температура -25...+75 °С
Температура хранения -25...+85 °С
Наполнение Самозатухающая полиуретановая смола
Диэлектрик Металлизированая полипропиленовая пленка
Корпус Самозатухающий пластик

Серия DC 86 HC

Максимальное номинальное постоянное напряжение 1800 В
Максимальный пульсирующий ток 100 А
Номинальная емкость До 280 мкФ
Отклонение емкости ±10%
Клеммы Болтовая клемма М8
Рабочая температура -25...+80 °С
Температура хранения -25...+85 °С
Наполнение Полиуретановая смола
Диэлектрик Металлизированая полипропиленовая пленка
Корпус Самозатухающий пластик

Серия DC 88 M

Номинальное постоянное напряжение 500...2800 В
Максимальный среднеквадратичный ток 300 А
Номинальная емкость 500 мкФ – 3 мФ
Клеммы По запросу: болтовые М6 /8 /10 /12 или клеммы под луженые медные шины
Рабочая температура -25...+75 °С
Температура хранения -25...+85 °С
Наполнение Полиуретановая смола
Диэлектрик Металлизированая полипропиленовая пленка
Корпус Алюминиевый или из нержавеющей стали

Серия DC 45

Номинальное постоянное напряжение 800–5000 В
Номинальная емкость 100–5000 мкФ
Отклонение емкости ±10%
Клеммы Втулки
Рабочая температура -25...+55 °С
Температура хранения -25...+80 °С
Наполнение Касторовое масло
Диэлектрик Металлизированая полипропиленовая пленка
Корпус Сталь
