Система керування детектора вакууму

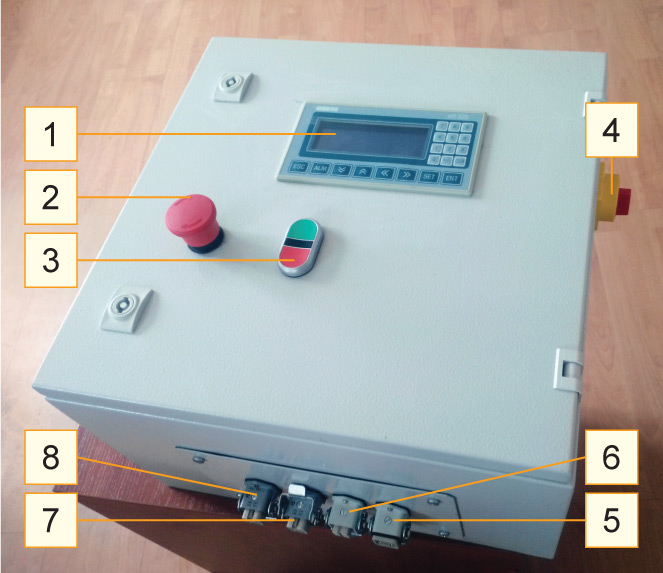

Загальний вигляд шафи керування та основних компонентів

1. Панель оператора. Для відображення даних роботи та зміни параметрів.
2. Кнопка із фіксацією «Аварійна зупинка».
Аварійна зупинка конвеєра та блокування включення пневмоклапана.
3. Кнопки: "Пуск" (зелена), "Стоп" (червона).
   Пуск та зупинка конвеєра.
   Увага! При натисканні кнопки пуск одночасно з конвеєром включається в роботу детектор вакууму.
4. Головний вимикач.
5. Роз'єм «Живлення» (X1).
6. Роз'єм «Двигун» (X2).
7. Роз'єм «Датчик» (X3).
8. Роз'єм «Пневмоклапан» (X4).

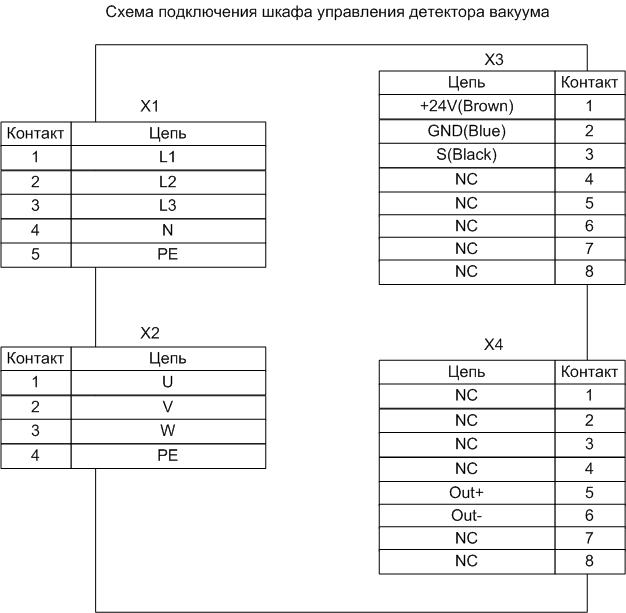

Підключення зовнішніх пристроїв

Опис екранів панелі оператора

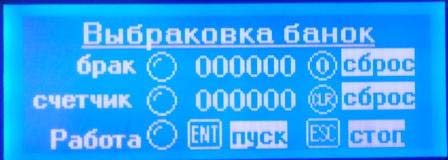

Головний екран
(екран 1)

Брак — індикація та лічильник бракованих банок. Лічильник скидається натисканням кнопки "0" на клавіатурі.
Лічильник – індикація нормальної банки та лічильник банок всього. Лічильник скидається натисканням кнопки CLR на клавіатурі.
Робота – індикація режиму роботи детектора вакууму
Кнопка «ENT» детектор вакууму перетворюється на режим стоп.
Кнопка «ESC» детектор вакууму перетворюється на режим робота.
Кнопка «ВНИЗ» — перехід до наступного екрану.
Кнопка «ВВЕРХ» — перехід до попереднього екрану.

Встановлені параметри

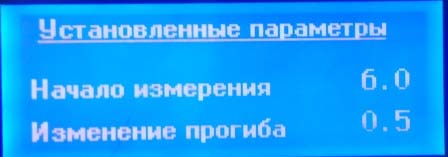

(екран 2) Перегляд встановлених параметрів

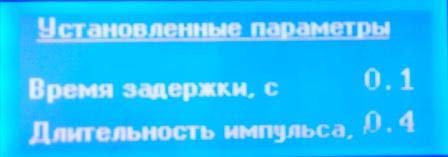

(екран 3) Перегляд встановлених параметрів

Редаговані параметри

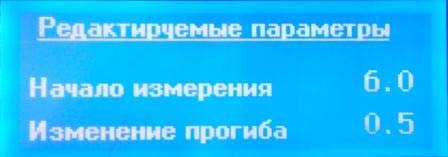

(екран 4) Редагування встановлених параметрів

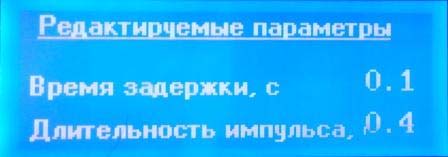

(екран 5) Редагування встановлених параметрів

(екран 6) Запис відредагованих параметрів

Для зміни значення натиснути «SET» змінити значення та натиснути «ENT»
Щоб перейти до наступного значення, натисніть «SET»
Для запису нових параметрів у пам'ять контролера треба ввести пароль «1111» і натиснути «3»

Виміряні значення

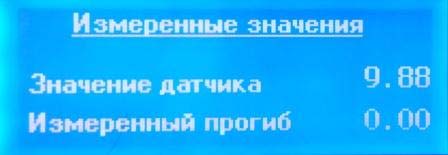

(екран 7) Перегляд реально виміряних значень

Налаштування

• Перевести детектор у режим стоп.
• Ввести та записати параметр «Початок вимірювання»
• Перейти на екран«Виміряні значення»
• Пропустити кілька нормальних та бракованих банок.
• На основі отриманих даних змінити параметр «Зміна прогину».
• Змінити параметри «Час затримки» и «Тривалість імпульсу».
• Записати змінені значення пам'яті контролера.
