Приклад реалізації автоматизованої системи контролю та комерційного обліку електроенергії (АСКОЕ)

В умовах економічної кризи та обмеженості енергоресурсів особливо гостро постає питання контролю за споживанням електроенергії і підвищення ефективності її використання.

Разом з цим постійно зростають вимоги споживачів/обладнання до якості електроенергії, оскільки вихід за допустимі межі такого параметру мережі як напруга або струм може привести до виходу з ладу обладнання, а значить до суттєвих матеріальних втрат.

Одним з напрямів рішення даної задачі являється впровадження на об’єкті сучасних систем контролю та комерційного обліку електроенергії (АСКОЕ).

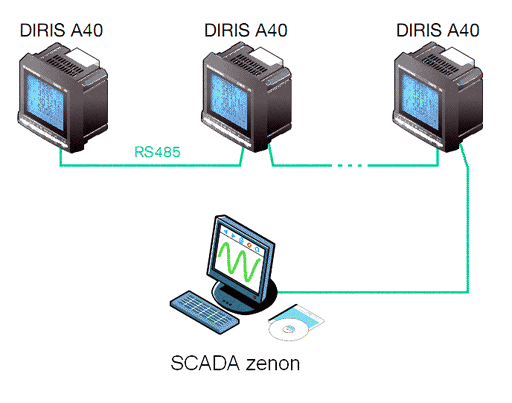

Розглянутий приклад АСКОЕ представляє собою комплексне рішення на нижньому рівні якого знаходиться аналізатор мережі SOCOMEC DIRIS A40 з модулем RS 485/MODBUS, інформація з якого передається на верхній рівень — диспетчерський пункт/АРМ оператора, на якому встановлено SCADA-систему zenon.

Конфігурація системи:

Нижній рівень:

• SOCOMEC DIRIS A40
• модуль RS 485/MODBUS

Верхній рівень:

• SCADA-система zenon

Параметри, які вимірює аналізатор мережі DIRIS A40:

• лінійна і фазна напруга, середнє значення
• струм в фазах і нейтралі, середнє значення
• частота
• активна потужність по кожній фазі
• реактивна потужність по кожній фазі
• загальна потужність по кожній фазі
• коефіцієнт потужності по кожній фазі
• рівень спотворень гармонік
• споживання активної електроенергії
• споживання реактивної електроенергії
• споживання повної електроенергії
• лічильник мотогодин

Функції SCADA-системи zenon:

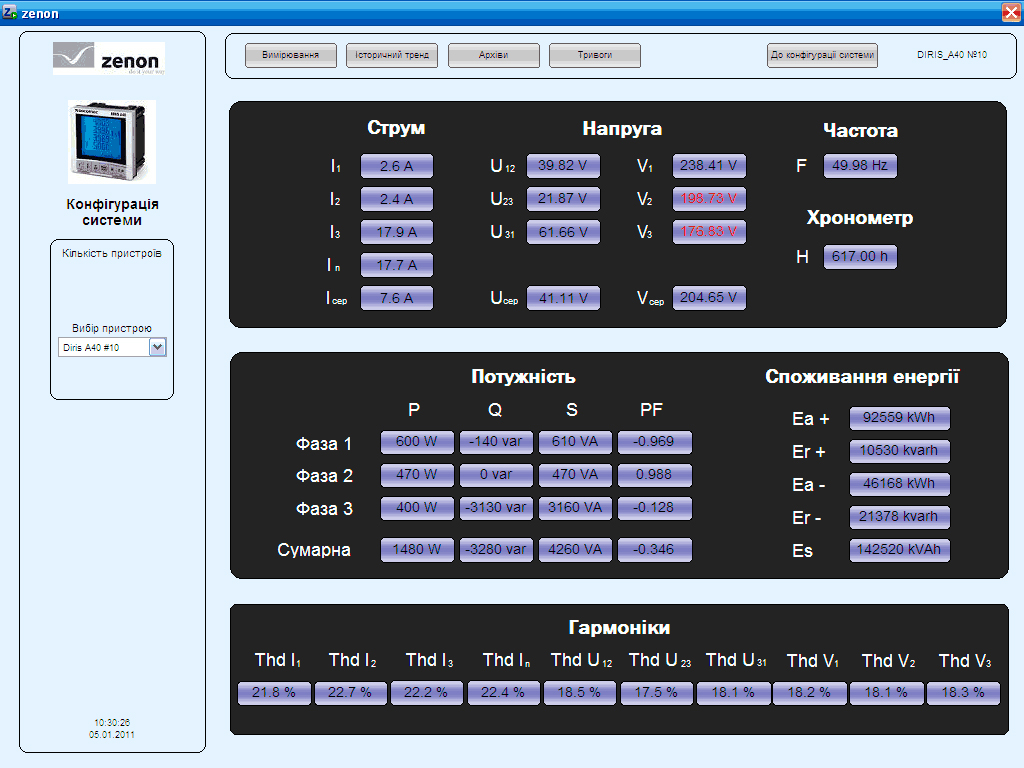

• контроль за параметрами мережі

• архівація вимірюваних значень

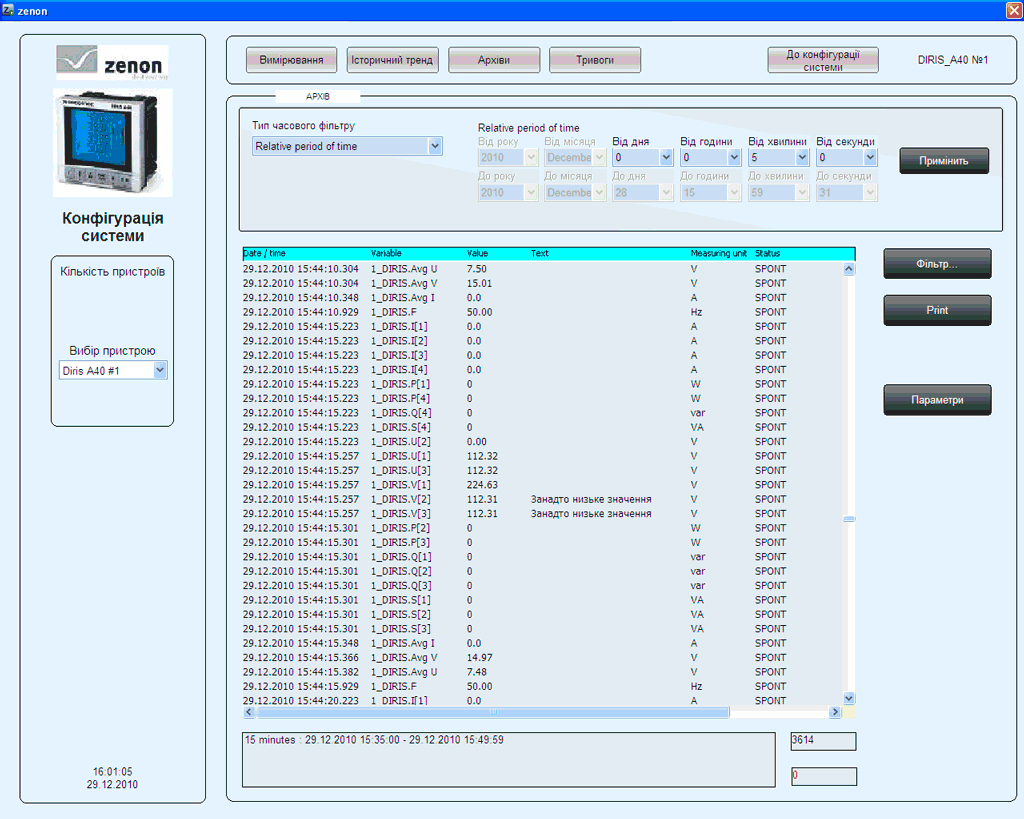

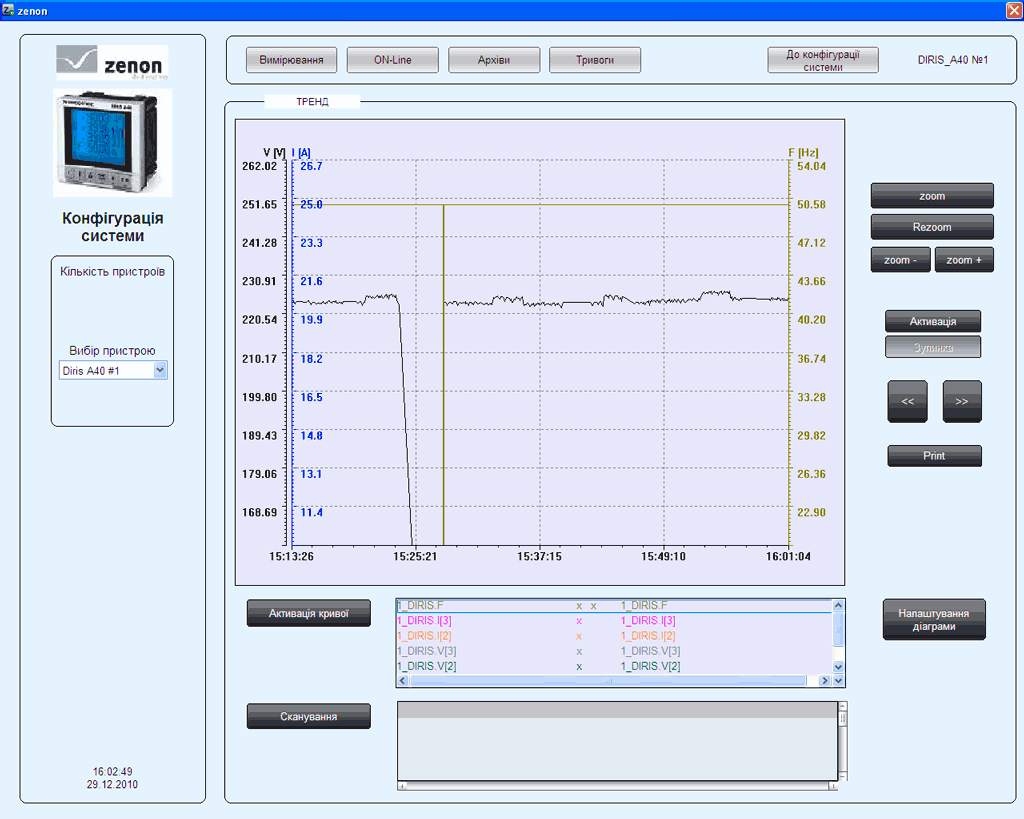

• графіки історичні/ON-Line

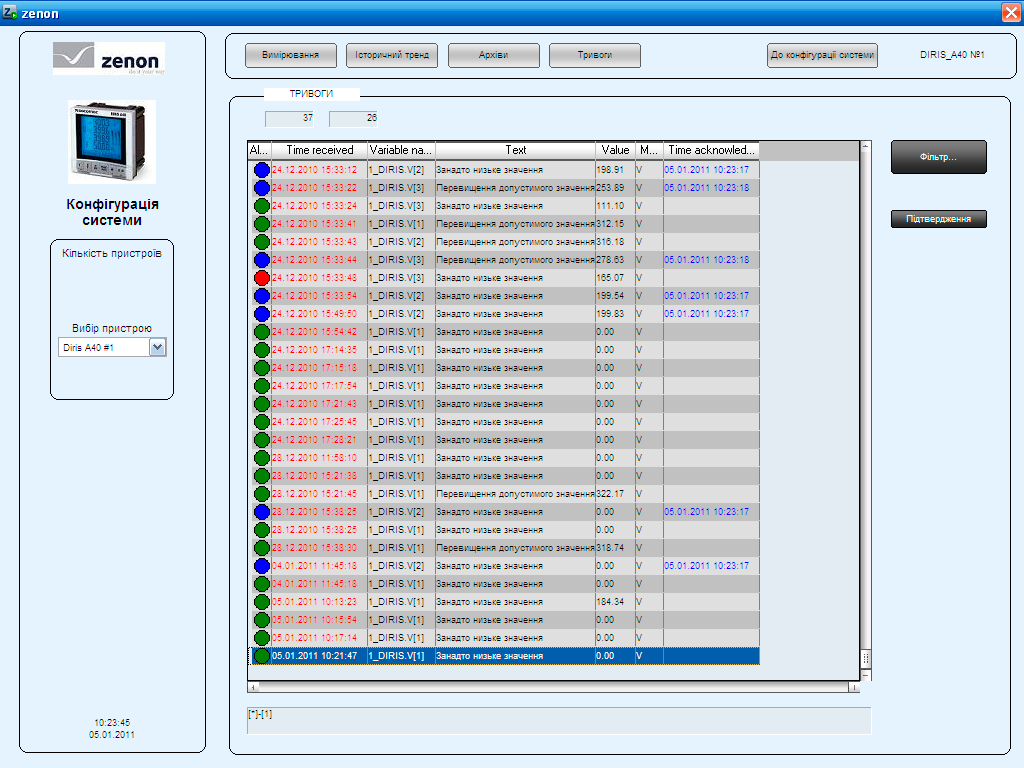

• ведення журналу позаштатних подій та тривог

Розроблена система дозволяє підвищити точність, оперативність і достовірність обліку витрат електроенергії та потужності споживачами, вести жорсткий контроль за усіма найважливішими параметрами мережі, у зручній формі організовувати архів бази вимірювань та проводити аналіз отриманих даних в графічній формі.
