Модульные многоканальные температурные контроллеры серии TMH Autonics

RSS

1 августа 2018


Модульные многоканальные высокопроизводительные контроллеры серии TMH способны контролировать 2 или 4 канала ввода / вывода, с малым периодом выборки 50 мс и точностью ± 0,3% одновременно управляя нагревом и охлаждением.

Количество каналов может быть расширенно без подключения дополнительных цепей питания и цепей обмена данными. Модули управления могут быть расширены до 32 единиц и 128 каналов. Каждый модуль связи может быть расширен до 32 единиц (16 модулей управления и 16 дополнительных модулей). До 16 модулей связи могут быть подключены к ведущему устройству (ПЛК, ПК), в общей сложности можно реализовать 1024 канала управления.

Модульное исполнение позволяет гибкое расширение, в зависимости от требований пользователя, с помощью различных дополнительных модулей, включая аналоговые модули ввода/вывода, модули дискретных входов/сигналов тревоги, модули для подключения трансформаторов тока и модули связи.

Конфигурация параметров и мониторинг состояния доступны с ПК через USB или RS485.

Основные характеристики

  • Простота обслуживания
  • Питание и связь через разъемы (до 32 модулей)
  • Конфигурация параметров с ПК (через USB или RS485): программное обеспечение DAQMaster    (комплексное программное обеспечение для управления устройствами)
  • Преобразователи интерфейсов: SCM-US (USB / Serial), SCM-38I (RS232C / RS485), SCM-US48I (USB / RS485), SCM-WF48 (Wi-Fi / RS485/USB)

Серия TMH2/4: модули управления

  • Многоканальный (2/4-канала управления)
       : Расширяемый до 32 устройств (64/128-канала)
  • Период выборки 50 мс, точность измерения ± 0,3%
  • Одновременное управления нагревом и охлаждением, автоматический / ручной режим управления
  • Переключение между токовым выходом и выходным сигналом SSR
  • Изолированные входные каналы (диэлектрическая прочность: 1000 VАС)
  • Измерение тока нагрузки с помощью трансформатора тока (CSTC-E80LN, CSTC-E200LN, CSTS-E80PP)
  • Различные типы входных сигналов и диапазоны температур

TMHA: модули аналогового ввода / вывода

  • 4 канала, различные типы ввода / температурные диапазоны / трансмиттер (DC 0-20 мА или 4-20 мА)
  • Изолированные входные каналы (диэлектрическая прочность: 1000 VАС)
  • Период выборки 50 мс, точность измерения ± 0,3%

TMHE: модули ввода / вывода дискретных сигналов

  • 8 входов / 8 выходов

TMHCT: Модули для подключения трансформаторов тока

  • 8 входов ТТ
  • Индикаторы состояния ТТ

TMHC: Коммуникационные модули

  • Возможность подключения модулей управления (TMH2 / 4) и дополнительных модулей (TMHA / E / CT) к ведущим устройствам (ПК, ПЛК и т. д.) (до 16 модулей связи).
  • Возможность подключения до 32 модулей на один модуль связи
  • RS485 / RS422

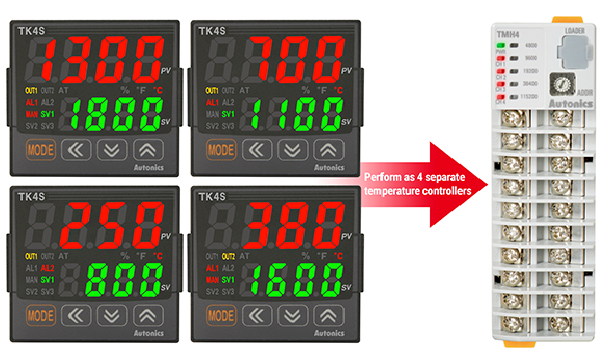

1. Многоканальный модуль управления (2 / 4 канала)

Модули управления TMH2/4 могут контролировать от 2 до 4-х каналов входа/выхода, работая как 4 независимых температурных контроллера.


2. Различные дополнительные модули для построения гибких систем

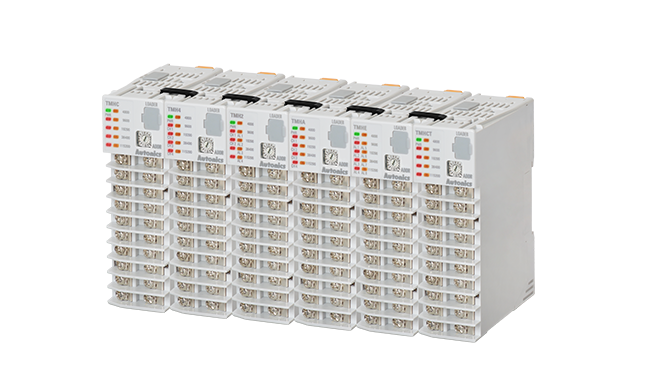

ТМН серия модульных температурных контроллеров позволяет пользователю наращивать модули и расширять функциональные возможности в соответствии с требованиями.

Доступны четыре модуля расширения: модуль аналогового ввода/вывода, модуль дискретного ввода/вывода, модуль ТТ и модуль связи.

Модуль аналогового ввода/вывода позволяет получать различные типы данных измерений (аналоговый сигнал), включая температуру, влажность, расход, давление, уровень и передавать измеренное и заданное значения, управлять уровнем нагрева / охлаждения в сигналами 0-20 мА DC или 4-20 мА DC.

Модуль с дискретным входом / выводом

Модуль имеет 8 входов и 8 выходов

Модуль подключения ТТ (трансформатора тока)

Модули ТТ поддерживают 8 трансформаторов для измерения тока нагрузки, контроля отключения нагревателя и обеспечивают более безопасную работу.

Коммуникационный модуль

Модуль связи позволяет подключенным модулям связываться с ведущими устройствами (ПЛК, ПК). К 16-и модулям связи могут быть подключены до 32 модулей (управления + дополнительные), всего до 1024 канала.

3. Модули расширения до 32 устройств

Через разъемы можно подключать до 32 устройств, не требуя отдельного подключения источника питания и связи для каждого модуля.

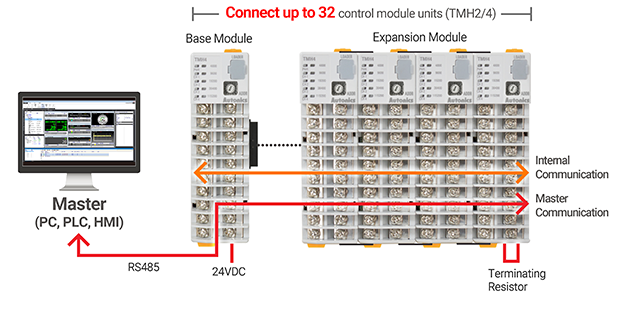

Пример расширения только управляющими модулями

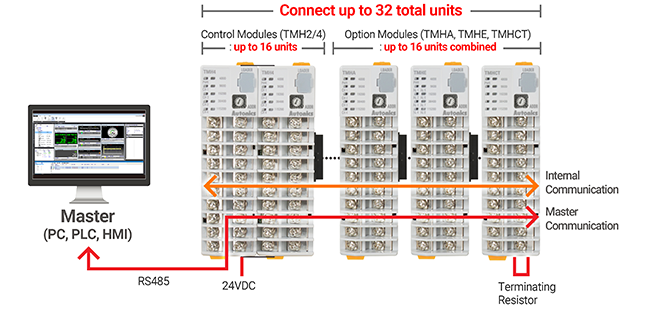

Расширение с аналоговыми, дискретными модулями и модулями ТТ

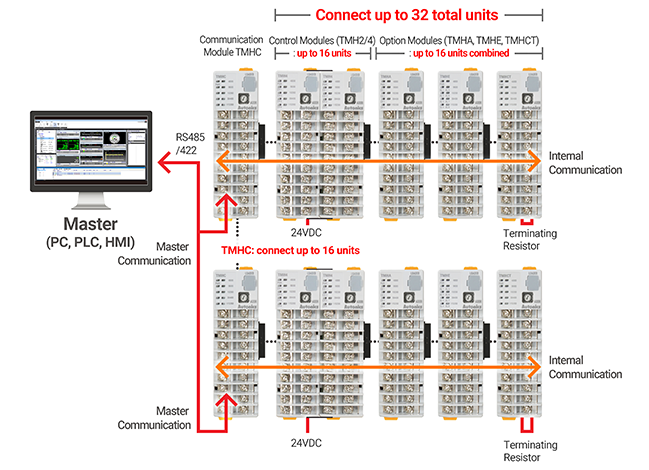

Расширение с коммуникационными модулями (TMHC)

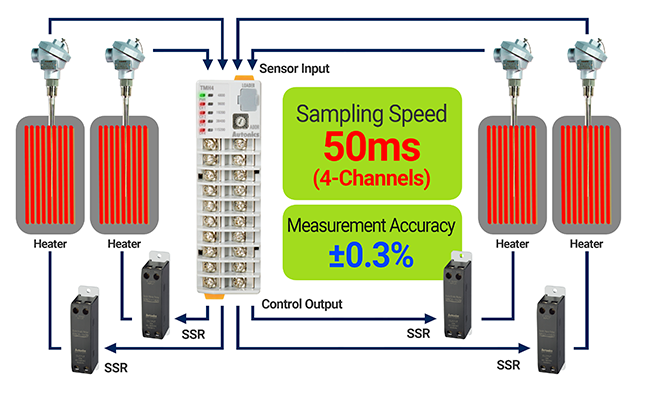

4. Период выборки 50 мс и точность измерения ± 0,3%

Контроллеры температуры имеют высокоскоростную частоту дискретизации 50 мс и точность измерения 0,3%, одновременно контролируя 4 независимых канала.

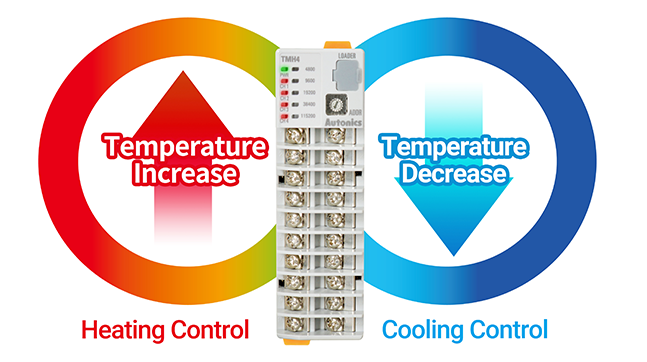

5. Одновременное управление нагревом и охлаждением

Контроллеры температуры могут одновременно управлять нагревом и охлаждением для эффективного и оптимального регулирования.

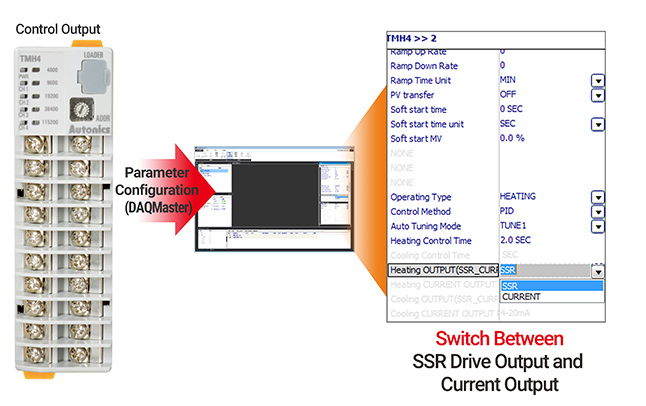

6. Переключение между токовым выходом и выходом SSR

Пользователи могут выбирать тип выходного сигнала через параметры в программном обеспечении DAQMaster.

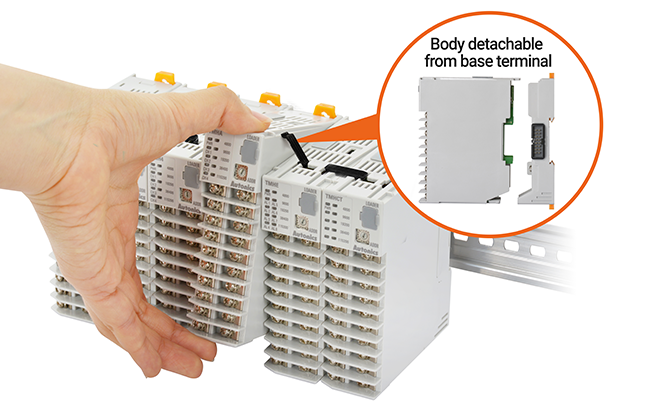

7. Разъемный корпус и базовый терминал

Основной блок серии TMH отсоединяется от базового терминала, что облегчает обслуживание. Питание и связь модулей реализованы через разъемы на базовом терминале и не будут затронуты при необходимости проверки или замены блока.

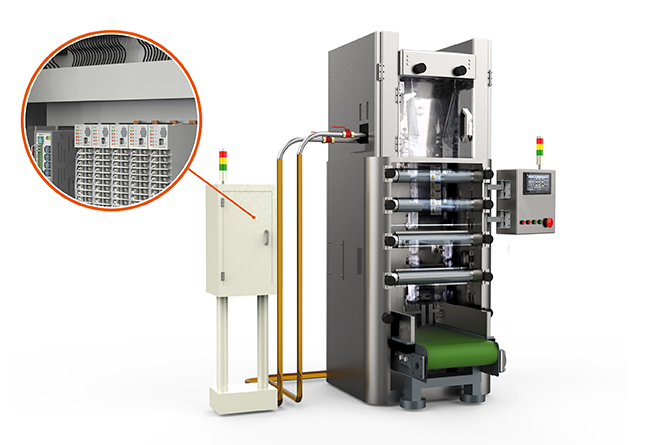

8.Применение

Пример использования регуляторов TMH для управления несколькими температурными каналами в узлах склеивания и обрезания в оборудовании для упаковки подушек.
