Модернізація стенда для автоматичного випробування гідронасосів

Інтегратор: СВ Альтера – Кропивницький

Замовник: ЗАТ "Гідросила ГРУП"

Компанією "СВ АЛЬТЕРА–Кропивницький" спільно з конструкторським бюро "Гідросила" був реалізований проект з модернізації стенда для автоматичного випробування гідронасосів аксіально-поршневих регульованих НП 33, НП 71, НП 90, НП 112, гідромоторів аксіально-поршневих, МП 3 нерегульованих МП 3 , МП 112, тандемів аксіально-поршневих та шестеренних насосів серії "ТН". Усього 94 найменування.

ЗАТ "Гідросила ГРУП" — це найбільший виробник гідравлічних силових машин і компонентів гідромашин на території країн СНД. Агрегати не мають аналогів у СНД, призначені для широко-гідрофікованих машин, таких як комбайни "Вектор", "Нива", "Дон", виробництва ВАТ "Ростсільмаш", "Полісся", виробництва РУП "Гомсільмаш", "Єнісей", " Руслан", виробництва ВАТ "Красноярський завод комбайнів" та інших машин.

У зв'язку зі збільшенням номенклатури, підвищеним вимогам до якості та зростання кількості виробів, що випускаються, на підприємстві виникла необхідність проведення переобладнання.

Розроблена система дозволяє підключати гідронасоси та гідромотори як за стандартними, так і за нетривіальними схемами. Вона дає можливість ставити, відчувати і точно контролювати необхідні параметри тисків, витрат, моментів, оборотів та інших фізичних величин у часі. Стенд дозволяє в широкому діапазоні налаштовувати потрібні параметри та спостерігати зміни, що відбуваються на обладнанні, що випробуване. Дані з датчиків всіх контрольних точок та результати керуючих дій виведені на екрани монітора. Деякі результуючі показники при необхідності прораховуються в контролері з використанням різних методик і виводяться для порівняння.

Під час роботи стенда інформація про режими роботи, показання датчиків фізичних величин та інші дані накопичуються у архівах. Надалі збережена інформація може бути вилучена з архіву для детальнішого аналізу. Такий підхід дозволяє фахівцям підприємства приймати рішення щодо змін у конструкції обладнання для покращення його експлуатаційних характеристик. Проект передбачав часткову модернізацію у приміщенні старої лабораторії та встановлення нового обладнання:

• перетворювачів частоти та компонентів захисту у силовому електрощиті;
• контролера та модулів збору інформації у шафі автоматики;
• монітора та органів керування на робочому місці оператора.

У проекті використано сучасне обладнання провідних світових виробників:

• асинхронні електродвигуни 37 кВт та 350 кВт WEG;
• перетворювачі частоти WEG та Lenze;
• електромонтажні ящики QUADRITALIA;
• програмовний логічний контролер та модулі вводу-виводу Vipa;
• датчики Carlo Gavazzi, Kobold, Тера;
• аналізатор параметрів силової мережі з інтерфейсом RS485, контактори, автомати захисту двигуна, кнопки, перемикачі, світлосигнальна арматура Lovato Electric;
• реле Relpol;
• автоматичні вимикачі Terasaki, ELIM;
• клеми WIELAND;
• монтажні аксесуари  SCAME.

Візуалізація та контроль реалізовані за допомогою SCADA системы zenon.

Дисплейні мнемосхеми проекту (клікабельні)

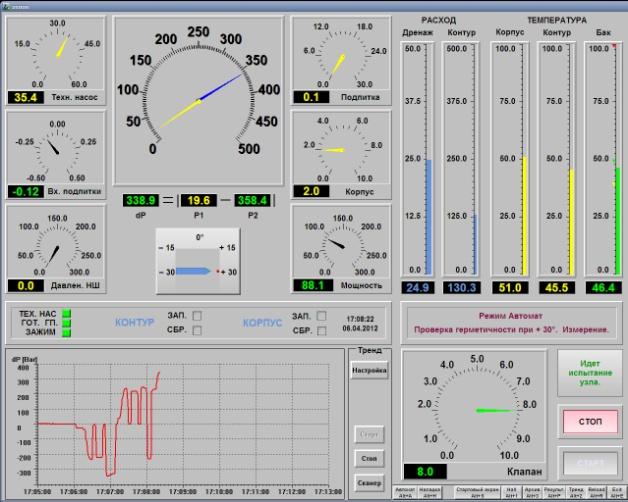

Робота стенда в автоматичному режимі

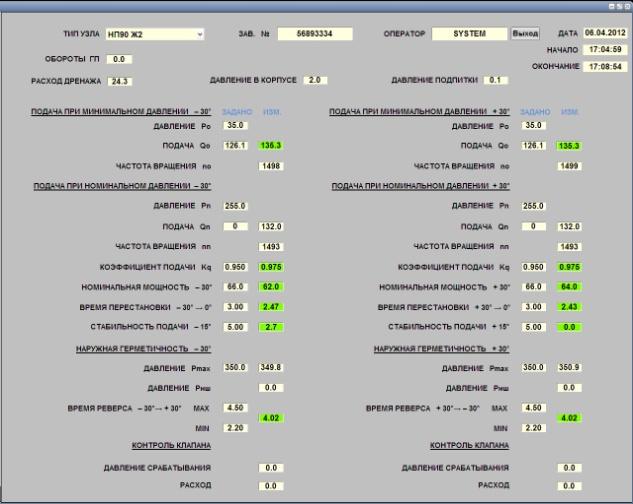

Вікно-звіт проведених вимірювань

В результаті модернізації отримано можливість проведення випробувань вузлів із повним циклом виконання алгоритмів тестування в автоматичному режимі. Можлива робота стенда в ручному та напівавтоматичному режимі. Істотно збільшилися показники точності проведених випробувань із одночасним зменшенням часу їх проведення.
