Станція біологічного очищення

Об'єкт автоматизації є станцією біологічного очищення побутових стоків, продуктивністю 200 м³/добу, що забезпечує доведення якості води до заданих нормативних значень.

Опис технологічного процесу

Вода через механічну решітку (фільтр попереднього очищення) подається в резервуари, де міститься активний мул. Для підтримки роботи активного мулу компресори подають у резервуар кисень. Перемішування води та активного мулу відбувається за допомогою мішалок. Після резервуарів з активним мулом вода піддається ультрафіолетовому очищенню. До складу станції входять ємності-басейни стічних вод, буферний бак, бак підготовки стоків, анаеробний реактор, бак зберігання анаеробного мулу, змішувальні камери, бак очищених стоків, баки зберігання хімреагентів.

Технологічний процес забезпечують 14 насосів, 4 регулюючих клапани, 4 електрифіковані засувки, 2 мішалки, 12 мішалок-аераторів, 5 повітродувок, 2 скрубери, компресор, факел, дезодоратор, центрифуга аеробного мулу.

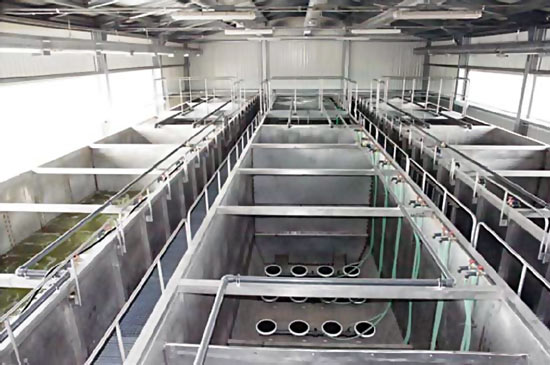

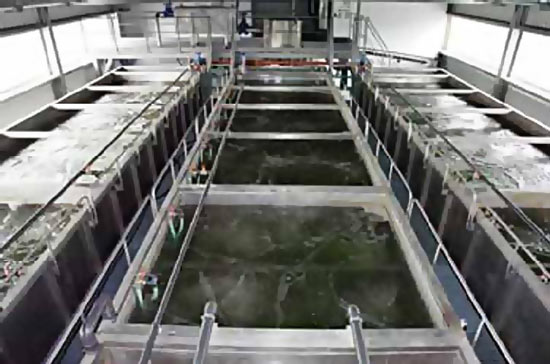

Рис. 1. Відстійники стічних вод

Опис системи автоматизації

Процеси анаеробного очищення мають численні параметри, що потребують постійного підстроювання та присутності оператора на технологічних майданчиках, де йому має бути забезпечена можливість контролю та керування обладнанням станції.

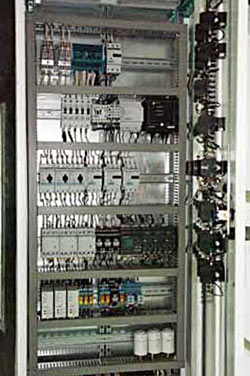

Для керування системою автоматизації використовується логічний програмовний контролер серії VIPA 200V, розширений модулями дискретних та аналогових I/O. Канальна ємність системи складає 36 дискретних входів, 28 дискретних виходів, 6 аналогових входів та 4 аналогових виходів.

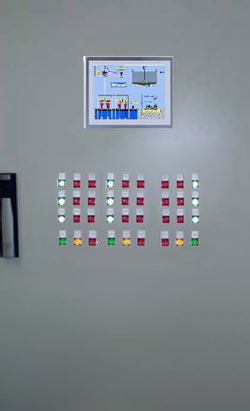

Керування процесом здійснюється через промисловий комп'ютер панельного типу з сенсорним екраном ESA XS712 та діагоналлю 12,1”, встановлений на передній панелі щита керування станцією.

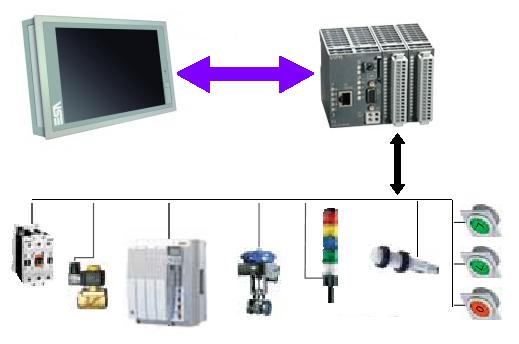

Рис. 2. Структурна схема побудови АСК

Контролер виконує такі функції:

керує насосами подачі стічних вод;
керує механічними ґратами;
керує компресорами аеротенкової доочищення;
керує мішалками;
керує насосами відстійника та мінералізатора;
керує муловими насосами блоків доочищення;
керує насос-дозаторами реагенту;
контролює поплавкові рівнеміри;
керує лампами ультрафіолетового знезараження;
за всіма насосами забезпечує аварійне перемикання з провідного насоса на резервний у разі аварії першого, періодичну зміну провідного насоса для забезпечення рівномірного зносу;
забезпечує контроль за встановленим технологічним обладнанням;
забезпечує технологічні режими роботи компресорів та мішалок (включення у певний час та на певні проміжки часу);

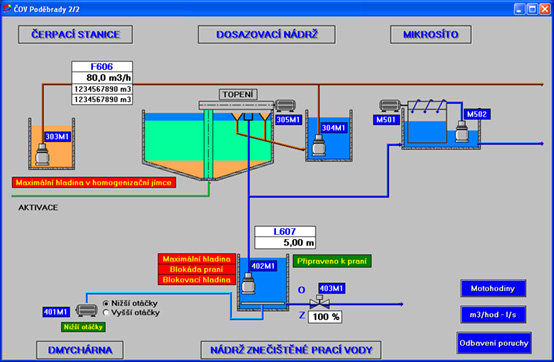

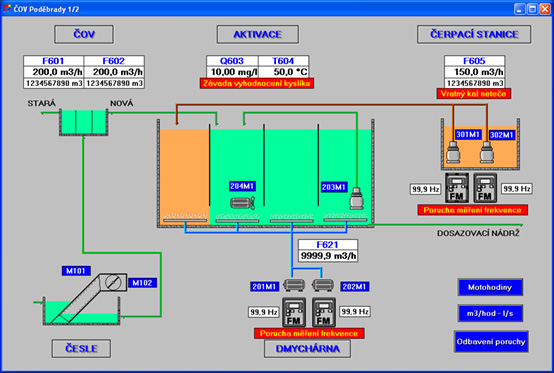

забезпечує можливість зміни всіх параметрів технологічного процесу очищення через панель оператора;
забезпечує виведення всіх параметрів поточного стану технологічного процесу, аварійних та попереджувальних повідомлень на панель оператора.
