Нова серія твердотільних реле серії RL Carlo Gavazzi

Carlo Gavazzi Automation, провідний європейський виробник компонентів для систем автоматизації, представляє нову серію компактних твердотільних реле та твердотільних контакторів – серію RL.

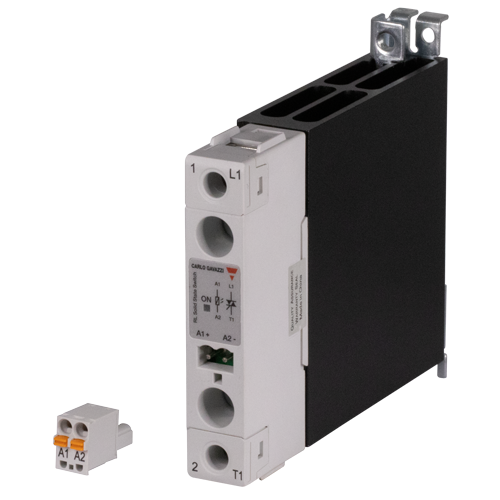

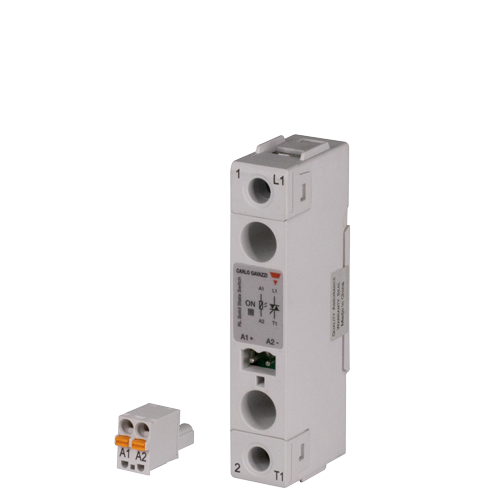

Серія RL складається з 1-полюсних комутаційних твердотільних реле змінного струму, які підходять для резистивних навантажень. У серії доступні дві версії – RLC і RLS. RLC має вбудований радіатор, а його ширина становить від 17,8 мм до 22,5 мм. Вихід RLC побудований на симісторах (TRIAC). Ширина RLS становить лише 17,8 мм і призначена для монтажу на шасі або на зовнішній радіатор. Вихід RLS також складається з симісторів. В одному з варіантів серії RLS використовуються тиристори (RLS..H).

Загальновідомо, що твердотільні реле забезпечують мільйони безвідмовних циклів перемикання, оскільки не мають рухомих частин. Щоб ще більше підвищити надійність і скоротити дорогі простої машин, серія RL використовує технологію з’єднання проводів, яка зменшує напругу від мікросхем живлення, що призводить до ще довшого строку служби комутатора. Крім того, вихід реле RL має вбудований захист від перенапруги, щоб запобігти пошкодженню твердотільного реле через неконтрольовані стрибки напруги та забезпечити мінімізацію перебоїв на виробництві.

Серія реле RL є полегшеною версією популярної серії RG і була розроблена спеціально для резистивних навантажень. А компактний розмір робить реле RL ідеальним рішенням для керування нагрівачем, коли кілька твердотільних реле повинні поміститися в обмеженому просторі. Це дозволяє Carlo Gavazzi запропонувати більш конкурентоспроможне рішення для базових застосувань без втрати продуктивності твердотільного реле.

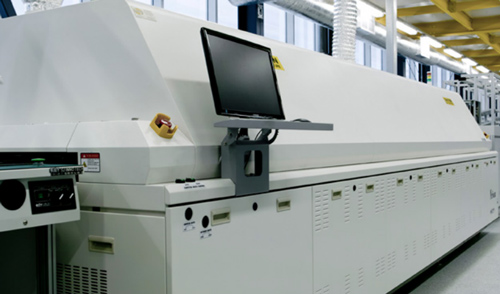

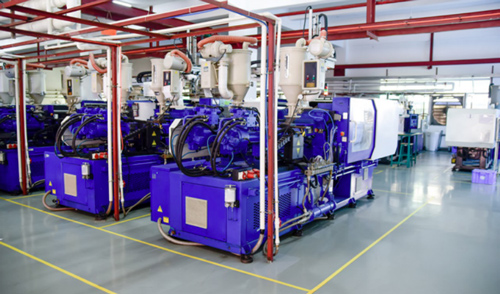

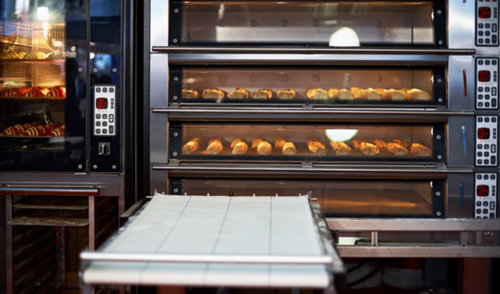

Серія реле RL підходить для будь-яких застосувань, які вимагають стабільних температур, де простір панелі обмежений і де необхідно уникнути незапланованих простоїв обладнання. Типовим застосуванням є машини для лиття пластику під тиском, кавомашини, електричні прилади для приготування їжі та печі оплавлення.

Основні технічні особливості

• 1-полюсні твердотільні реле змінного струму з перемиканням при переході через нуль
• Вихідна напруга RLS (без радіатора) до 660 В змінного струму, 25 A AC, 50 A AC
• Вихідна напруга RLC (з інтегрованим радіатором) до 530 В змінного струму, 15 A, 22 A та 30 A змінного струму при температурі 40°C
• Вбудований захист від перенапруги на виході
• Керівна напруга постійного або змінного струму
• CE, UKCA, cURus (RLS), cULus (RLC)

		RLC (з вбудованим радіатором)			RLS (без радіатору)
Номінальна напруга	Напруга керування	15 AAC (225 A²s) 17.8 мм	22 AAC (1250 A²s) 17.8 мм	30 AAC (1250 A²s) 22.5 мм	25 AAC (225 A²s) 17.8 мм	50 AAC (1250 A²s) 17.8 мм	50 AAC (1800 A²s) 17.8 мм
400 В АС	4-32 В DC	RLC1A40D15	RLC1A40D22	RLC1A40D30	RLS1A40D25	RLS1A40D50	-
480 В АС	4-32 В DC	RLC1A48D15	RLC1A48D22	RLC1A48D30	RLS1A48D25	RLS1A48D50	-
480 В АС	80-250 В AC	RLC1A48A15	RLC1A48A22	RLC1A48A30	RLS1A48A25	RLS1A48A50	-
600 В АС	4-32 В DC	-	-	-	-	-	RLS1A60D50H

Застосування:

СВ АЛЬТЕРА є офіційним дистрибутором Carlo Gavazzi в Україні. Для придбання твердотільних реле, контакторів, датчиків та іншої продукції Carlo Gavazzi звертайтесь в офіси СВ АЛЬТЕРА.
