Цилиндрический редуктор CMG012, i=14.62

Цилиндрический редуктор CMG012, i=14.62

  • АртикулCMGU0114621920
  • ПроизводительTranstecno

Цена0,01 грн.

2-х и 3-х ступенчатые цилиндрические соосные редукторы обладают повышенной перегрузочной способностью, высоким моментом и имеют усиленную конструкцию, что позволяет эксплуатацию в тяжелых условиях работы.

Основные характеристики и особенности цилиндрических редукторов:

  • Высокий КПД: 94% — для 2-х ступенчатых, 92% — для 3-х ступенчатых.
  • Синтетическая смазка, рассчитанная на весь срок эксплуатации — не требует обслуживания.

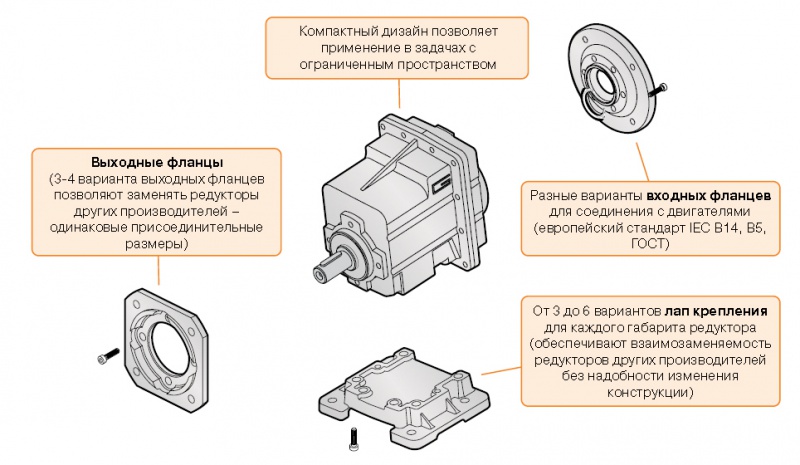

  • Модульность: большой выбор входных и выходных принадлежностей - дает возможность соединения моторов с разными габаритами и обеспечивает взаимосвязь с редукторами других производителей.
  • Литой алюминиевый корпус со входными фланцами для габаритов 00, 01, 02, 03 и 04 и чугунный — для 05.
  • Чугунные лапы и выходные фланцы.
  • Шлифованные каленные цилиндрические шестерни.
  • Универсальность применения: конструкция редуктора и смазка — позволяет эксплуатацию в любых положениях в пространстве.
  • Наименование
    Цилиндрический редуктор серии CMG
    Тип
    CMG012
    Внешний вид

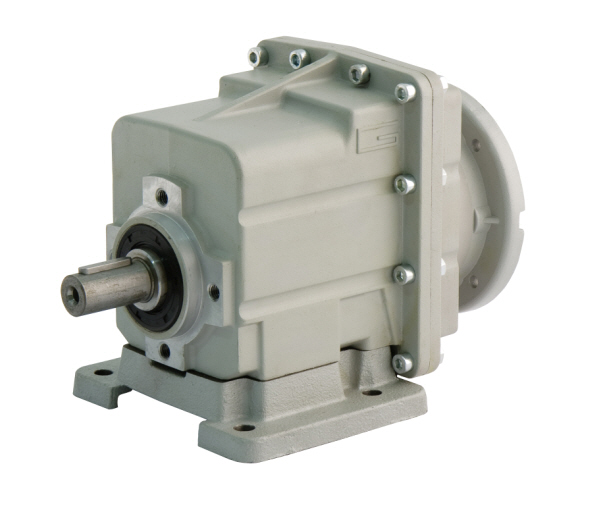

    Helical gearboxes CMG.JPG (73 KB)
    Габаритные размеры, В х Ш х Г, мм
    см.каталог
    Вес
    Аксессуары
    Лапы H65 для цилиндрических редукторов CMG01/02
    Лапы H75 для цилиндрических редукторов CMG01/02
    Лапы H80 для цилиндрических редукторов CMG01/02
    Лапы H85 для цилиндрических редукторов CMG01/02
    Лапы H90 для цилиндрических редукторов CMG01/02
    Лапы H100 для цилиндрических редукторов CMG01/02
    Выходной фланец F120 для цилиндрических редукторов CMG01/02
    Выходной фланец F140 для цилиндрических редукторов CMG01/02
    Выходной фланец F160 для цилиндрических редукторов CMG01/02
    Выходной фланец F200 для цилиндрических редукторов CMG01/02
    Сертификат производителя
    Сайт производителя
    http://www.transtecno.com
    Каталог
    CMG__2011__ru.pdf (1.57 MB)
    Передаточное отношение
    14.62
    Документация
    Монтаж
    63B5, 71B14/B5, 80B14/B5, 90B14/B5
    Габарит
    01
    Момент на валу
    120 Нм
    Опции
    Цельный входной вал CMGIS
    Температура окружающей среды
    -35°C - +50°C
    Диаметр вала
    входной вал 19 мм
    входной вал 24 мм
    выходной вал 20 мм
    Количество ступеней
    2
