Цилиндрический редуктор CMG042, i=51.30

Цилиндрический редуктор CMG042, i=51.30

  • АртикулCMGU0451302435
  • ПроизводительTranstecno

Цена0,01 грн.

2-х и 3-х ступенчатые цилиндрические соосные редукторы обладают повышенной перегрузочной способностью, высоким моментом и имеют усиленную конструкцию, что позволяет эксплуатацию в тяжелых условиях работы.

Основные характеристики и особенности цилиндрических редукторов:

  • Высокий КПД: 94% — для 2-х ступенчатых, 92% — для 3-х ступенчатых.
  • Синтетическая смазка, рассчитанная на весь срок эксплуатации — не требует обслуживания.

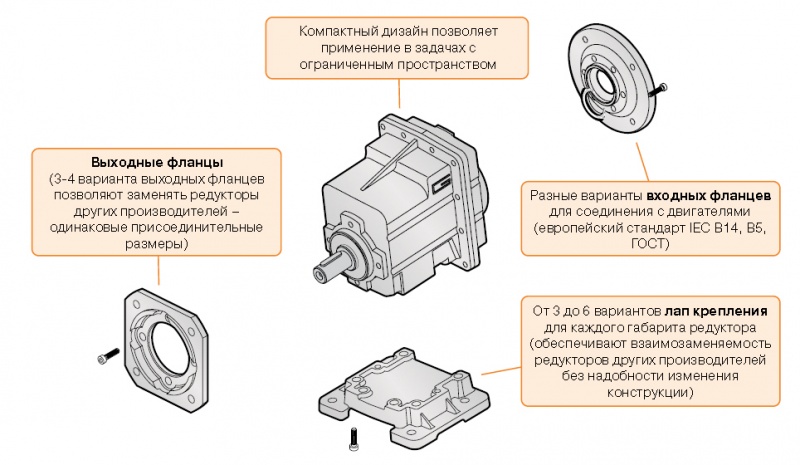

  • Модульность: большой выбор входных и выходных принадлежностей - дает возможность соединения моторов с разными габаритами и обеспечивает взаимосвязь с редукторами других производителей.
  • Литой алюминиевый корпус со входными фланцами для габаритов 00, 01, 02, 03 и 04 и чугунный — для 05.
  • Чугунные лапы и выходные фланцы.
  • Шлифованные каленные цилиндрические шестерни.
  • Универсальность применения: конструкция редуктора и смазка — позволяет эксплуатацию в любых положениях в пространстве.
  • Наименование

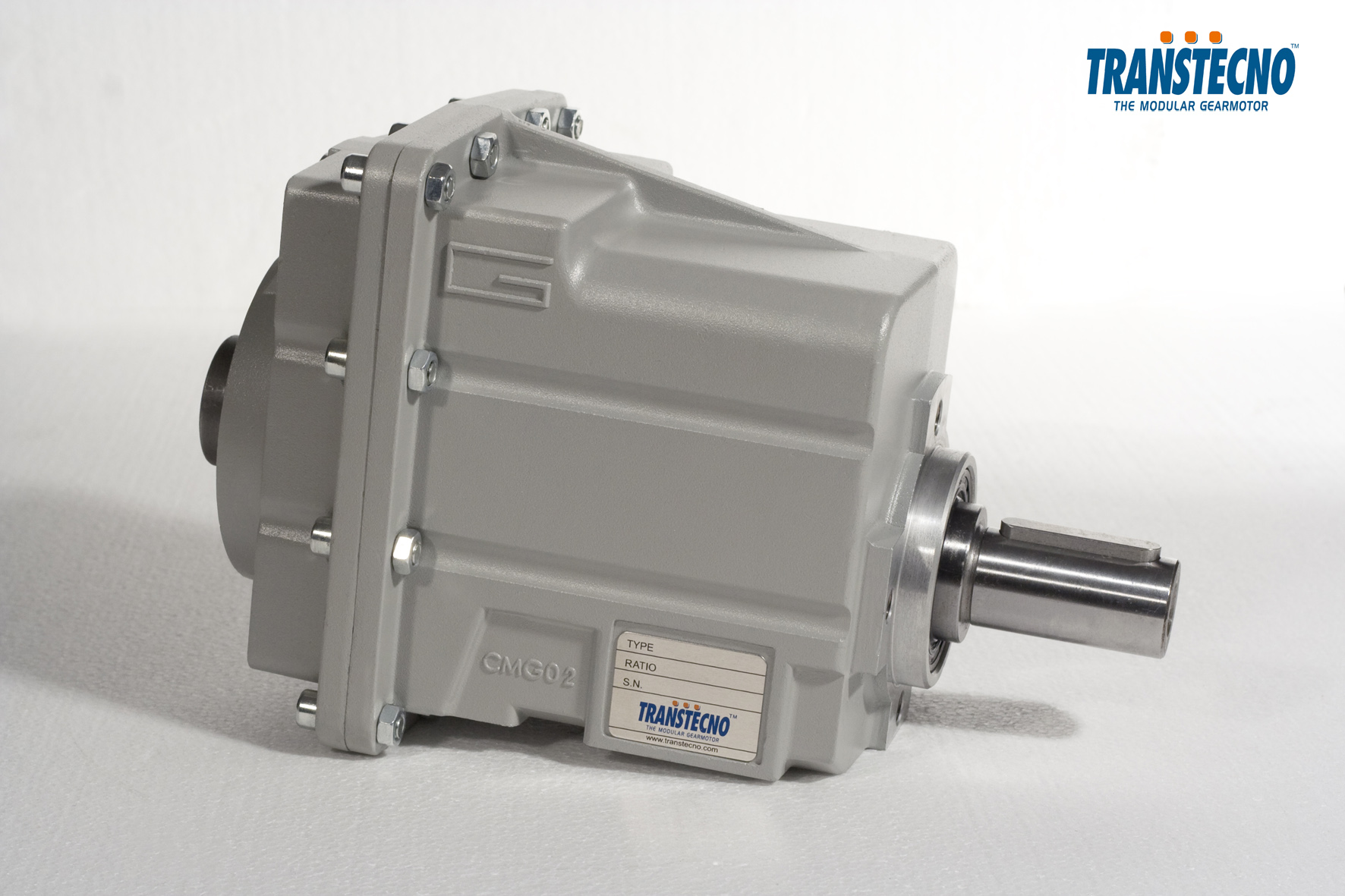

    Цилиндрический редуктор серии CMG
    Тип
    CMG042
    Внешний вид
    Габаритные размеры, В х Ш х Г, мм
    см.каталог
    Вес
    Аксессуары
    Лапы H95 для цилиндрических редукторов CMG03/04
    Лапы H110 для цилиндрических редукторов CMG03/04
    Лапы H115 для цилиндрических редукторов CMG03/04
    Лапы H120 для цилиндрических редукторов CMG03/04
    Выходной фланец F160 для цилиндрических редукторов CMG03/04
    Выходной фланец F200 для цилиндрических редукторов CMG03/04
    Выходной фланец F250 для цилиндрических редукторов CMG03/04
    Сертификат производителя
    Сайт производителя
    http://www.transtecno.com
    Каталог
    CMG__2011__ru.pdf (1.57 MB)
    Передаточное отношение
    51.30
    Документация
    Монтаж
    71B14/B5, 80B14/B5 90B5/B14
    Габарит
    04
    Момент на валу
    500 Нм
    Опции
    Цельный входной вал CMGIS
    Температура окружающей среды
    -35°C - +50°C
    Диаметр вала
    входной вал 24 мм
    выходной вал 35 мм
    Количество ступеней
    2

    Фотогалерея
