Панелі оператора ESA

Сімейство продукції HMI виробництва всесвітньо відомої італійської компанії ESA є комплексною лінійкою гнучких та універсальних панелей оператора, що задовольняють будь-яким вимогам автоматизації.

Використання спеціально розроблених матеріалів, а також повна відсутність рухомих механічних деталей (наприклад, вентиляторів та жорстких дисків) забезпечують виняткову надійність та ідеальну придатність терміналів ESA для експлуатації у промисловому середовищі та важких робочих умовах (наприклад, у зоні високої концентрації пилу або сильних вібрацій). Спеціальні моделі панелей із нержавіючої сталі дозволяють мити їх під прямим струменем води.

Номенклатурний ряд є графічними панелями з сенсорним екраном (3-15"), моноблоками управління, що мають на борту функціональні та операційні кнопки, ручні термінали, текстові дисплеї (20х2 і 20х4).

Можуть включатися в єдину систему автоматизації завдяки можливості передачі інформації мереж Ethernet, Probibus-DP, Profinet, Modbus, CAN.

  • Серія Esaware Web Panel
    • ОC Android
    • ємнісний плоский сенсорний екран
    • завдяки підтримці HTML5 и Web Socket ідеально відображає будь-який веб-контент

  • Серія VT
    • класичне виконання
    • широкі комунікаційні можливості
    • програмується за допомогою Polymath Advanced\HMI

  • Серія IT
    • сучасний дизайн
    • повнокольоровий екран
    • широкі мережеві можливості
    • моделі з корпусом із нержавіючої сталі
    • програмується за допомогою Polymath Advanced\HMI

  • Серія SC
    • бюджетне виконання
    • програмується за допомогою Polymath SmartClick (безкоштовне ПЗ)

  • Серія XT
    • ОС Windows 5.0 Professional
    • програмується будь-якою системою візуалізації

Продукція ESA відповідає стандартам Ради Європи, а також пройшла сертифікацію c-UL та UL-us, ATEX (зона 2/22, категорія 3 G/D), RINA та DNV.

Серія Характеристики
VT505W LCD STN дисплей 5,7", 4 тони синього, роздільною здатністю 320 х 240, 512 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT515W LCD STN дисплей 5,7", 4 тони синього, роздільною здатністю 320 х 240, 512 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT525W LCD STN дисплей 5,7", 16 кольорів, роздільною здатністю 320 х 240, 960 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT555W LCD STN дисплей 5,5", монохром, роздільною здатністю 240 х 128, 576 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT560W LCD STN дисплей 5,7", 4 тони синього, роздільною здатністю 320 х 240, 512 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT580W LCD TFT дисплей 8,4", 256 кольорів, роздільною здатністю 800 х 600, 7 MВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232), LPT (Centronics) Інструкція
VT155W LCD STN дисплей 4", 4 тони сірого, роздільною здатністю 240 х 128, 640 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT130W LCD STN дисплей 3", 4 тони синього, роздільною здатністю 160 х 80, 25 клавіш, 640 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT150W LCD дисплей 20 х 4, текст, 25 клавіш, 256 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
VT130W LCD STN дисплей 3", 4 тони синього, роздільною здатністю 160 х 80, 25 клавіш, 640 кВ пам'яті користувача, MSP (RS-232/422/485/TTY), ASP8 (RS-232) Інструкція
IT104G LCD TFT дисплей 4,3", 32 тони сірого, роздільною здатністю 480 х 272, 32 MВ пам'яті користувача, SP1 (RS232/485/MPI), Ethernet 10/100, USB-A, опціонально SP2 (RS232/485/MPI), CAN, Profibus-DP, Profinet Інструкція
IT107T Кольоровий LCD TFT дисплей 7,5", роздільною здатністю 640 х 480, 32 MВ пам'яті користувача, Ethernet 10/100, USB-A, USB-В, опціонально COM0, SP1 (RS232/485/MPI), SP2 (RS232/485/MPI), CAN, Profibus-DP, Profinet Інструкція
IT110T Кольоровий LCD TFT дисплей 10,4", роздільною здатністю 640 х 480, 64 MВ пам'яті користувача, SP1 (RS232/485/MPI), 2xEthernet 10/100, 2xUSB-A, USB-В, опціонально SP2 (RS232/485/MPI), CAN, Profibus-DP, Profinet Інструкція
IT112T Кольоровий LCD TFT дисплей 12,1", роздільною здатністю 800 х 600, 64 MВ пам'яті користувача, SP1 (RS232/485/MPI), 2xEthernet 10/100, 2xUSB-A, USB-В, опціонально SP2 (RS232/485/MPI), CAN, Profibus-DP, Profinet Інструкція
IT115T Кольоровий LCD TFT дисплей 15", роздільною здатністю 1024 х 768, 64 MВ пам'яті користувача, SP1 (RS232/485/MPI), 2xEthernet 10/100, 2xUSB-A, USB-В, опціонально SP2 (RS232/485/MPI), CAN, Profibus-DP, Profinet Інструкція
SC207 Кольоровий LCD TFT дисплей 7", роздільною здатністю 800 х 480, 32 MВ пам'яті користувача, SP1 (RS232/485/MPI), Ethernet 10/100, USB-A, USB-В Інструкція
XT104T Кольоровий LCD TFT дисплей 4,3", роздільною здатністю 480 х 272, 32 MВ пам'яті користувача, COM0 (RS232), Ethernet 10/100, USB-A
XT107T Кольоровий LCD STN дисплей 7,5", роздільною здатністю 640 х 480, 32 MВ пам'яті користувача, COM0 (RS232), Ethernet 10/100, USB-A, USB-B
VT525H LCD STN дисплей 5,7", 16 кольорів, роздільною здатністю 320 х 240, 960 кВ пам'яті користувача, 3 опрераційних та 10 функціональних кнопок, MSP (RS232/422/485/TTY), ASP15L (RS232) Інструкція
EW107BD Esaware Web Panel з ємнісним сенсорним екраном на базі операційної системи Android для клієнт-серверних програм. Підтримка HTML5 та Web Socket робить цю панель гарним варіантом для відображення будь-якого веб-контенту.

Основні характеристики EW107BD:

  • Операційна система Android
  • Попередньо встановлений браузер Chrome або MicroBrowser
  • SNTP сервер та клієнт
  • Алюмінієва лицьова панель з покриттям PTFE
  • Абсолютно плоский сенсорний екран
  • CPU Arm Cortex A9 Quad Core
  • RAM DDR3L
  • SDHC v2.0 (up to 25 Mbyte/s)
  • 16 мільйонів кольорів

LED TFT дисплей 7", 16 млн кольорів, роздільною здатністю 1024x600, 4 GB DDR3L пам'яті користувача


pdf Каталог "Панелі ESA cерія VT"
pdf Каталог "Панелі ESA cерія IT"
pdf Каталог "Панелі ESA cерія SC"
pdf Каталог "Панелі ESA cерія XT"

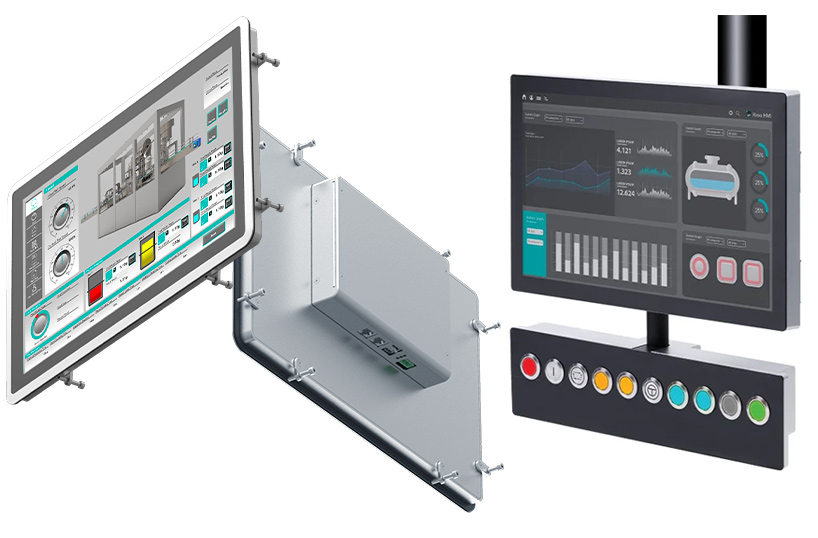

Серія LUMIA HMI

Основні характеристики:

Операційна система Linux Debian 10/11
Дисплей 7”(тільки панельний монтаж), 10,1”, 15,6”, 21,5” та 27”
Дизайн повністю скляна передня панель з ємнісним сенсорним екраном
Процесор безвентиляторний Rockchip RK3399 – RK3568
Підключення вбудований дводіапазонний WiFi (2,4 ГГц – 5 ГГц), 2 порти LAN, 2 порти USB (3.0 і 2.0)
Пам'ять RAM 2–4 ГБ DDR4, вбудований накопичувач на 16 ГБ
Встановлення на монтажній панелі або кріпленні стандарту VESA
Клас захисту IP66
Аксесуари опціональна клавіатура PBOX (панельний монтаж)
Інтерфейс користувача Панель керування для програмування параметрів без доступу до операційної системи. Веб-сторінки автоматично відображаються в повноекранному режимі (kiosk mode), що запобігає доступу оператора до операційної системи
Браузер для відображення веб-сторінок Chromium

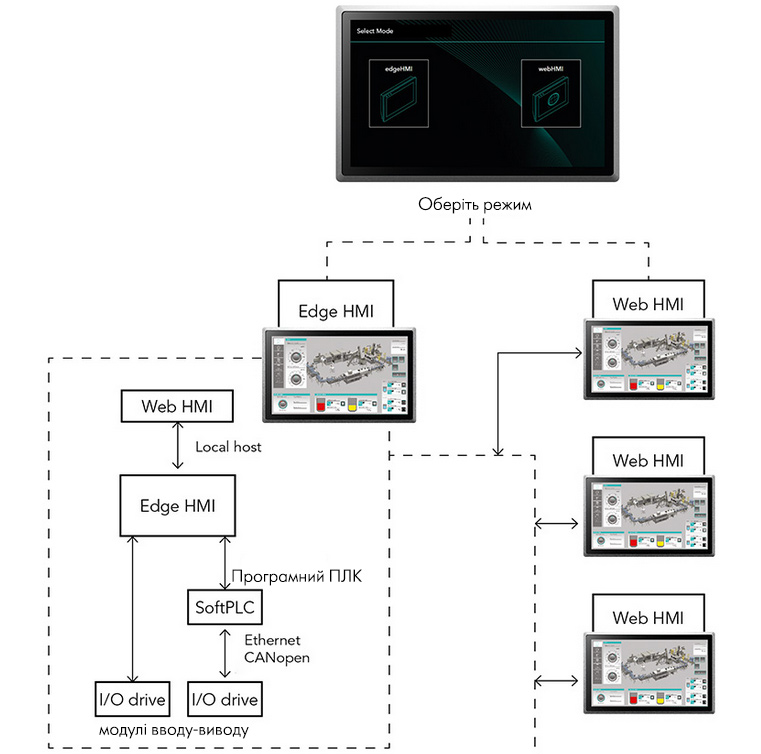

Режим роботи EDGE HMI або WEB HMI (на вибір)
EDGE HMI
В цьому режимі працюють панелі, встановлені безпосередньо на об’єкті і підключені до виконавчих механізмів через програмні ПЛК (SoftPLC) та/або модулі вводу-виводу. Також вони забезпечують можливість віддаленого підключення панелей, що працюють в режимі WEB HMI.
WEB HMI
Цей режим використовується для віддаленого моніторингу та керування, при цьому кілька WEB-панелей підключаються до EDGE-панелі, використовуючи її як сервер віддаленого доступу.

Детальні характеристики

Операційна система   Linux Debian 10/11
Застосунок для роботи   Kreo HMI
Дисплей (TFT, LED-підсвічування, 16 млн кольорів, ємнісний сенсор, алюмінієвий корпус)      7” 1024 x 600
10,1” 1280 x 800
15,6”  1366 x 768
1920 x 1080
21,5” 1920 x 1080
27” 1920 x 1080
Процесор (Rockchip)  Lumia 107 RK3568 (4 x Cortex-A55)
інші моделі RK3399 (2 x Cortex-A72 + 4 x Cortex-A53)
Оперативна пам’ять (RAM)  Lumia 107 4 ГБ DDR4
інші моделі 2 ГБ DDR4
Накопичувач 16 ГБ eMMC
Порт Ethernet  Lumia 107 1 x 1 Гб/с + 1 x 100 Мб/с
інші моделі 2 x 1 Гб/с
Wi-Fi 2,5/5 ГГц (клієнт)
Порт USB 1 x USB 3.0 + 1 x USB 2.0
Живлення, В DC 12–32
Споживана потужність, Вт     7” 10
10,1” 12
15,6” 18
21,5” 28
27” 28
Робоча температура -10…+60 °С
Температура зберігання -20…+70 °С
Відносна вологість < 90% (без конденсації)
Ступінь захисту IP 66 – UL тип 4X і 12X (фронтальна частина)

Розміри і маса:

Діагональ
7” 10,1” 15,6” 21,5” 27”
Габарити, панельний монтаж/VESA, мм Ш
В
Г 		191,6/-
121,6/-
34,5/- 		269/250,6
190/171,6
42/40,2 		402,4/381
251,7/231,3
45/59,3 		546,4/527,2
337,9/318,7
50,5/62 		669/648,4
406/385,5
50,5/62
Отвір для панельного монтажу, мм
Ш
В
180
112 		258,5
179,5 		390
239 		531
323 		652
389
Маса, кг
  2 5 6,5 8 10

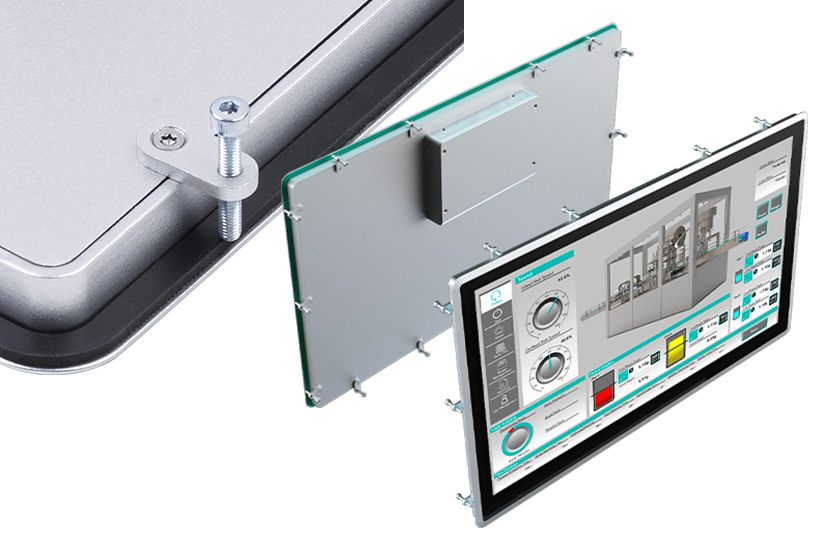

Монтаж на панель

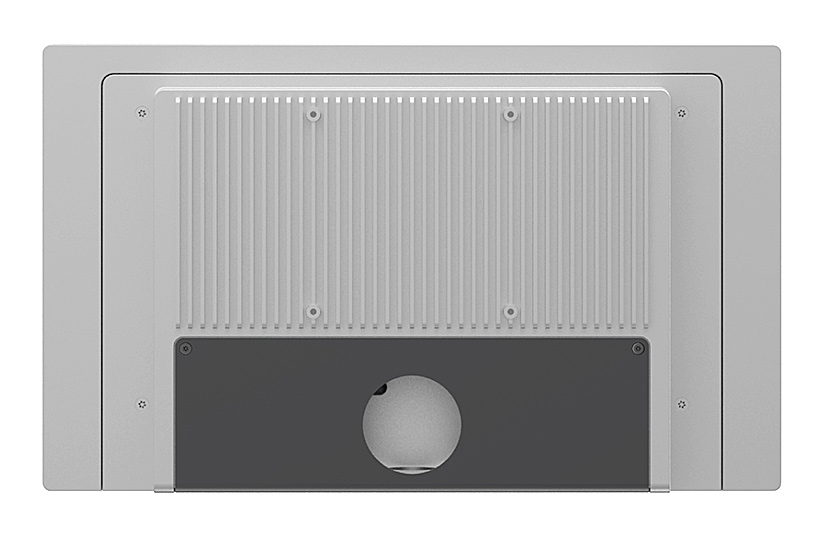

Кріплення системи VESA

pdfКаталог LUMIA 2024
pdfІнструкція з встановлення
