Вимикачі навантаження з запобіжниками Socomec

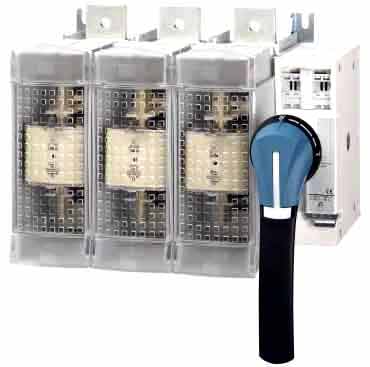

Багатополюсні комбіновані вимикачі з ручним керуванням FUSERBLOC виробництва SOCOMEC вмикають і вимикають навантаження, забезпечують безпечну ізоляцію та захист від надструму для будь-якого низьковольтного електричного кола. Ця серія доступна з правостороннім, лівостороннім і центральним переднім розташуванням ручки керування, прямим або зовнішнім керуванням, з 2, 3 і 4 полюсами та струмом до 1250 А.

Переваги

Оптимальна безпека

Повна ізоляція запобіжника з подвійним розмиканням на кожен полюс (верхня і нижня частина запобіжника) та позитивною індикацією розмикання захищає людей і обладнання від надструму.

Висока розмикальна здатність

Захист від перевантажень і коротких замикань завдяки запобіжникам з високою розмикальною здатністю (середньоквадратичне значення 100 кА).

Багатофункціональність

Вимикач Fuserbloc може бути оснащений передньою або бічною ручкою керування, встановленою безпосередньо на виробі або зовні на дверцятах чи боковій стінці електричної шафи або корпусу.

Спрощене використання

Положення TEST використовується для тестування кіл керування без подачі напруги на полюси живлення за допомогою додаткових U-подібних контактів. У положенні TEST дверцята шафи можна відкрити.

Загальні характеристики

Діапазон від 25 до 1250 А.
Доступні у 2-, 3- або 4-полюсному виконанні.
До 690 В змінного струму.
До 100 кА.
Доступні версії з ручками керування з правого переднього, центрального переднього та лівого боків.

Коди замовлення

Номінал (А) Розмір запобіжника Типорозмір вимикача	К-ть полюсів	Положення ручки керування			Варіанти ручок керування				Штанга для виносної ручки	Додатковий контакт	Клемна кришка	Електронний пристрій моніторингу запобіжників FMD ⁽⁵⁾
Номінал (А) Розмір запобіжника Типорозмір вимикача	К-ть полюсів	з правого боку передньої панелі ⁽⁶⁾	з лівого боку вимикача ⁽⁶⁾	в центрі передньої панелі ⁽⁶⁾	пряма передня I-0-TEST	виносна передня І-0	виносна передня I-0-TEST	виносна права I-0	Штанга для виносної ручки	Додатковий контакт	Клемна кришка	Електронний пристрій моніторингу запобіжників FMD ⁽⁵⁾
CD 25 A 10 x 38 0	3	36313002 ⁽¹⁾			36294012	Тип S1 Чорна IP55 14112111 ⁽²⁾ Чорна IP65 14132111 Червона/жовта IP65 14142111	Тип S1 Чорна IP65 14132115 Червона IP65 14142115	Тип S1 Чорна IP55 14152111 ⁽²⁾ Чорна IP65 14172111 Червона/жовта IP65 14182111	200 мм 14010520 320 мм 14010532 ⁽²⁾	U-подібний контакт 1NС 39990701 ⁽³⁾ 1NO 39990702 ⁽³⁾
	3 + NC*	36314002 ⁽¹⁾
	3 + NP*	36315002 ⁽¹⁾
CD 32 A 10 x 38 0	3	36313003
	3 + NC*	36314003
	3 + NP*	36315003
CD 32 A 14 x 51 0	3	36313004 ⁽¹⁾
	3 + NC*	36314004 ⁽¹⁾
	3 + NP*	36315004 ⁽¹⁾
50 A 14 x 51 11	2	38312005
	3	38313005 ⁽¹⁾	38153005 ⁽¹⁾
	4	38316005 ⁽¹⁾	38156005 ⁽¹⁾
63 A 00C 12	2	38312006			39995020	Тип S2 Чорна IP55 14212111 ⁽²⁾ Чорна IP65 14232111 Червона IP65 14242111	Тип S2 Чорна IP65 14232115 Червона IP65 14242115	Тип S2 Чорна IP55 14252111 ⁽²⁾ Чорна IP65 14272111 Червона IP65 14282111	200 мм 14001020 320 мм 14001032 500 мм 14001050		2 полюси 39982016 ⁽⁴⁾ 3 полюси 39983016 ⁽⁴⁾ 4 полюси 39984016 ⁽⁴⁾	3 LED 155-260 В AC 38993120 380-690 В AC 38993380
	3	38313006 ⁽¹⁾	38153006 ⁽¹⁾
	4	38316006 ⁽¹⁾	38156006 ⁽¹⁾
100 A 22 x 58 13	2	38312010
	3	38313010 ⁽¹⁾	38153010 ⁽¹⁾
	4	38316010 ⁽¹⁾	38156010 ⁽¹⁾
125 A 22 x 58 13	2	38312011
	3	38313011	38153011	38373015
	4	38316011	38156011
125 A 00 13	2	38312012
	3	38313012	38153012
	4	38316012	38156012
160 A 00 13	2	38312015
	3	38313015	38153015
	4	38316015	38156015
160 A 0 14	2	38312016
	3	38313016 ⁽¹⁾	38153016	38373016
	4	38316016 ⁽¹⁾	38156016
250 A 1 15	2	38312024			39995021					U-подібний контакт 1NС 39990701 ⁽⁴⁾ 1NO 39990702 ⁽⁴⁾	2 полюси 39982025 ⁽⁵⁾ 3 полюси 39983025 ⁽⁵⁾ 4 полюси 39984025 ⁽⁵⁾
	3	38313024 ⁽¹⁾	38153024	38373024
	4	38316024 ⁽¹⁾	38156024	38376024
400 A 2 16	2	38312039
	3	38313039 ⁽¹⁾	38153039	38373039
	4	38316039 ⁽¹⁾	38156039	38376039
630 A 3 17	2	38112063			38996011	Тип S3 Чорна IP65 14333111 ⁽²⁾ Червона IP65 14343111		Тип S3 Чорна IP65 14377911	200 мм 14001220 320 мм 14001232 500 мм 14001250		2 полюси 38982080 ⁽⁵⁾ 3 полюси 38983080 ⁽⁵⁾ 4 полюси 38984080 ⁽⁵⁾
	3	38113063 ⁽¹⁾	38153063	38173063
	4	38116063 ⁽¹⁾	38156063	38176063
800 A 3 17	2	38112080
	3	38113080	38153080	38173080
	4	38116080	38156080
800 A 4 18	2	38112081			11413011	Тип S4 Чорна IP65 14433111 ⁽²⁾ Червона IP65 14443111					2 полюси 38982120 ⁽⁵⁾ 3 полюси 38983120 ⁽⁵⁾ 4 полюси 38984120 ⁽⁵⁾
	3	38113081
	4	38116081
1250 A 4 18	2	38112120
	3	38113120	38153120	38173120
	4	38116120	38156120

* NC = комутована нейтраль, NP = нерозривна нейтраль.

pdfКаталог
