Автоматичні вимикачі модульні (DIN-рейкові)

Захист електричних мереж і підключеного до них обладнання є основним призначенням захисних пристроїв, що постачаються компанією Terasaki. Лінійка модульних пристроїв захисту включає моделі, розраховані на номінальний струм від 0,5 А до 125 А, наступних типів:

  • автоматичні вимикачі для захисту від перевантаження і коротких замикань;
  • вимикачі залишкових струмів, призначені для попередження уражень електричним струмом і загоряння;
  • автоматичні вимикачі, призначені для захисту від перевантаження, коротких замикань і залишкових струмів.

Лінійка автоматичних вимикачів налічує більше 500 моделей з різними значеннями номінального струму, завдяки чому можливий оптимальний вибір захисних пристроїв для більшості умов експлуатації обладнання.

Мініатюрні автоматичні вимикачі

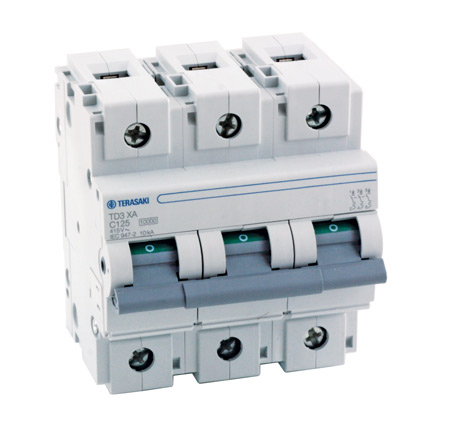

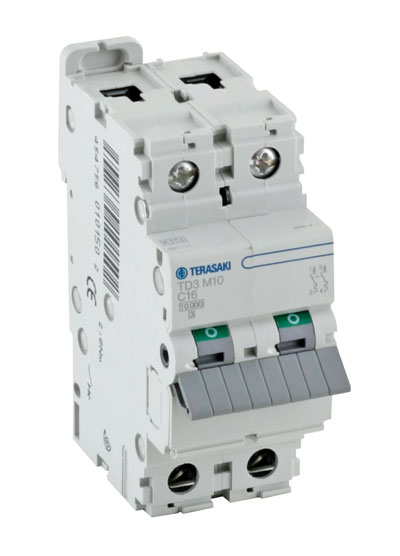

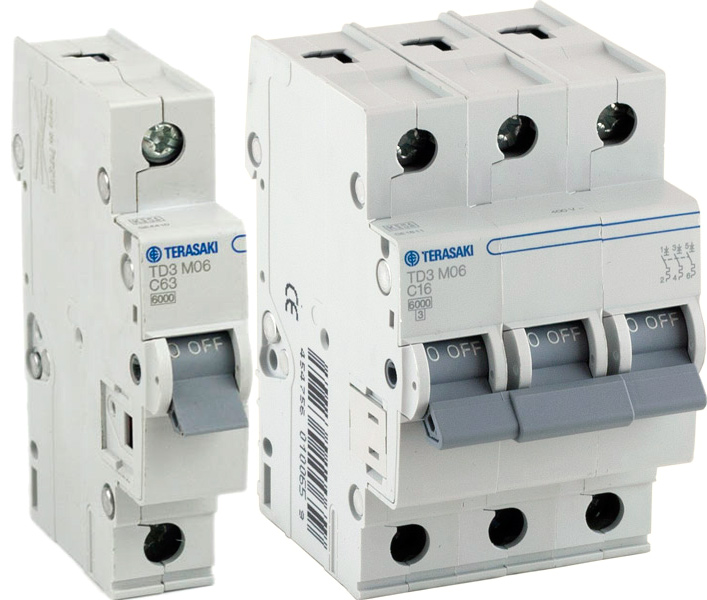

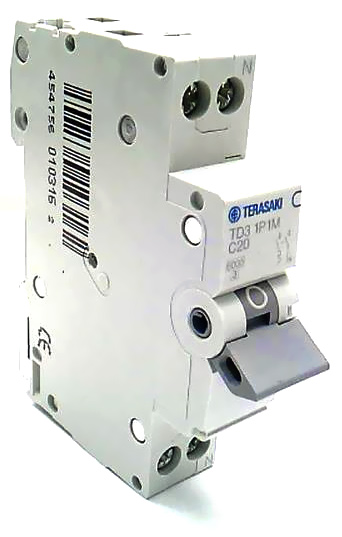

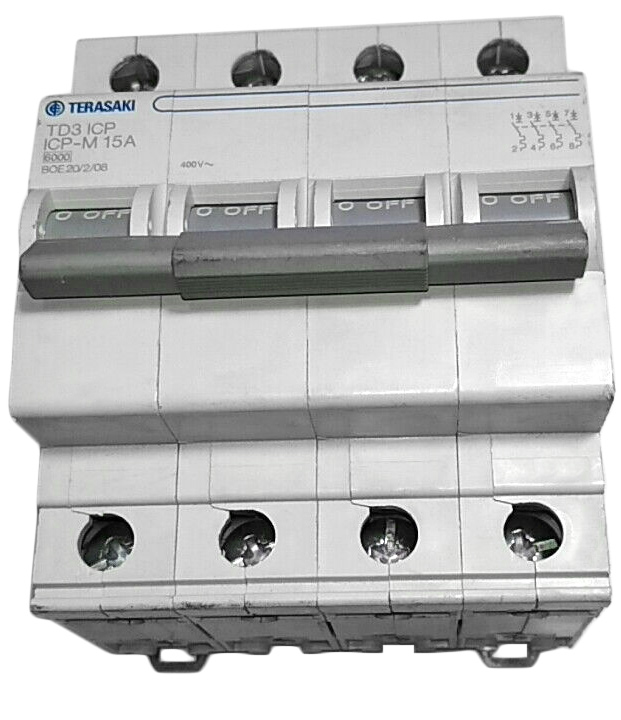

Модель Позначення Один. вимір. TD3 M06 TD3 M10 TD3 1P1M TD3 XA TD3 ICP

Тип     MCB MCB MCB MCB MCB
Кількість полюсів (модулів)     1 (1), 1+N (2), 2 (2), 3 (3), 3+N(4), 4 (4) 1 (1), 1+N (2), 2 (2), 3 (3), 3+N(4), 4 (4) 1+N (1) 1 (1,5), 2 (3), 3 (4,5), 4 (6) 1 (1), 2 (2), 3 (3), 4 (4)
Електричні характеристики
Стандарт     IEC/EN 60898 IEC/EN 60898 IEC/EN 60898 IEC/EN 60898, IEC/EN 60947-2 UNE EN 20317
Номінальний струм In A 6, 10, 16, 20, 25, 32, 40, 50, 63 0,5*, 1*, 2*, 3*, 4*, 6, 10, 16, 20, 25, 32, 40, 50, 63 6, 10, 16, 20, 25, 32, 40 80, 100, 125 5, 7,5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 63
Номінальна напруга Ue В 230/400 - 240/415 230/400 - 240/415 230/400 - 240/415 230/400 - 240/415 230/400 - 240/415
Номінальна частота   Гц 50/60 50/60 50/60 50/60 50/60
Спроможність відключення Icn (Icu) кА 6 10 6 10 (10) 6
Захист
Характеристика термомагнітного вимикального елемента Тип   B, C B, C, D B, C C, D UNE EN 20317
З’єднання
Жорсткий провідник Затискач мм2 25 35 16 70 25
Гнучкий провідник розмір   16 25 10 35 16
Розміри
Розміри для одного модуля ВxШxД мм 85 x 74 x 17,5 85 x 74 x 17,5 85 x 74 x 17,5 90 x 72 x 26,5 85 x 74 x 17,5

*Тільки для типу D
