Індуктивні датчики Carlo Gavazzi

Італійська компанія Carlo Gavazzi має у своєму асортименті індуктивні датчики у циліндричному корпусі з нержавійної сталі та нікельованої латуні діаметром 4 мм (без нарізі), а також з зовнішньою наріззю M5, M8, M12, M18 і M30.

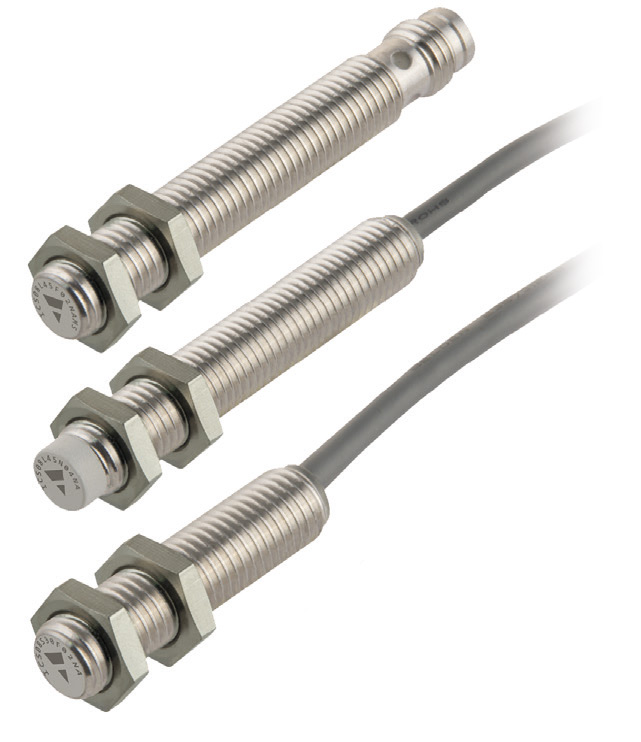

Серія ICS 08 (M8)

Серія ICS08 є оптимальним рішенням для промислового обладнання автоматизації в умовах обмеженого простору, але з необхідністю великої відстані перемикання, включаючи верстати з вибором інструменту та текстильні машини. Сучасна електроніка розміщена в міцному корпусі з нержавійної сталі. Наявність роз'ємів M8, M12 або 2-метрового кабелю з ПВХ в короткому або довгому корпусі забезпечує гнучкість монтажу. Вихід — транзистори NPN або PNP з відкритим колектором.

Переваги

  • Повна серія. Випускаються в міцних корпусах з нержавійної сталі з зовнішньою наріззю M8 з робочою відстанню від 1 до 4 мм.
  • Прості у встановленні. Є вибір між коротким (довжина нарізі 30 мм) і довгим (45 мм) корпусом з 2-метровим кабелем з ПВХ або версіями з роз'ємом M8. Є також варіанти в короткому корпусі з роз'ємом M12. Чутливий елемент може бути виступним або врівень з корпусом.
  • Висока точність. Вбудований сучасний мікроконтролер забезпечує кращу стабільність щодо впливу навколишнього середовища, з високою повторюваністю вимірювань в діапазоні від -25 до +80 °C.
  • Вбудована діагностична функція: світлодіодний індикатор блимає у разі короткого замикання або перевантаження.
  • Налаштування під вимоги замовника: на запит можливі довжини та матеріали кабелів, спеціальне маркування, індивідуальні рішення з використанням спеціальних кабелів та роз'ємів.

Застосування

  • Безконтактне виявлення положення металевих предметів та виявлення присутності в промислових застосуваннях
  • Особливо підходять для контролю швидкості обертання завдяки високій робочій частоті

Моделі з кабелем і роз’ємом M8

Підклю-
чення 		Робоча дистанція Чутливий елемент Вихід
NPN, NO PNP, NO NPN, NC PNP, NC
M8, стандартна дистанція, короткий корпус
кабель 1 мм врівень ICS08S30F01NO ICS08S30F01PO ICS08S30F01NC ICS08S30F01PC
роз’єм ICS08S30F01NOM5 ICS08S30F01POM5 ICS08S30F01NCM5 ICS08S30F01PCM5
кабель 2 мм виступний ICS08S30N02NO ICS08S30N02PO ICS08S30N02NC ICS08S30N02PC
роз’єм ICS08S30N02NOM5 ICS08S30N02POM5 ICS08S30N02NCM5 ICS08S30N02PCM5
M8, стандартна дистанція, довгий корпус
кабель 1 мм врівень ICS08L45F01NO ICS08L45F01PO ICS08L45F01NC ICS08L45F01PC
роз’єм ICS08L45F01NOM5 ICS08L45F01POM5 ICS08L45F01NCM5 ICS08L45F01PCM5
кабель 2 мм виступний ICS08L45N02NO ICS08L45N02PO ICS08L45N02NC ICS08L45N02PC
роз’єм ICS08L45N02NOM5 ICS08L45N02POM5 ICS08L45N02NCM5 ICS08L45N02PCM5
M8, збільшена дистанція, короткий корпус
кабель 2 мм врівень ICS08S30F02NO ICS08S30F02PO ICS08S30F02NC ICS08S30F02PC
роз’єм ICS08S30F02NOM5 ICS08S30F02POM5 ICS08S30F02NCM5 ICS08S30F02PCM5
кабель 4 мм виступний ICS08S30N04NO ICS08S30N04PO ICS08S30N04NC ICS08S30N04PC
роз’єм ICS08S30N04NOM5 ICS08S30N04POM5 ICS08S30N04NCM5 ICS08S30N04PCM5
M8, збільшена дистанція, довгий корпус
кабель 2 мм врівень ICS08L45F02NO ICS08L45F02PO ICS08L45F02NC ICS08L45F02PC
роз’єм ICS08L45F02NOM5 ICS08L45F02POM5 ICS08L45F02NCM5 ICS08L45F02PCM5
кабель 4 мм виступний ICS08L45N04NO ICS08L45N04PO ICS08L45N04NC ICS08L45N04PC
роз’єм ICS08L45N04NOM5 ICS08L45N04POM5 ICS08L45N04NCM5 ICS08L45N04PCM5

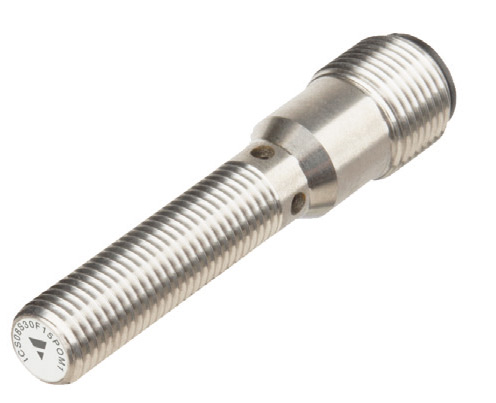

Моделі з роз’ємом M12

Підключення Робоча дистанція Чутливий елемент Вихід: PNP, NO
роз’єм M12 1,5 мм врівень ICS08S30F15POM1
2,5 мм виступний ICS08S30N25POM1
2 мм врівень ICS08S30F02POM1
4 мм виступний ICS08S30N04POM1

pdfТехнічний опис (datasheet)

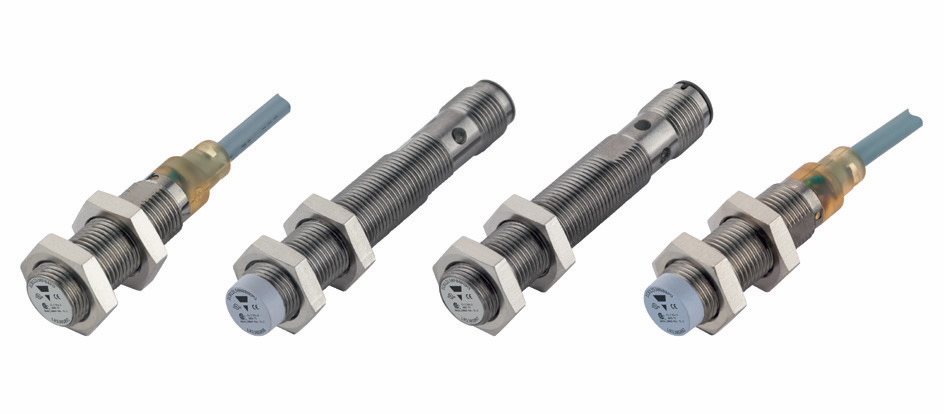

Серія ICB 12 (M 12)

Серія індуктивних безконтактних вимикачів у промислових стандартних корпусах з нікельованої латуні. Вони підходять для застосування в умовах, де необхідний великий діапазон чутливості. Вихід — транзисторний NPN або PNP з відкритим колектором.

Загальні характеристики

  • Відстань спрацьовування: від 4 до 8 мм.
  • Чутливий елемент: виступний або врівень з корпусом.
  • Короткі та довгі корпуси.
  • Номінальна робоча напруга (Ub): 10–36 В постійного струму.
  • Вихід: 200 мА постійного струму, NPN або PNP, нормально відкритий або нормально закритий
  • Світлодіодна індикація роботи
  • Захист: від зворотної полярності, короткого замикання, перехідних процесів
  • Версії з кабелем або штекером M12
  • Відповідність до IEC 60947-5-2
  • Лазерне гравіювання на передній кришці (не стирається)
  • Сертифіковано CSA для використання в небезпечних зонах

Вибір моделі

Підключення Корпус робоча дист. NPN, NO PNP, NO NPN, NC PNP, NC
кабель короткий 4 мм 1) ICB12S30F04NO ICB12S30F04PO ICB12S30F04NC ICB12S30F04PC
кабель короткий 8 мм 2) ICB12S30N08NO ICB12S30N08PO ICB12S30N08NC ICB12S30N08PC
роз’єм короткий 4 мм 1) ICB12S30F04NOM1 ICB12S30F04POM1 ICB12S30F04NCM1 ICB12S30F04PCM1
роз’єм короткий 8 мм 2) ICB12S30N08NOM1 ICB12S30N08POM1 ICB12S30N08NCM1 ICB12S30N08PCM1
кабель довгий 4 мм 1) ICB12L50F04NO ICB12L50F04PO ICB12L50F04NC ICB12L50F04PC
кабель довгий 8 мм 2) ICB12L50N08NO ICB12L50N08PO ICB12L50N08NC ICB12L50N08PC

1) для монтажу врівень у металі
2) для виступного монтажу в металі

pdfТехнічний опис (datasheet)

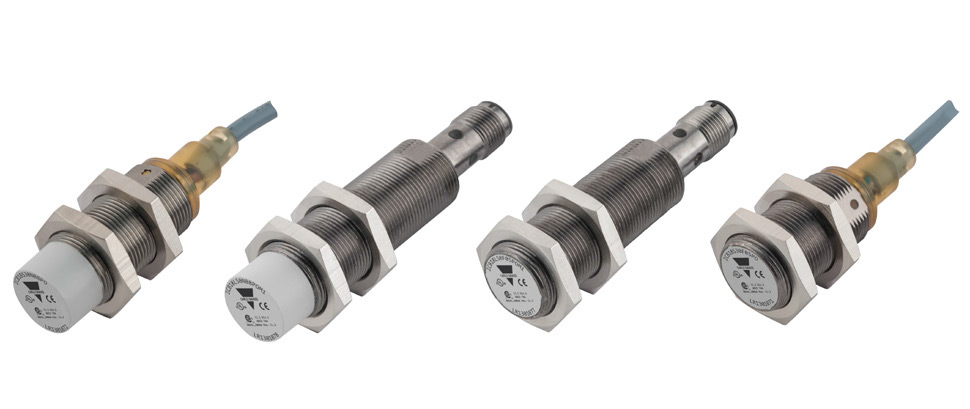

Серія ICB18 (M18)

Серія індуктивних безконтактних вимикачів у промислових стандартних корпусах з нікельованої латуні. Вони підходять для застосування в умовах, де необхідний великий діапазон чутливості. Вихід — транзисторний NPN або PNP з відкритим колектором.

Загальні характеристики

  • Відстань спрацьовування: від 5 до 8 мм.
  • Чутливий елемент: виступний або врівень з корпусом.
  • Короткі та довгі корпуси.
  • Номінальна робоча напруга (Ub): 10–36 В постійного струму.
  • Вихід: 200 мА постійного струму, NPN або PNP, нормально відкритий або нормально закритий
  • Світлодіодна індикація роботи
  • Захист: від зворотної полярності, короткого замикання, перехідних процесів
  • Версії з кабелем або штекером M12
  • Відповідність до IEC 60947-5-2
  • Лазерне гравіювання на передній кришці (не стирається)
  • Сертифіковано CSA для використання в небезпечних зонах

Вибір моделі

Підклю-чення Корпус робоча дист анція NPN, NO PNP, NO NPN, NC PNP, NC
кабель короткий 5 мм 1) ICB18S30F05NO ICB18S30F05PO ICB18S30F05NC ICB18S30F05PC
8 мм 2) ICB18S30N08NO ICB18S30N08PO ICB18S30N08NC ICB18S30N08PC
роз’єм 5 мм 1) ICB18S30F05NOM1 ICB18S30F05POM1 ICB18S30F05NCM1 ICB18S30F05PCM1
8 мм 2) ICB18S30N08NOM1 ICB18S30N08POM1 ICB18S30N08NCM1 ICB18S30N08PCM1
кабель довгий 5 мм 1) ICB18L50F05NO ICB18L50F05PO ICB18L50F05NC ICB18L50F05PC
8 мм 2) ICB18L50N08NO ICB18L50N08PO ICB18L50N08NC ICB18L50N08PC
роз’єм 5 мм 1) ICB18L50F05NOM1 ICB18L50F05POM1 ICB18L50F05NCM1 ICB18L50F05PCM1
8 мм 2) ICB18L50N08NOM1 ICB18L50N08POM1 ICB18L50N08NCM1 ICB18L50N08PCM1

1) для монтажу врівень у металі
2) для виступного монтажу в металі

pdfТехнічний опис (datasheet)

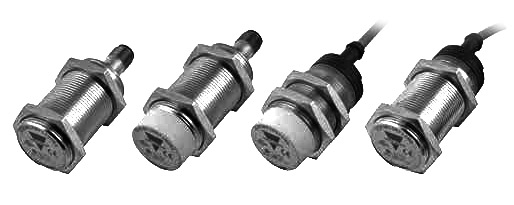

Серія ICB 30 (M30)

Серія індуктивних безконтактних вимикачів у промислових стандартних корпусах з нікельованої латуні. Вони підходять для застосування в умовах, де необхідний великий діапазон чутливості. Вихід — транзисторний NPN або PNP з відкритим колектором.

Загальні характеристики

  • Відстань спрацьовування: від 10 до 15 мм.
  • Чутливий елемент: виступний або врівень з корпусом.
  • Коротка (30 мм) та довга (50 мм) версія корпусу.
  • Номінальна робоча напруга (Ub): 10–36 В постійного струму.
  • Вихід: 200 мА постійного струму, NPN або PNP, нормально відкритий або нормально закритий
  • Світлодіодна індикація роботи, короткого замикання і перевантаження
  • Захист: від зворотної полярності, короткого замикання, перехідних процесів
  • Версії з кабелем або штекером M12
  • Відповідність до IEC 60947-5-2
  • Лазерне гравіювання на передній кришці (не стирається)
  • Сертифіковано CSA для використання в небезпечних зонах

Вибір моделі

Підклю-чення Корпус робоча дист . NPN, NO PNP, NO NPN, NC PNP, NC
кабель короткий 10 мм 1) ICB30S30F10NO ICB30S30F10PO ICB30S30F10NC ICB30S30F10PC
15 мм 2) ICB30S30N15NO ICB30S30N15PO ICB30S30N15NC ICB30S30N15PC
роз’єм 10 мм 1) ICB30S30F10NOM1 ICB30S30F10POM1 ICB30S30F10NCM1 ICB30S30F10PCM1
15 мм 2) ICB30S30N15NOM1 ICB30S30N15POM1 ICB30S30N15NCM1 ICB30S30N15PCM1
кабель довгий 10 мм 1) ICB30L50F10NO ICB30L50F10PO ICB30L50F10NC ICB30L50F10PC
15 мм 2) ICB30L50N15NO ICB30L50N15PO ICB30L50N15NC ICB30L50N15PC
роз’єм 10 мм 1) ICB30L50F10NOM1 ICB30L50F10POM1 ICB30L50F10NCM1 ICB30L50F10PCM1
15 мм 2) ICB30L50N15NOM1 ICB30L50N15POM1 ICB30L50N15NCM1 ICB30L50N15PCM1

1) для монтажу врівень у металі
2) для виступного монтажу в металі

pdfТехнічний опис (datasheet)

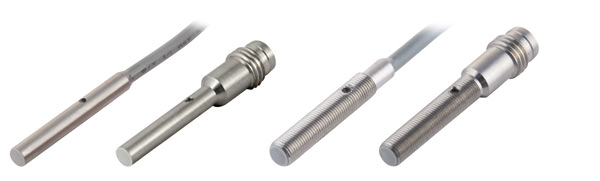

Серії IBS04 (O4 мм) та IСS05 (M5)

Серії IBS04 та ICS05 є оптимальним рішенням для промислового автоматичного обладнання в умовах обмеженого простору, включаючи вибір інструментів, роботизоване визначення положення та керування мікромеханізмами. Сучасна електроніка розміщена в міцному корпусі з нержавійної сталі. Вбудований світлодіодний індикатор сигналізує про коротке замикання або перевантаження.

Переваги

  • Повна серія.Доступні в корпусах з міцної нержавійної сталі з зовнішньою різьбою Ø4 і M5 з робочою відстанню від 0,8 до 1,3 мм.
  • Високошвидкісне виявлення. Індуктивні датчики наближення IBS04 і ICS05 можуть досягати робочої частоти до 6 кГц.
  • Просте встановлення. Чутлива поверхня може бути встановлена врівень з навколишньою поверхнею. Користувач може вибрати між версіями з 2-метровим ПВХ-кабелем або з штекером M8.
  • Висока точність. Вбудований сучасний мікроконтролер забезпечує кращу стабільність щодо впливу навколишнього середовища та високу надійність повторюваних вимірювань у діапазоні від -25 до +70 °C.
  • Врахування вимог замовника: за запитом можливі різні довжини та матеріали кабелів, спеціальне маркування, індивідуальні рішення зі спеціальними кабелями та роз'ємами.
Підключення Робоча відстань NPN, NO PNP, NO NPN, NC PNP, NC
Ø4 мм, стандартна і збільшена робоча відстань, короткий корпус
кабель 0,8 мм IBS04SF08A2NO IBS04SF08A2PO IBS04SF08A2NC IBS04SF08A2PC
роз’єм 0,8 мм IBS04SF08M5NO IBS04SF08M5PO IBS04SF08M5NC IBS04SF08M5PC
кабель 1,3 мм IBS04SF15A2NO IBS04SF15A2PO IBS04SF15A2NC IBS04SF15A2PC
роз’єм 1,3 мм IBS04SF15M5NO IBS04SF15M5PO IBS04SF15M5NC IBS04SF15M5PC
M5, стандартна і збільшена робоча відстань, короткий корпус
кабель 0,8 мм ICS05S23F08A2NO ICS05S23F08A2PO ICS05S23F08A2NC ICS05S23F08A2PC
роз’єм 0,8 мм ICS05S23F08M5NO ICS05S23F08M5PO ICS05S23F08M5NC ICS05S23F08M5PC
кабель 1,3 мм ICS05S23F15A2NO ICS05S23F15A2PO ICS05S23F15A2NC ICS05S23F15A2PC
роз’єм 1,3 мм ICS05S23F15M5NO ICS05S23F15M5PO ICS05S23F15M5NC ICS05S23F15M5PC

Моделі з підтримкою протоколу IO-Link відкривають багато можливостей, таких як просте конфігурування пристроїв, а також розширені налаштування параметрів.

Підключення Розмір Робоча відстань Тип виходу Код замовлення
кабель Ø4 0,8/1,3* мм NPN/PNP*/push-pull, NO*/NC IBS04SF15A2IO
роз’єм Ø4 IBS04SF15M5IO
кабель M5 ICS05S23F15A2IO
роз’єм M5 ICS05S23F15M5IO

*заводські налаштування

pdfТехнічний опис (datasheet)
