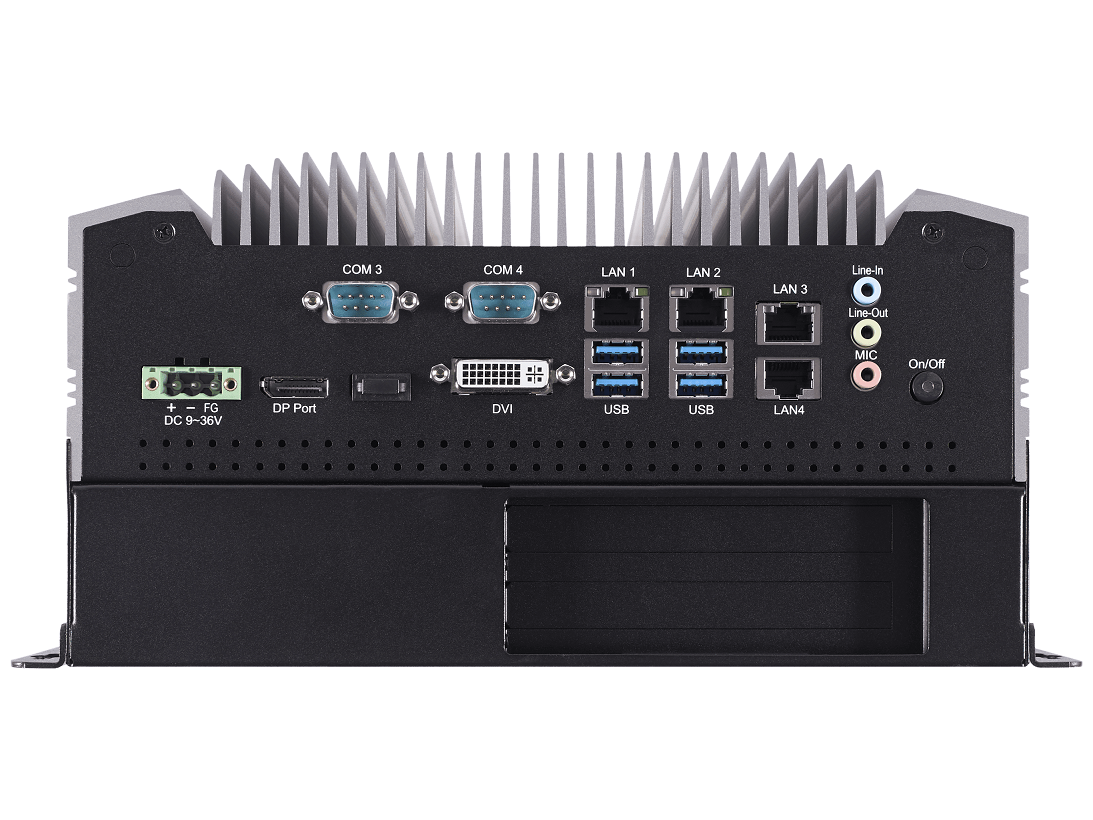

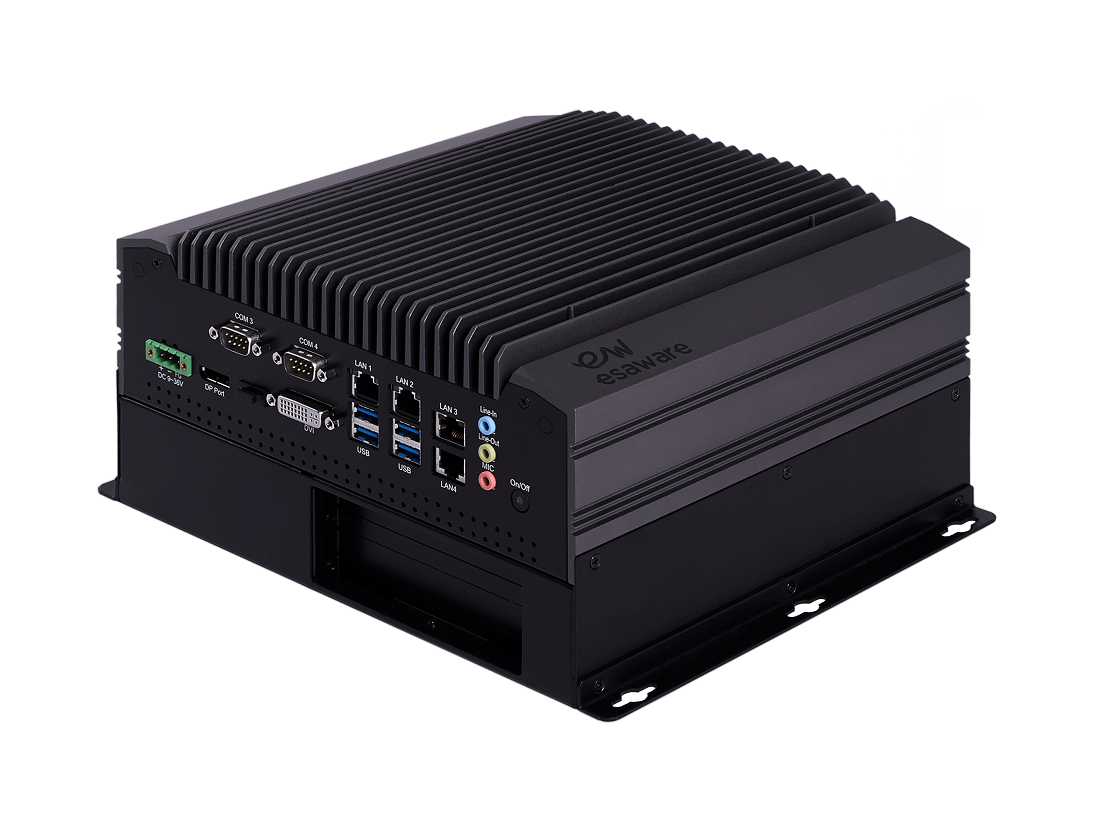

Корпусні ПК ESA серії EW 420 вирізняються підвищеною витривалістю та продуктивністю. Це гарне рішення для задач промислової автоматизації, які вимагають потужності та широких комунікативних можливостей.
| Корпус | ATX/APO через BIOS / LED увімк/вимк / Кнопка увімк/вимк / LED червоного кольору HDD / Надійний роз'єм живлення / Алюмінієвий радіатор |
| ЦП без вентилятора |
|
| GPU | HD Graphics 530 CPU icore / HD Graphics 510 CPU Celeron |
| RAM | RAM до 32GB DDR4 SODIMM 260-pin 2133 MHz |
| Комунікації | 2x RS232/422/485 Sub-D 9 pin / 2x RS232 Sub-D 9 pin / 4x USB 3.0 + 2x 2.0 / 4 x Ethernet 1Gbit RJ45 - Intel 82574L / 1x DP port + 1x DVI-I + 1x HDMI / 1x Line In-Out / Mic In / 3x MiniPCIe slot FS (1х mSATA) / 1x конектор GPIO 8bit 4DI/4DO |
| Привід | 1/2x HDD (min. 500GB) /SSD (min 32GB) швидкознімні RAID 0-1 |
| Слот | 2x слот (PCIe x1) |
| Температура експлуатації (°C) | 0 … +50 (без конденсації) |
| Температура зберігання (°C) | -40 … +85 |
| Живлення (В DC) | 9 … 36 |
| Захист | IP 20 |
| Сертифікати | CE / EN61000-6-2 / EN61000-6-4 / EAC |

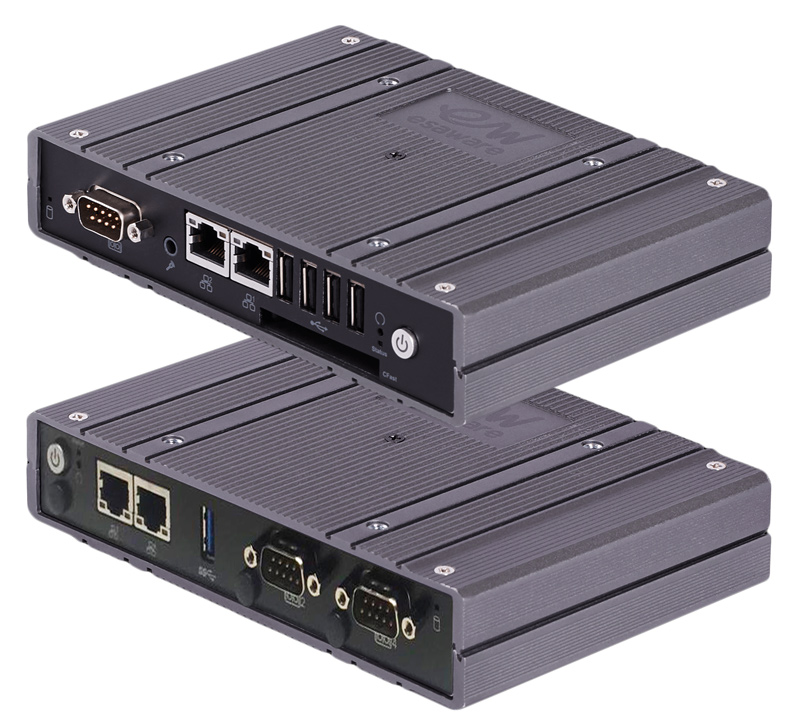

Ультракомпактні корпусні ПК серії EW 410 побудовані на процесорах з низьким енергоспоживанням, мають розширений робочий діапазон температур і високу стійкість до вібрації. Це ідеальний вибір для будь-яких промислових застосувань у суворих умовах роботи.
| Модель | EW410NF6 | EW410NF2 | EW410NF7 |
| Корпус | |||
| Шасі | Важке екструзійне алюмінієве | ||
| Радіатор | Інтегрований алюмінієвий | ||
| Індикація | Зелений LED-індикатор роботи |
LED-індикатор живлення LED-індикатор стану |
|
| Роз’єм живлення | З блокуванням від можливого роз’єднання | ||
| Варіанти монтажу | Настінний, VESA, DIN-рейка | ||
| Процесор (безвентиляторний) | Celeron Quad Core J1900 2,00 ГГц | Atom Dual Core D2550 1,86 ГГц | Intel Celeron J3455E Quad Core, 1,5 (макс. 2,3) ГГц, кеш 2MБ |
| Чипсет | SoC | NM10 DMI 2,5GT/s | SoC |
| Графіка |
HD Graphics Роздільність: DVI: 1920 x 1080 VGA: 2560 x 1600 |
GMA3650 Роздільність: 1920 x 1080 DVI/VGA |
Вбудована HDMI: макс. 3840x2160 DP: макс. 4096 x 2160 VGA: макс. 1920 x 1200 |
| Оперативна пам’ять (RAM) | 4ГБ DDR3L 1066 МГц (на платі) | 2ГБ DDR3L 1066 МГц (на платі) | DDR3L 8ГБ (SO-DIMM) |
| Диски (накопичувачі) | mSATA/SSD/HDD | CFast/mSATA |
SATA SSD 128/256/512ГБ/1ТБ HDD 500ГБ/1ТБ |
| Комунікації (порти) | 2 x RS232/422/485 Sub-D 9 pin; 1 x RS232/422/485 8-bit DIO 9 pin; 4 x USB 2.0; 1 x USB 3.0; 1 x DVI-I; 4 x Ethernet 1 Gbit RJ45 - Intel I210; 2 слоти MiniPCle (1x mSATA); 1 слот SIM; RS485 Auto Direction Control | 2 x RS232/422/485 Sub-D 9 pin; 4 x USB 2.0; 2 x Ethernet 1 Gbit RJ45 - Intel 82574L; 3 x MiniPCle slot (1x mSATA); 1 x DVI-I; 1 x Line Out / Mic In 1; слот CFast (зовнішній доступ); 1 слот SIM; RS485 Auto Direction Control |
Передня панель: 2 x RS232/485 (DB9); 1 x GbE (RJ45); 1 x VGA, 1 x DP/HDMI; Wi-Fi антена. Задня панель: Ethernet: 3 x GBE LAN (RJ45); USB: 2 x 3.0; 2 x RS232/422/485 (DB9). |
| Операційна система | WIN7, WES*7, WIN8.1, WIN10, UBUNTU 14 | WIN7, WES7, WES2009, UBUNTU 12 |
W10 IoT 64bit LTSC 2019 Підтримка Linux |
| Живлення, В DC | 9–36 (макс. 20 Вт) | 9–26 (макс. 20 Вт) | 9–36 |
| Габарити, мм | 180x121x33 | 161x108x32 | 161x121,28x33 |
| Маса, кг | 0,8 | 0,7 | 0,7 |
| Ступінь захисту | IP20 | IP30 | |
| Температура | |||
| зберігання, °С | -20…+80 | -40…+85 | |
| робоча, °С | 0…+60 | -20…+60 | |
|
при вологості не більше, % (без конденсації) |
85 | 95 | |
* Windows Embedded Standard
pdfІнструкція з встановлення
pdfІнструкція з експлуатації EW410XX7

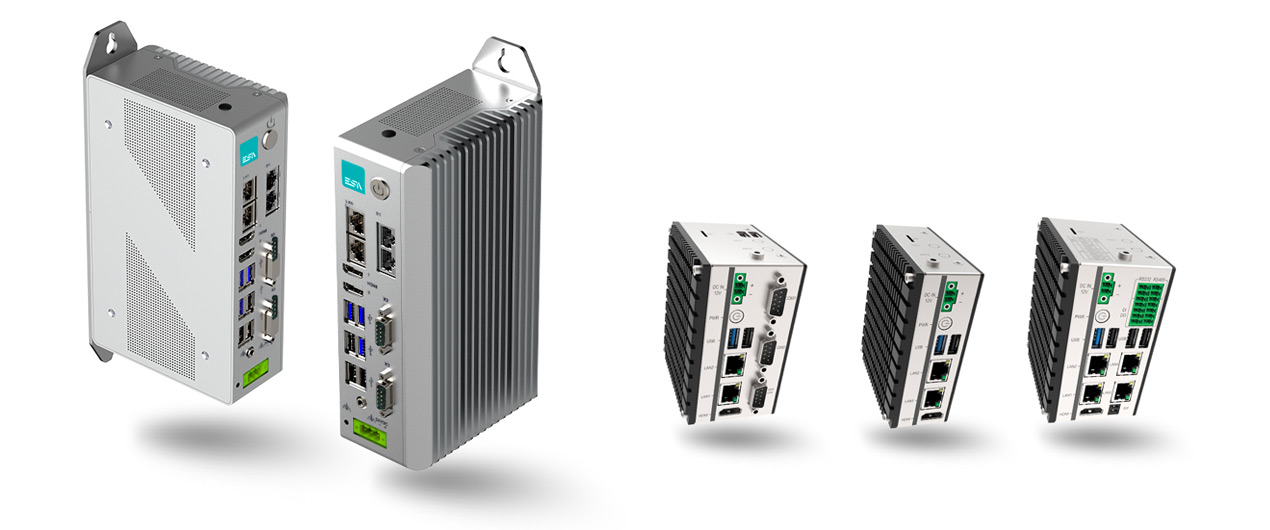

Компактні безвентиляторні промислові ПК на базі процесора Intel Celeron J6412 або більш потужних процесорів Intel i3 та i7 11-го та 12-го поколінь. Максимальна конфігурація включає 32 ГБ оперативної пам'яті та 1 ТБ пам'яті для зберігання даних для додатків, що вимагають швидкості та великого обсягу пам'яті. До 4 портів LAN (або, як альтернатива, 2 порти LAN та один порт CAN) забезпечують підключення до декількох пристроїв для потужної та гнучкої взаємодії в мережі. Встановлено середовище виконання Kreo HMI для розробки веб-систем візуалізації та керування, а також середовище виконання Kreo Connect для віддаленої візуалізації та технічної підтримки.
|
|
BOOK | Mini BOOK | |
| Процесор (CPU) | Celeron Quad Core J6412 – 2,0 (2,6) ГГц | ||
| Intel Core i3-1115G4 1,7 (4,1) ГГц | |||
| Intel Core i7-1165G7 2,8 (4,8) ГГц | |||
| Intel Core i3-1215U 6C до 4,4 ГГц |
|
||
| Intel Core i7-1255U 10C до 4,7 ГГц | |||
| Графіка |
Графічна підсистема вбудована у процесор: J6412 — UHD Graphics for 10th Gen Intel Processors i3-1115/ i7-1165 — UHD Graphics for 11th Gen Intel Processors |
||
| Пам’ять (RAM) | 4/8/16/32 ГБ DDR4 3200 МГц | J6412 — до32GB | |
| i3-1115/i7-1165 — до 64 GB | |||
| Накопичувач | SSD 128/256/512 ГБ/1ТБ | ||
| Захист даних | TPM 2.0 | н.д. | |
| Операційна система | Win10 LTSC 2021, Win11 LTSC 2024, Linux | Win10 LTSC 2021 / Win11 / Linux | |
| Вимикач живлення | На передній панелі, з підсвічуванням | ||
| Порти Ethernet | J6412 | 4 x 1 Гб | 2 x 1 Гб |
| i3 / i7 | 3 x 1 Гб | ||
| Порти USB | J6412 | 3 x USB 3.0 + 3 x USB 2.0 Type A | 2 x USB 3.0 Type A, 2 x USB 2.0 Type A |
| i3 / i7 | 6 x USB 3.0 Type A | ||
| Відеовихід | 2 x HDMI | 1 x DP | |
| 1 x HDMI, 1 x DP (тільки для Core i3 і i7 12-го покоління) | |||
| Аудіо | Лінійний вихід + мікрофон (роз’єм 2-в-1) | ||
| Напруга живлення | 12–32 В DC | 9–36 В DC | |
| Споживання, макс. | 25 Вт | ||
| Матеріали корпусу | Алюмінієвий сплав, сталь | ||
| Охолодження | Пасивне (радіатор, інтегрований в корпус) | ||
| Монтаж | Настінний (опція — на DIN-рейку) |
|
|
| Розміри, мм | 59,8 x 200 x 119,5 | н.д. | |
| Маса, кг | 2 | н.д. | |
| Ступінь захисту | IP20 | ||
| Робоча температура | +1…+50 °С | 0…+50 °С | |
| Температура зберігання | -20…+65 °С | -20…+60 °С | |
| Вологість | <90% (без конденсації) | ||
pdfІнструкція з експлуатації Lumia BOOK
pdfІнструкція з встановлення Lumia BOOK
