Магнітні датчики використовуються для безконтактного визначення положення там, де індуктивні датчики неефективні. Порівняно зі стандартними індуктивними датчиками наближення, магнітні мають більшу відстань спрацьовування. Оскільки магнітні поля проникають у всі немагнітні матеріали, магнітні датчики можуть виявляти магніти через стінки з нержавійної сталі, алюмінію, пластику або дерева. Цей клас датчиків працює з використанням зовнішніх магнітних елементів (актуаторів).
Залежно від сфери застосування магнітні датчики поділяються на датчики безпеки, рівня та наближення. Датчики безпеки використовуються зі спеціальними реле безпеки.
Датчики безпеки Carlo Gavazzi зупиняють або відключають небезпечні механізми, якщо захисні огорожі відкриваються або зміщуються. Ці датчики підходять для застосування в захисних воротах до категорії безпеки 4 PLe відповідно до EN ISO 13849-1 з відповідним логічним модулем безпеки. Можуть бути оснащені LED-індикатором спрацьовування. Використовуються в парі з магнітом-актуатором в такому ж корпусі.

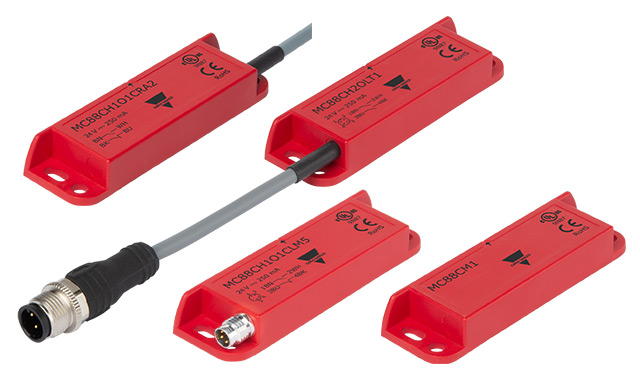

Серія MC88C — це магнітні датчики безпеки з прямокутним корпусом, що використовуються для контролю положення відкидних, розсувних або знімних огороджень у промислових застосуваннях.
Пропонується 3 моделі актуатора з різними відстанями спрацьовування датчика (див. нижче).
Датчики MC88C успішно використовуються у суворих промислових умовах з вологістю та запиленістю.
| Підключення | Вивід з лівого або правого боку; кабель 2 м, роз’єм М8 на корпусі або роз’єм М12 на кабелі 10 см |
| Розміри датчика/актуатора | 88 х 25 х 13 мм |
| Монтаж | на площину 4-ма гвинтами |
| Варіанти виходів | 2NO, 1NO + 1NC or 2NO + 1NC (мається на увазі стан контактів без актуатора) |
| Макс. струм на виході | 250 мА |
| Умови роботи | IP67, -25…+80 °С (IP69K для версії з роз’ємом M8 без індикатора) |
| Сертифіковано | CE, cULus |
| Модель | Максимальна відстань спрацьовування датчика (гарантоване вмикання/розмикання) |
|---|---|
| MC88CM1 | 5/15 мм |
| MC88CM2 1 | 8/18 мм |
| MC88CM3 | 18/30 мм |
Для уникнення впливу актуатора на сусідні датчики відстань між двома датчиками має бути не менше 50 мм.
Вихід з лівого боку
| Спосіб підключення | Вихід | LED-індикатор | Код замовлення |
|---|---|---|---|
| Кабель 2 м | 2NO | Немає | MC88CH2OLA2 |
| Є | MC88CH2OLA2L | ||
| 1NO+1NC | Немає | MC88CH1O1CLA2 | |
| Є | MC88CH1O1CLA2L | ||
| 2NO+1NC | Немає | MC88CH2O1CLA2 | |
| Є | MC88CH2O1CLA2L | ||
| Вбудований роз’єм M8 | 2NO | Немає | MC88CH2OLM5 |
| Є | MC88CH2OLM5L | ||
| 1NO+1NC | Немає | MC88CH1O1CLM5 | |
| Є | MC88CH1O1CLM5L | ||
| Роз’єм M12 на короткому кабелі | 2NO | Немає | MC88CH2OLT1 |
| Є | MC88CH2OLT1L | ||
| 1NO+1NC | Немає | MC88CH1O1CLT1 | |
| Є | MC88CH1O1CLT1L |
Вихід з правого боку
| Спосіб підключення | Вихід | LED-індикатор | Код замовлення |
|---|---|---|---|
| Кабель 2 м | 2NO | Немає | MC88CH2ORA2 |
| Є | MC88CH2ORA2L | ||
| 1NO+1NC | Немає | MC88CH1O1CRA2 | |
| Є | MC88CH1O1CRA2L | ||
| 2NO+1NC | Немає | MC88CH2O1CRA2 | |
| Є | MC88CH2O1CRA2L | ||
| Вбудований роз’єм M8 | 2NO | Немає | MC88CH2ORM5 |
| Є | MC88CH2ORM5L | ||
| 1NO+1NC | Немає | MC88CH1O1CRM5 | |
| Є | MC88CH1O1CRM5L | ||
| Роз’єм M12 на короткому кабелі | 2NO | Немає | MC88CH2ORT1 |
| Є | MC88CH2ORT1L | ||
| 1NO+1NC | Немає | MC88CH1O1CRT1 | |
| Є | MC88CH1O1CRT1L |
pdfДетальний технічний опис
pdfІнструкція

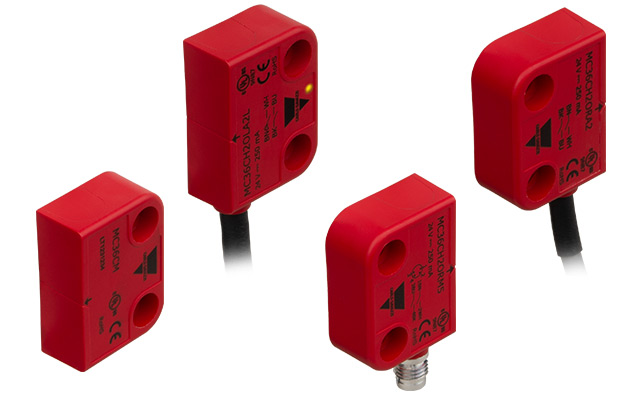

Серія MC36 — компактні датчики безпеки з кабельним виводом, вбудованим роз’ємом M8 або роз’ємом M12 на короткому кабелі. На відміну від серії МС88, для датчиків серії МС36 передбачена лише одна модель актуатора - MC36CM з типовою для цього класу датчиків відстанню спрацьовування.
| Підключення | Вивід з лівого або правого боку: кабель 2 м, роз’єм М8 на корпусі або роз’єм М12 на кабелі 10 см |
| Розміри датчика/актуатора | 36 х 26 х 13 мм |
| Монтаж | на площину двома гвинтами |
| Варіанти виходів | 2NO, 1NO + 1NC or 2NO + 1NC (мається на увазі стан контактів без актуатора) |
| Макс. струм на виході | 250 мА |
| Умови роботи | IP67, -25…+80 °С (IP69K для версії з роз’ємом M8 без індикатора) |
| Сертифіковано | CE, cULus |
| Максимальна гарантована дистанція вмикання | 5 мм |
| Максимальна гарантована дистанція розмикання | 15 мм |
| Мінімальна відстань між двома датчиками | 50 мм |
Вихід з лівого боку
| Спосіб підключення | Вихід | LED-індикатор | Код замовлення |
|---|---|---|---|
| Кабель 2 м | 2NO | Немає | MC36CH2OLA2 |
| Є | MC36CH2OLA2L | ||
| 1NO+1NC | Немає | MC36CH1O1CLA2 | |
| Є | MC36CH1O1CLA2L | ||
| 2NO+1NC | Немає | MC36CH2O1CLA2 | |
| Є | MC36CH2O1CLA2L | ||
| Вбудований роз’єм M8 | 2NO | Немає | MC36CH2OLM5 |
| Є | MC36CH2OLM5L | ||
| 1NO+1NC | Немає | MC36CH1O1CLM5 | |
| Є | MC36CH1O1CLM5L | ||
| Роз’єм M12 на короткому кабелі | 2NO | Немає | MC36CH2OLT1 |
| Є | MC36CH2OLT1L | ||
| 1NO+1NC | Немає | MC36CH1O1CLT1 | |
| Є | MC36CH1O1CLT1L |
Вихід з правого боку
| Спосіб підключення | Вихід | LED-індикатор | Код замовлення |
|---|---|---|---|
| Кабель 2 м | 2NO | Немає | MC36CH2ORA2 |
| Є | MC36CH2ORA2L | ||
| 1NO+1NC | Немає | MC36CH1O1CRA2 | |
| Є | MC36CH1O1CRA2L | ||
| 2NO+1NC | Немає | MC36CH2O1CRA2 | |
| Є | MC36CH2O1CRA2L* | ||
| Вбудований роз’єм M8 | 2NO | Немає | MC36CH2ORM5 |
| Є | MC36CH2ORM5L | ||
| 1NO+1NC | Немає | MC36CH1O1CRM5 | |
| Є | MC36CH1O1CRM5L | ||
| Роз’єм M12 на короткому кабелі | 2NO | Немає | MC36CH2ORT1* |
| Є | MC36CH2ORT1L* | ||
| 1NO+1NC | Немає | MC36CH1O1CRT1* | |
| Є | MC36CH1O1CRT1L* |
*доступні на запит
pdfДетальний технічний опис
pdfІнструкція

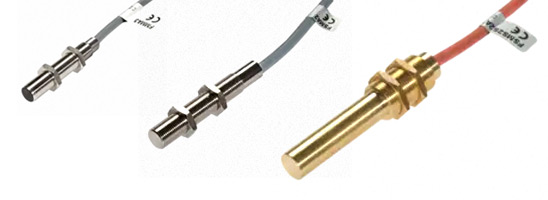

Carlo Gavazzi виробляє магнітні датчики наближення у циліндричному металевому корпусі з наріззю у трьох розмірах — М8, M12, та M16. Датчики допускають встановлення на конструкціях із феромагнітних матеріалів, при цьому відстань спрацьовування датчиків може бути менше номінальної.
| Діаметр корпусу, крок нарізі | Підключення | Функція виходу | Код замовлення |
|---|---|---|---|
| M8 x 1 мм | Кабель ПВХ 2 м | NO | FMMA3 * |
| FMMA6 * | |||
| CO | FMMS1 | ||
| M12 x 1 мм | Кабель ПВХ 2 м | NO | FSMA2 |
| Силіконовий кабель 2 м | FSMA7 | ||
| Кабель ПВХ 2 м | CO | FSMS2 | |
| M16 x 1 мм | Силіконовий кабель 0,5 м | FSMS2S2AT |
* Датчики FMMA3 і FMMA6 відрізняються чутливістю, тобто мають різну максимальну відстань спрацьовування (див. нижче)
| Макс. комутована напруга | |
| FMMA3 | 500 В AC |
| FMMA6 | 100 В AC |
| FMMS1 | 100 В AC |
| FSMA2 | 250 В AC |
| FSMA7 | 24 В DC |
| FSMS2, FSMS2S2AT | 230 В AC |
| Макс. комутований струм | |
| FMMA3 | 0,5 А |
| FMMA6 | 0,5 А |
| FMMS1 | 0,25 А |
| FSMA2 | 3 А |
| FSMA7 | 50 мА |
| FSMS2 | 1 А |
| FSMS2S2AT | 0,5 А |
| Макс. комутована потужність | |
| FMMA3 | 10 ВА |
| FMMA6 | 10 ВА |
| FMMS1 | 5 ВА |
| FSMA2 | 100 ВА |
| FSMA7 | незначна |
| FSMS2 | 60 ВА |
| FSMS2S2AT | 30 ВА |
| Робоча температура | |
| FMM.. | -25…+70 °С |
| FSMA2, FSMA7, FSMS2 | -25…+75 °С |
| FSMS2S2AT | -20…+150 °С |
| Ступінь захисту | IP67 |
| Матеріал корпусу | |
| FMMA3, FMMS1 | Нерж. сталь |
| FMMA6 | нікельована латунь |
| FSMA2, FSMA7, FSMS2 | |
| FSMS2S2AT | латунь |
| Маркування CE | так |
Детальніше:
| Актуатор | CL10 | CL11 | CL18 | CL20S1 | CL20S3 | CL23 | CL31 |
|---|---|---|---|---|---|---|---|
| FMMS1 | 8 | - | 8 | 17 | 16 | 16 | 23 |
| FMMA3 | 10 | - | 10 | 20 | 19 | 18 | 27 |
| FMMA6 | 14 | - | - | 28 | 27 | 21 | - |
| FSMA2 | - | 16 | 2 | 14 | 13 | 11 | 19 |
| FSMS2 | - | 9 | - | - | - | - | - |
| FSMA7* | - | - | - | - | - | - | - |
| FSMS2S2AT | - | - | - | ≥5 | 8 | - | - |
Дистанція спрацьовування вказана в міліметрах (для всіх функцій виходу)
* ≥ 7 мм з неодимовим магнітним модулем REN 35, 5x5x1.5 мм, змонтованим на сталі (код замовлення CL5X5X15)
