Перемикачі поворотні Autonics

Перемикач складається з актуатора і контактних та світлодіодних (у моделях з підсвічуванням) блоків, які замовляються згідно з потребами покупця. Контактні блоки можуть бути як одиночними, так і модульними (з можливістю підключення до них додаткових блоків). Autonics пропонує 3 серії поворотних перемикачів у різних типорозмірах:

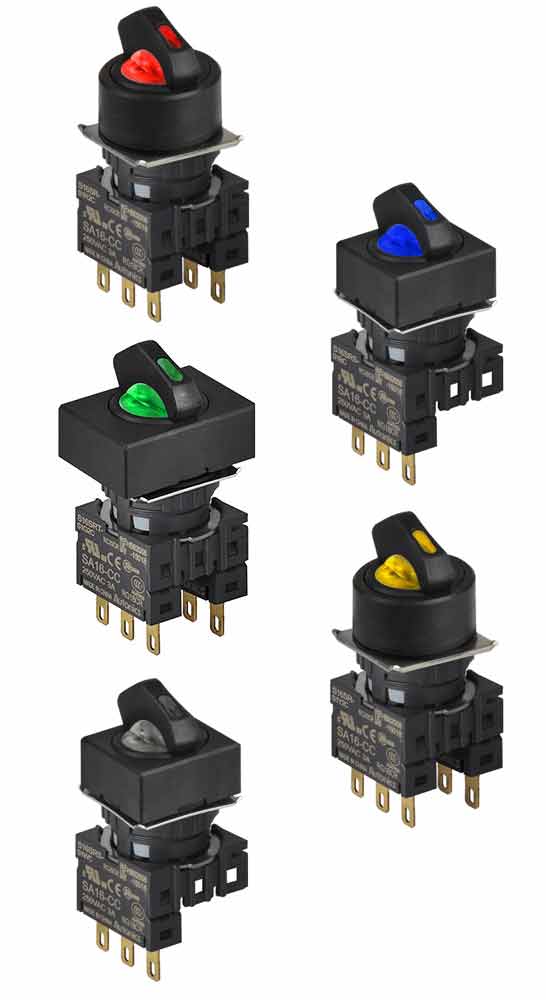

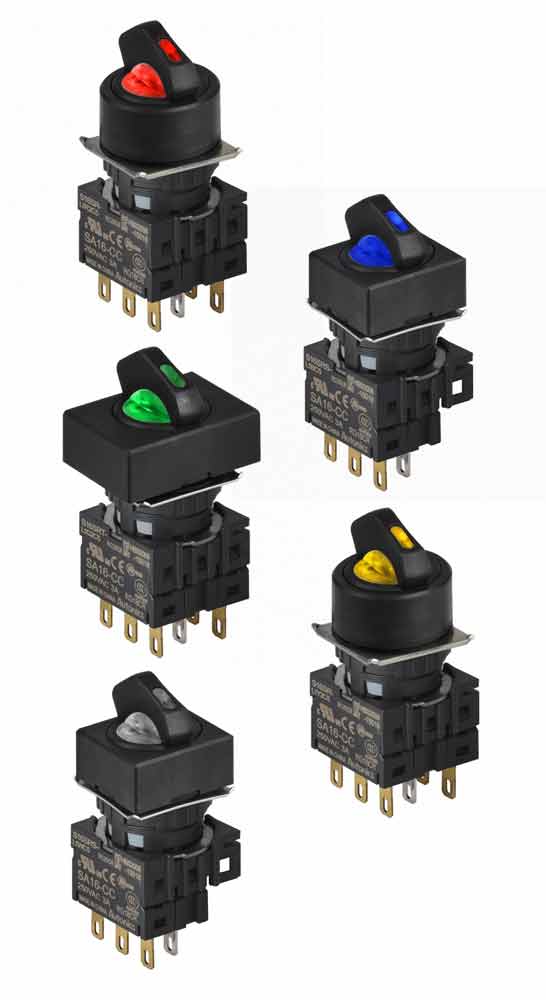

S16SR – Ø16 мм

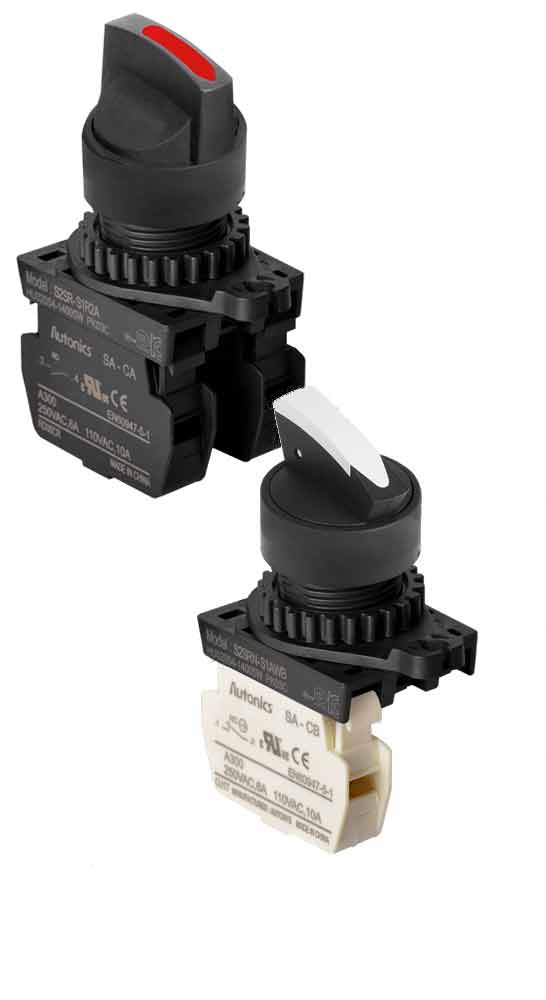

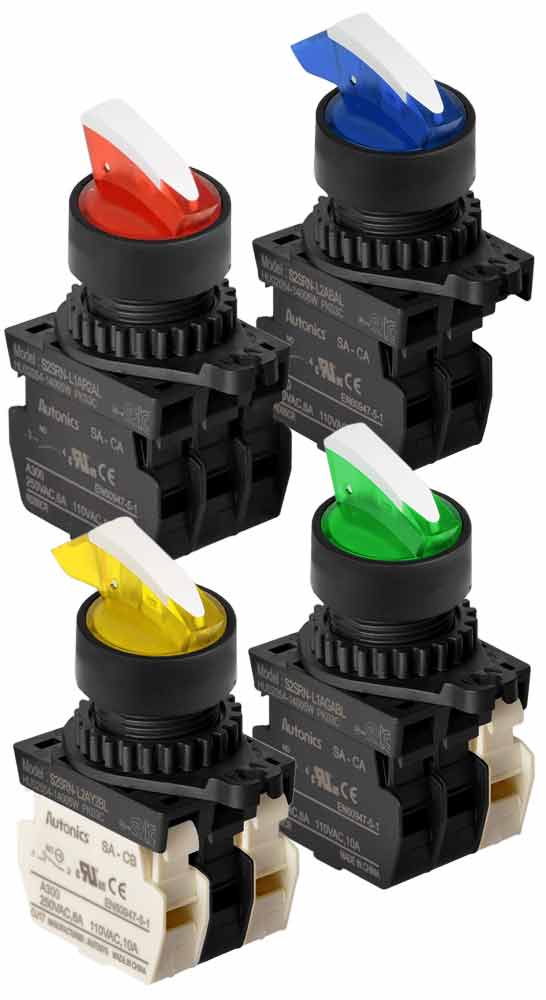

S2SR – Ø22/25 мм

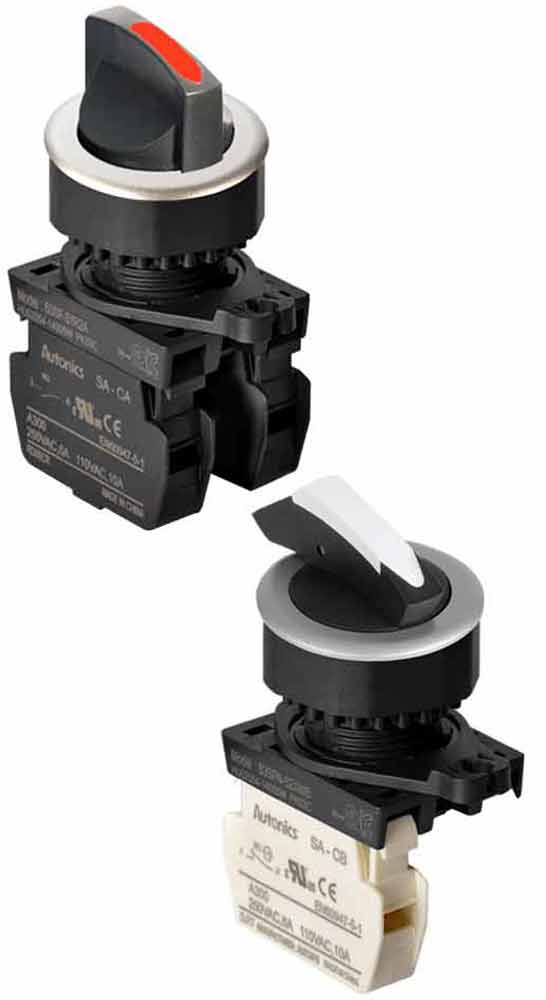

S3SF – Ø30 мм

Перемикачі у розмірах 16 і 22/25 мм доступні у виступному дизайні, 30 мм – у плоскому

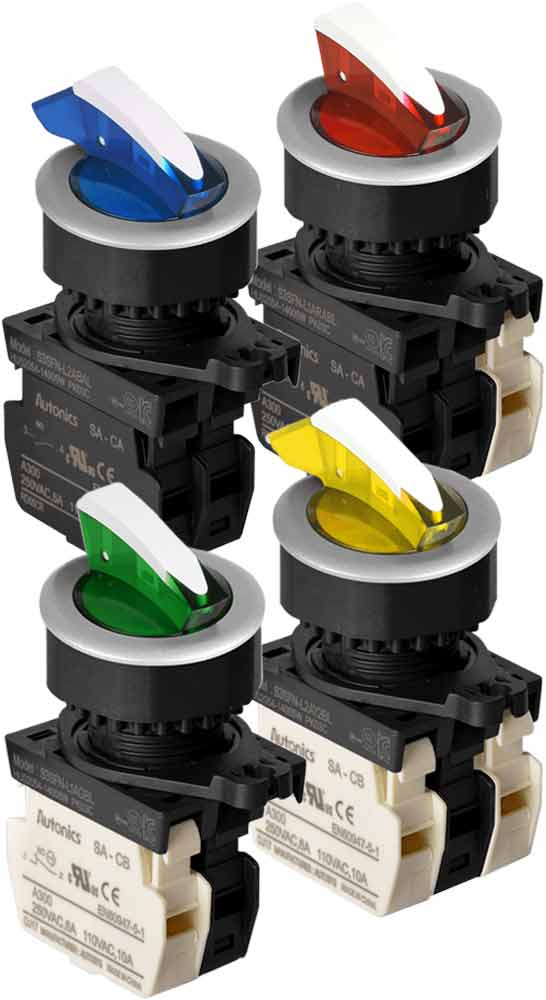

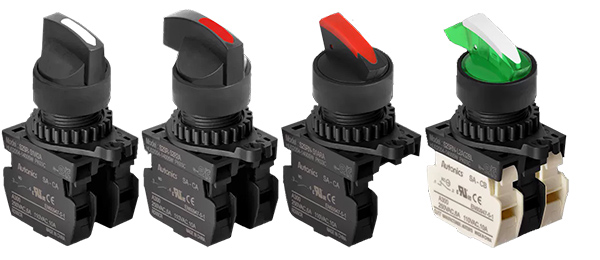

Перемикачі серій S2SR і S3SF мають 2 типу ручок (важелів) – стандартний і «shark-head» (нагадує формою голову акули), див. символ номер 2 у коді замовлення . Кожен з цих типів має довгу і коротку версію (символ номер 4 у коді замовлення). Перемикачі з підсвічуванням випускаються лише з ручками типу «shark-head» і мають 4 кольори на вибір, перемикачі без підсвічування випускаються з ручками обох типів і мають лише 2 варіанти кольору.

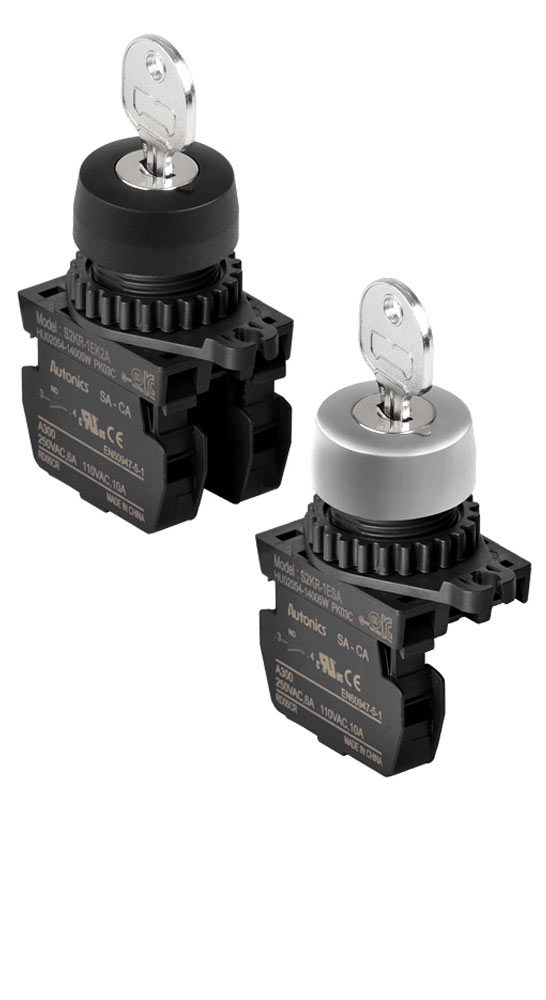

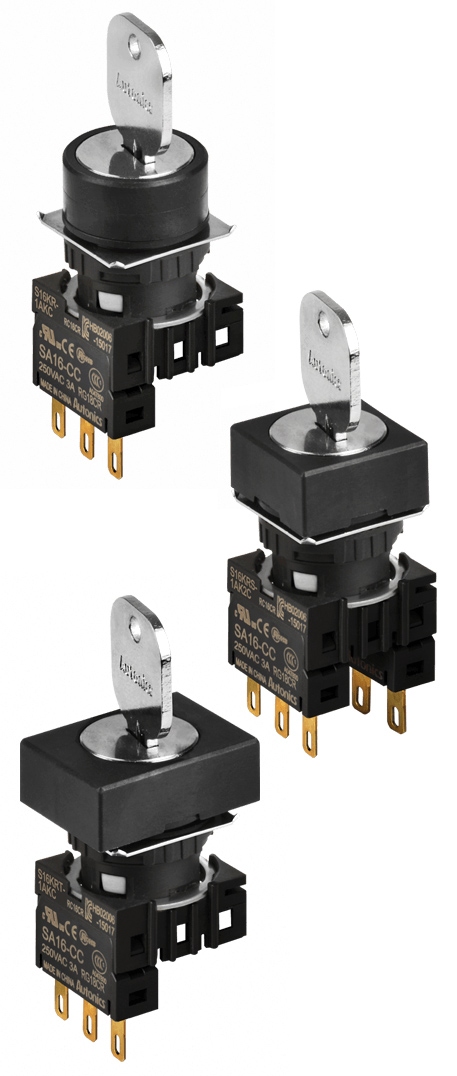

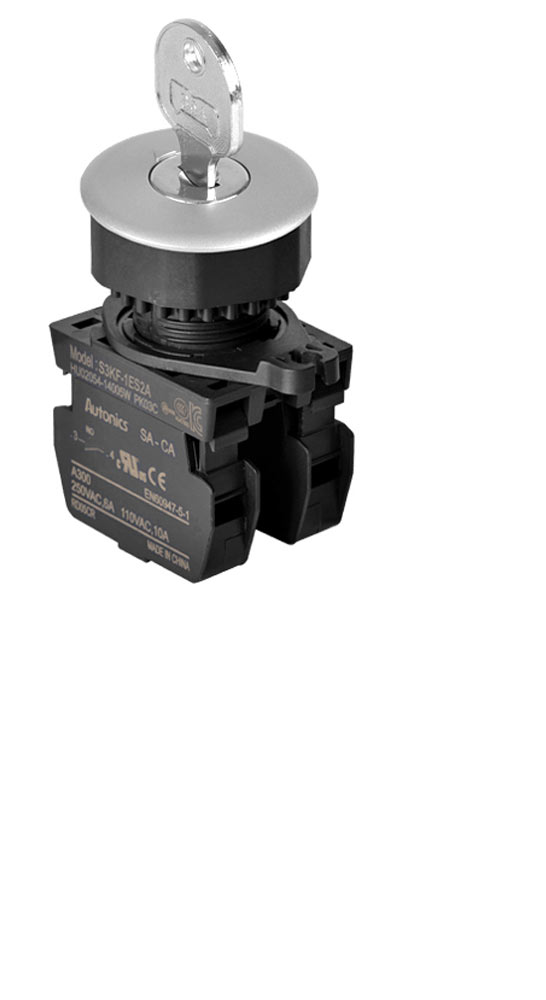

Також у кожному з типорозмірів пропонуються вимикачі з ключем для захисту від випадкових або несанкціонованих спрацьовувань перемикача. Це вимикачі серій мають найменування S16KR, S2KR і S3KF з монтажним розміром відповідно 16, 22/25 і 30 мм.

Основні характеристики:

Актуатор з ручкою/важелем
Серія	S16SR				S2SR			S3SF
Монтажний розмір	Ø16 мм				Ø22/25 мм			Ø30 мм
Кількість положень	2		3		2	3		2	3
Форма…	…фронтальної рамки				…важеля
	круг	квадрат		прямокутник	стандартна		shark-head	стандартна		shark-head
Маса, г	6,6	6,8		7,7	19		16	23,5		21
Механічний ресурс	≥ 250 000 операцій (при темпі 20 операцій на хвилину)				≥ 100 000 операцій (при темпі 20 операцій на хвилину)
Актуатор з ключем
Серія	S16 KR				S2 KR			S3 KF
Монтажний розмір	Ø16 мм				Ø22/25 мм			Ø30 мм
Кількість положень	2		3		2	3		2	3
Маса, г	16				37			41
Механічний ресурс	≥ 250 000 операцій (при темпі 20 операцій на хвилину)				≥ 100 000 операцій (при темпі 20 операцій на хвилину)
Блоки контактів
Номінальна напруга / тип контакта	250 В AC, 3 A / 2CO				AC 110 В, 10 А; 250 В, 6 А / 1 або 2 NO, 1 або 2 NC, або 1 NO +1 NC
Конструкція	-				одиночна		модульна	одиночна		модульна
Маса, г	1,6				11		10	11		10
Електричний ресурс	≥ 100 000 операцій (при темпі 20 операцій на хвилину)
Блоки підсвічування
Напруга живлення	5/12/24 В DC				AC/DC: 12-24 В		AC: 110-220 В	AC/DC: 12-24 В		AC: 110-220 В
Маса, г	1.9				11		12	11		12
Споживаний струм	від 6 до 30 мА залежно від кольору і напруги живлення				≤ 20 мА

*SR (Spring-return) – поворот з поверненням у початкове положення (без фіксації)

M (Maintained) – поворот з фіксацією в кінцевому положенні.

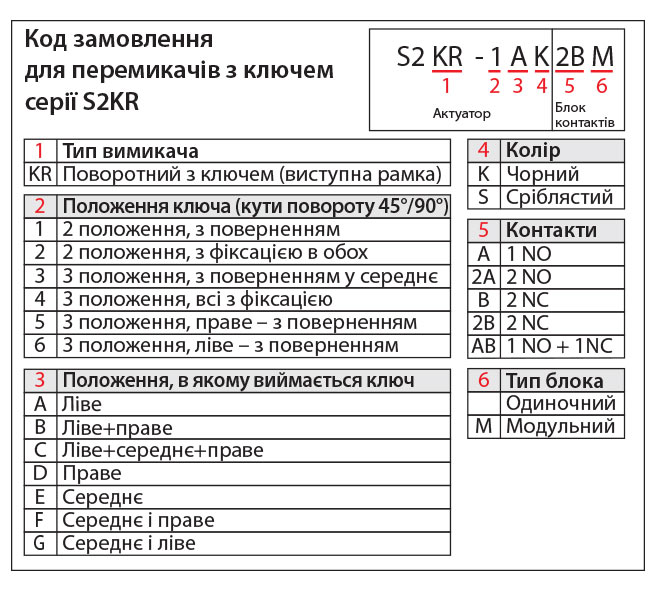

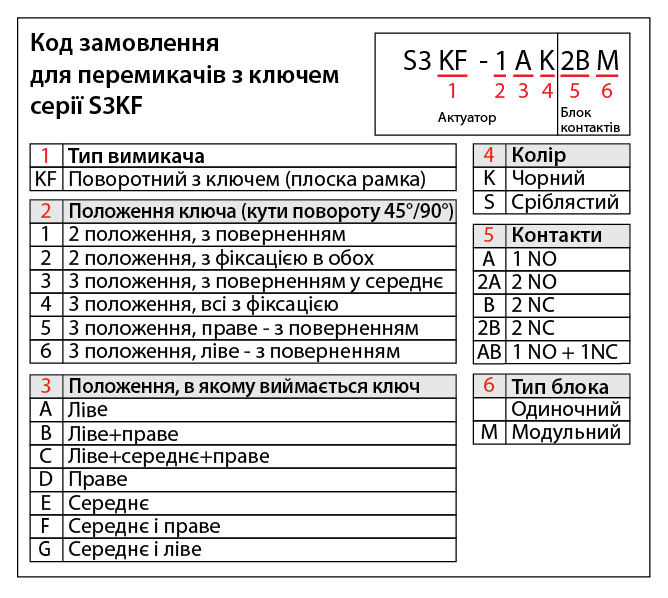

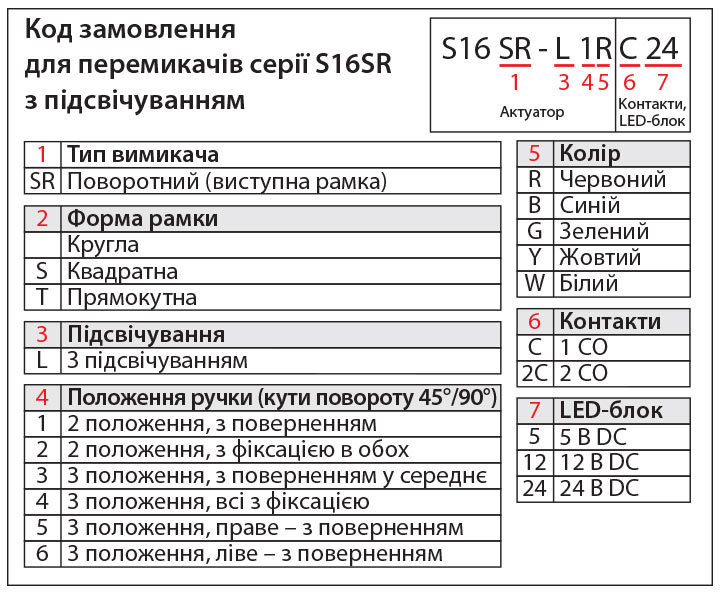

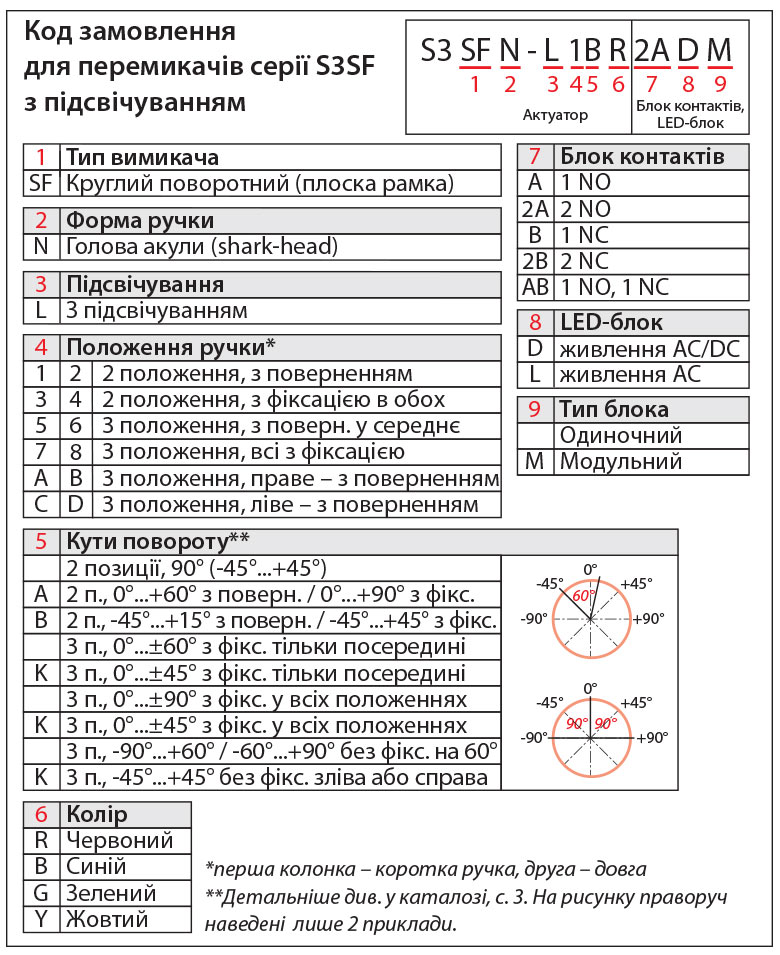

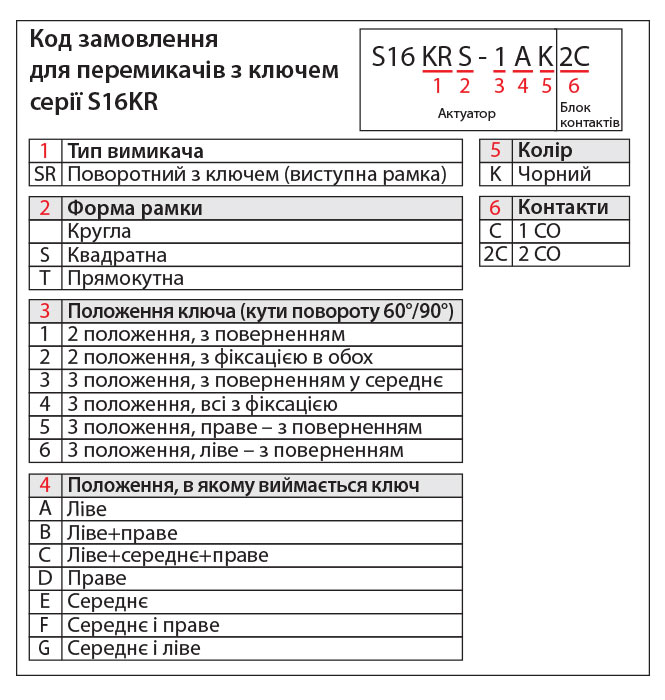

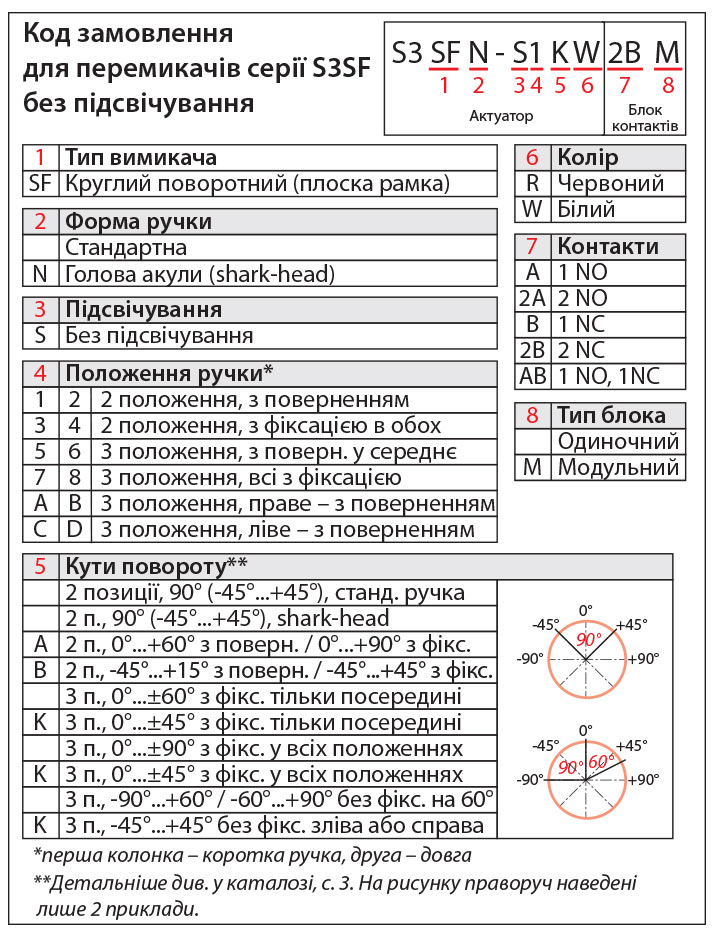

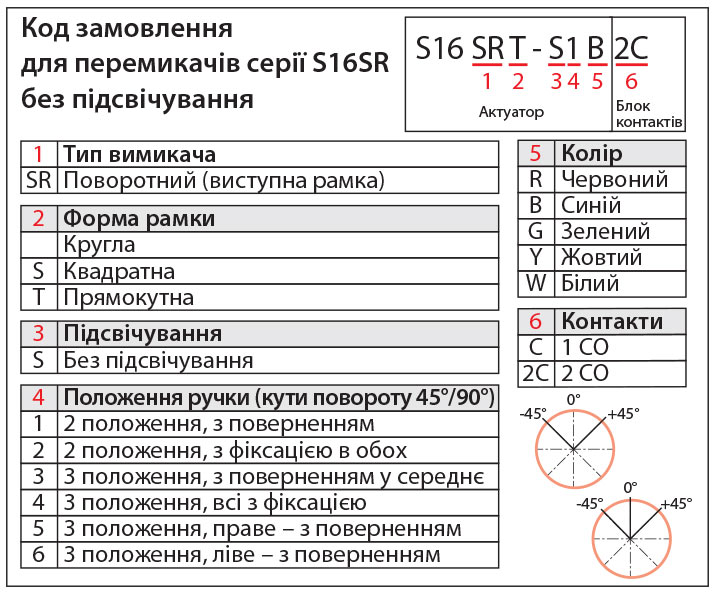

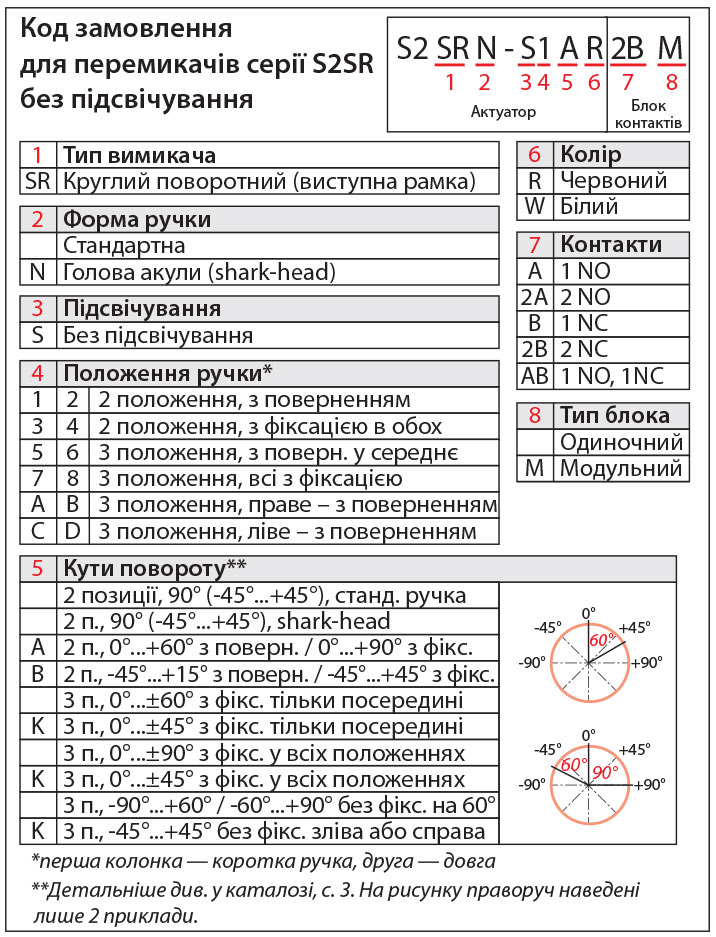

Для замовлення потрібних моделей ви можете самостійно сформувати коди замовлень за допомогою нижченаведених схем або знайти їх у каталозі виробника.

pdfКаталог (cерія S16SR)

pdfКаталог (cерія S2SR)

pdfКаталог (cерія S3SF)

pdfКаталог (cерія S16KR)

pdfКаталог (cерія S2KR)

pdfКаталог (cерія S3KF)
