Пристрої плавного пуску WEG

Пристрої плавного пуску служать для плавного розгону, уповільнення та захисту трифазних асинхронних електродвигунів, контролюючи напругу на обмотках.

Серія SSW05 (3-85 А)

Пристрої плавного пуску WEG SSW-05 Plus Micro з процесорним керуванням було розроблено для забезпечення найкращих характеристик запуску та зупинки асинхронних електродвигунів з найкращим співвідношенням ціна/можливості. Інтерфейс оператора дозволяє легко налаштовувати параметри. Пристрої плавного пуску SSW-05 Plus Micro — компактні, оптимізовані і легко інтегруються у шафи керування.

Можливості:

  • Вбудований By-pass
  • Процесорне керування
  • Виносний HMI (опція)
  • Вбудований захист електродвигуна
  • Зменшення ударних навантажень на механізми (редуктори, муфти)
  • Збільшення робочого ресурсу електродвигуна та механічних компонентів
  • Просте управління, програмування та обслуговування
  • Просте електричне підключення
  • Робота при температурі до +55°C

Застосування:

  • Вакуумні насоси
  • Відцентрові насоси
  • Дробарки (пуск без навантаження)
  • Гвинтові компресори
  • Міксери
  • Аксіальні вентилятори
  • інші механізми.

Моделі для двигунів з напругою 220-460 В

Модель Вихідний струм IEC - 50 Гц IEC - 60 Гц NEMA - 60 Гц
220 В 230 В 380 В 415 В 220 В 230 В 440 В 460 В 230 В 460 В
А кВт кВт к.с. к.с. к.с. к.с.
SSW050003T2246 3 0,55 1,1 1 1,5 0,5 1,5
SSW050010T2246 10 2,2 4 3 7,5 3 5
SSW050016T2246 16 4 7,5 5 10 5 10
SSW050023T2246 23 5,5 11 7,5 15 7,5 15
SSW050030T2246 30 7,5 15 10 20 10 20
SSW050045T2246 45 11 22 15 30 15 30
SSW050060T2246 60 15 30 20 40 20 40
SSW050085T2246 85 22 45 30 60 30 60

Для двигунів з напругою 525-575 В

Модель Вихідний струм IEC NEMA
50 Гц 525 В 60 Гц 575 В
А кВт к.с.
SSW050003T4657 3 1,5 2
SSW050010T4657 10 5,5 7,5
SSW050016T4657 16 9,2 10
SSW050023T4657 23 15 20
SSW050030T4657 30 18,5 25
SSW050045T4657 45 30 40
SSW050060T4657 60 37 50
SSW050085T4657 85 55 75

pdfКаталог Soft Starters (англ.)
pdfБрошура SSW05, SSW06, SSW07, SSW08 (англ.)
pdfІнструкція SSW05 (англ.)

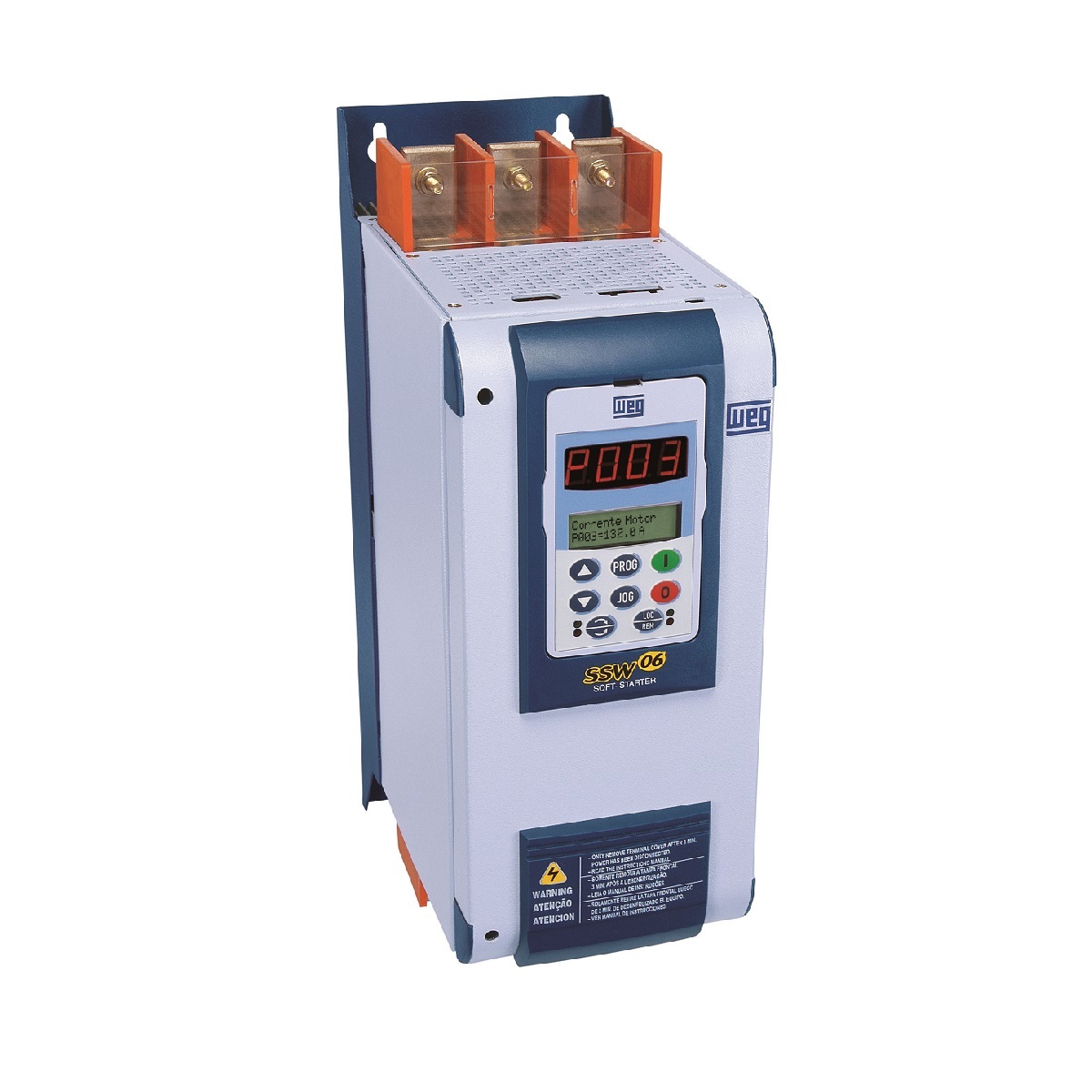

Серія SSW06 (10-1400 А)

ЗНЯТО З ВИРОБНИЦТВА (є залишки на складі). Рекомендована заміна – SSW900 (див. нижче)

Серія цифрових пристроїв плавного пуску WEG SSW-06 з мікропроцесорним керуванням розроблена з використанням найсучасніших технологій.

Інтерфейс дозволяє легко програмувати як при пусконалагодженні, так і в процесі експлуатації. Вбудована функція "керування насосом" оптимізує керування насосом, регулюючи його продуктивність без перерегулювання, уникаючи гідравлічних ударів у системі водопостачання.

Застосування:

Хімія/нафтохімія, виготовлення виробів з пластику і гуми, целюлозно-паперове виробництво, цукор і алкоголь, соки і напої, цемент і руда, текстиль, харчова галузь, металургія, кераміка, скло, холодильне обладнання, деревообробка, транспортування та інше.

pdfБрошура SSW05, SSW06, SSW07, SSW08 (англ.)
pdfІнструкція SSW06 (рос.)
pdfSSW06 – керування кількома двигунами (англ.)
pdfSSW06 – Керування через мережу Profibus DP, DeviceNet, EtherNet/IP (англ.)
pdfSSW06 – послідовне з’єднання (англ.)

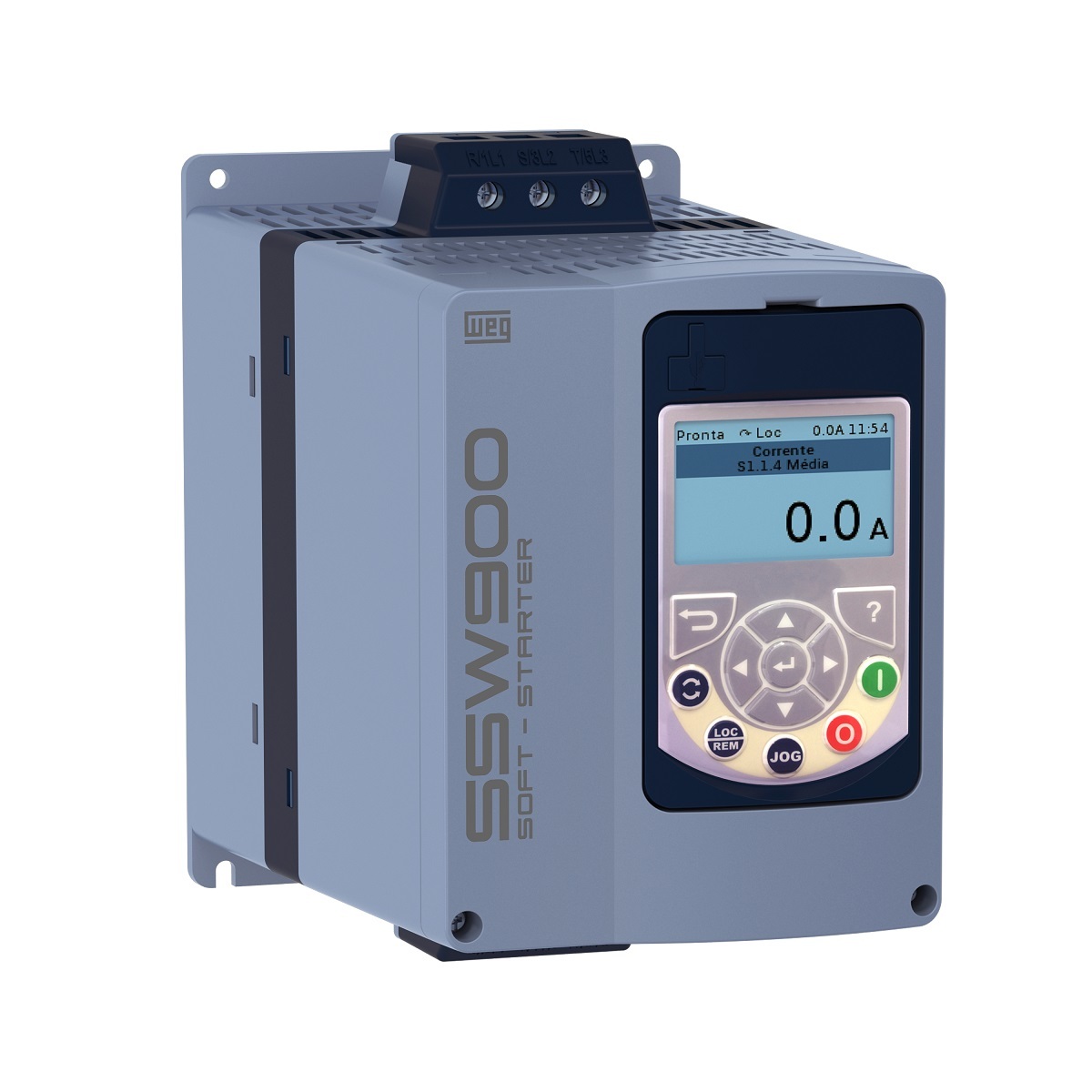

Серія SSW900 (10-1400 А)

SSW900 WEG — це пристрій плавного пуску з керуванням трифазним двигуном, вбудованим байпасом і контролем крутного моменту. Призначений для приводу двигунів від 10 до 1400 А.

Можливості:

  • Вбудований байпас, що забезпечує зменшення розміру та економію енергії
  • Можливість стандартного підключення (3 дроти) або двигуна всередині трикутника (6 дротів)
  • Входи та виходи з програмованими функціями та клемами швидкого підключення
  • Різні методи керування за допомогою високопродуктивних алгоритмів, щоб задовольнити потреби будь-якого застосування запуску та зупинки двигуна
  • Функція керування насосом
  • Удосконалені методи виявлення несправностей у джерелі живлення та з’єднаннях
  • Пожежний режим (аварійний запуск)
  • WPS: безкоштовне програмне забезпечення для програмування пристроїв плавного пуску та реалізації функцій SoftPLC
  • 2 незалежних слота для підключення модулів
  • Годинник реального часу
  • Журнал несправностей і тривог, збережений із часом і датою RTC
  • Експорт історії WPS у файл csv
  • Додаткове лакування стандартних плат 3C2 або 3C3 відповідно до IEC60721-3-3

Застосування:

Відцентрові та поршневі насоси (санітарні, зрошувальні та масляні), вентилятори, витяжки, повітродувки, повітряні компресори, холодильне обладнання (гвинтові та поршневі), змішувачі, аератори, центрифуги, подрібнювачі каменю, дробарки, дроворуби, очисники паперу, ротаційні печі, пилки для деревини та рубанки, кульові та молоткові млини та вантажні конвеєри.

Характеристики:

- моделі зі стандартним 3-провідним підключенням

Модель Типо- розмір Ном. струм макс. напруга живлення двигуна
220/230 В 1) 380/400 В 440/460 В 525 В 575 В 690 В 2)
А к. с. кВт к. с. кВт к. с. кВт к. с. кВт к. с. кВт к. с. кВт
SSW900A0010T5E2 A 10 3 2,2 6 4,5 7,5 5,5 7,5 5,5 10 7,5 - -
SSW900A0017T5E2 17 6 4,5 10 7,5 12,5 9,2 15 11 15 11 - -
SSW900A0024T5E2 24 7,5 5,5 51 11 15 11 20 15 20 15 - -
SSW900A0030T5E2 30 10 7,5 20 15 20 15 25 18,5 30 22 - -
SSW900B0045T5E2 B 45 15 11 30 22 30 22 40 30 40 30 - -
SSW900B0061T5E2 61 20 15 40 30 50 37 50 37 60 45 - -
SSW900B0085T5E2 85 30 22 60 45 60 45 75 55 75 55 - -
SSW900B0105T5E2 105 40 30 75 55 75 55 75 55 100 75 - -
SSW900C0130□E2 C 130 50 37 75 55 100 75 125 90 125 90 150 110
SSW900C0171□E2 171 60 45 125 90 125 90 150 100 175 132 220 165
SSW900C0200□E◊ 200 75 55 150 110 150 110 200 150 200 150 250 185
SSW900D0255□E◊ D 255 100 75 175 132 200 150 250 185 250 185 340 250
SSW900D0312□E◊ 312 125 90 200 150 250 185 300 220 300 220 430 320
SSW900D0365□E◊ 365 150 110 250 185 300 225 350 260 400 300 470 350
SSW900D0412□E◊ 412 150 110 300 220 350 260 440 315 450 330 500 370
SSW900E0480□E◊ E 480 200 150 350 260 400 300 500 370 500 370 600 450
SSW900E0604□E◊ 604 250 185 450 330 500 370 600 450 650 485 750 550
SSW900E0670□E◊ 670 250 185 500 370 550 410 650 485 750 550 850 630
SSW900F0820□E◊ F 820 350 260 550 410 700 525 800 600 850 630 1000 750
SSW900F0950□E◊ 950 400 300 750 550 800 600 900 670 1050 775 1150 860
SSW900G1100□E◊ G 1100 450 330 800 600 900 670 1100 810 1200 900 1300 1000
SSW900G1400□E◊ 1400 550 410 1000 750 1200 900 1400 1050 1500 1100 1700 1250

1) тільки для версій T5
2) тільки для версій Т6
Замініть □ на T5 для моделей з напругою живлення 220-575 В або на T6 для 380-690 В
Замініть ◊ на 3 для моделей з напругою керування 110-130 В або на 4 для 220-240 В
Моделі до 412 А – робоча навколишня температура до +55°С
Моделі від 440 А – робоча навколишня температура до +40 °С
Моделі від 130 до 200 А — з комплектом для вентиляції
Сумісні мотори — WEG Premium або WEG Plus, 4-полюснi

- моделі з 6-провідним підключенням

Модель Типо- розмір Номін. струм макс. напруга живлення двигуна
220/230 В 380/400 В 440/460 В 525 В 575 В
А к. с. кВт к. с. кВт к. с. кВт к. с. кВт к. с. кВт
SSW900C0130T5E2 С 225 75 55 150 110 175 132 200 150 250 185
SSW900C0171T5E2 296 125 90 200 150 200 150 250 185 300 220
SSW900C0200T5E◊ 346 150 110 250 185 300 220 300 220 350 260
SSW900D0255T5E◊ D 441 175 132 300 220 350 260 400 300 450 330
SSW900D0312T5E◊ 540 200 150 350 260 450 330 500 370 550 410
SSW900D0365T5E◊ 631 250 185 450 330 500 370 600 450 650 485
SSW900D0412T5E◊ 713 250 185 500 370 600 450 700 525 800 600
SSW900E0480T5E◊ E 831 350 260 600 450 700 525 800 600 900 670
SSW900E0604T5E◊ 1046 450 330 750 550 850 630 1050 775 1150 820
SSW900E0670T5E◊ 1160 500 370 850 630 950 700 1150 820 1250 920
SSW900F0820T5E◊ F 1420 600 450 1000 750 1200 900 1400 1050 1550 1140
SSW900F0950T5E◊ 1345 720 520 1200 900 1400 1030 1650 1200 1800 1325
SSW900G1100T5E◊ G 1905 800 600 1400 1030 1600 1175 1900 1400 2100 1550
SSW900G1400T5E◊ 2425 1050 775 1750 1290 2000 1475 2450 1800 2650 1950

Замініть ◊ на 3 для моделей з напругою керування 110-130 В або на 4 для 220-240 В
Моделі до 412 А – робоча навколишня температура до +55 °С
Моделі від 480 А – робоча навколишня температура до +40 °С
Моделі від 130 до 200 А — з комплектом для вентиляції
Сумісні мотори —WEG Premium або WEG Plus, 4-полюсні

pdfКаталог SSW-900 (англ.)
pdfІнструкція з експлуатації SSW-900 (англ.)
pdfІнструкція з встановлення SSW-900 (англ.)
pdfІнструкція з швидкого встановлення SSW-900 (англ.)
pdfІнструкція з встановлення SSW900-HMI-BLT (опціональної вбудованої панелі керування), англ.
pdfІнструкція з програмування SSW-900 (англ.)

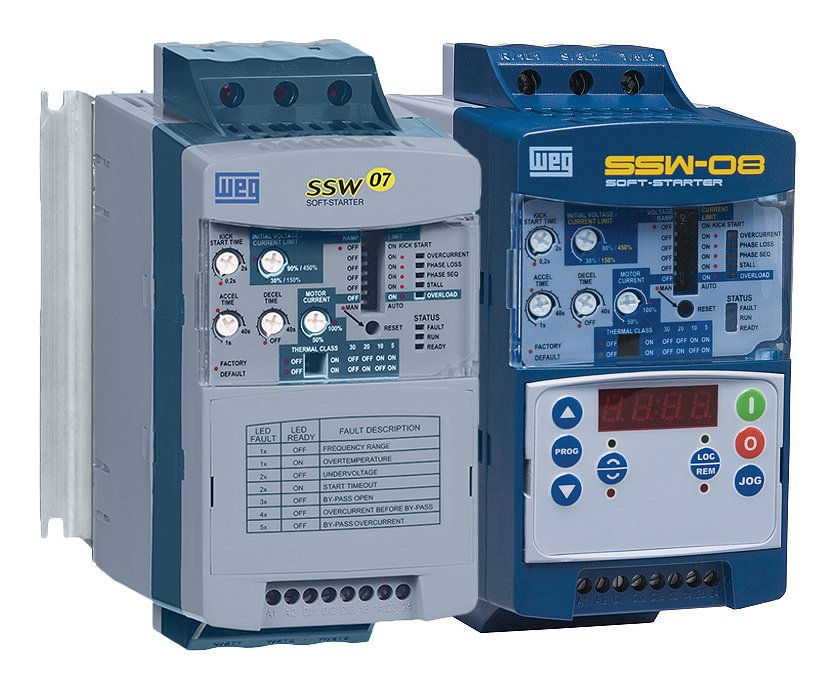

Серії SSW-07 і SSW-08 (17-412 А)

Серія пристрою плавного пуску SSW-07 WEG з процесорним керуванням була розроблена для отримання високих експлуатаційних характеристик запусків та зупинок електродвигунів із відмінним співвідношенням ціна/можливості. Простота налаштування спрощує передпускові та експлуатаційні роботи. Серія SSW-08 є конструктивно спрощеним функціональним аналогом SSW-07, розрахованим на менш потужне навантаження.

Пристрої плавного пуску SSW-07/08 WEG за рахунок компактного виконання легко інтегруються в шафи керування. Моделі цієї серії мають вбудований захист електродвигунів. Вони адаптуються до потреб споживача за допомогою опціональних аксесуарів, таких як вбудована або дистанційна панель керування, комунікаційний інтерфейс, вхід термодатчиків мотора (РТС).

Застосування:

Вентилятори, витяжні вентилятори, відцентрові насоси, дозавтомати, міксери, компресори, екструдери, сушарки, духовки, палетери, конвеєри, монорейки, балки, дробарки, поворотні столи, полірувальні машини, пилорами, пилки, гранулятори, лінії троянд , дозувальні насоси, вібростоли, сепаратори, системи кондиціювання, гвинтові компресори, ескалатори, стрічкові конвеєри (аеропорти).

Можливості:

  • Зменшення механічних ударних навантажень у муфтах та передавальних пристроях (редуктори, шківи, шестерні, конвеєри) у процесі пуску
  • Збільшення строку служби електродвигуна та механізму за рахунок зменшення механічних навантажень
  • Легке керування, налаштування та обслуговування
  • Просте електричне встановлення
  • Робота при температурі навколишнього середовища до +55°C (без зменшення струму для всіх моделей)
  • Вбудований захист електродвигуна
  • Функція Kick-Start для важких пусків
  • Зменшення гідроударів у системах водопостачання
  • Обмеження напруги в момент запуску
  • Універсальна напруга (220-575 В)
  • Вбудований байпас забезпечує зменшення габариту та економію електроенергії
  • Моніторинг напруги, що дозволяє контролювати значення I x t

Для двигунів з напругою живлення від 220 В до 575 В

Модель Вихідний струм, А IEC-50 Гц, кВт IEC-60 Гц, кВт NEMA-60 Гц, кВт
220В 230 В 380 В 415 В 525 В 220В 230 В 440 В 460 В 230 В 460 В 575 В
SSW070017T5 17 4 7,5 11 6 12,5 5 10 15
SSW070024T5 24 5,5 11 15 7,5 15 8,5 15 20
SSW070030T5 30 7,5 15 18,5 10 20 10 20 25
SSW070045T5 45 11 22 30 15 30 15 30 40
SSW070061T5 61 15 30 37 20 40 20 40 50
SSW070085T5 85 22 45 55 30 60 30 60 75
SSW070130T5 130 37 55 90 37 100 50 100 125
SSW070171T5 171 45 90 110 60 125 60 125 150
SSW070200T5 200 55 110 132 75 150 75 150 200
SSW080017T5 17 4 7,5 11 6 12,5 5 10 15
SSW080024T5 24 5,5 11 15 7,5 15 8,5 15 20
SSW080030T5 30 7,5 15 18,5 10 20 10 20 25
SSW080045T5 45 11 22 30 15 30 15 30 40
SSW080061T5 61 15 30 37 20 40 20 40 50
SSW080085T5 85 22 45 55 30 60 30 60 75
SSW080130T5 130 37 55 90 37 100 50 100 125
SSW080171T5 171 45 90 110 60 125 60 125 150
SSW080200T5 200 55 110 132 75 150 75 150 200

ПРИМІТКА: Наведені вище максимальні показники потужності двигуна були розраховані на основі моделей двигунів WEG (4 полюси, IP55, стандарт, температура навколишнього середовища 55 °C)

pdfІнструкція з експлуатації та налаштування SSW-07 (укр.)
pdfІнструкція з експлуатації та налаштування SSW-08 (англ.)
