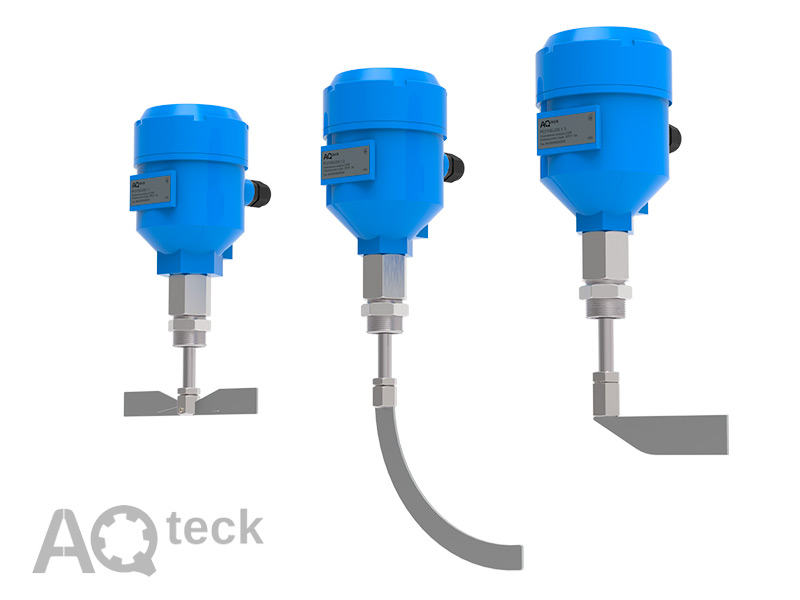

Ротаційний сигналізатор рівня АКУТЕК РСУ100

РСУ100 – ротаційний сигналізатор (датчик, перетворювач) рівня, призначений для контролю рівня сипких матеріалів у промисловості та сільському господарстві. Особливість датчика – нечутливість до налипання робочого середовища.

Принцип дії

Перетворювач оснащений лопатями, які обертаються зі швидкістю 1 об/хв. Коли продукт досягає рівня лопатей, він блокує їх обертання. На валу двигуна створюється реактивний момент, через що спрацьовує мікровимикач (реле) вихідного кола сигналізатора.

Технічні характеристики

pdfІнструкція з експлуатації (укр.)

Докладніше (сайт виробника)

Застосування

Датчик може сигналізувати як про наповнення, так і про спустошення резервуара.

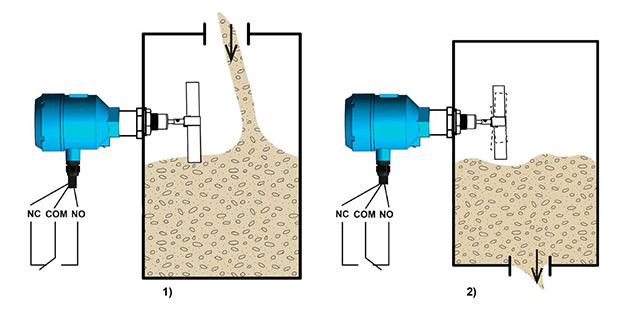

1) Керування наповненням

Якщо лопать датчика не стикається з матеріалом, то вона вільно обертається в ємності. Коли лопать стикається з матеріалом, вал сигналізатора зупиняється, а система «електродвигун-редуктор» приводить у дію мікроперемикач. Живлення електродвигуна вимикається, контакт датчика перемикається, і мікроперемикач видає сигнал на керування навантаженням.

2) Керування спустошенням

Лопать ротаційного сигналізатора рівня РСУ занурена в сипкий матеріал. Як тільки вона звільняється від матеріалу, двигун датчика вмикається, лопать починає обертатися, мікроперемикач спрацьовує та видає сигнал на керування навантаженням.

Можна використовувати з наступними речовинами:

• Сировина для виробництва виробів з ПВХ і ПЕТ (ПВХ-гранулят, ПЕТ-гранули);
• Різні будівельні матеріали (цемент, гіпс, готові сухі суміші, пісок, щебінь);
• Сипучі харчові продукти (борошно, цукор, крохмаль) ;
• Сільськогосподарська продукція (зернові культури, соняшник, комбікорми);
• Деревні сипучі матеріали (тирса, стружка, пелетні гранули).
