Сутінкові реле

Застосування: увімкнення пристроїв в залежності від рівня освітленості навколишнього середовища (наприклад, увімкнення освітлення; з настанням темної пори доби).

Сутінкові реле Perry з датчиком освітлення

	Опис	Габаритні розміри, В x Ш x Г, мм
Зовнішнє виконання (в одному корпусі розміщені датчик і виконавчий механізм)
IC7245	Налаштовуване спрацьовування 2–200 лк, відкалібровано на 10 лк, 1 NO, IP65, 16 А / 250 В, живлення 230 В АС	55 x 45 x 106
Виконання для монтажу на DIN-рейку
IC7051	Налаштовуване спрацьовування 2–10000 лк, встановлення в шафі 2DIN, 1 C/O, 16 А / 250 В, живлення 230 В АС	28 x 48 x 56

Сутінкові реле часу LOVATO Electric

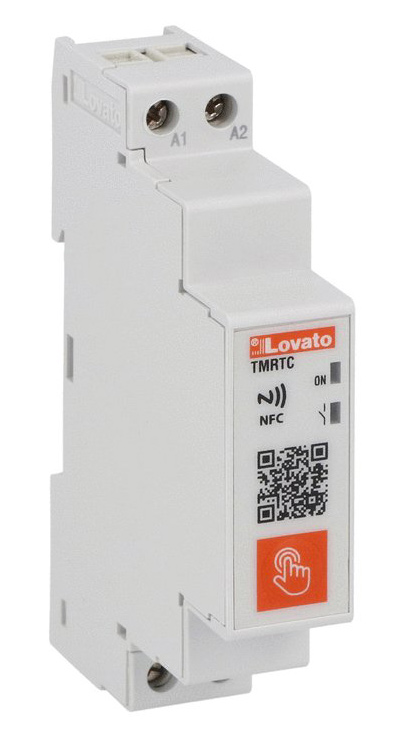

TMRTC — тижневе реле часу

Використовується для автоматичного увімкнення/вимкнення освітлення та інших електроприладів у певний час доби. Можливе налаштування індивідуальних програм для робочих/вихідних днів або на кожен день тижня.

Основні характеристики

Напруга живлення	220…240 В AC 50/60 Гц (0,85…1,1 Uном)
Налаштування часу та режимів роботи (16 функціональних блоків)	через NFC (пристрої на Андроід, iOS)
ПЗ	LOVATO Electric App для роботи з NFC (безкоштовно)
Тепловий струм НВ реле	16А, 250В АС
Підключення навантаження	при переході синусоїди через "0" (zero cross)
Механічна стійкість	30 млн циклів
Робоча температура	-20…+60 °С

Налаштування функціонального блока:

"ON-OFF" — увімкнення та вимкнення реле за датою і часом

"PULSE" - день та час увімкнення реле на проміжок часу "T"

"INTERMITTENT" - реле вмикається та вимикається циклічно у встановлені часи

Режими роботи (вибирається кнопкою):

• автоматичний - виконуються програми, які записані в TMRTC
• ручний - натискання кнопки протягом 1 секунди при автоматичному режимі змінює стан реле. Наступна дія програми або перепідключення живлення повертають реле в автоматичний режим
• канікули (відпустка) - натискання кнопки протягом 5 секунд при автоматичному режимі змінює стан реле, і воно залишається в цьому стані до наступного (короткого) натискання кнопки. Перепідключення зовнішнього живлення не перериває режим канікул.

Режими роботи (вибирається кнопкою):

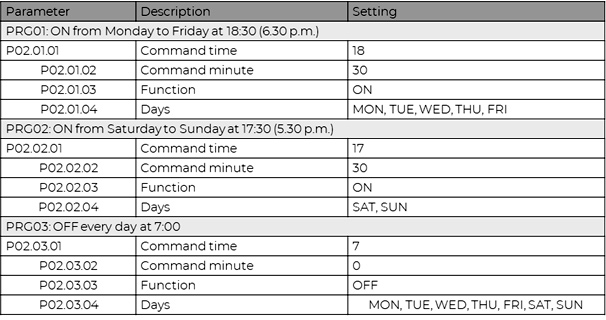

Зразок налаштування таймера ON-OFF

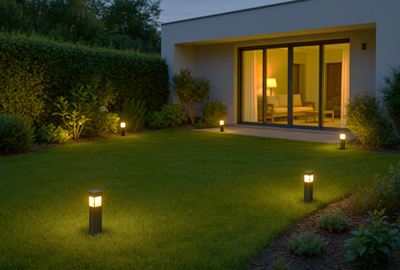

Освітлення території

ПН–ПТ: увімкнено з 18:30 до 07:00 СБ–НД: увімкнено з 17:30 до 07:00	Програмування функціональних блоків

pdfІнструкція з налаштування (TMPTC)
pdfІнструкція з встановлення (TMRTC, TMAST)
pdfРозділ каталога Time Relays (стор. 21-5, 21-10, 21-13)

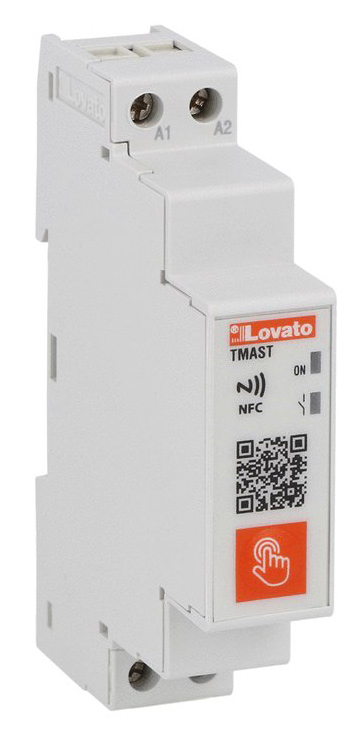

TMAST — астрономічне реле часу

Цей різновид сутінкового реле автоматично обчислює час сходу та заходу сонця на основі географічних координат (широти і довготи). Застосовується для керування освітленням парків, вітрин, пам'ятників, фонтанів.

Координати, час і дата завантажуються з смартфона.

Технічні характеристики

Напруга живлення	220…240 В AC 50/60 Гц (0,85…1,1 Uном)
Налаштування часу та режимів роботи	через NFC (пристрої на Андроід, iOS)
Програмне забезпечення	APP від Lovato Electric для роботи з NFC (безкоштовно)
Тепловий струм НВ реле	16 А, 250 В АС
Підключення навантаження	по технології переключення через "0" (zero cross)
Механічна стійкість	30 млн циклів
Робоча температура	-20…+60 °С

Можливі програми роботи:

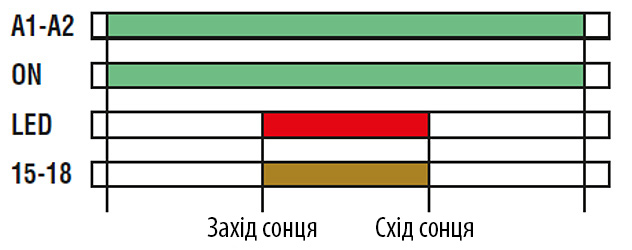

Реле замикається від заходу сонця до його сходу

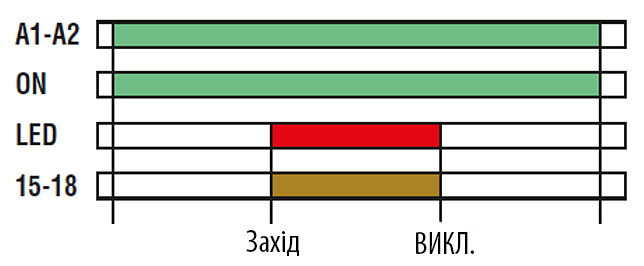

Реле замикається від заходу сонця і розмикається в запрограмований час (ВИКЛ)

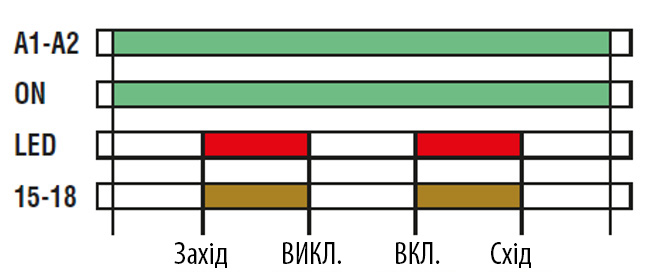

Реле замикається від заходу сонця і розмикається в запрограмований час (ВИКЛ), знову замикається в запрограмований час (ВКЛ) і вимикається зі сходом сонця

Режими роботи (вибирається кнопкою — помаранчевий квадрат):

• автоматичний — виконуються програми (блоки), які записані в TMAST
• ручний — натискання кнопки протягом 1 секунди при автоматичному режимі змінює стан реле. Наступна дія програми або перепідключення живлення повертають реле в автоматичний режим
• канікули — натискання кнопки протягом 5 секунд при автоматичному режимі змінює стан реле, і воно залишається в цьому стані до наступного натискання кнопки.

pdfІнструкція з налаштування (TMAST)
pdfІнструкція з встановлення (TMAST, TMRTC)
pdfРозділ каталога Time Relays (с. 21-5, 21-10, 21-13)
