Системи охолодження для твердотільних реле Relpol

До серії RH входять алюмінієві радіатори для твердотільних реле Relpol. Деякі з них комплектуються вентиляторами для більш ефективного охолодження.

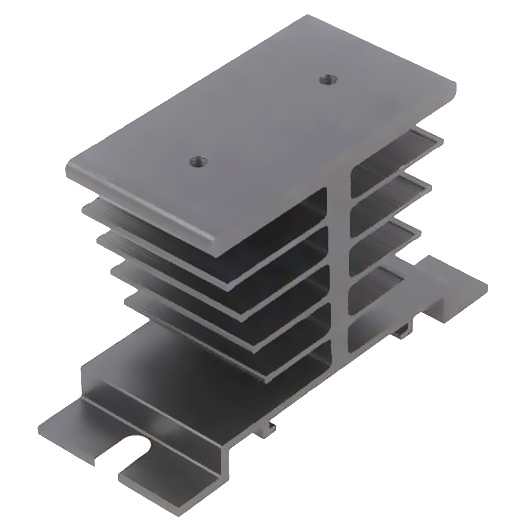

	RH28	RH21	RH19A
Розміри, мм	80 x 32 x 50	80 x 50 x 50	70 x 50 x 69
Маса, г	70	115	275
Тепловий опір, °С/Вт	2,8	2,1	1,9
Додаткове обладнання	-	-	RDR-10 (1)
Монтаж	на панель або DIN-рейку 35 мм
Сумісні реле	RSR45	RSR52/54/92/95

	RH19B	RH17A	RH16
Розміри, мм	81 x 50 x 83	90 x 50 x 69	106 x 50 x 96
Маса, г	335	350	375
Тепловий опір, °С/Вт	1,9	1,7	1,6
Додаткове обладнання	-	RDR-30 (2)	-
Монтаж	на панель або DIN-рейку 35 мм
Сумісні реле	RSR45/52/54/92/95	RSR52/54/92/95

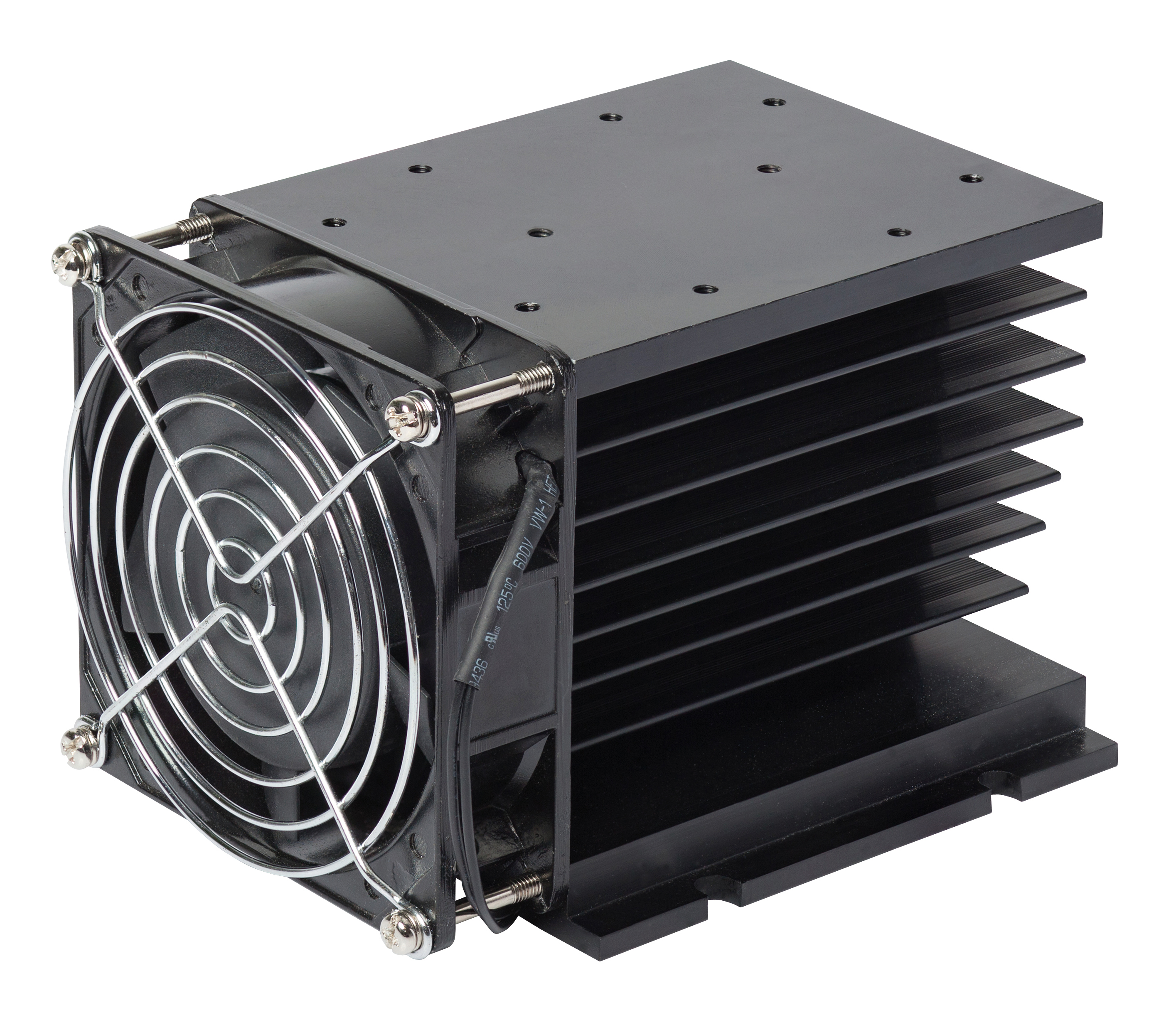

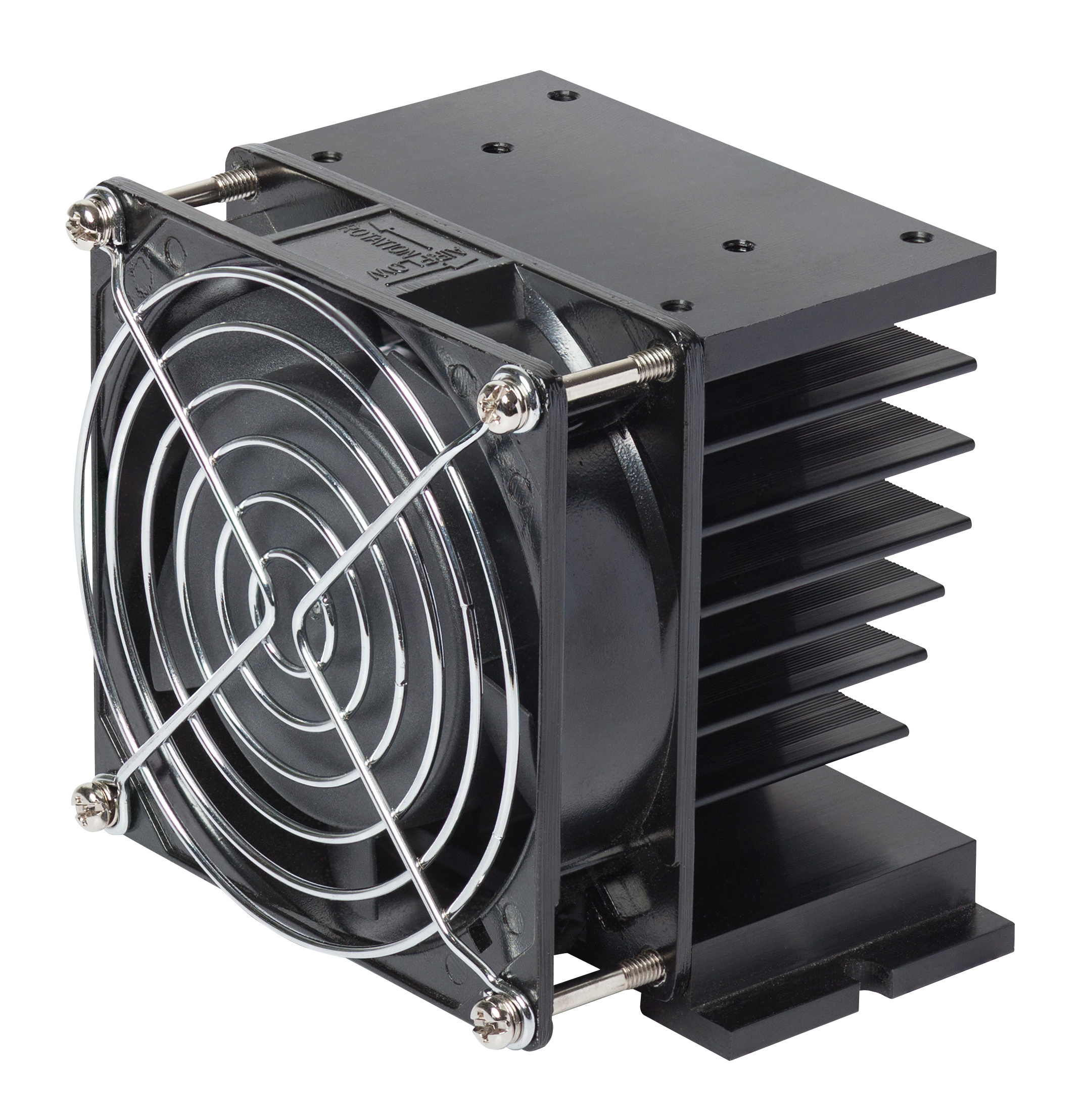

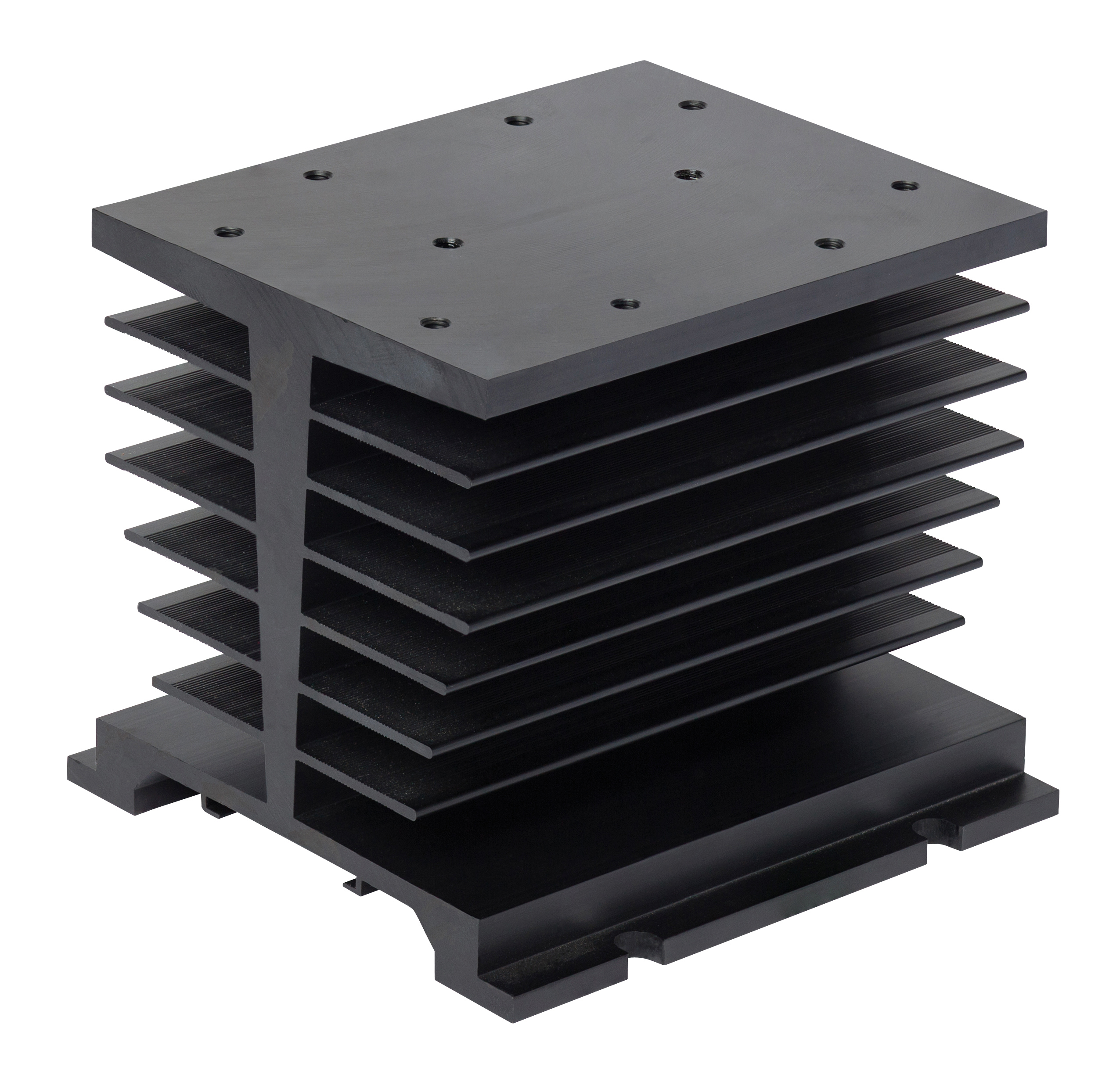

	RH16-F	RH08	RH08-F
Розміри, мм	106 x 80 x 96	106 x 110 x 96	106 x 140 x 96 mm
Маса, г	645	825	1095
Тепловий опір, °С/Вт	0,6	0,8	0,35
Додаткове обладнання	вентилятор	-	вентилятор
Монтаж	на панель або DIN-рейку 35 мм
Сумісні реле	RSR52/54/92/95	RSR52/54/62/92/92-…-T/95

(1) Кліпса RDR-10 для радіатора RH19A: для встановлення на DIN-рейку 35 мм (6 отворів під гвинти M4)
(2) Кліпса RDR-30 для радіатора RH17A: для встановлення на DIN-рейку 35 мм (6 отворів під гвинти M3)

pdfДокладніше (англ.)
