Технологія PUSH-IN в нових колодках для реле від Relpol

RSS

25.02.2020


Компанія Relpol розробила та почала виробництво безгвинтових контактних колодок за технологією PUSH-IN (натисни-щоб-під’єднати). Колодки не мають гвинтів для затиску проводів, що значно полегшує та прискорює процедуру монтажу. Колодки PUSH-IN можуть використовуватись як звичайні вироби для загальних випадків застосування, так і на об’єктах з підвищеним рівнем вібрацій.

Представлено три типи виробів з монтажем за новою технологією PUSH-IN:

  • GZP4 – для реле R2N, R4N
  • GZP80 – для реле RM84, RM85, RM85 inrush, RM85 105 °C sensitive, RM87L, RM87L sensitive, RM87P
  • GZ14P – призначені для сектора енергетики та РЗА — для R15 — 4 CO

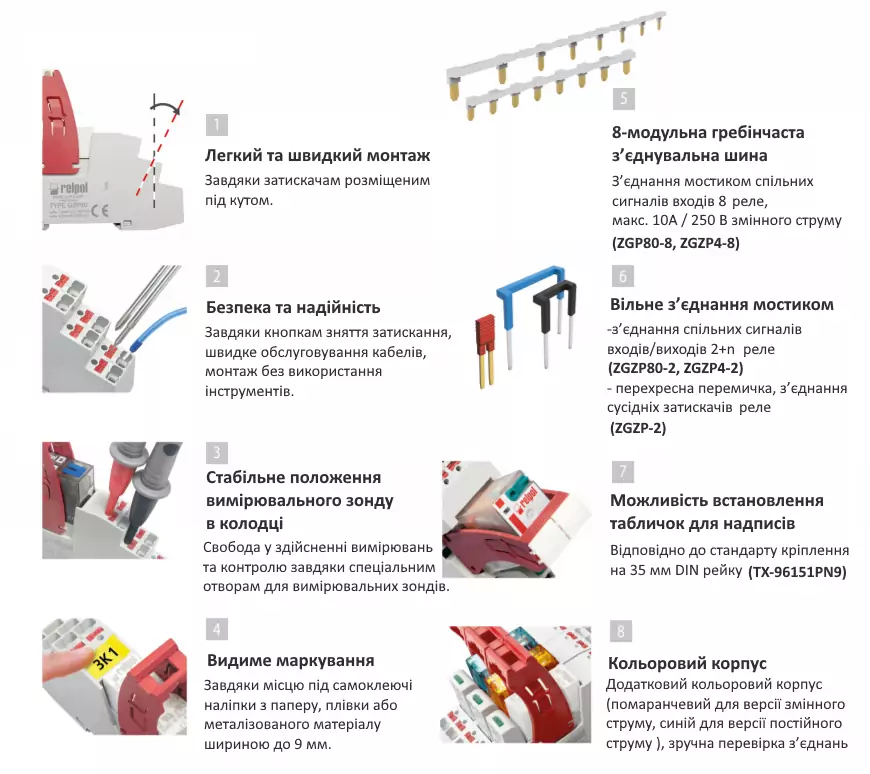

Особливості контактних колодок Relpol PUSH-IN:

  • легкий монтаж реле — унікальна система установки реле в колодку (гарантовано правильний та швидкий монтаж реле);
  • отвори для вимірювальних зондів — эргономічне розтошування, стабільне положення зонду у відповідному вимірювальному отворі, зручність довготривалих вимірювань або оперативного моніторингу параметрів електричних кіл.

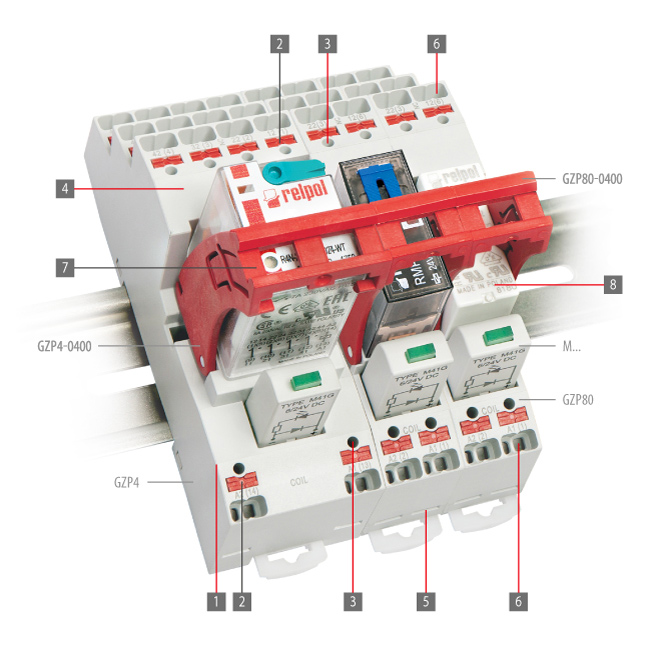

Реле Push-IN

Реле Push-IN

Технічна інформація про GZP4 контактні колодки Relpol PUSH-IN

  • монтаж на рейці 35 мм (EN 60715) або на панелі (2 гвинти M3);
  • на 2 групи контактів 12 A / 300 V AC, або 4 групи контактів 8 A / 300 V AC;
  • максимальний переріз монтажного проводу: без кабельного накінечника 2 x 1,5 мм2 / з кабельним накінечником 2 x 1 мм2;
  • довжина зачищеної ділянки монтажного проводу — 8…10 мм;
  • розміри: 97 x 31 x 45,9 (75,8) мм, вага 76 г.;
  • додаткове обладнання: скоби-виштовхувачі GZP4-0400, GZT4-0040, пружинні кліпси G4_1052; модулі сигнальні / захисні типу M…

Технічна інформація про GZP80 контактні колодки Relpol PUSH-IN

  • монтаж на рейці 35 мм (EN 60715) або на панелі (1 гвинтом M3);
  • на 1 групу контактів 12 A / 300 V AC, або 2 групи контактів 8 A / 300 V AC, растр 5 мм;
  • максимальний переріз монтажного проводу: без кабельного накінечника 2 x 1,5 мм2 / з кабельним накінечником 2 x 1 мм2;
  • довжина зачищеної ділянки монтажного проводу — 8…10 мм;
  • розміри: 97 x 15,9 x 45,9 (75,8) мм, вага 46 г.;
  • додаткове обладнання: скоби-виштовхувачі GZP80-0400, GZT80-0040, пружинні кліпси GZM80-0041; модулі сигнальні / захисні типу M…

Технічна інформація про GZ14P контактні колодки Relpol PUSH-IN

  • монтаж з заднього боку панелі;
  • на 4 групи контактів 10 A / 250 V AC;
  • максимальний переріз монтажного проводу: без кабельного накінечника 2 x 2,5 мм2 / з кабельним накінечником 2 x 1,5 мм2;
  • довжина зачищеної ділянки монтажного проводу — 10 мм;
  • розміри: 46,2 x 92,2 x 44,7(75,8) мм, вага 90 г.;
  • додаткове обладнання: пружинні кліпси GZM14_0737

Дані нові колодки вже доступні для замовлень
