Датчик диференціального тиску на низькі діапазони Dwyer

RSS

08.04.2020

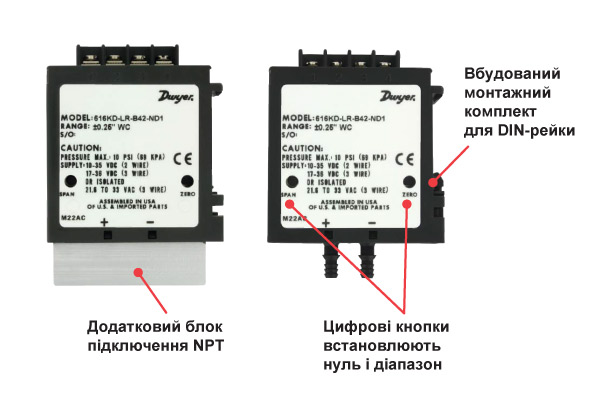

Датчик диференціального тиску серії 616KD-LR дуже простий в експлуатації, що робить його ідеальним вибором для монтажників та фахівців з технічного обслуговування. Серія 616KD-LR не тільки має менший розмір в порівнянні з, зазвичай, більш громіздкими конструкціями аналогічних датчиків, але й повністю виключає необхідність використання вторинних приладів для визначення діапазону під час калібрування. Правильність калібрування досягається за допомогою однієї цифрової кнопки ZERO або SPAN (нуль або максимум). Ніяких додаткових джерел тиску тиску або окремих пристроїв калібрування не потрібно.

Висока точність, діапазони до 0,1 дюймів водяного стовпа (25 Па)

Особливості і переваги

  • Широкий спектр низьких діапазонів і висока точність дозволяють використовувати 616KD-LR для багатьох задач, не застосовуючи при цьому додаткове обладнання та уніфікуючи конструкцію.
  • Калібрувальні кнопки для установки нуля і діапазону економлять час на установку і обслуговування протягом всього терміну служби.
  • Економічний і компактний пристрій, що особливо підходить для сегменту OEM, де простір, простота і обсяг є ключовими.
  • Одночасні виходи струму і напруги.
  • Додаткове технологічне з'єднання 1/8˝ NPT для використання спільно з фітингами з круговими зубцями або компресійними фітингами для використання з металевими трубами.

Застосування

  • Водяний нагрівач
  • VAV-системи

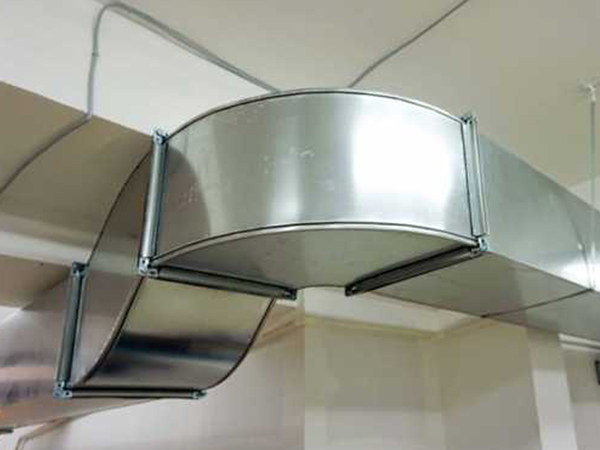

  • Тиск в каналі

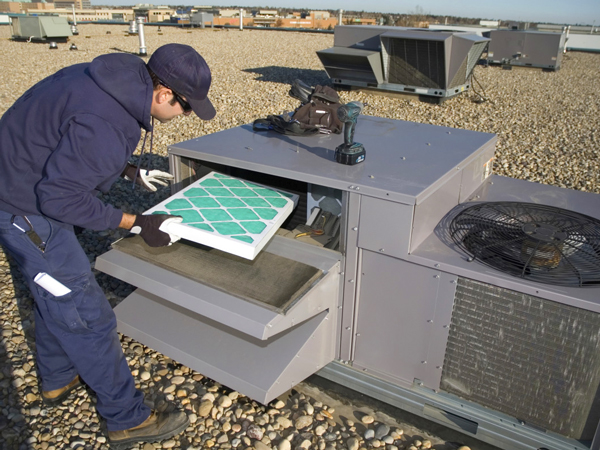

  • Моніторинг фільтра

Технічні характеристики

Застосування: повітря і негорючі, сумісні гази.
Змочувані матеріали: проконсультуйтеся з виробником.
Точність: ± 0,25% FS для ± 0,4 ° (100 Па) і ±0,5 ° (125 Па), ± 0,5% FS для ± 0,25 ° (60 Па) і ±1% FS для ± 0,1 ° (25 Па).
Стабільність: ± 1% / в рік FSO.
Межі температури: від 0 до 140 ° F (від -17,8 до 60 ° C).
Межі тиску: макс. 1 psi, при роботі; 10 фунтів на квадратний дюйм.
Вимоги до живлення: від 10 до 35 В постійного струму (2 дроти), від 17 до 36 В постійного струму або від 21,6 до 33 В змінного струму (3 дроти).
Вихідний сигнал: від 4 до 20 мА (2 провідний), від 0 до 5 В
Корекція нуля і діапазону: кнопки.
Опір шлейфу: струмовий вихід: від 0 до 1250 Ом;
Вихід напруги: хв. опір навантаження 1 кОм.
Споживання струму: макс. 40 мА.
Електричні з'єднання: гвинтова клемна колодка.

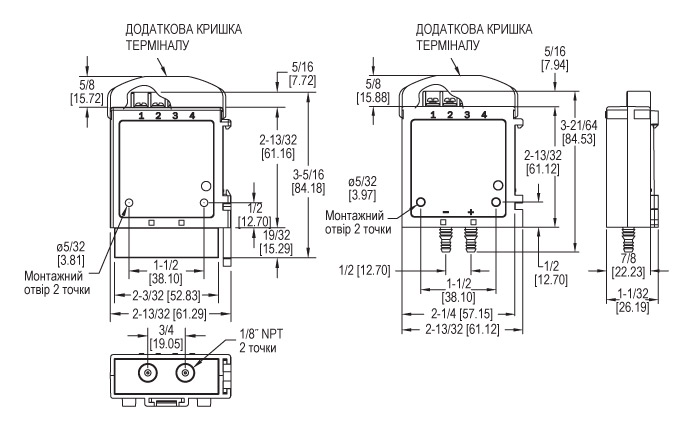

Підключення: фітинги з круговими зубцями, компресійні фітинги двох розмірів, відповідно, 1 / 8˝ і 3 / 16˝ (3 мм і 5 мм) для гумових або вінілових труб або 1 / 8˝ NPT.
Клас захисту: NEMA1 (IP20).
Орієнтація монтажу: вертикально, при цьому натискні з'єднання спрямовані вниз.
Вага: 1,8 унції (51 г).
Сертифікати: CE.

Модельна схема

Модель 616KD-LR -A 34 -B D1 -FC 616KD-LR-A34-BD1-FC
Серія 616KD-LR




Диференціальний перетворювач тиску
Точність
A
B
D




0.25% точності FS
1.0% точності FS
0.5% точності FS
Діапазон

31
32
34
35
41
42
44
45
61
62
64
65
71
72
74
75



0 до 0.1 дюймів водяного стовпа1
0 до 0.25 дюймів водяного стовпа2
0 до 0.4 дюймів водяного стовпа
0 до 0.5 дюймів водяного стовпа
0 до ±0.1 дюймів водяного стовпа1
0 до ±0.25 дюймів водяного стовпа2
0 до ±0.4 дюймів водяного стовпа
0 до ±0.5 дюймів водяного стовпа
25 Па1
60 Па2
100 Па
125 Па
0 до ±25 Па1
0 до ±60 Па2
0 до ±100 Па
0 до ±125 Па
З’єднання


B
N


Пластиковий затискач
1 / 8" конічна трубна різьба NPT з передньої кнопки
Вихід



D1
D2
D3
D4

Від 4 до 20 мА і від 0 до 10 В
Від 4 до 20 мА і від 0 до 5 В
Від 4 до 20 мА і від 2 до 10 В
Від 4 до 20 мА і від 1 до 5 В
Опції




AT
COC
FC
NIST
TC
Алюмінієва планка
Сертифікат відповідності
Сертифікат заводського калібрування
NIST сертифікат про перевірку калібрування
Кришка терміналу

1 Тільки точність для B
2 Для B і D тільки точність.

Аксесуари

Модель Опис
A-360 Алюмінієва DIN-рейка 1 м
A-618 Захисна кришка
