Лазерні датчики переміщення серії BD Autonics

RSS

14.05.2020

Серія BD

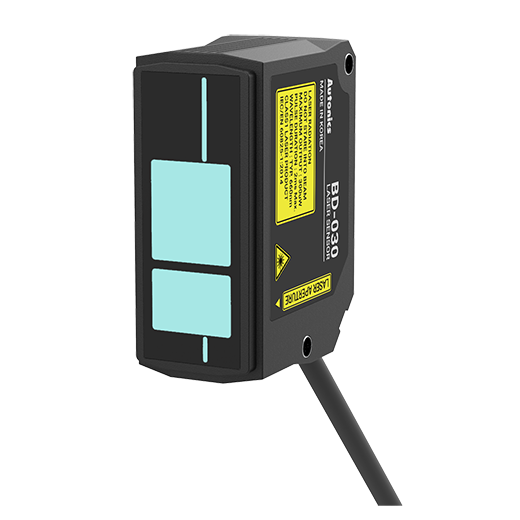

Лазерний датчик переміщення (головка датчика та підсилювач)

Лазерні датчики переміщення серії BD можуть вимірювати товщину, ширину, різницю рівня, розбіжність, кривизну, рівність контрольованого об'єкта.

Датчики цієї серії забезпечують високу точність і стабільність вимірювання незалежно від кольору і матеріалу контрольованого об'єкта. Голівка датчика і підсилюючій пристрій відокремлюються для легшого обслуговування. Конструкція датчика дозволяє з'єднувати до 8 підсилювачів із захистом від взаємних перешкод.

Основні характеристики

  • Легке обслуговування завдяки можливості чутливої головки і блоку підсилювача від датчика
  • Максимальна роздільна здатність: 1 мкм (залежно від моделі)
  • Точне вимірювання незалежно від кольору і матеріалу контрольованого об'єкта
  • Можливість з'єднання до 8 блоків підсилювачів датчика
    : Взаємна функція запобігання перешкод та автоматичний вибір каналів
  • Підтримка декількох математичних функцій (додавання, віднімання, середнє значення)
  • Різні функції фільтра для стабільного вимірювання (середне значення, диференціал та медіана переміщення)
  • Автоматична установка чутливості (установка по 1 або 2 точкам)
  • Кріплення на DIN-рейку або настінне (для кріплення на стіну необхідний кронштейн)
  • Ступінь захисту чутливої головки IP67

Точне вимірювання переміщення об'єктів з різних матеріалів

Датчики дозволяють з високою точністю контролювати об'єкти, виготовлені з різних матеріалів, і об'єкти різного кольору, таких як чорний або білий папір, вироби з нержавіючої сталі і гуми, а також друковані плати.

Легка конфігурація з фільтрами середнього значення, диференціала та медіани переміщення

Середне значення, диференціал та медіана переміщення дозволяють точно та стабільно коригувати значення вимірювань у разі непередбачених змін у вигляді механічного шуму чи інших факторів.

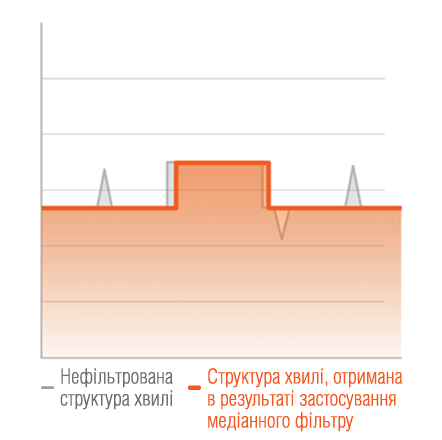

Медіанний фільтр

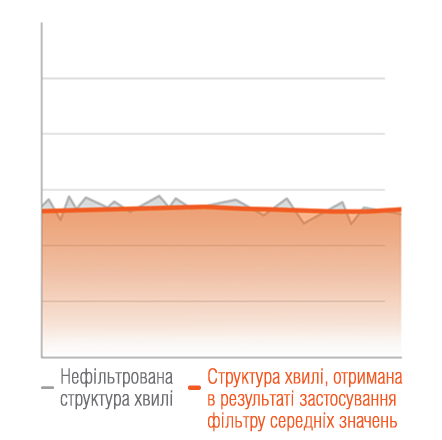

Фільтр середнього значення

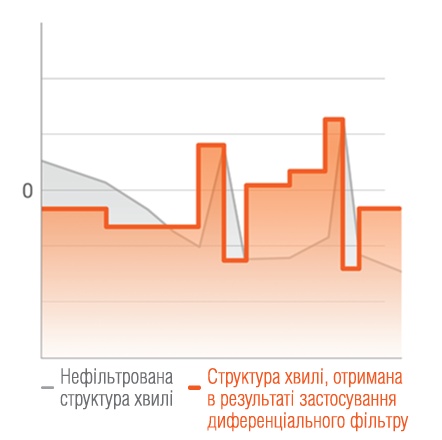

Диференційний фільтр

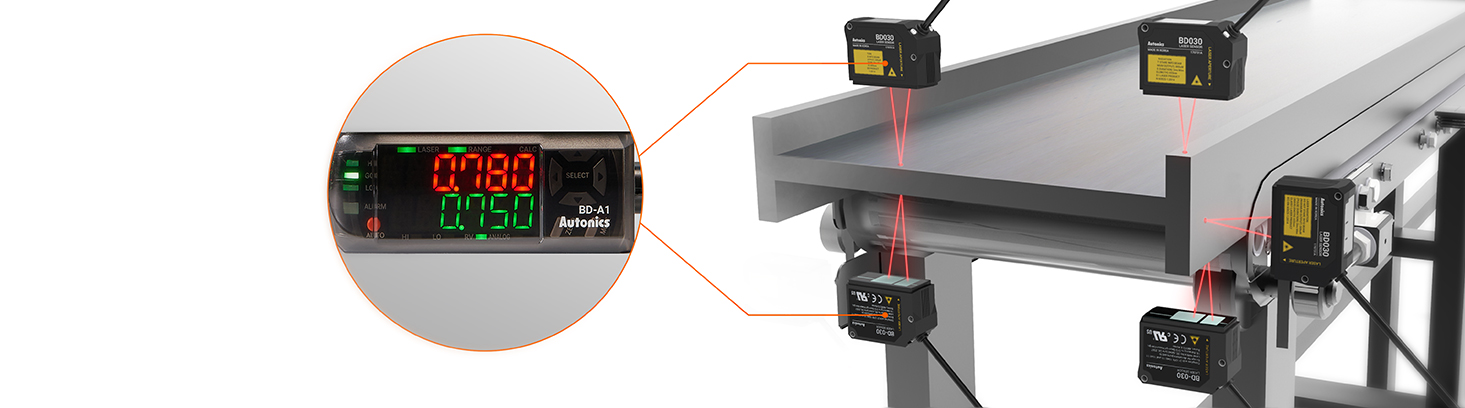

Математичні функції

Підтримує різні функції обчислення (OFF, ADD-AB, SUB-AB, AVG)

  • OFF: незалежне вимірювання (функція обчислення не використовується)
  • ADD-AB: додає вимірювані значення з головок датчиків A / B (використовується для вимірювання товщини)
  • SUB-AB: віднімає вимірювані значення з головок датчиків A / B (використовується для вимірювання різниці рівнів / невідповідності)
  • AVG: усереднює вимірювані значення від усіх підключених головок датчиків (використовується для визначення рівністі)
  • При з'єднанні декількох підсилювачів датчика доступно не більше 2-х математичних функцій

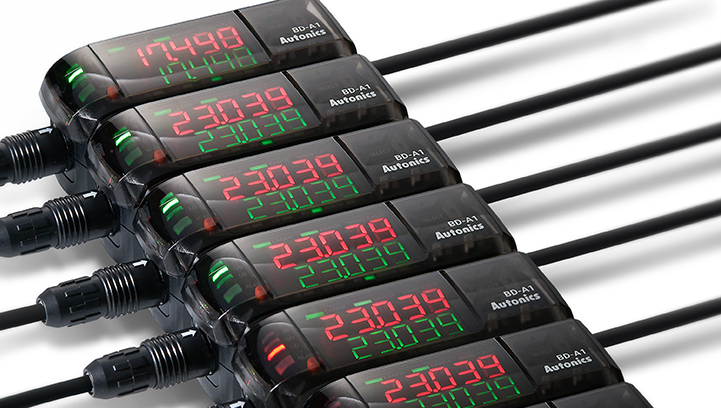

З'єднання підсилюючих блоків датчика і захист від взаємних перешкод

Датчик дозволяє з'єднувати до 8 підсилюючих блоків. При з'єднанні декількох підсилювачів ПЗ автоматично сортує канали цих підсилювачів (живлення кожного підсилювального блоку має здійснюватися від окремого джерела живлення).


Галузі використання

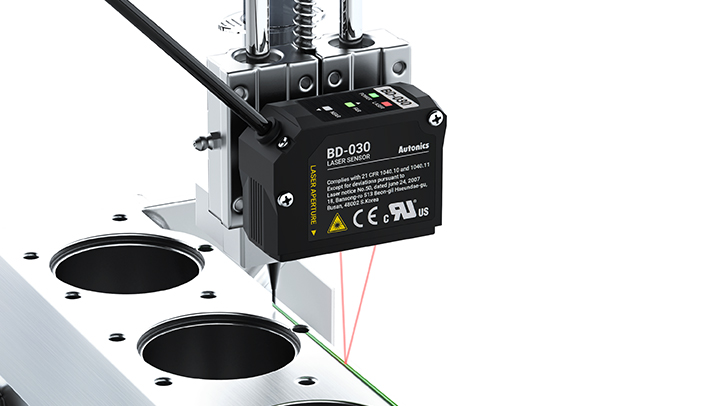

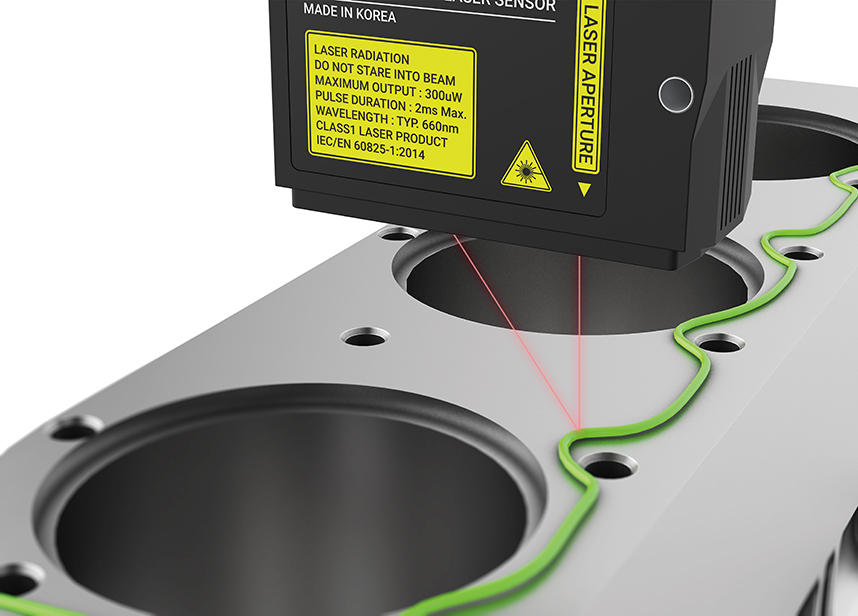

Виробництво блоку циліндрів

Датчики переміщення можна використовувати для вимірювання різниці висоти деталей в блоці циліндрів.

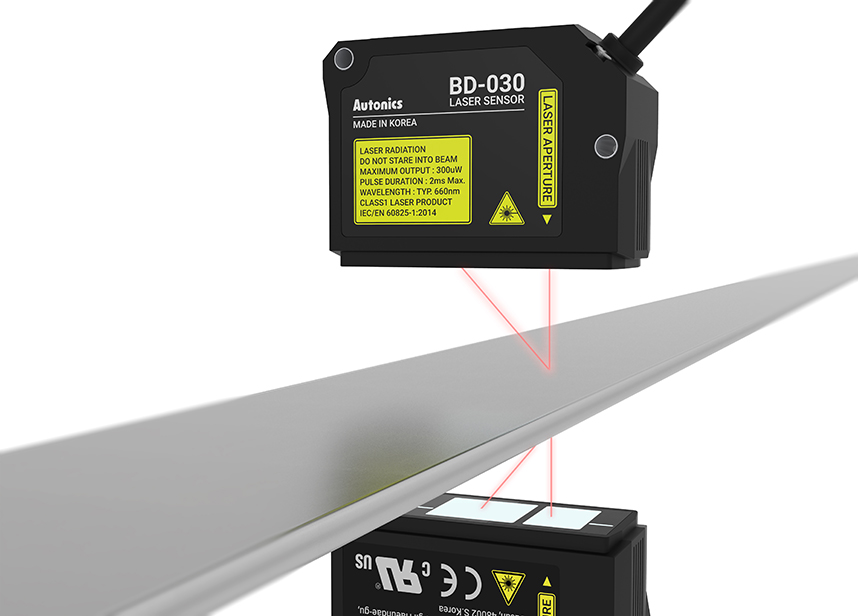

Виробництво сталевих плит

Датчики переміщення можуть використовуватися для вимірювання товщини сталевих плит.

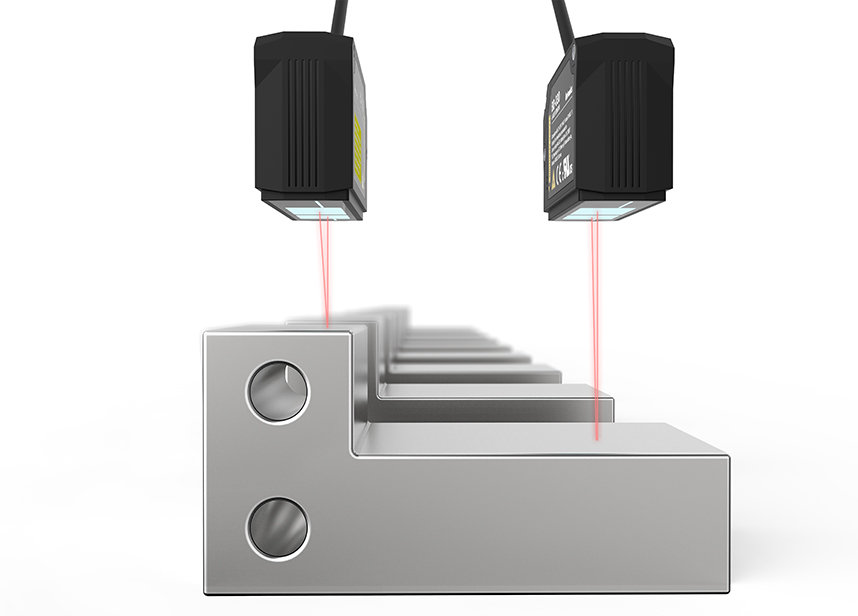

Виробництво автомобільних деталей

Датчики переміщення можуть використовуватися для вимірювання різниці рівнів різних автомобільних деталей.

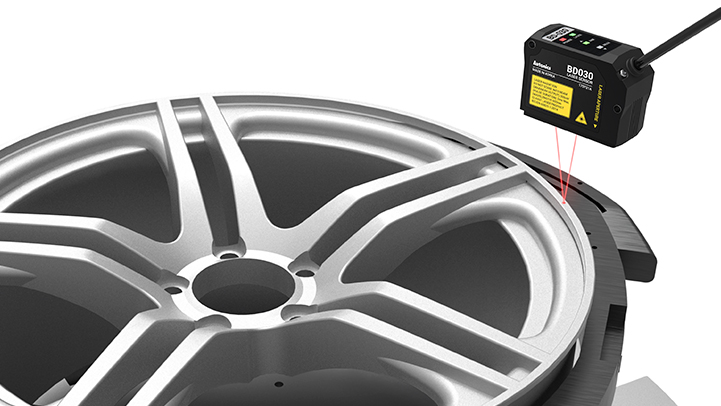

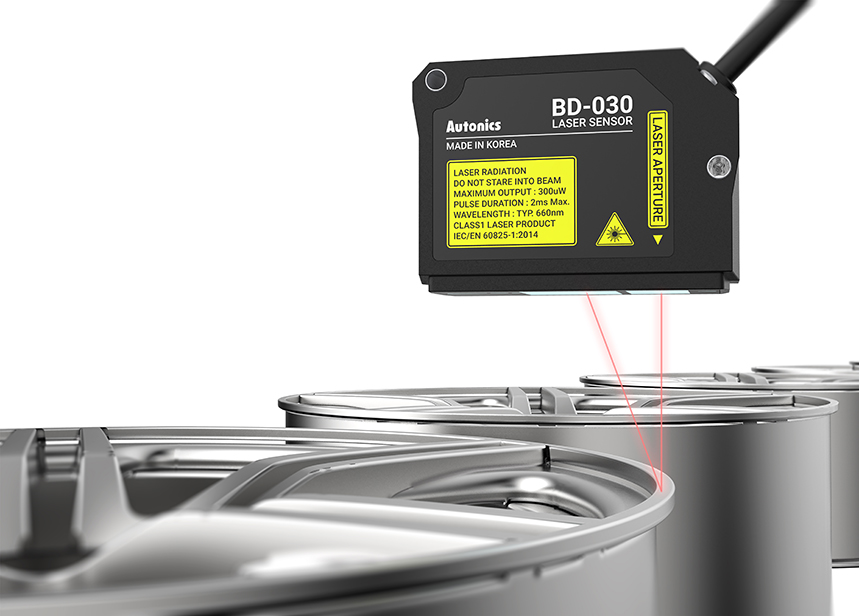

Виробництво автомобільних деталей

Датчики переміщення можуть використовуватися для вимірювання рівністі автомобільних колес.
