Датчики фотоелектричні Autonics в надкомпактному плоскому корпусі

RSS

02.04.2021

Надкомпактні, плоскі фотоелектричні датчики серії BTF Autonics ідеально підходять для встановлення в обмеженому просторі і компактних системах. Ці датчики товщиною всього 3,7 мм оснащені вбудованими підсилювачами і здатні виявляти об'єкти дуже малих розмірів, зокрема металеві провідники і напівпровідникові чіпи. Крім того, конструкція датчиків серії BTF забезпечує ступінь захисту IP67, а монтажні кронштейни виготовлені з нержавіючої сталі, що дозволяє створювати надійні і довговічні рішення для виявлення об'єктів в різних умовах.

  • Надкомпактні датчики товщиною всього 3,7 мм:
    • Ш13 × В19 × Д3,7 мм (тип датчика – перетин променя);
    • Ш13 × В24 × Д3,7 мм (тип датчика – дифузний, з функцією заглушення заднього плану BGS)
  • Способи виявлення та мінімальний розмір об'єкта виявлення:
    • на перетині променя (BTF1M): Ø2,0 мм;
    • дифузійне відбиття від об'єкта (BTF30): Ø0,2 мм (на відстані 10 мм);
    • відображення з заглушенням заднього плану (BTF15): Ø0,2 мм (на відстані 10 мм).
  • На відстань спрацьовування може впливати стан навколишнього середовища
  • Максимальна відстань спрацьовування: 1 м (при типі датчика «на просвіт»)
  • Індикатор стабільного виявлення (зелений LED) та індикатор спрацьовування (червоний LED)
  • Кріпильні кронштейни з нержавіючої сталі 304
  • Ступінь захисту IP67 (стандарт МЕК)
Виявлення пальців

Ультраплоский

Виявлення руки

Максимальна дистанція виявлення

Виявлення пальця-руки

Виявлення невеликих об'єктів

7-сегментний дисплей

Функція BGS

Збільшена відстань

Ступінь захисту

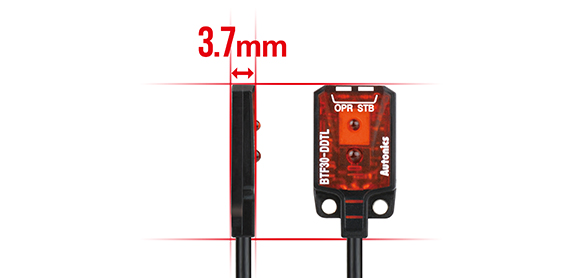

Ультратонкий

Товщина 3,7 мм товщини ідеально підходить для встановлення у вузьких місцях і невеликих механізмах

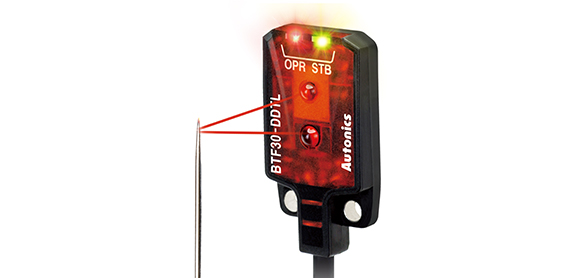

Виявлення невеликих об'єктів Ø0,2 мм

Датчик виявляє об'єкти до Ø0,2 мм, зокрема металеві дроти, напівпровідникові чіпи, тонкі термопари тощо.

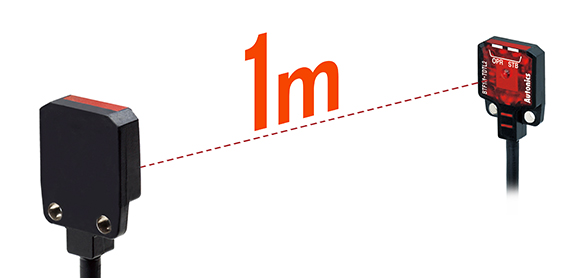

Максимальна дистанція виявлення до 1 м

Компактні датчики здатні реагувати на об'єкт на відстані до 1 м (тип датчика – на перетині променя)

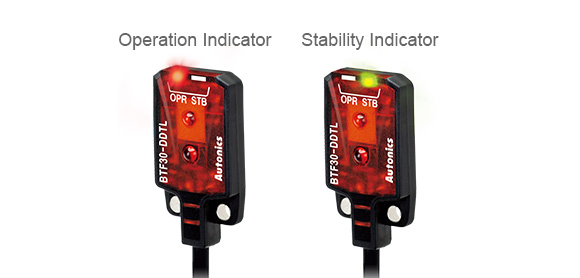

Перевірка стану датчика

Датчики мають індикатори стану (зелений LED) та індикатори спрацьовування (червоний LED)

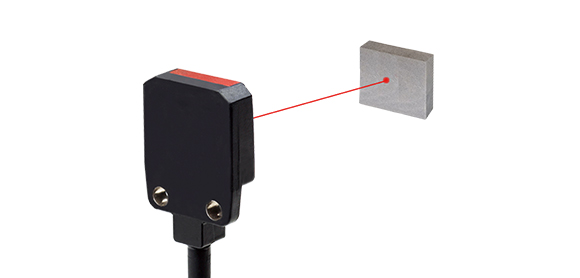

Видима точка виявлення

Видима червона точка дозволяє користувачеві точно націлити промінь в необхідне місце.

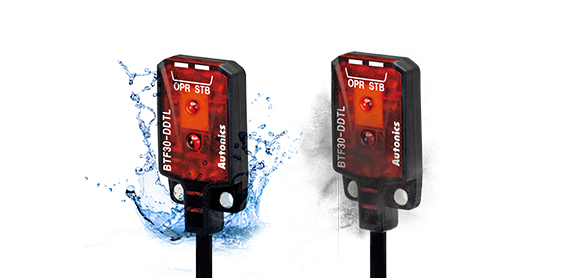

Ступінь захисту IP67

Ступінь захисту IP67 забезпечує надійну і безпомилкову роботу датчика навіть у вологих і запилених приміщеннях.

Галузі застосування

Виробничі транспортувальні лінії

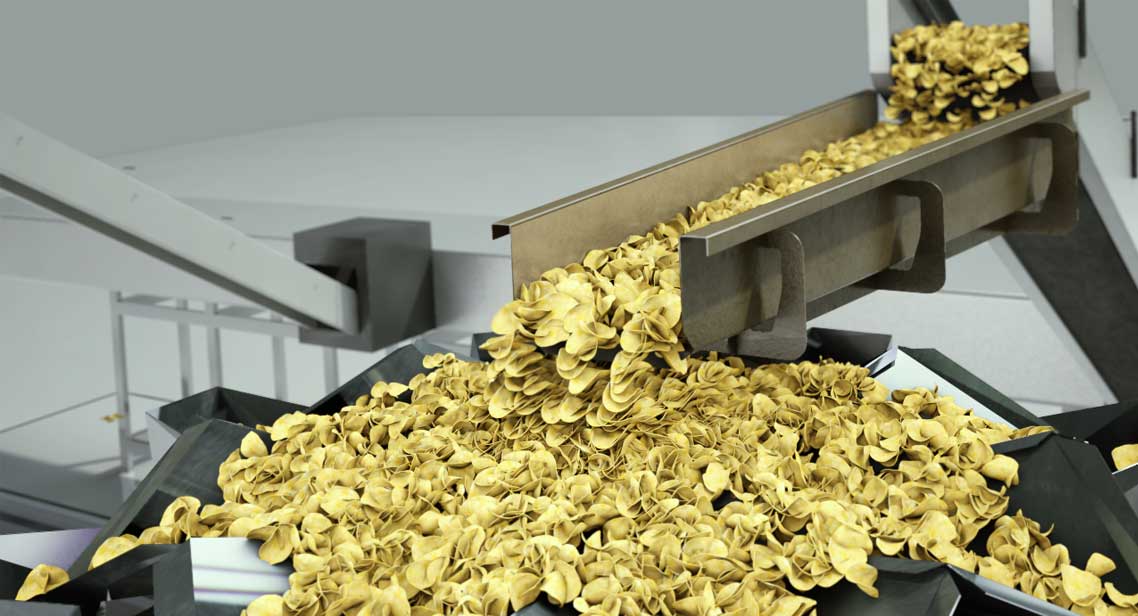

Виробництво і пакування картопляних чіпсів

Це приклад застосування процесу виготовлення картопляних чипсів та упаковки з використанням продуктів Autonics.

Пресувальні верстати

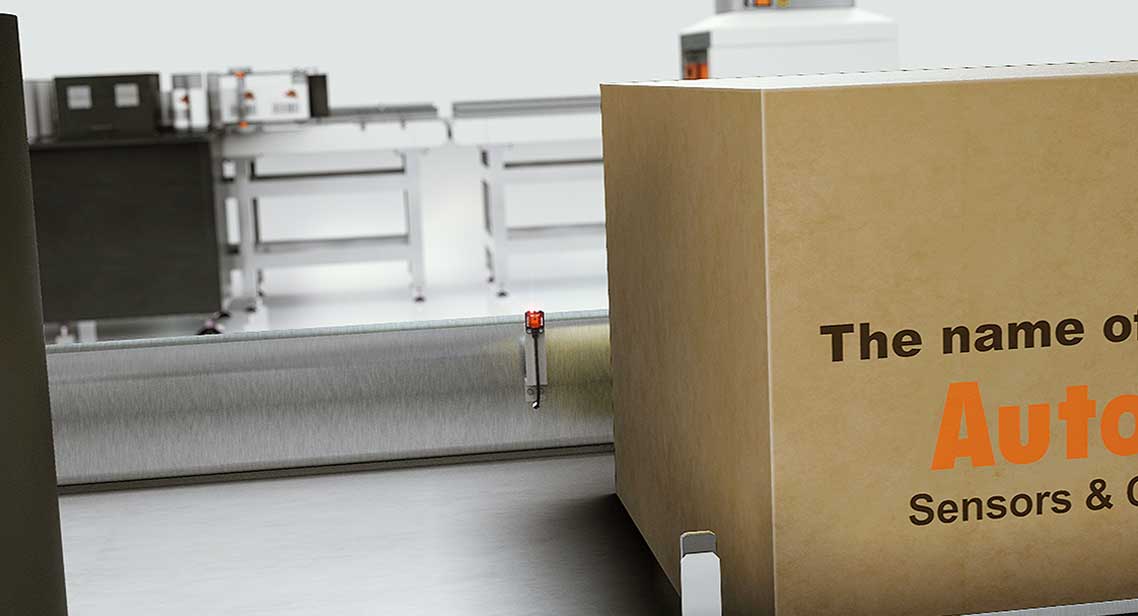

Маркування ящиків

Ультратонкі фотоелектричні датчики встановлюються в вузьких місцях, щоб виявити наявність ящиків, що транспортуються після маркування.
