Перетворювачі частоти i550 protec Lenze - компактні, масштабовані, надійні

RSS

12.07.2021

i550 protec

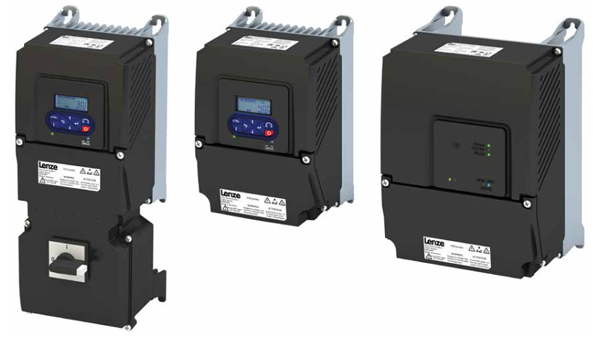

i550 protec — нова серія перетворювачів частоти Lenze з діапазоном потужностей від 0.37 до 22 кВт (заплановано розширення до 75 кВт).

Особливості: компактна конструкція, масштабованість і виняткова зручність у використанні.

У тих випадках, якщо для вашого пристрою необхідно багато вільного місця, пристрій має модульну конструкцію або простір в шафі керування обмежений, універсальний перетворювач частоти i550 protec забезпечить вам ідеальне рішення — встановлення поруч з електродвигуном. Перетворювачі цієї серії ідеально підходять для багатьох галузей застосування — конвеєрних систем, пакувальних машин, вентиляційних і насосних систем.

У перетворювачах i550 protec використовується технологія, яка вже відмінно зарекомендувала себе в пристроях серії i550 cabinet; єдина відмінність полягає тільки в більш високому ступені захисту корпусу і адаптованої конструкції.

Переваги:

  • Високий ступінь захисту IP 66 (NEMA 4X), завдяки якому допускається експлуатація як всередині, так і зовні приміщень, забезпечує захист від води і пилу і надає можливість застосування i550 protec в жорстких умовах навколишнього середовища.
  • Перший на ринку децентралізований привід з інтерфейсом для підключення пристроїв IO-Link.
  • Векторне керування без зворотнього зв’язку для синхронних двигунів.
  • Інтуїтивно зрозумілий інтерфейс забезпечує швидке налаштування і просту навігацію при виборі параметрів.
  • Електронний програмний модуль (EPM) для простого введення в експлуатацію та заміни пристроїв цієї серії.
  • Вбудований діагностичний інтерфейс USB Micro.
  • Опціонально можливе оснащення пультом або WiFi модулем.

Ось так просто можуть бути інтегровані ПЧ серії i550 protec

Три метода налаштування

Завдяки продуманому інженерному підходу висока функціональність залишається неодмінним атрибутом всієї продукції Lenze. Налаштування параметрів і введення в експлуатацію вражають своєю простотою завдяки чіткій структурі і зрозумілим діалоговим вікнам, що дозволяє швидко і впевнено досягти бажаного результату.

i550 protec

  • Пульт
    Необхідно тільки встановити кілька ключових параметрів, як наприклад, час розгону / гальмування, що можна зробити дуже швидко за допомогою пульта.

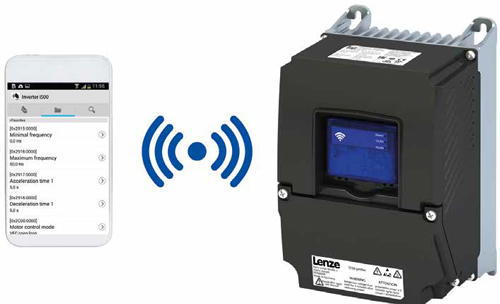

  • Додаток SMART keypad
    Інтуїтивно зрозумілий додаток, який встановлюється на смартфон з ОС Android або iOS, легко адаптується для простого застосування: наприклад, для конвеєрних систем.
  • EASY Starter
    У разі, якщо повинні бути задані такі функції, як потенціометр двигуна або контроль послідовності дій для додатка позиціонування, найкраще використовувати інструментальний додаток EASY Starter.

Технічні дані

i550 protec
Мережа 1 фаза, 120 В змінного струму 0.37 ... 1.1 кВт (0.5 ... 1.5 л.с.)
1 фаза, 230 В змінного струму 0.37 ... 2.2 кВт (0.5 ... 3 л.с.)
1/3 фази, 230 В змінного струму 0.37 ... 23 кВт (0.5 ... 4 л.с.)
3 фази, 230 В змінного струму 3 ... 11 кВт (4 ... 30 л.с.)
3 фази, 400 В змінного струму / 480 В змінного струму 0.37 ... 11 кВт (0.5 ... 30 л.с.)
3 фази, 600 В змінного струму 0.75 ... 3 кВт (1 ... 4 л.с.)
Режим при перенавантаженні Режим S1: 150 %, режим S6: 200 %
Інтерфейси Цифрові входи/виходи (5/1), аналогові входи/виходи (2/1)
Реле
Підключення зовнішнього джерела живлення 24 В
Вхід термоконтакту/давача температури з позитивним ТКС (PTC)
Інкрементальний енкодер HTL (100 кГц)
Вбудований USB-роз'єм
CANopen, EtherCAT, Ethernet/IP, Modbus RTU, Modbus TCP, PROFINET, IO-Link
Вбудований гальмівний переривник
Підключення шини постійного струму
Відповідність нормам і сертифікати CE, UL, CSA, EAC, RoHS2, IE2 відповідно до EN 50598-2
Функції Керування по U/f характеристиці лінійної/квадратичної залежності (VFC plus)
Векторне керування без зворотнього зв'язку (SLVC)
Функція енергозбереження (VFC eco)
Сервокерування (SC-ASM) зі зворотним зв'язком
Векторне керування без зворотнього зв'язку для синхронних електродвигунів
Векторне керування зі зворотним зв'язком, U/f — характеристика
Керування з використанням U/f характеристики зі зворотним зв'язком
Гальмування постійним струмом
Контроль гальмівної характеристики для керування гальмом з низьким ступенем зношування
Гальмування з використанням гальмівного резистора
S-образні криві для плавного прискорення і затримки
Контур автопідхвату, ПІД-регулятор
Технологія безпеки Технологія безпеки Безпечне відключення моменту (STO)

Конфігуратор i550 protec
