ATyS A – ATyS C з вбудованим контролером АВР

Компанія Socomec пропонує готові комплекти АВР серій ATyS A – AtyS С: перекидні моторизовані рубильники від 125 А до 3200 А з вбудованим контролером АВР. Нові комплекти відповідають стандарту IEC 60947-6-1 та забезпечують швидке введення в експлуатацію.

ATyS A і ATyS C – це 4-полюсні перекидні моторизовані рубильники з індикацією розриву для застосувань в схемах “мережа–мережа” та “мережа–генератор”. В автоматичному режимі вони дозволяють контролювати та перемикати напругу між двома джерелами електроживлення відповідно до параметрів, налаштованих за допомогою DIP-перемикачів. Забезпечують швидке введення в експлуатацію (від 2 до 3 хв.). Призначені для використання в системах електропостачання низької напруги, де допустимі короткочасні перебої в електропостачанні.

Можливий віддалений моніторинг ATyS C за допомогою інтерфейсу зв’язку RS485.

Переваги

Швидке введення в експлуатацію

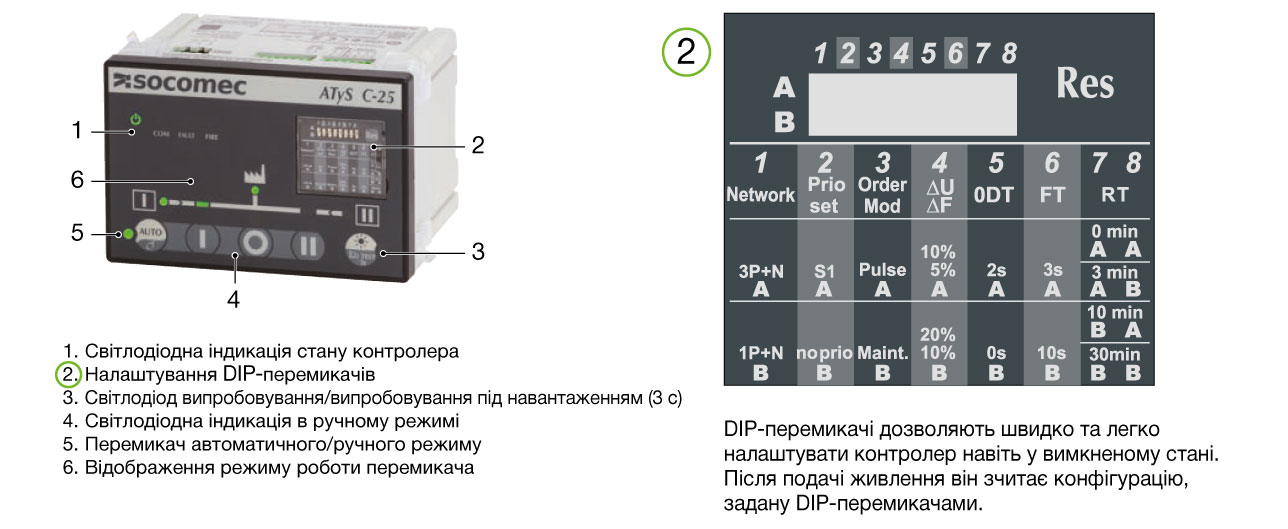

Завдяки конструкції, що дозволяє вводити їх в експлуатацію за допомогою восьми DIP-перемикачів, для налаштування параметрів потрібна лише викрутка. Забезпечують швидке введення в експлуатацію (2–3 хвилини).

ATyS C з комунікаційним інтерфейсом RS485

Інтерфейс зв’язку RS485 пропонує можливості віддаленого моніторингу наявних джерел електроживлення та їх параметрів та таймерів. Швидкість зв’язку до 38400 бод.

Дизайн

Завдяки щитовому дизайну забезпечується легкий монтаж контролера АВР на двері шафи, ступінь захисту IP4x та доступ до візуальної інформації про положення перемикача, а також до опції ручного дистанційного керування.

Watchdog реле

ATyS A та ATyS C оснащені реле Watchdog, яке в режимі реального часу інформує користувача про робочий стан пристрою та готовність до перемикання джерел електроживлення.

Кабельний джгут

Кабельний джгут – це зручний аксесуар для монтажу перекидних моторизованих рубильників ATyS A та ATyS C. Він призначений для підведення напруги та забезпечує надійний зв’язок між контролером та перекидним моторизованим рубильником. Контролер виконує функції:

• відстеження наявності джерел електроживлення
• моніторингу доступності комутатора перемикання
• електричне блокування
• керування та перемикання між джерелами електроживлення.

Довжина джгута кабелю становить приблизно 2 метри.

Технічні характеристики:

• Схеми роботи: “мережа-мережа” або “мережа-генератор”
• АВР з трьома стабільними позиціями: I – 0 – II
• Вбудоване механічне блокування
• Рукоятка аварійного ручного керування
• Контролер АВР живиться від вимірюваної електромережі напругою 184–300 В змінного струму
• Для контролера АВР можливе замовлення додаткового джерела електроживлення 24 В постійного струму
• Можуть працювати як в трифазних, так і в однофазних мережах
• Контроль напруги по всіх фазах
• Контроль чергування фаз
• RS485 Modbus – інтерфейс зв’язку з з ATyS C

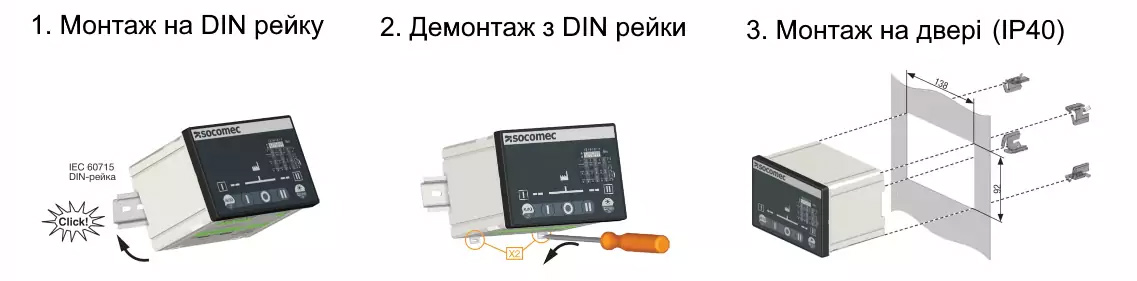

• Кріплення контролера на двері/DIN-рейці
