Новий контролер АВР ATL500 Lovato Electric з функцією NFC

RSS

17.08.2021

Контролер ATL500 Lovato Electric призначений для перемикання між двома лініям— джерелами електроенергії. Контролери цієї серії використовуються в шафах АВР, де застосовуються контактори або моторизовані рубільники.

Новий контролер ATL500 об'єднує в собі всі функції повноцінних реле контролю фази, дозволяє заощадити місце в електромонтажній шафі за рахунок встановлення його на двері, а також зменшити час на монтаж в цілому.

Вам не треба встановлювати додаткові ПЛК — вбудоване реле контролю фаз ATL500 має функції затримок та взаємоблокувань, які можна легко налаштувати за допомогою потенціометрів або додатку Android NFC Lovato.

Все це дозволяє виробникам захисного обладнання та кінцевим замовникам отримати значну економію часу та бюджету при збереженні високої якості.

Основні особливості ATL500 Lovato Electric

  • контролер ATL500 готовий до роботи відразу «з коробки»: із заводу пристрій постачається з уставками для перемикання навантажень між основним вводом (лінія 1) та резервним вводом (лінія 2), при цьому контролер вибирає найбільш відповідне (стабільне) джерело живлення та перемикається на нього. Оперативне живлення 110-240 В AC L-N від вимірювальних ліній.
  • керування двома вводами
  • контроль 1 фази + N
  • контроль 2 фаз + N
  • контроль 3 фаз + N (для кожного вводу)
  • NFC-функція використовується для додаткового програмування на базі операційної системи Android (смартфонів та планшетів) через додаток Lovato NFC.
  • потенціометри на зворотній стороні приладу для зміни уставок затримок та блокувань в діапазоні від 0 до 60 секунд. Функція потенціометрів може бути змінена через додаток Lovato NFC
  • габаритні розміри 144 × 144 × 44 мм
  • ступінь захисту IP40 (IP65 опціонально з вбудованим EXP8001)

ATL500 безперервно контролює напругу і частоту на кожному з вводів для визначення стану в цілому і перевірки, чи знаходяться параметри вводу в заданих межах.

Контроль проводиться за такими параметрами:

  • чергування фаз і обрив фази
  • мінімальна і максимальна напруга
  • асиметрія напруг
  • мінімальна і максимальна частота

Граничні значення спрацьовування і затримки захисту ATL500 встановлені за замовчуванням на виробництві. У разі необхідності їх також можна змінити за допомогою програми LOVATO NFC.

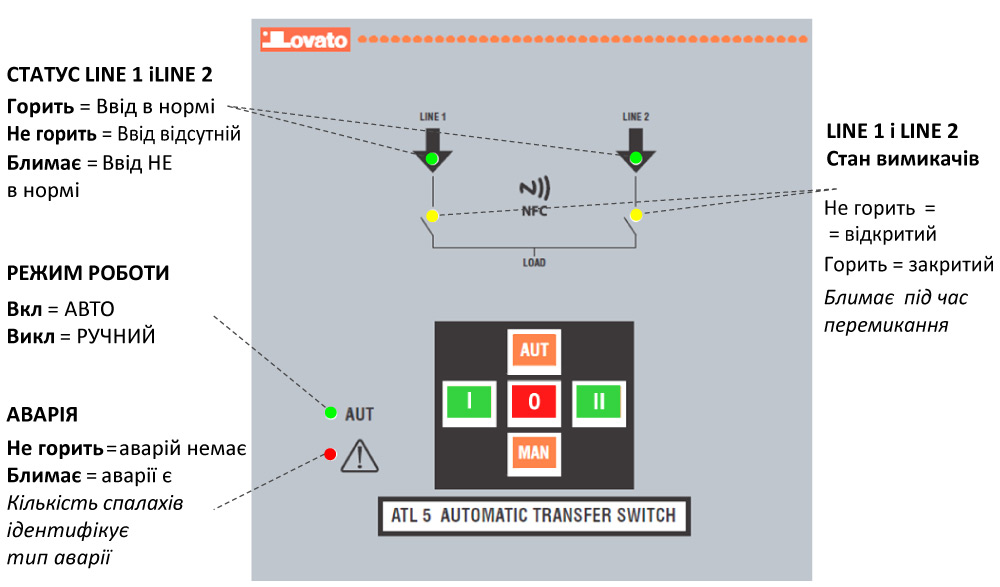

Мнемосхема на фронтальній панелі дає чітку візуальну інформацію про стан АВР:

  • 4 світлодіоди — статус вводів та стан вимикачів
  • 2 світлодіоди — наявність аварії та включеного режиму «АВТО»

Передня панель і світлодіодні індикатори на передній панелі забезпечують просту і чітку візуалізацію стану системи ATS. Вбудований зв'язок NFC дозволяє встановлювати номінальні параметри, пороги захисту, налаштування перемикання, функції вводу/ виводу тощо за допомогою пристроїв Android і додатку LOVATO NFC, що робить програмування простим, інтуїтивно зрозумілим і не вимагає використання сполучних кабелів.

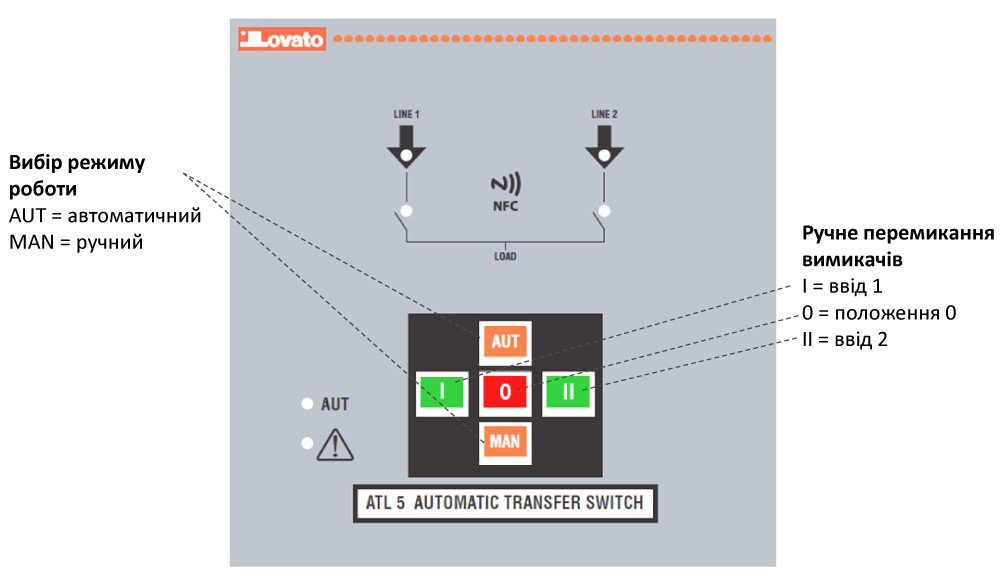

На фронтальній панелі 5 клавіш для:

  • вибору режиму роботи (АВТО або РУЧНИЙ)
  • ручне перемикання положення рубильника або контакторів I-0-II працює тільки в ручному режимі

Контролер АВР ATL500 відповідає стандартам IEC/EN 61010-1, IEC/EN 61010-2-030, IEC/EN 60947-1, IEC/EN 60947-6-1, IEC/EN 61000-6-2, IEC/EN 61000 -6-3.

Додатково є сертифікати EAC, RCM та ReTie.

За допомогою ATL 500 LOVATO Electric доповнила свою пропозицію автоматичних контролерів ATS базовим рішенням для клієнтів, яким необхідний простий і зручний у використанні пристрій.

Брошюра https://www.lovatoelectric.ru/HandlerDoc.ashx?s=PD144GB04_21.pdf&ic=79

Download NFC app from Google Play
