Главная » Прес-Центр » Новини » Компактне економне рішення для мереж постійного струму до 3200 А
24.12.2021
Використовуючи для комутації та захисту мереж постійного струму автоматичні вимикачі TERASAKI, ви отримуєте компактне рішення для розподільчого пристрою та заощаджуєте кошти.
І для цього не обов’язково шукати дорогих рішень — таких як, наприклад, повітряні вимикачі для мереж постійного струму.
Автоматичні вимикачі та вимикачі-роз'єднувачі в литому корпусі для мереж постійного струму – це вирішення проблеми. Лінійка спеціально розроблена для комутації мереж високих струмів.
Зменшені габарити системи:
Оптимізований розмір відповідно до бюджету:
Нижче наведено технічні характеристики MCCB для систем постійного струму. TERASAKI також пропонує ряд менших вимикачів (від 20 А) і рішення до 1000 В постійного струму. Для отримання додаткової інформації Ви можете зв'язатися з менеджерами в офісі.
Типорозміри | Параметр | Од. вим. | Умова | TB2 1000 | TB2 1250 | TB2 1600 | TB2 3200 | |||
---|---|---|---|---|---|---|---|---|---|---|
Макс. In для типорозміру |
|
|
|
800 | 1000 | 1250 | 1600 | 3200 | ||
Модель |
|
|
|

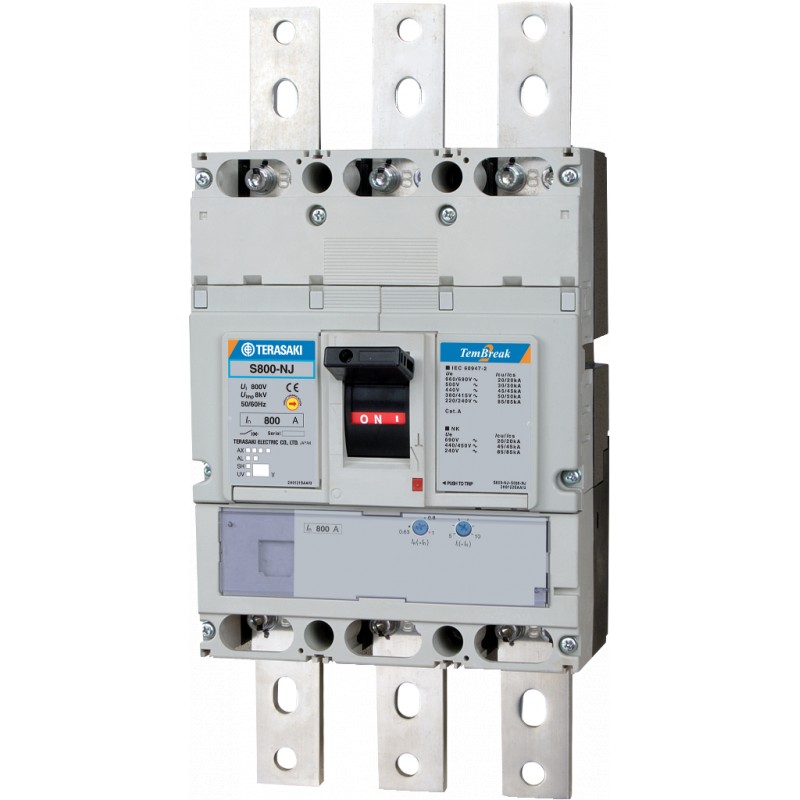

S800 | S1000 | XS1250 | XS1600 | XS2000 | XS2500 | XS3200 |
Кількість полюсів |
|
|
|
3 | 3 | 3 | 3 | 3 | 3 | 3 |
Tип |
|
|
|
ND | ND | ND | ND | ND | ND | ND |
Номінальний струм | In | A | 50 °C | 630, 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
Електричні характеристики | ||||||||||
Номінальна напруга ізоляції | Ui | В | 50/60 Гц | 800 | 800 | 690 | 690 | 690 | 690 | 690 |
Номінальна імпульсна напруга | Uimp | кВ |
|
8 | 8 | 8 | 8 | 8 | 8 | 8 |
Макс. здатність відключення EIC JIS | Icu | кА | 600 В DC | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Розміри | висота | мм | 3 полюси | 273 | 273 | 370 | 370 | 450 | 450 | 450 |
|
ширина | мм | 3 полюси | 210 | 210 | 210 | 210 | 320 | 320 | 320 |
|
глибина | мм | 3 полюси | 103 | 103 | 140 | 140 | 185 | 185 | 185 |
|
маса | кг | 3 полюси | 8,5 | 10,8 | 26,0 | 27,0 | 54,0 | 62,5 | 62,5 |
Для отримання додаткової інформації Ви можете зв'язатися з менеджерами в офісі.
