Безпека без компромісів: інноваційна система дистанційного викочування TemPower 2 Auto Racker Terasaki

Японська корпорація Terasaki Electric, світовий лідер у сфері розробки захисного обладнання для низьковольтних мереж, презентувала технологічну новинку для промислового сектора — систему TemPower 2 Auto Racker. Цей інтелектуальний моторизований привід кардинально змінює підхід до обслуговування повітряних автоматичних вимикачів (ACB), перетворюючи потенційно небезпечний ручний процес на повністю автоматизовану та безпечну дистанційну операцію.

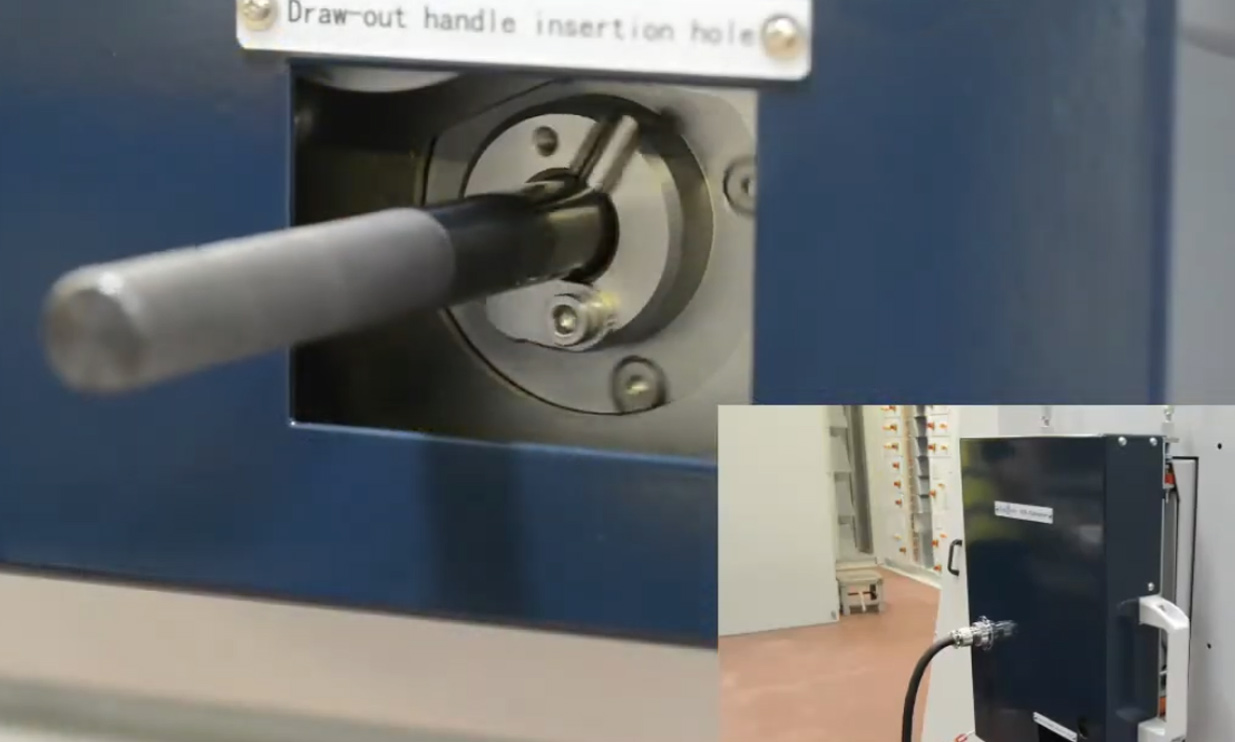

Для налаштування електроніки, обслуговування або ремонту автомата його недостатньо просто відключити, а треба ще викотити з корзини, при цьому може виникати електрична дуга. Тому для безпеки людини було розроблено механізм TemPower 2 Auto Racker, який через пульт керування на певній відстані дозволяє викотити автомат з корзини для його обслуговування з забезпеченням видимого розриву струмовідних частин.

Переміщення (викочування) вже відключеного автомата всередині комірки за допомогою TemPower 2 Auto Racker необхідне для виконання трьох найважливіших завдань: безпечного обслуговування, створення видимого розриву електричного кола та оперативних перемикань.

Просто відключити автомат кнопкою або через мережу недостатньо, щоб гарантувати повну безпеку або провести ремонт.

Ось для чого саме автомат переводять в інші положення:

1. Створення «видимого розриву» (Безпека персоналу)

Коли автомат просто вимкнено, його силові контакти всередині корпусу розійшлися, але вони приховані від очей. За правилами безпеки перед початком будь-яких робіт на лінії, що відходить від щита, або всередині щита, необхідно створити фізичний, видимий розрив кола.

У положенні Isolated (Ізольовано) вимикач повністю виїжджає назад, і його силові ножі фізично виходять із зачеплення з шинами шафи. Між ними утворюється повітряний зазор кілька сантиметрів. Струм не зможе піти фізично, навіть якщо в системі відбудеться збій або електроніка випадково згенерує команду на ввімкнення.

2. Безпечне обслуговування та перевірка (Режим «Test»)

У положенні Test (Тест) силові ножі автомата вже відключені від шин високої напруги, але вторинні (керівні) контакти все ще з'єднані з реле захисту, автоматикою та мережами зв'язку.

У цьому режимі інженери можуть безпечно:

• перевірити роботу мотор-приводу та котушок
• протестувати логіку АВР (автоматичного введення резерву)
• налаштувати мікропроцесорний блок захисту AGR та перевірити передачу даних у SCADA-систему, не ризикуючи випадково подати 400/690 Вольт на електроустановку.

3. Повний витяг для ремонту або заміни

Якщо автомат пошкоджений, потребує заміни або щорічного ТО (чищення, заміна мастила у механізмах, перевірка зносу головних контактів), його потрібно дістати з шафи. Щоб викотити вручну важкий апарат (який може важити від 30 до 100 кг), висунувши його контакти з жорстких силових роз'ємів, треба прикласти величезні фізичні зусилля. Auto Racker робить це плавно та автоматично, висуваючи автомат у крайнє положення, звідки його можна безпечно забрати підйомником.

Чому це роблять саме за допомогою Auto Racker, а не вручну? Основна причина — Arc Flash (спалах дуги).

Найнебезпечніший момент у роботі з КРП (комплектними розподільчими пристроями) — це саме процес вкочування або викочування автомата. Якщо в самій розподільчій шафі є прихований дефект (наприклад, забутий інструмент, бруд, деформація шин або пошкодження ізоляторів), то під час руху важкого автомата може статися коротке міжфазне замикання.

Це призводить до миттєвого вибуху дуги з температурою до 20 000 °C, виділення токсичного газу та колосальної ударної хвилі.

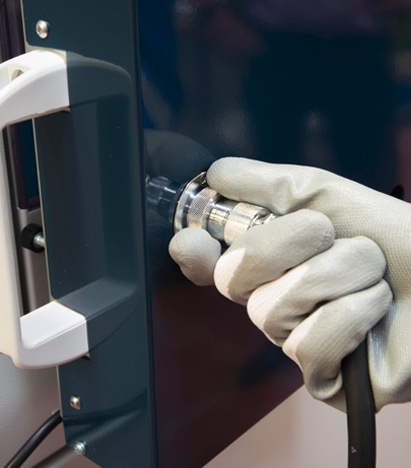

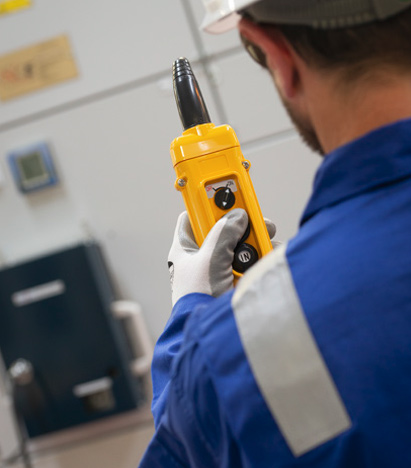

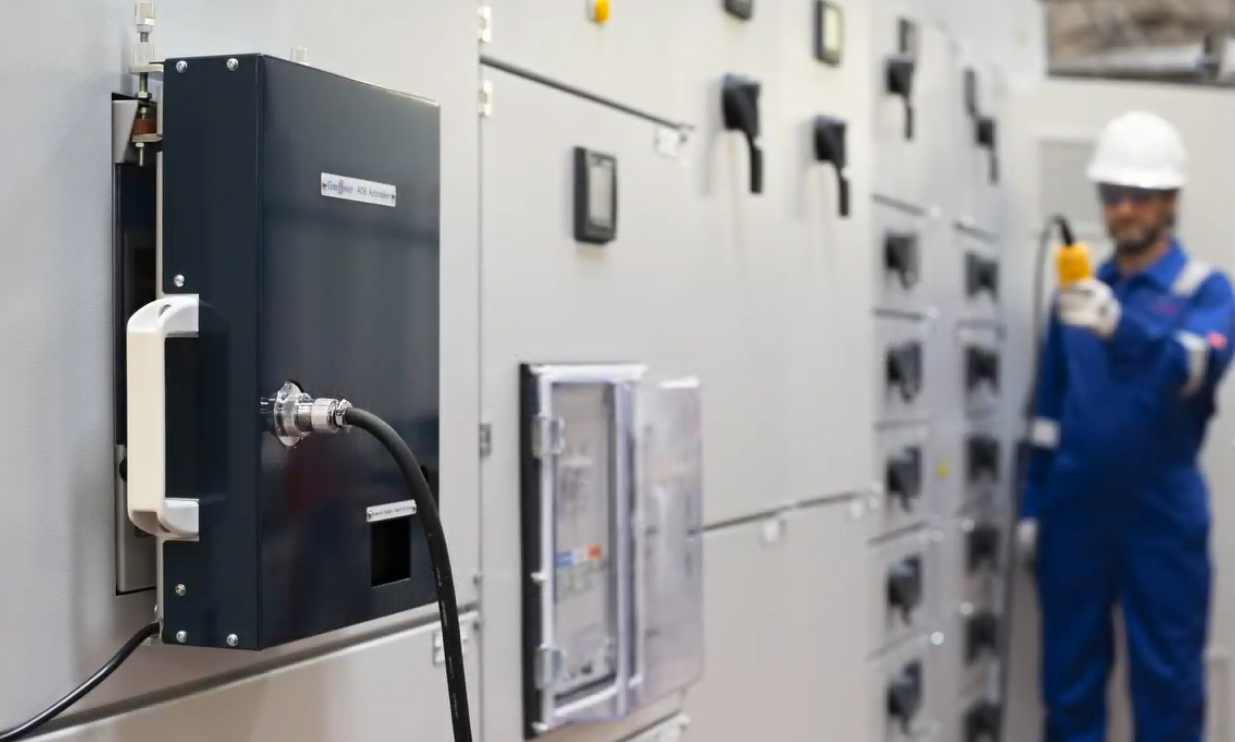

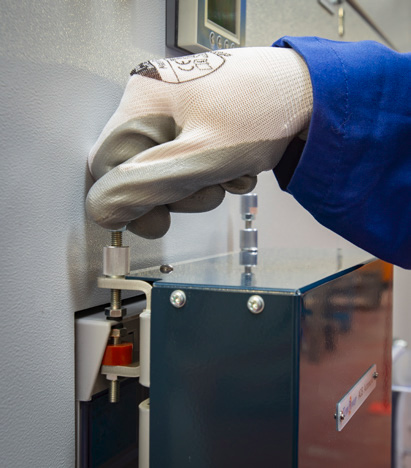

З Auto Racker: Оператор закріпив привід, зачинив двері шафи (які розраховані на утримання удару дуги), відійшов з пультом на 5–10 метрів убік або за кут і натиснув кнопку. Якщо всередині щось закоротить, весь удар прийме на себе залізна шафа, а оператор залишиться неушкодженим.

Нова інтелектуальна система Auto Racker оснащена багаторівневою системою блокувань: двигун Auto Racker фізично не запуститься, якщо сам вимикач у цей момент увімкнений (захист від викочування під навантаженням). Вбудована електронна муфта контролю моменту миттєво зупинить обертання вала, якщо всередині шафи виникне механічне заклинювання чи перекос, захищаючи дорогі компоненти від пошкодження.

TemPower 2 Auto Racker від Terasaki — це інвестиція у нульовий травматизм на промислових підприємствах, яка одночасно підвищує швидкість та культуру обслуговування сучасних систем електропостачання.
