Блок защиты в системах альтернативной энергетики в соответствии с G59 (UK) от LovatoElectric

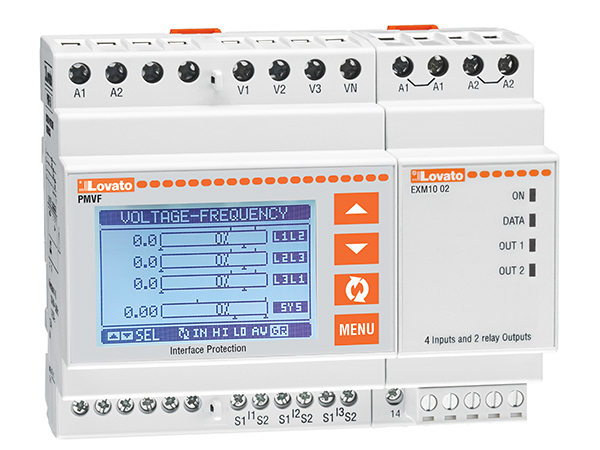

Lovato Electric разработала новое системное устройство защиты силовых линий PMVF 70, предписанное G59 (ENA). Оно может применяться в низковольтных і электронных системах среднего напряжения генерирования электроэнергии (фотовольтаика, ветер, др.), где используется управление интерфейсом переключения между генерирующей системой і основной сетью. Преимуществами в использовании PMVF 70 являются:

• во-первых, при проблемах с сетью (сервис-обслуживание), система размыкает основной контактор і изолирует генерирующую систему;
• во-вторых, при выходе из строя основного контактора, оно управляет резервным прибором для отключения генерирующей системы в любом случае.

PMVF 70 обрудован 4 входами со следующими функциями:

• Обратная связь состояния контактора
• Выдержка времени при отклонениях частоты і вектора напряжения
• Отсутствие сигнала
• Дистанционное срабатывание (размыкание, независимо от значения напряжения і частоты).

4 релейных выхода предназначены для:

• Открытия і закрытия контактора
• Управление резервным устройством (программируется НО/НЗ).
• Сигнал аварии
• Сигнал дисбаланса мощностей пофазно (если установлены 3 ТТ).

Соответствие стандартам:
G59 (ENA), IEC/EN 60255-5, IEC/EN 61010-1, IEC/EN 61000-6-2, IEC/EN 61000-6-4.
