Безоператорна система автоматизованого керування котельнею

01.04.2011

Інтегратор: ПП «EA Digital»

Об'єкт: Київська обл., с. Козаровичі, котельня потужністю 1500 кВт.

У зв'язку з будівництвом нової котельні виникла необхідність комплексної автоматизації об'єкта з метою централізації засобів керування та контролю, а також автоматизації технологічних процесів та оптимізації технологічних параметрів.

Перелік основного обладнання:

Кожухотрубні котли Ignys із газовими пальниками Weishaupt, потужністю 500 кВт (2 шт);
Кожухотрубний котел Ignys з мазутним пальником Weishaupt, потужністю 500 кВт (1 шт);
Гідравлічна система котельні з насосами, клапанами, датчиками контролю технологічних параметрів;

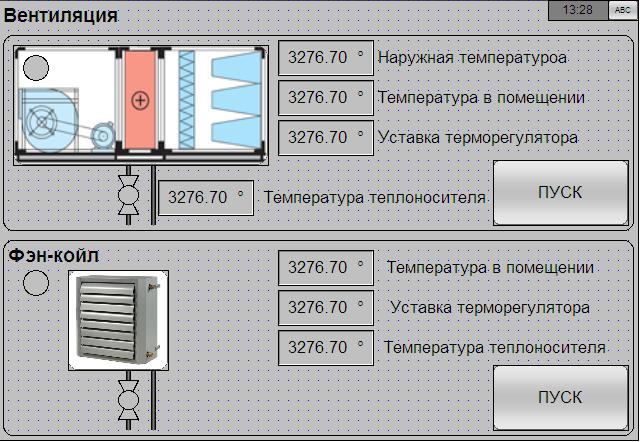

Припливна вентиляційна установка;
Фен-койл;
Засоби контролю та аварійної сигналізації системи газопостачання;
Аварійні системи пожежної та охоронної сигналізації.

Опис системи автоматизації:

Було розроблено проект системи на базі контролера VIPA 200 на 56 дискретних та аналогових каналів та операторської панелі TP VIPA 606-3B1E0.

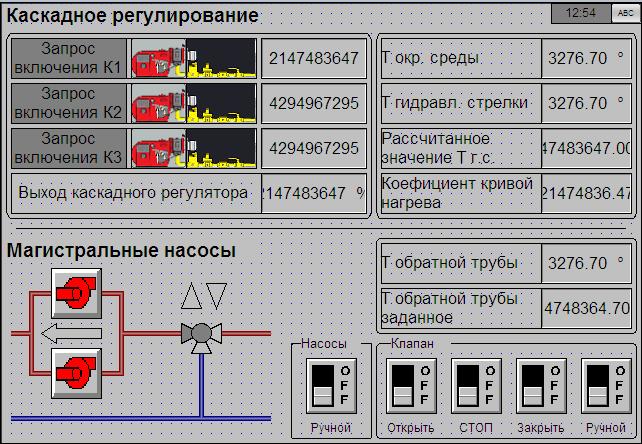

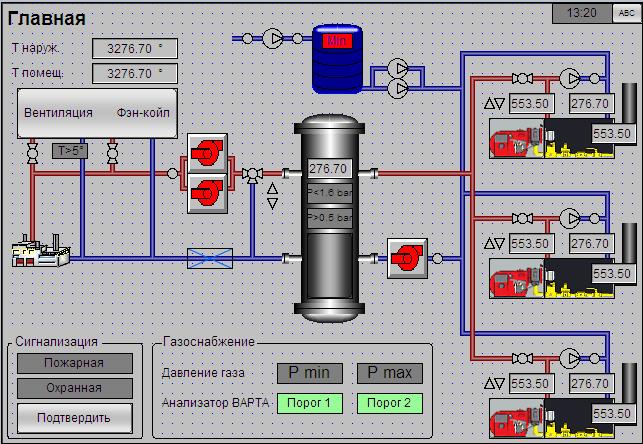

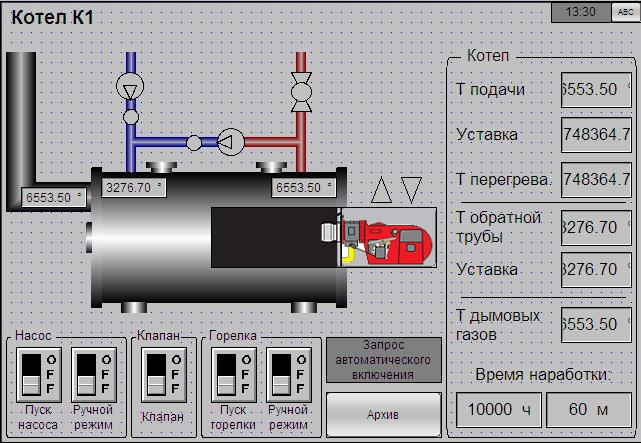

Програмування контролера проведено за допомогою WIN PLC7, при розробці верхнього рівня задіяна SCADA-система zenon.

Сумарно проект налічує 196 глобальних та локальних змінних, забезпечує автоматичне та ручне керування всіма технічними засобами та технологічними параметрами, оперативний контроль та реєстрацію технологічних змінних, відстеження, реєстрацію аварійних ситуацій та реалізацію захисних алгоритмів, хронологію технологічних подій, систему захисту від некваліфікованих оповіщення відповідальних співробітників та виконання дистанційних команд керування на базі GSM-модема VIPA 900-2Е651.
