Вимикачі навантаження

Вимикачі навантаження, що забезпечують ізоляцію джерела споживача шляхом відключення живлення. Незамінні в промисловості та громадському розподілі, ці пристрої захисту електричних панелей також забезпечують підключення під навантаження та безпечну ізоляцію кіл низької напруги.

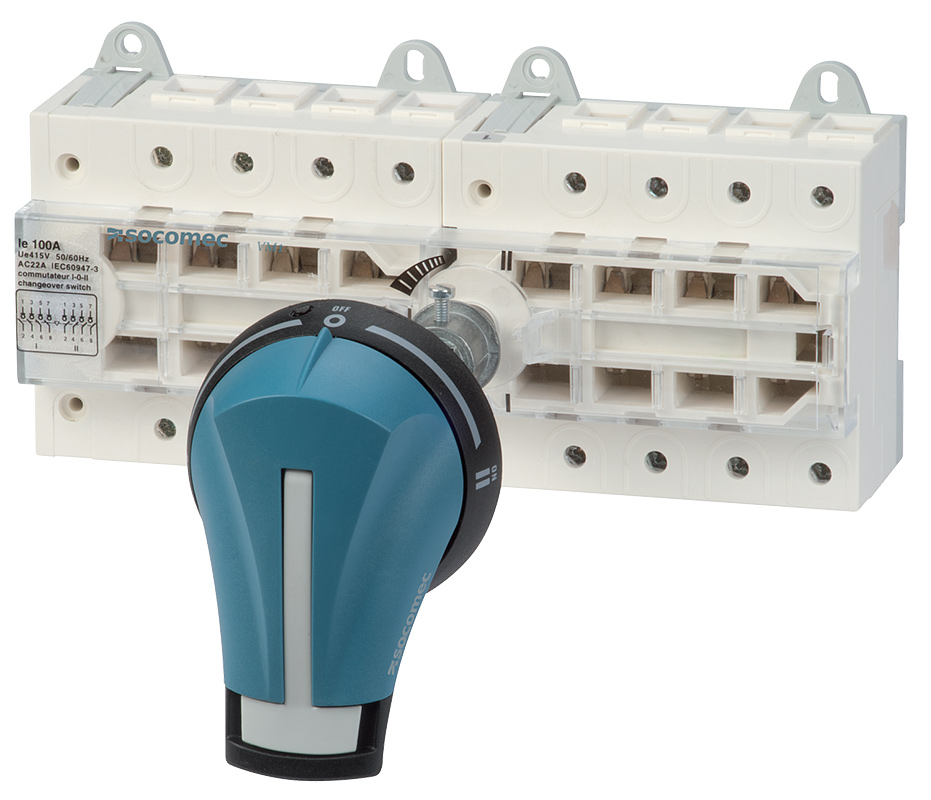

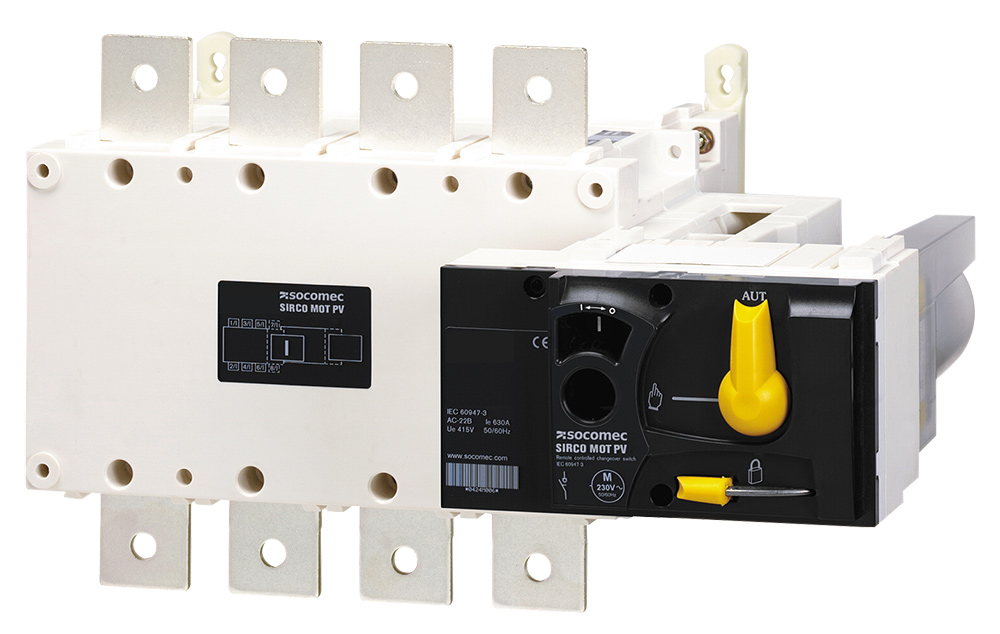

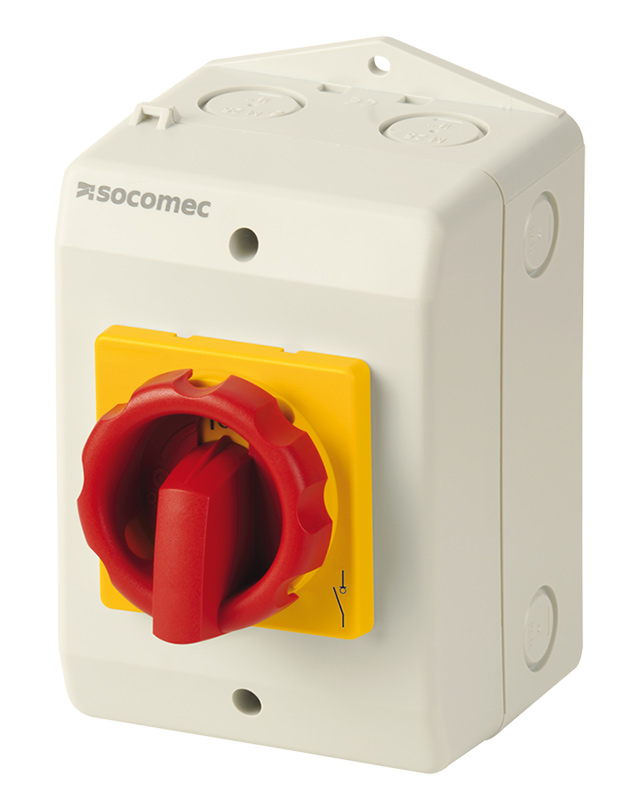

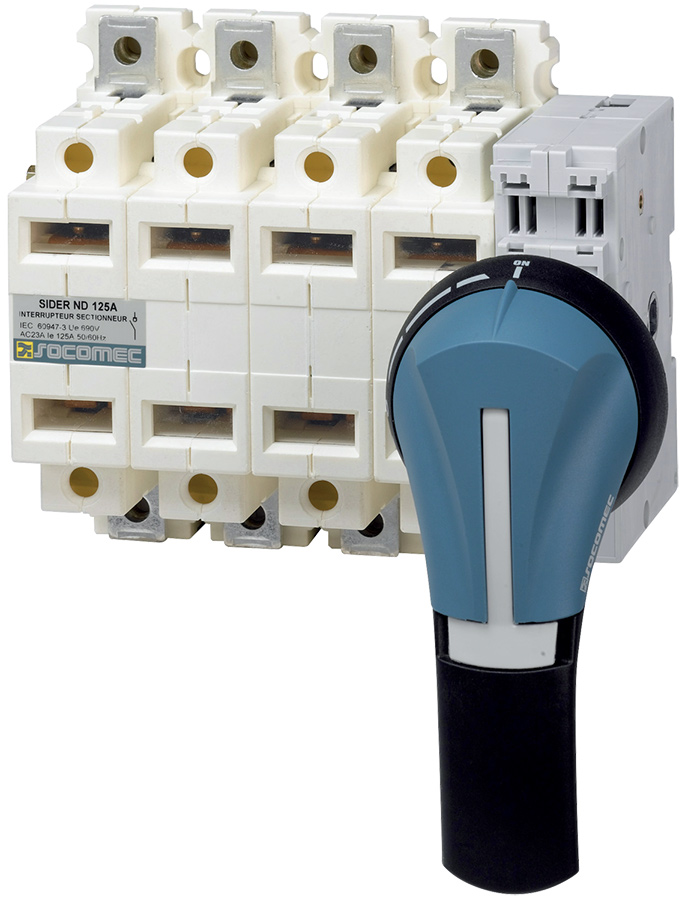

GL GLC Sirco M Sirco MV Sirco VM1 Sirco Sider Sirco MOT Como
Назва GL GLC Sirco M Sirco MV Sirco VM1 Sirco VM2 Sirco Sider Sirco MOT Como
Номінальний струм, А 160 - 1000
160 - 1000
16, 20, 25, 32, 40, 63, 80, 100, 125 100, 125, 160 63, 80, 100, 125 160, 200, 250 125 - 5000 125 - 3150 125 - 3200 20–125
К-ть полюсів 3
3, 4
3 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4
Номінальна напруга до 690 В
до 690 В
до 690 В до 690 В 400–690 В 400–690 В 415 В AC – 500 В DC 500 В DC – 690 В AC 440 В DC – 690 В AC
Виробник
Lovato Electric
Lovato Electric
Socomec
Socomec
Socomec
SocomecSocomecSocomecSocomecSocomec
Документація Каталог стор. 28, 29
Каталог стор. 28, 29 Каталог (англ.) Каталог (англ.) Каталог (англ.) Каталог (фр.) Каталог (фр.) Каталог (англ.)

pdfКаталог "Socomec. Solutions of Power, Control, Safety & Energy Efficiency. General Catalogue 2022" (англ.), с. 15–59
pdfSirco M: інструкція з встановлення на двері або стінку шафи (англ.)
pdfSirco M: інструкція з підключення додаткових полюсів (англ.)

Вимикачі та перемикачі навантаження LOVATO ELECTRIC (Італія)





Тип
Тепловий струм Ith (IEC)
Номінальний робочий струм Ie
Реактивна потужність для керування конденсаторами 400В (IEC)
Четвертий полюс

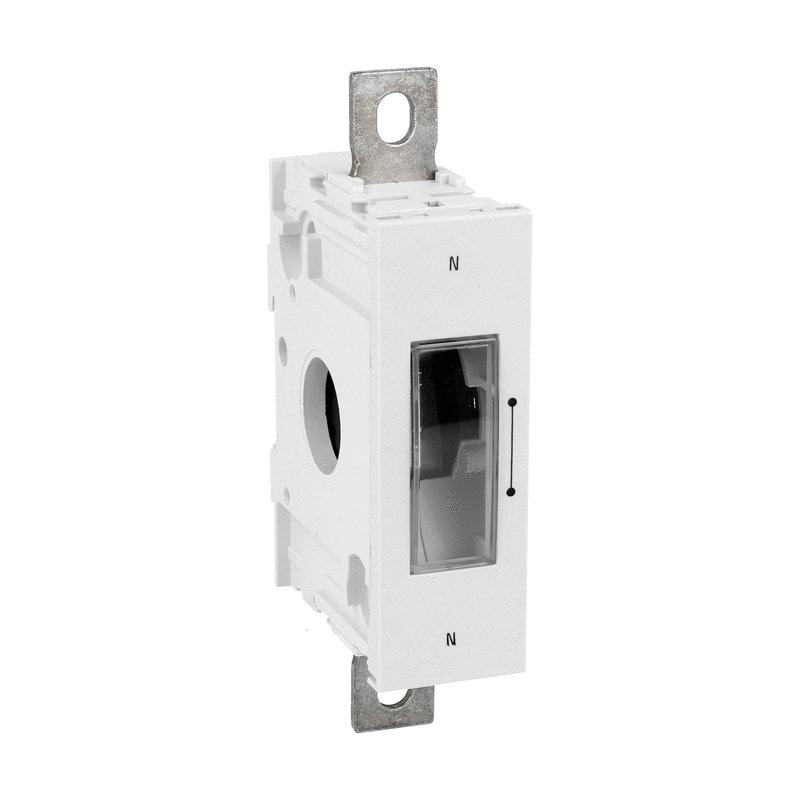

Полюс нейтралі

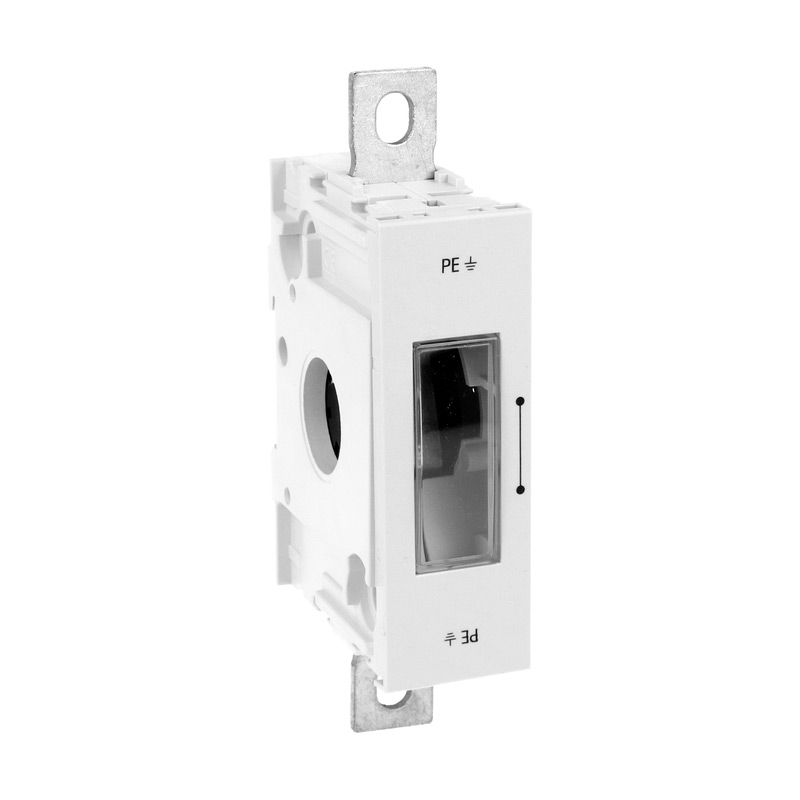

Полюс заземлення

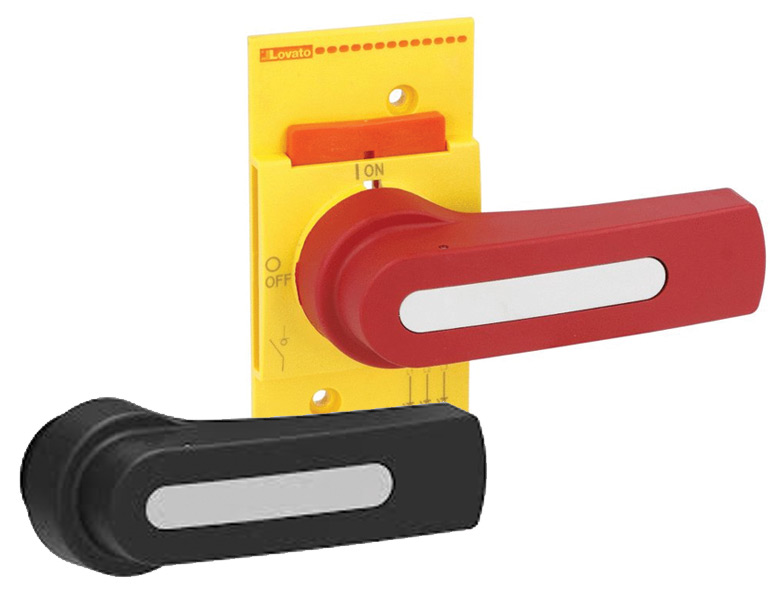

Ручка на корпус вимикача
Ручка виносна
Штанги для виносних ручок

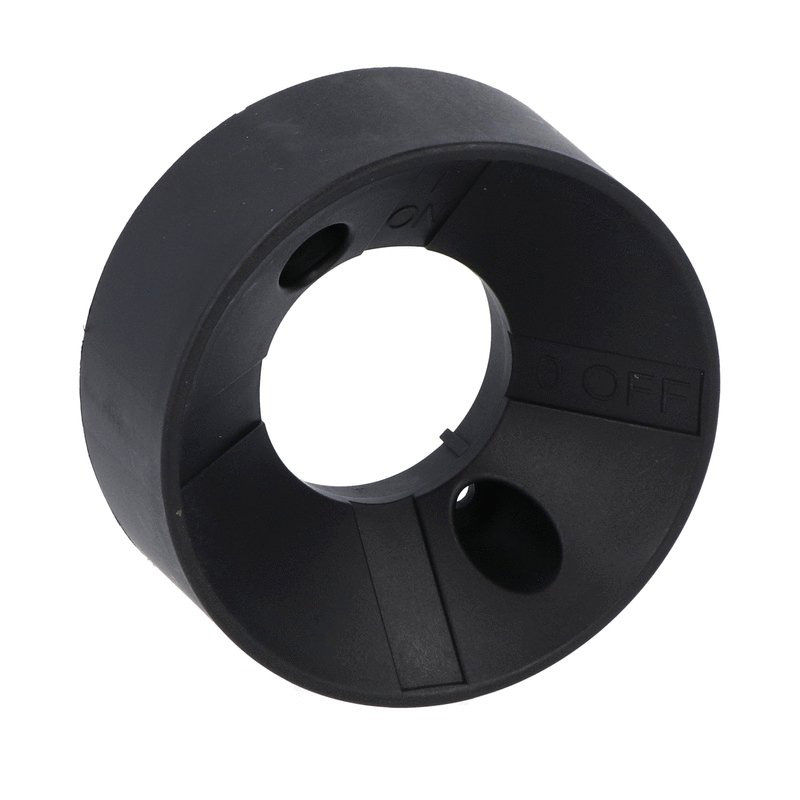

Кільце для штанги

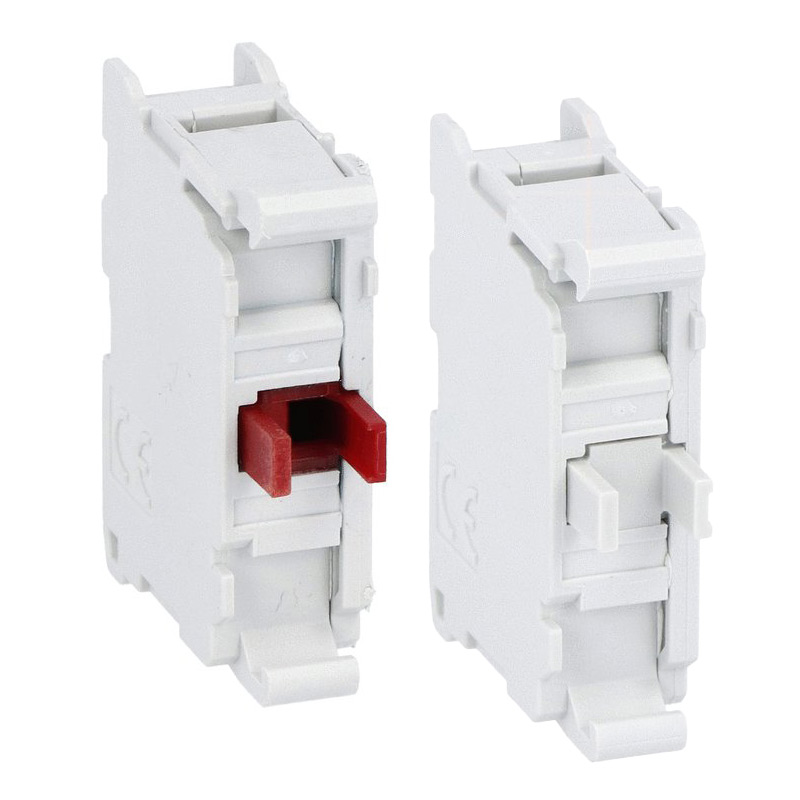

Додаткові контакти
Кришки

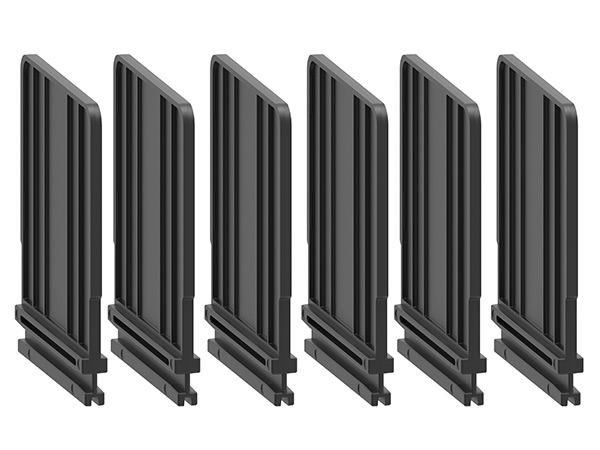

Бар'єри між фазами

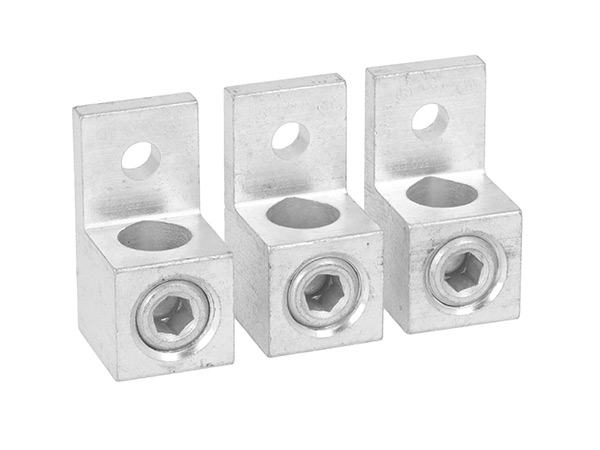

Винтові зажими

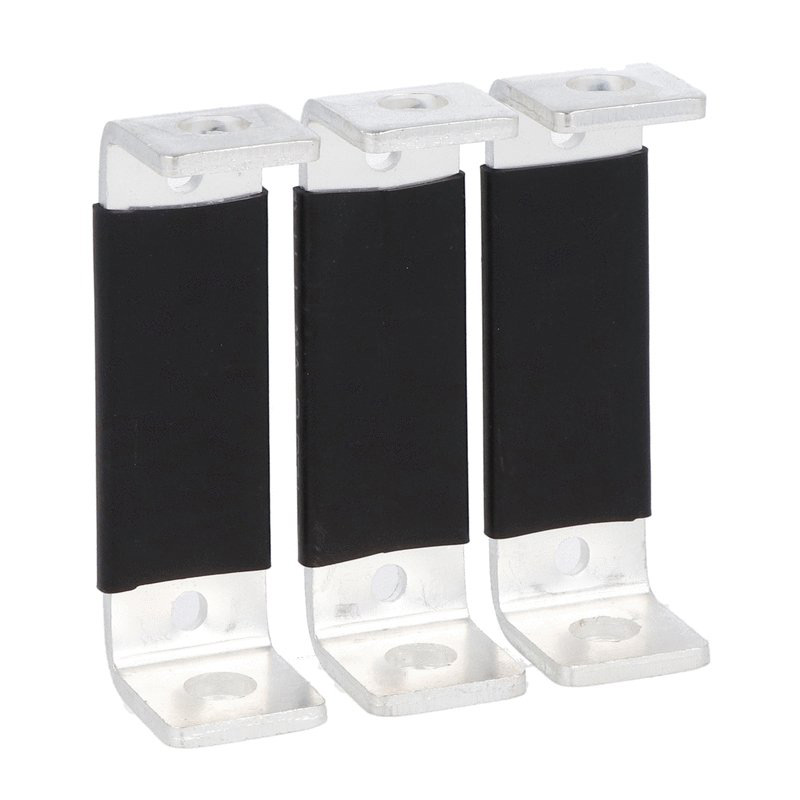

Шини

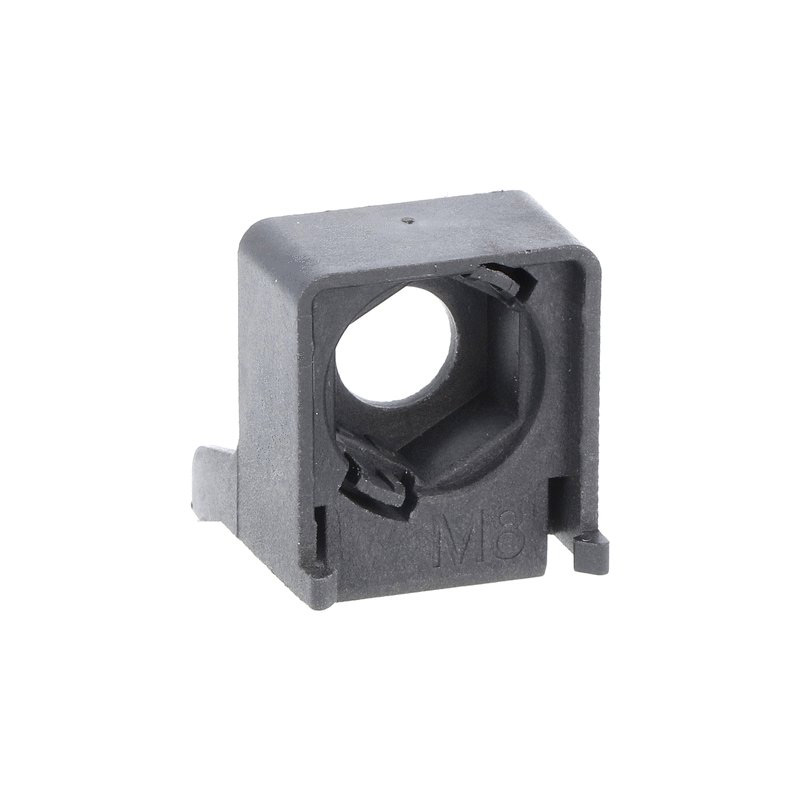

Кришка на гвинт
AC21A (≤690V)
AC23A (≤400V)
AC23A (≤500V)
Чорна
Червоно-жовта
Чорна
Червоно-жовта

Глибина
Отвір
Код
[A]
[A]
[A]
[kvar]
Код
Код
Код
Код
Код
Код
Код
Код
МІН (мм/дюйм)
МАКС (мм/дюйм)
(мм/дюйм)
Код
Код
Код
Код
Код
Код
Код

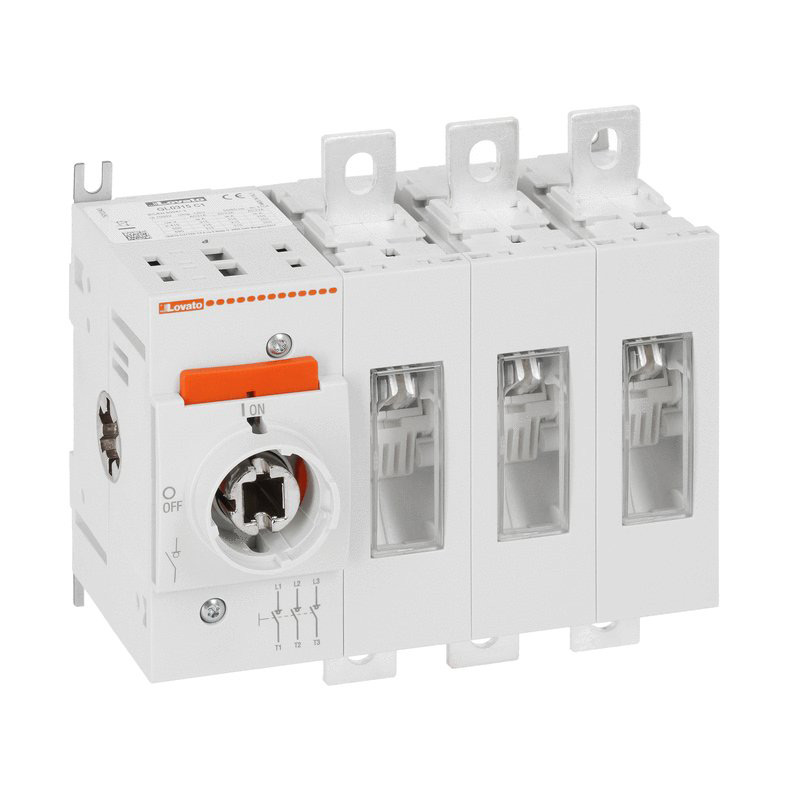

Трьохполюсні вимикачі з видимим розривом IEC/EN/BS

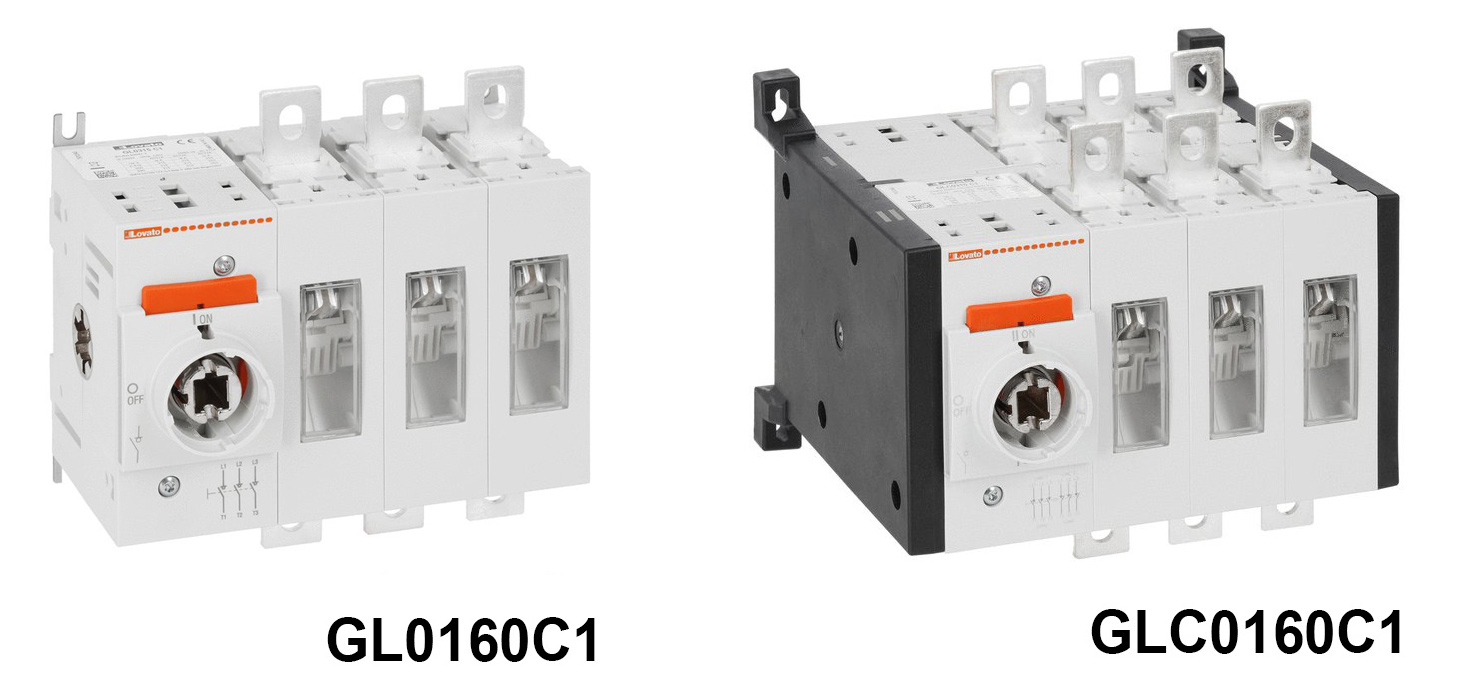

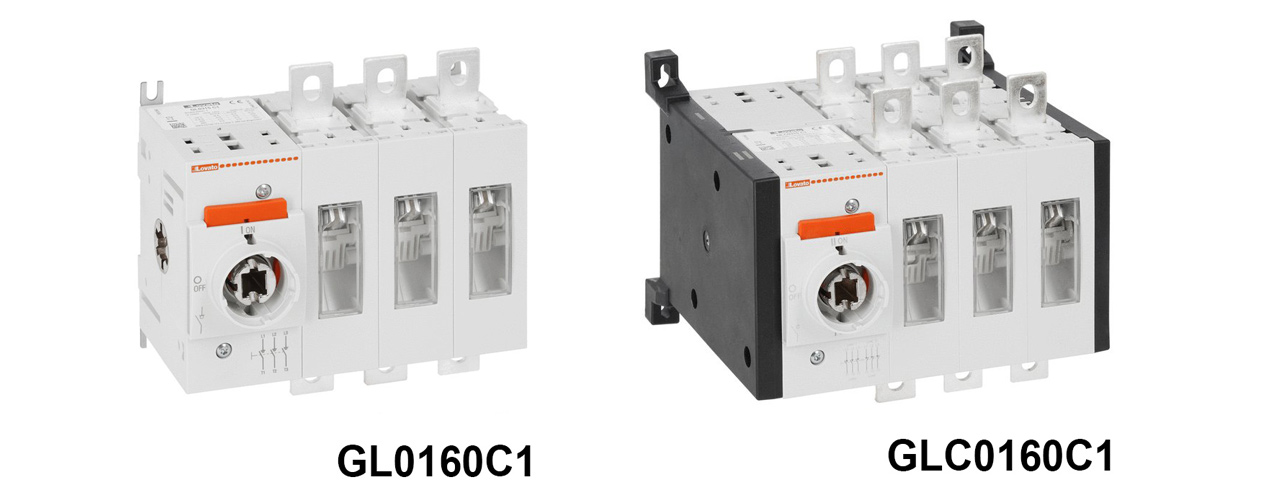

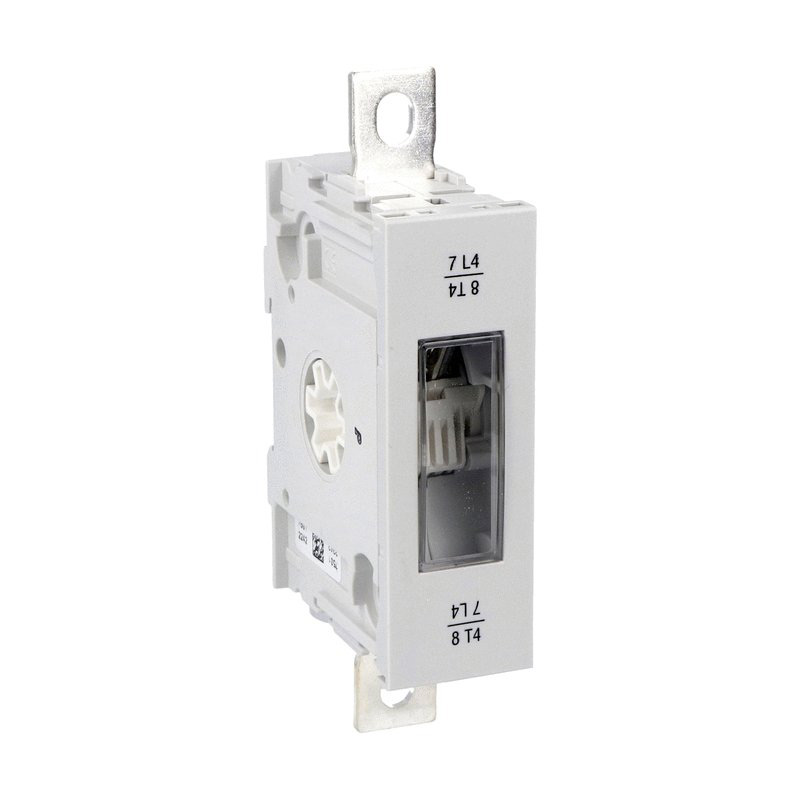

GL0160C1 160 160 160 80 GLX420315
GLX300
GLX301
GLX61DB
GLX61D

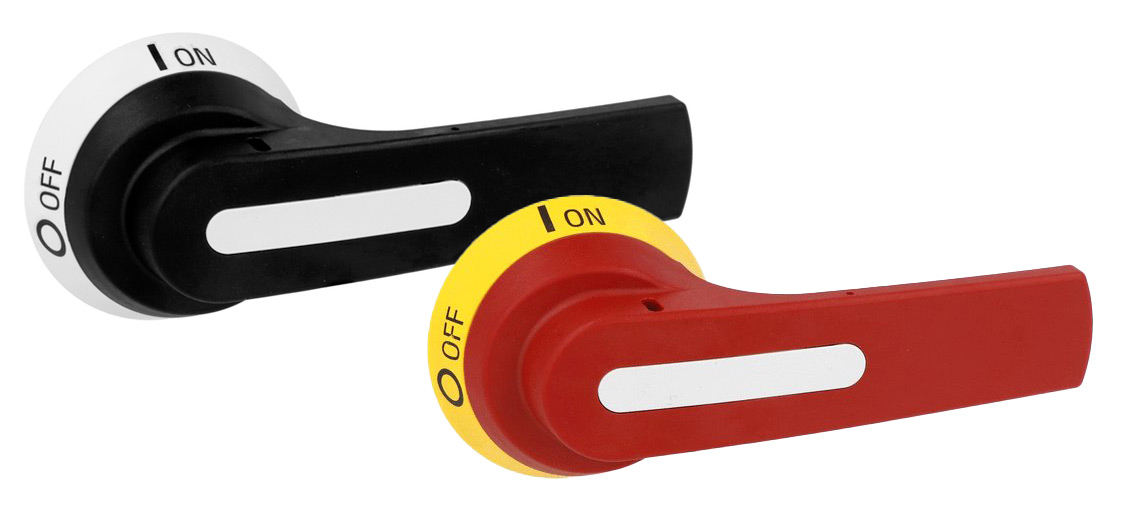

GLX61B
GLX61

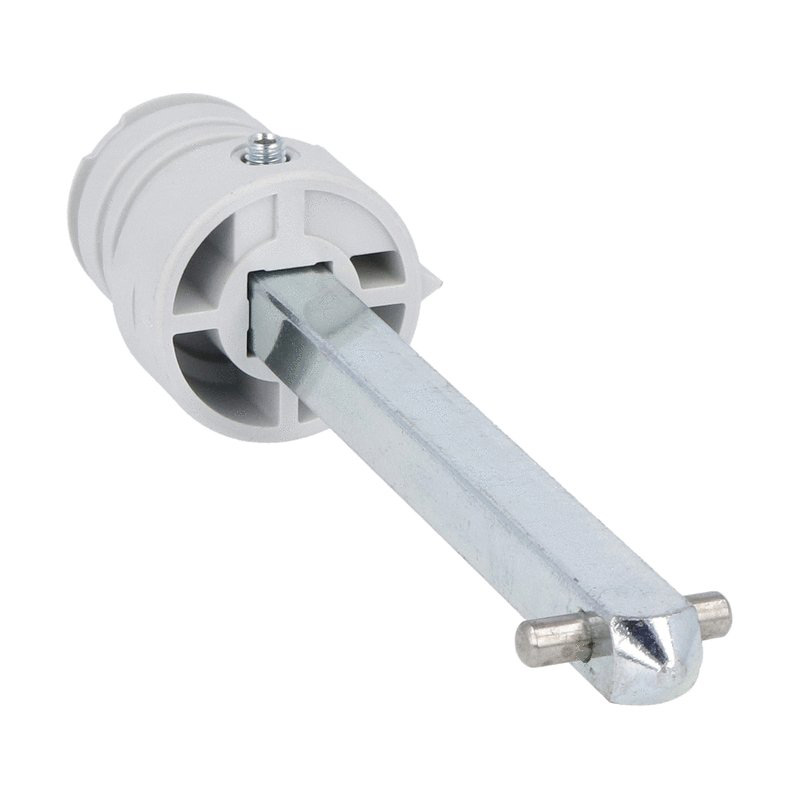

GLX7150S10
GLX7200S10
GLX7300S10
GLX7400S10
GLX7500S10
124/
4.88”
194/7.64”
244/9.61”
344/13.54”
444/17.48”
544/21.42”
10/0.4”
GLX00
GLX1001
(1NC)
GLX1010EA
(1EB)

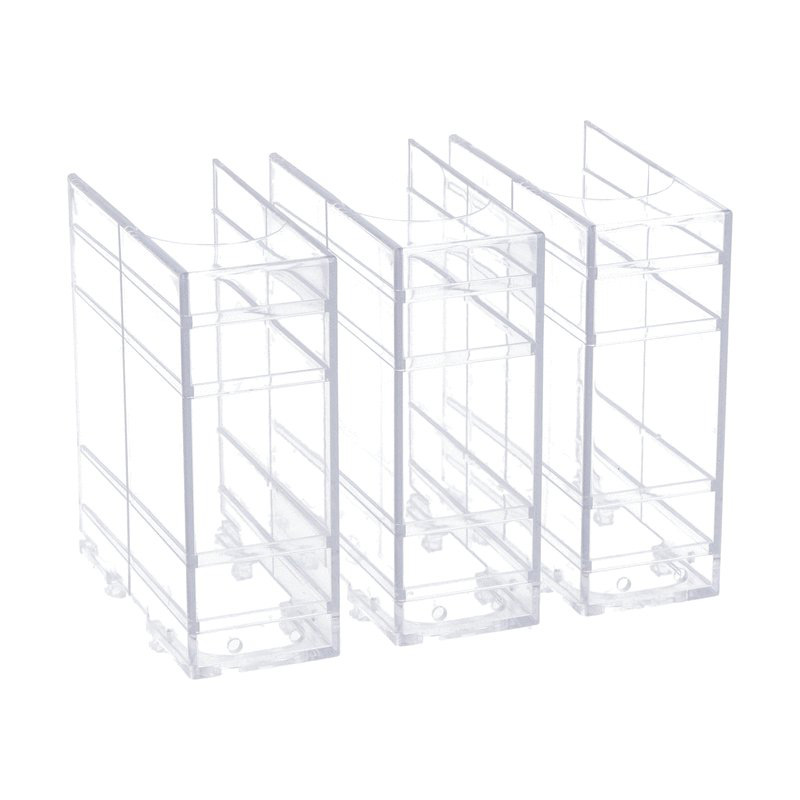

GLX800
(3 pcs)
GLX801
(4 pcs)
GLX900
(6 pcs)
GLX901
(8 pcs)
GLX500
GLX501

GLX550
(8 pcs)
GL0200C1 200 200 200 100
GL0250C1 250 250 250 115
GL0315C1 315 315 250 145
GL0320C1 320 320 320 145 GLX420320 GLX302
GLX303
GLX62DB
GLX62D
GLX62B
GLX62
GLX7150S10
GLX7200S10
GLX7300S10
GLX7400S10
GLX7500S10
157/
6.18”
227/8.94”
277/10.90”
377/14.84”
477/18.78”
577/22.72”
GLX802
(3 pcs
GLX803
(4 pcs)
GLX902
(6 pcs)
GLX903 (8 pz.)
Built-in
GLX502
GLX503
GLX504
GLX505
GLX551
(8 pcs)
GL0400C1 400 400 400 180 GLX420400
GL0500C1 500 500 500 200 GLX420500
GL0630C1 630 630 500 250 GLX420630
GL0631C1 630 630 630 250 GLX420631 GLX304
GLX305
GLX63DB
GLX63D
GLX63B GLX63
GLX7150S12
GLX7200S12
GLX7300S12
GLX7400S12
GLX7500S12
212/
8.34”
232/9.13”
282/11.10”
382/15.03”
482/18.97”
582/22.91
12/0.47”
GLX00
GLX1001
(1NC)
GLX1010EA
(1EB)
GLX804
(3 pcs)
GLX805
(4 pcs)
GLX904
(6 pcs)
GLX905
(8 pcs)
GLX506
GLX507

GLX552
(8 pcs)
GL0800C1 800 800 800 310 GLX420800
GL1000C1 1000 100 800 460 GLX421000 GLX306 GLX307 Built-in
GLX553
(8 pcs)

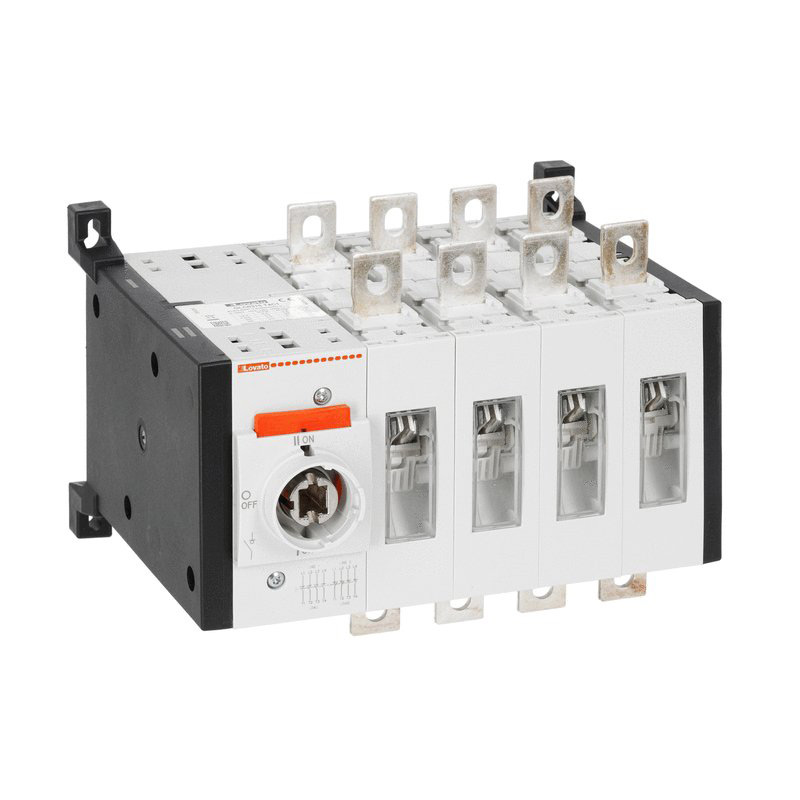

Чотирьохполюсні вимикачі з видимим розривом IEC/EN/BS
GLC0160C1 160 160 160 GLX61DB
GLX61CB

GLX7150S10
GLX7200S10
GLX7300S10
GLX7400S10
GLX7500S10
220/
8.66”
290/11.42”
340/13.38”
440/17.32”
540/21.26”
640/25.20
10/0.4”
GLX00
GLX1001
(1NC)
GLX1010EA
(1EB)
GLX800
(3 pcs)
GLX801
(4 pcs)
GLX900
(6 pcs)
GLX901
(8 pcs)
GLX500
GLX501
GLX201
(3 pcs)
GLX202
(4 pcs)
GLX550
(8 pcs)
GLC0200C1 200 200 200
GLC0250C1 250 250 250
GLC0315C1 315 250 315
GLC0320C1 320 320 320 GLX62DB
GLX62CB
GLX7150S10
GLX7200S10
GLX7300S10
GLX7400S10
GLX7500S10
267/
10.51”
337/13.27”
387/15.24”
487/19.17”
587/23.11”
687/27.05”
GLX802
(3 pcs)
GLX803
(4 pcs)
GLX902
(6 pcs)
GLX903 (8 pcs)
GLX502
GLX503
GLX504
GLX505
GLX206
(3 pcs)
GLX207
(4 pcs)
GLX551
(8 pcs)
GLC0400C1 400 400 400
GLC0500C1 500 500 500
GLC0630C1 630 630 500 Built-in
GLC0631C1 630 630 630 GLX63DB
GLX63CB

GLX7150S12
GLX7200S12
GLX7300S12
GLX7400S12
GLX7500S12
308/
12.12”
378/14.88”
428/16.85”
528/20.78”
628/24.72”
728/28.66”
12/0.47”
GLX00
GLX1001
(1NC)
GLX1010EA
(1EB)
GLX804
(3 pcs)
GLX805
(4 pcs)
GLX904
(6 pcs)
GLX905
(8 pcs)
GLX506
GLX507
GLX208
(3 pcs)
GLX209
(4 pcs)
GLX552
(8 pcs)
GLC0800C1 800 800 800
GLC1000C1 1000 1000 800 Built-in
GLX553
(8 pcs)
Чотирьохполюсні перемикачі з видимим розривом IEC/EN/BS
GLC0160T4C1 160 160 160 GLX61DB
GLX61CB

GLX7150S10
GLX7200S10
GLX7300S10
GLX7400S10
GLX7500S10
220/
8.66”
290/11.42”
340/13.38”
440/17.32”
540/21.26”
640/25.20”
10/0.4”
GLX00
GLX1001
(1NC)
GLX1010EA
(1EB)
GLX800
(3 pcs)
GLX801
(4 pcs)
GLX900
(6 pcs)
GLX901
(8 pcs)
GLX500
GLX501
GLX201
(3 pcs)
GLX202
(4 pcs)
GLX550
(8 pcs)
GLC0200T4C1 200 200 200
GLC0250T4C1 250 250 250
GLC0315T4C1 315 250 315
GLC0320T4C1 320 320 320 GLX62DB
GLX62CB
GLX7150S10
GLX7200S10
GLX7300S10
GLX7400S10
GLX7500S10
267/
10.51”
337/13.27”
387/15.24”
487/19.17”
587/23.11”
687/27.05
GLX802
(3 pcs)
GLX803
(4 pcs)
GLX902
(6 pcs)
GLX903 (8 pcs)
GLX502
GLX503
GLX504
GLX505
GLX206
(3 pcs)
GLX207
(4 pcs)
GLX551
(8 pcs)
GLC0400T4C1 400 400 400
GLC0500T4C1 500 500 500
GLC0630T4C1 630 630 500 Built-in
GLC0631T4C1 630 630 630 GLX63DB
GLX63CB

GLX7150S12
GLX7200S12
GLX7300S12
GLX7400S12
GLX7500S12
308/
12.12”
378/14.88”
428/16.85”
528/20.78”
628/24.72”
728/28.66”
12/0.47”
GLX00
GLX1001
(1NC)
GLX1010EA
(1EB)
GLX804
(3 pcs)
GLX805
(4 pcs)
GLX904
(6 pcs)
GLX905
(8 pcs)
GLX506
GLX507
GLX208
(3 pcs)
GLX209
(4 pcs)
GLX552
(8 pcs)
GLC0800T4C1 800 800 800
GLC1000T4C1 1000 1000 800 Built-in
GLX553
(8 pcs)
❶ Одноклемне підключення для одного кабелю:
– Максимальний переріз провідника: 120 мм2/250kcmil; – Мінімальний перетин провідника: 16 мм2/6AWG.
❷ 3 клеми підключення для одного кабелю:
– Максимальний переріз провідника: 120 мм2/250kcmil; – Мінімальний перетин провідника: 16 мм2/6AWG.
❸ Набір з 1 шт. 1 клемне підключення для одного кабелю:
– Максимальний перетин провідника: 304 мм2/600kcmil; – Мінімальний переріз провідника: 33,6 мм2/2AWG.
❹ 3 клеми підключення для одного кабелю:
– Максимальний перетин провідника: 304 мм2/600kcmil; – Мінімальний переріз провідника: 33,6 мм2/2AWG.
❺ Одноклемне з’єднання для подвійних кабелів:
– Максимальний переріз провідника: 2x152 мм2/2x300kcmil; – Мінімальний переріз провідника: 2x21,2 мм2/2x4AWG.
❻ 3 клеми для подвійних кабелів:
– Максимальний переріз провідника: 2x152 мм2/2x300kcmil; – Мінімальний переріз провідника: 2x21,2 мм2/2x4AWG.
❼ Одноклемне підключення для подвійних кабелів:
– Максимальний переріз провідника: 4x304 мм2 /4x600kcmil; – Мінімальний переріз провідника: 4x33,6 мм2/4x2AWG.
❽ 3 клеми для подвійних кабелів:
– Максимальний переріз провідника: 4x304 мм2/4x600kcmil; – Мінімальний переріз провідника: 4x33,6 мм2/4x2AWG.

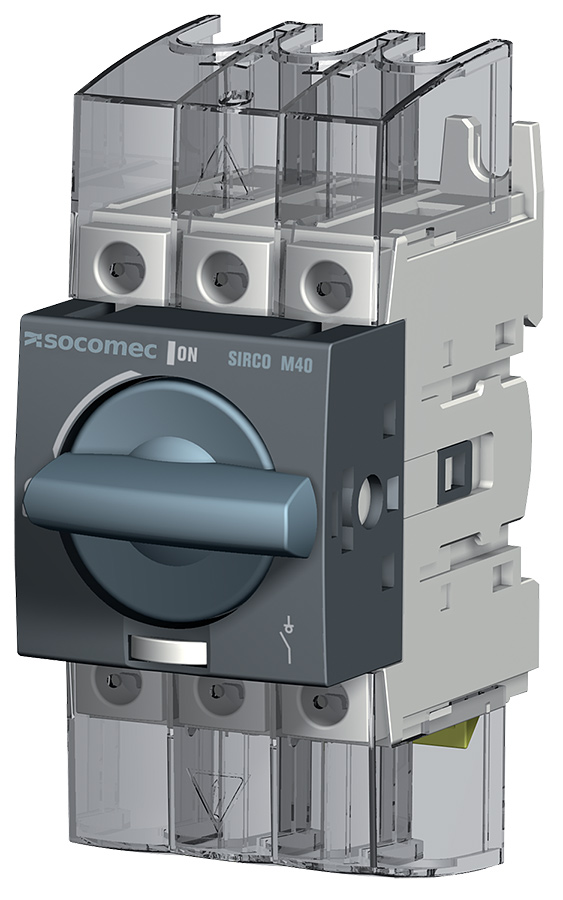

SIRCO M. Триполюсні перемикачі 16–125 A

Струм/ типорозмір Корпус
перемикача
з тумблером
Корпус перемикача Ручка прямого керування Ручка виносного керування спереду і з правого боку з блокуванням дверей(5) Ручка виносного керування зліва(5) Ручка виносного керування спереду для реверсивних рубильників(5) Штанга для ручки виносного керування спереду і збоку(5) 4-й полюс
16 A / M1 2205 3000 2200 3000 (1)(2)(3) тип M00

блакитна 2299 5012

червона 2299 5013
тип S00

I-0
чорна IP55
1471 1111 (4)

чорна IP65
1473 1111 (4)

червона/жовта IP65
1474 1111 (4)
тип S00
I-0

чорна IP65 147A 5111

червона/жовта
IP65
147B 5111
тип S00

I-0-II
чорна IP65 1473 1113 (4)

I – I+II – II
чорна IP65 1473 1114(4)
тип S0, S00

150 мм
1407 0515

200 мм
1407 0520

320 мм 1407 0532

2200 1000
20 A / M1 2205 3001 2200 3001 (1)(2)(3) 2200 1001
25 A / M1 2205 3002 2200 3002 (1)(2)(3) 2200 1002
32 A / M1 2205 3003 2200 3003 (1)(2)(3) 2200 1003
40 A / M1 2205 3004 2200 3004 (1)(2)(3) 2200 1004
63 A / M2 2205 3006 2200 3006 (1)(2)(3) 2200 1006
80 A / M2 2205 3008 2200 3008 (1)(2)(3) 2200 1008
100 A / M3
2200 3010 (1)(2)(3) тип M01 блакитна 2299 5032 тип SO
I-0

чорна IP55
1481 1111 (4)

чорна IP65
1483 1111 (4)

червона/жовта IP65
1484 1111 (4)
тип S0
I-0

чорна IP65
148A 5111

червона/жовта IP65
148B 5111
тип S00

I-0-II
чорна IP65
1473 0113

I – I+II – II
чорна IP65
1473 0114
2200 1010
125 A / M3
2200 3011 (1)(2)(3) 2200 1011
  1. Керування спереду і збоку.
  2. Для 6-полюсного пристрою з прямим керуванням замовте 2 триполюсних пристрої + комплект для переобладнання (для зовнішнього керування додайте штангу + ручку).
  3. Для 8-полюсного пристрою з прямим керуванням замовте 2 триполюсних пристрої + набір для перетворення + 2 четвертих полюси + набір для переобладнання (для зовнішнього керування додайте штангу + ручку).
  4. Ручка з механізмом зняття блокування.
  5. Доступні інші ручки та штанги. Звертайтеся до менеджерів.

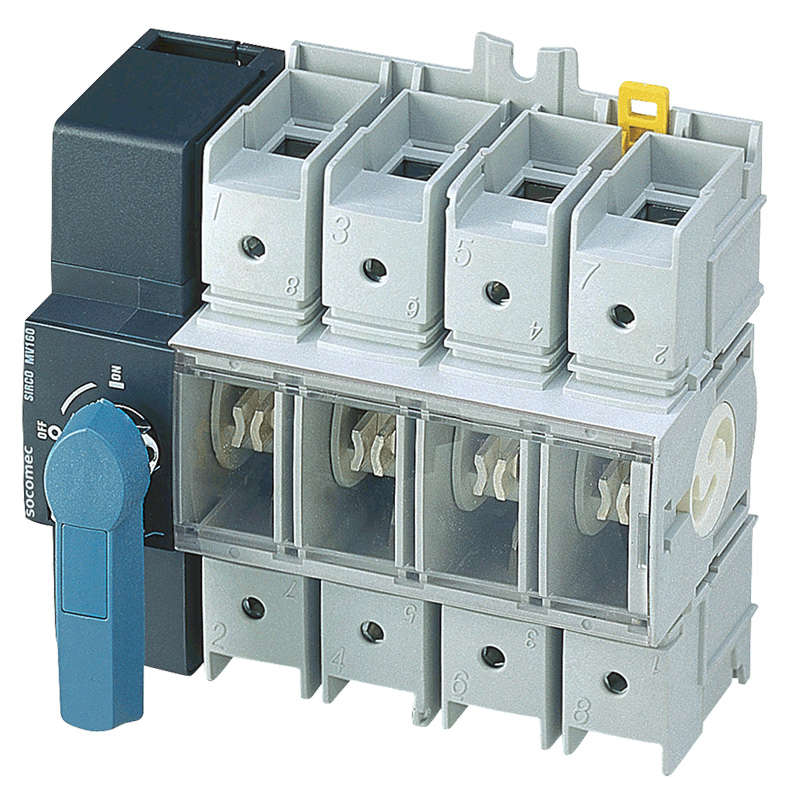

SIRCO MV. Перемикачі 100–160 A

Струм (A) К-ть полюсів Корпус вимикача Ручка прямого керування Ручка виносного керування спереду і з правого боку з блокуванням дверей(4) Ручка виносного керування з лівого боку(4) Штанга для ручки виносного керування спереду і збоку Додатковий сигнальний контакт Додатковий контакт попереднього розмикання Клемні кришки
100 3 2200 3110 Тип M0b
блакитна
2299 5042(1)

тип M0
блакитна
2299 5022
тип S0
I-0

чорна
IP55
1491 0111 (2)

чорна
IP65
1493 0111(2)

червона/жовта
IP65
1494 0111(2)
тип S0
I-0

чорна
IP65
149A 9111

червона/жовта
IP65
149B 9111
тип S0

150 мм
1409 0615

200 мм
1409 0620

320 мм
1409 0632
тип M
1 модуль
NO+NC
2299 0001

1 модуль
2NO
2299 0011
тип U

1 контакт NO
3999 0701

1 контакт NC
3999 0702
3 P
2294 3016 (3)

4 P
2294 4016 (3)
4 2200 4110
125 3 2200 3012
4 2200 4012
160 3 2200 3016
4 2200 4016
  1. Стандарт.
  2. Ручка з механізмом зняття блокування.
  3. Верхні або нижні.
  4. Доступні інші ручки та штанги. Звертайтеся до менеджерів.

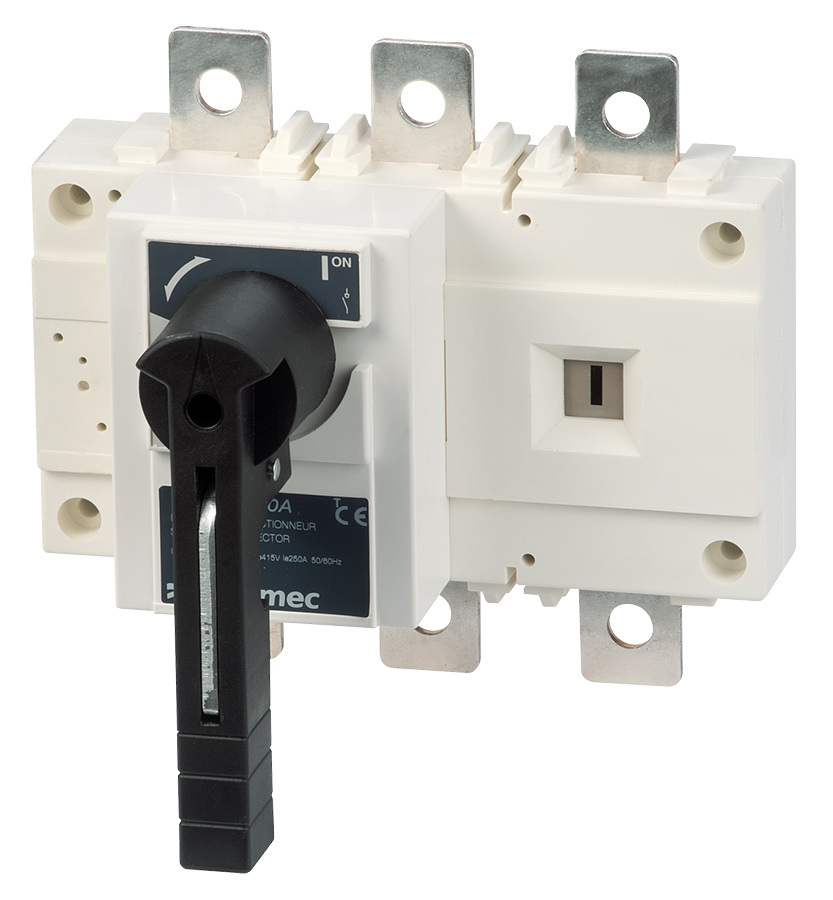

SIRCO. 3- і 4-полюсні вимикачі. Стандартне застосування

Струм (А)/ типорозмір К-ть полюсів Корпус вимикача Ручка прямого керування Виносна ручка Штанга для виносної ручки Додатковий контакт Клемні кришки(3) Клемні екрани(3)
125/B3 3 2600 3014 тип B1
чорна
2699 5042(2)
червона
2699 5043
тип S2

чорна IP55
1421 2111(2)


чорна IP65
1423 2111

червона IP65
1424 2111
200 мм
1400 1020

320 мм
1400 1032(2)

500 мм
1400 1050

1-й контакт
NO/NC
2699 0031

2-й контакт
NO/NC
2699 0032

3 полюси
2694 3014

4 полюси
2694 4014
3 полюси
2698 3012

4 полюси
2698 4012
4 2600 4014
160/B3 3 2600 3017
4 2600 4017
200/B4 3 2600 3021 тип B2

чорна
2699 5052(2)

червона
2699 5053
3 полюси
2694 3021

4 полюси
2694 4021
3 полюси
2698 3020

4 полюси
2698 4020
4 2600 4021
250/B4 3 2600 3026
4 2600 4026
315/B5 3 2600 3032 3 полюси
2694 3051

4 полюси
2694 4051
3 полюси
2698 3050

4 полюси
2698 4050
4 2600 4032
400/B5 3 2600 3041
4 2600 4041
500/B5 3 2600 3051
4 2600 4051
630/B5 3 2600 3064
4 2600 4064
800/B6 3 2600 3081 тип C2

чорна
2799 7012(2)

червона
2799 7013
тип S4

чорна IP65
1443 3111(2)


червона IP65
1444 3111
200 мм
1401 1520

320 мм
1401 1532(2)

500 мм
1401 1540

3 полюси
2698 3080

4 полюси
2698 4080
4 2600 4081
1000/B6 3 2600 3099
4 2600 4099
CD 1250/B6 3 2600 3119
4 2600 4119
1250/B7 3 2600 3121 3 полюси
2698 3120

4 полюси
2698 4120
4 2600 4121
1600/B7 3 2600 3161
4 2600 4161
1800/B7 3 2600 3181
4 2600 4181
2000/B8 3 2600 3200 тип V2

чорна IP65
2799 7136(2)


червона IP65
2799 7134
200 мм
2799 3015

320 мм
2799 3018(2)

450 мм
2799 3019

3 полюси
2698 3200

4 полюси
2698 4200
4 2600 4200
2500/B8 3 2600 3250
4 2600 4250
3200/B8 3 2600 3320
4 2600 43250
4000/B9 3 2600 3401 тип V0

чорна
2799 7072(2)
тип V0

чорна IP65
2799 7155(2)
1-й/2-й контакт
NO/NC
включено
4 2600 4401
5000/B9 3 2600 3500
4 2600 4500
  1. Пристрій доступний у шафах.
  2. Стандарт.
  3. Верхні або нижні.

SIDER. Вимикачі навантаження для енергорозподілу 125–3150 А з видимим розривом


Фронтальне керування
Струм К-ть полюсів Корпус вимикача
(пряме керування)
Корпус вимикача
(керування виносною ручкою)
Ручка прямого керування Виносна ручка Штанга для
виносної ручки
Додатковий
контакт
ND 125 A 3 2915 3012 2921 3012 чорна
3629 7901(1)

тип S2

чорна IP55
1421 2111(1)


чорна IP65
1423 2111

червона IP65
1424 2111
200 мм
1400 1020

320 мм
1400 1032(1)

500 мм
1400 1050

1-й контакт NO/NC
3999 0021(2)(3)

2 контакти NO/NC
3999 0022(2)(3)

1 контакт NC
3999 0701(4)(5)

1 контакт NO
3999 0702(4)(5)
4 2915 4012 2921 4012
ND 200 A 3 2915 3020 2921 3020
4 2915 4021 2921 4020
ND 250 A 3 2915 3025 2921 3025
4 2915 4025 2921 4025
ND 315 A 3 2915 3031 2921 3031
4 2915 4031 2921 4031
ND 400 A 3 2915 3041 2921 3041
4 2915 4041 2921 4041
ND 500 A 3 2915 3051 2921 3051
4 2915 4051 2921 4051
630 A 3 2900 3063 чорна
2799 7012(1)

червона
2799 7013
тип S4

чорна IP65
1443 3111(1)


червона IP65
1444 3111
200 мм
1401 1520

320 мм
1401 1532(1)

500 мм
1401 1540

1-й контакт NO/NC
2799 0001

2-й контакт NO/NC
2799 0002
4 2900 4063
800 A 3 2900 3080
4 2900 4080
1250 A 3 2900 3120
4 2900 4120
1600 A 3 2900 3160
4 2900 4160
1800 A 3 2901 3180(6) чорна
2799 7012
тип S4

чорна IP65
1443 3111(1)


червона/жовта IP65
1444 3111
200 мм
1401 1520

320 мм
1401 1532(1)

500 мм
1401 1540

2000 A 3 2901 3200(6)
2500 A 3 2901 3250(6)
3150 A 3 2901 3310(6)
  1. Стандарт.
  2. Додатковий сигнальний контакт - тип S.
  3. Для прямого керування.
  4. Для виносного керування.
  5. Додатковий сигнальний контакт - тип U.
  6. Корпус вимикача для фронтального керування.
Бокове керування
Струм К-ть полюсів Корпус вимикача
пряме керування)
Корпус вимикача
(виносне керування з правого боку)
Ручка прямого керування Виносна ручка Штанга для
виносної ручки
Додатковий
контакт
ND 125 A 3 2915 3012 2921 3012 чорна
3629 7901(1)

тип S2

чорна IP55
1425 2111(1)


чорна IP65
1427 2111

червона/жовта IP65
1428 2111
200 мм
1400 1020(1)
1-й контакт NO/NC
3999 0021(2)(3)

2 контакти NO/NC
3999 0022(2)(3)

1 контакт NC
3999 0701(4)(6)

1 контакт NO
3999 0702(4)(6)
4 2915 4012 2921 4012
ND 200 A 3 2915 3020 2921 3020
4 2915 4021 2921 4020
ND 250 A 3 2915 3025 2921 3025
4 2915 4025 2921 4025
ND 315 A 3 2915 3031 2921 3031
4 2915 4031 2921 4031
ND 400 A 3 2915 3041 2921 3041
4 2915 4041 2921 4041
ND 500 A 3 2915 3051 2921 3051
4 2915 4051 2921 4051
630 A 3 2905 3063 чорна
2799 7052(1)

червона
2799 7053(1)

комплект для перетворення
2799 7070(5)
тип S4

чорна IP65
1443 3111(1)


червона IP65
1444 3111
200 мм
1404 1520(1)
1-й контакт NO/NC
2799 0011

2-й контакт NO/NC
2799 0012
4 2905 4063
800 A 3 2905 3080
4 2900 4080
1250 A 3 2905 3120
4 2905 4120
1600 A 3 2905 3160
4 2905 4160
  1. Стандарт.
  2. Додатковий сигнальний контакт - тип S.
  3. Для прямого керування.
  4. Для виносного керування.
  5. Додатковий сигнальний контакт - тип U.
  6. Корпу с вимикача для фронтального керування.

SIRCO MOT AT. Моторизовані вимикачі навантаження 125–3200 А

Струм (A)/
типорозмір
К-ть полюсів Напруга джерела живлення Корпус вимикача Клемні екрани Клемні кришки
125/B3 3 230 В~ 9915 3012 3 полюси
1509 3012
4 полюси
1509 4012
3 полюси
2694 3014
4 полюси
2694 4014
4 9915 4012
160/B3 3 9915 3016
4 9915 4016
250/B4 3 9915 3025 3 полюси
1509 3025
4 полюси
1509 4025
3 полюси
2694 3021
4 полюси
2694 4021

9915 4025
400/B4 3 9915 3040
4 9915 4040
630/B5 3 9915 3063 3 полюси
1509 3063
4 полюси
1509 4063
3 полюси
2694 3051
4 полюси
2694 4051
4 9915 4063
800/B6 3 9915 3080 3 полюси
1509 3080
4 полюси
1509 4080
4 9915 4080
1000/B6 3 9915 3100
4 9915 4100
1250/B6 3 9915 3120
4 9915 4120
1600/B7 3 9915 3160 3 полюси
1509 3160
4 полюси
1509 4160
4 9915 4160
2000/B8 3 9915 3200 3 полюси
1509 3200
4 полюси
1509 4200
4 9915 4200
2500/B7 3 9915 3250
4 9915 4250
3200/B8 3 9915 3320
4 9915 4320

COMO. Вимикачі навантаження 30–63 А

Струм (A) IE 32 63
UL 30 50
Тип Пряме керування Виносна ручка Пряме керування Виносна ручка
Вимикач 2111 3003 2111 3103 2111 3005 2111 3105
4-й полюс 2111 1003 2111 1005
Виносна ручка тип K1 IP65 —

Вид: Список | Таблиця | Фотографії

Кол-во: 20 | 50 | 100 | Все

Сортування: Найменування | Ціна | Наявність
