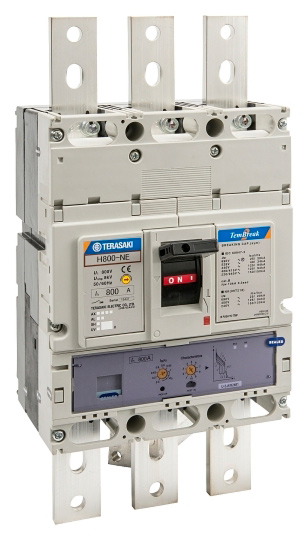

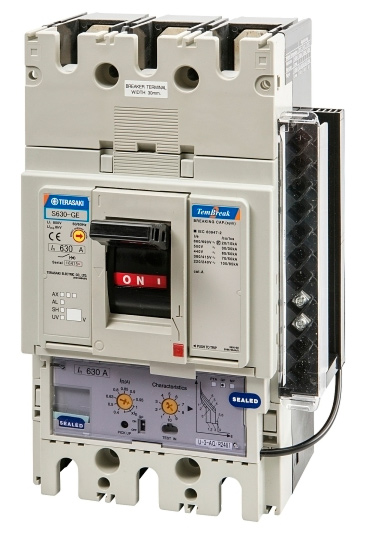

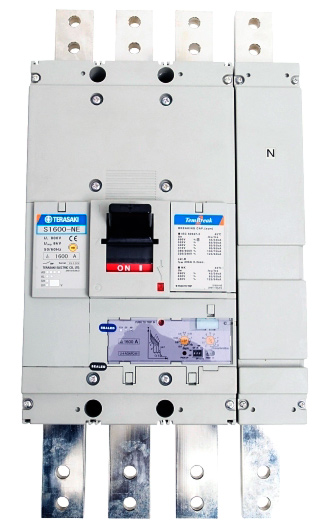

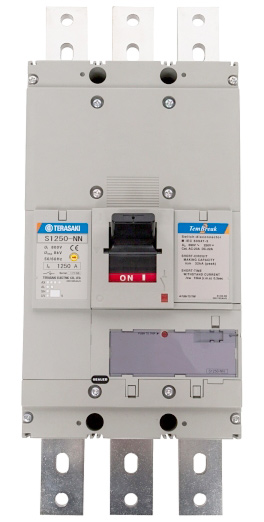

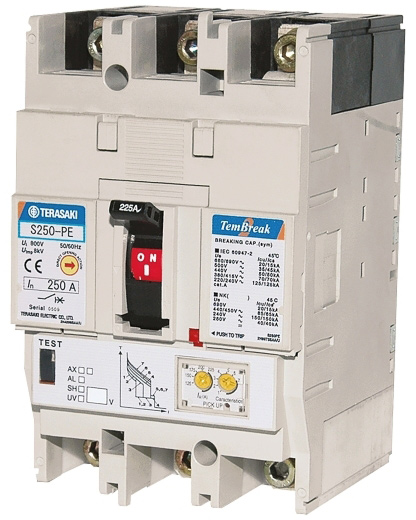

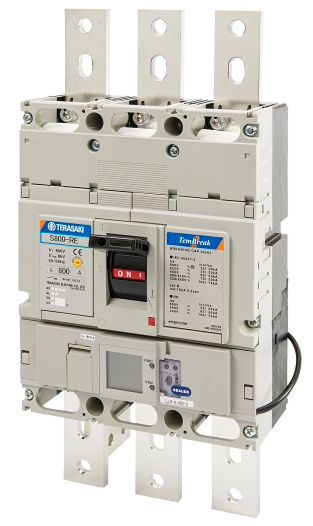

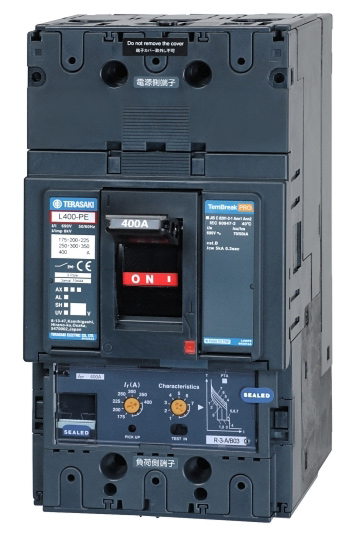

Автоматичні вимикачі в литому корпусі серії TemBreak2 з електронними розчеплювачами призначені для широкого використання для захисту електричних мереж в розподільчих пристроях та мають можливості регулювання в широкому діапазоні струмів теплового та максимального захисту, З ввічливістю тонких налаштувань, їх швидкому перенесення на інші апарати, передачі інформації про стан та процеси в мережі та іншими можливостями.
Важливою особливістю всієї лінійки вимикачів є функція безпосереднього розмикання контактів. Надійний механізм вимикача передає зусилля, яке прикладається до ручки вимикача, безпосередньо на контакти. Безпосереднє розмикання контактів рекомендується стандартом IEC 60204-1 «Безпечність виробничого обладнання - Електричне обладнання».
Загальні дані | Позначення | Одиниця вимір. | Умови експлуатації | TB2 S/H/L 250 | TB2 H/L 400 | TB2 E/S 630 | TB2 H/L 800 | TB2 1000 | TB2 1250 | TB2 1600 | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Модель | S250 | S250 | S250 | H250 | H400 | L400 | S400 | S400 | S400 | E630 | E630 | E630 | H800 | L800 | S800 | S800 | S1000 | S1000 | S1250 | S1250 | S1250 | S1600 | S1600 | |||
Тип | NE | GE | PE | NE | NE | NE | NE | GE | PE | NE | CE | GE | NE | NE | NE | RE | SE | NE | SE | NE | GE | SE | NE | |||
Кількість полюсів | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | |||
Номінальний струм | In | (A) | 50°C | 40, 125, 160, 250 | 40, 125, 160, 250 | 40, 125, 160, 250 | 40, 125, 160, 250 | 250, 400 | 250, 400 | 250, 400 | 250, 400 | 250, 400 | 630 | 630 | 630 | 630, 800 |
630, 800 |
630, 800 |
630, 800 |
10008 | 10008 | 1250 | 1250 | 1250 | 1600 | 1600 |
Контроль і зв’язок | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | – | – | – | |||
Електричні характеристики | ||||||||||||||||||||||||||
Номінальна робоча напруга | Ue | (В) | AC 50/60 Гц | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 6901 | 6901 | 6901 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 | 690 |
Номінальна напруга ізоляції | Ui | (В) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
Ном. імпульсна витримувана напруга | Uimp | (кВ) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
Гранична спроможність відключення (IEC, JIS, AS/NZS) | Icu | (кА) | 690 В~ 525 В~ 440 В~ 400/415 В~ 220/240 В~ |
7,5 25 25 36 65 |
7,5 25 50 65 85 |
20 35 50 70 125 |
20 45 120 125 150 |
35 45 120 125 150 |
50 65 180 200 200 |
20 30 45 50 85 |
20 30 65 70 100 |
20 30 80 85 100 |
101 15 25 36 50 |
201 30 45 50 85 |
201 30 65 70 100 |
251 40 125 125 150 |
251 45 180 200 200 |
201 30 50 50 85 |
251 35 65 70 100 |
201 30 45 50 85 |
251 45 65 70 100 |
201 30 45 50 85 |
251 45 65 70 100 |
451 65 85 100/852 125 |
201 30 45 50 85 |
451 65 85 100/852 125 |
Експлуатаційна спроможність відключення (IEC, JIS, AS/NZS) | Ics | (кА) | 690 В~ 525 В~ 440 В~ 400/415 В~ 220/240 В~ |
7,5 25 25 36 65 |
7,5 25 25 36 85 |
15 35 50 70 125 |
15 45 80 85 150 |
35 45 80 85 150 |
50 65 135 150 150 |
15 30 45 50 85 |
15 30 50 50 85 |
15 30 80 85 85 |
101 15 25 36 50 |
151 30 45 50 85 |
151 30 50 50 85 |
201 34 94 94 150 |
201 34 135 150 150 |
201 30 50 50 85 |
201 30 50 50 75 |
151 23 34 38 65 |
201 34 50 50 75 |
151 23 34 38 65 |
201 34 50 50 75 |
341 50 65 75/653 94 |
151 23 34 38 65 |
341 50 65 75/653 94 |
Номінальна спроможність відключення (NEMA) | (кА) | 480 В~ 240 В~ |
25 65 |
25 65 |
35 125 |
45 150 |
45 150 |
65 200 |
25 85 |
30 100 |
30 100 |
15 50 |
25 85 |
30 100 |
40 150 |
45 200 |
30 85 |
35 100 |
30 85 |
45 100 |
30 85 |
45 100 |
65 125 |
30 85 |
65 125 |
|
Номінальний короткочасно витримуваний струм | Icw | (кА) | 0,3 c | – | – | – | – | 5 | 5 | 5 | 5 | 5 | – | – | – | 10 | 10 | 10 | 10 | – | – | 15 | 15 | 15 | 20 | 20 |
Категорія утилізації | A | A | A | A | B | B | B | B | B | A | A | A | B | B | B | B | A | A | B | B | B | B | B | |||
Розміри і маса | ||||||||||||||||||||||||||
Висота | (мм) | 165 | 165 | 165 | 165 | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 273 | 273 | 273 | 273 | 273 | 273 | 370 | 370 | 370 | 370 | 370 | ||
Ширина | (мм) | 3-полюсний | 105 | 105 | 105 | 105 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | |
4-полюсний | 140 | 140 | 140 | 140 | 185 | 185 | 185 | 185 | 185 | 185 | 185 | 185 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | 280 | |||
Довжина | (мм) | 103 | 103 | 103 | 103 | 140 | 140 | 103 | 103 | 103 | 103 | 103 | 103 | 140 | 140 | 103 | 103 | 103 | 103 | 120 | 120 | 120 | 140 | 140 | ||
Маса | (кг) | 3-полюсний | 2,5 | 2,5 | 2,5 | 2,5 | 7,1 | 7,1 | 4,3 | 4,3 | 4,3 | 5,0 | 5,0 | 5,0 | 6 | 6 | 4 | 4 | 11,0 | 11,0 | 19,8 | 19,8 | 19,8 | 27,0 | 27,0 | |
4-полюсний | 3,3 | 3,3 | 3,3 | 3,3 | 9,4 | 9,4 | 5,7 | 5,7 | 5,7 | 6,5 | 6,5 | 6,5 | 7 | 7 | 5 | 5 | 14,8 | 14,8 | 25,0 | 25,0 | 25,0 | 35,0 | 35,0 | |||
Експлуатаційні дані | ||||||||||||||||||||||||||
Робочий ресурс | електричний | (цикл) | 415 В~ | 10 000 | 4 500 | 4 500 | 4 000 | 4 000 | 4 000 | 2 000 | ||||||||||||||||
механічний | (цикл) | 30 000 | 15 000 | 15 000 | 10 000 | 10 000 | 5 000 | 5 000 |
– Параметр відсутній
● Опція
1 Автоматичний вимикач при зазначеній напрузі не можна використовувати в системах IT
2 100 кА при 400 В
3 75 кА при 400 В
4 8,7 кг 630 А, 9,1 кг 800 А
5 11,9 кг 630 А, 12,3 кг 800 А
6 13,3 кг 630 А, 14,8 кг 800 А
7 16,8 кг 630 А, 18,8 кг 800 А
8 Не розрахований на повний номінальний струм при 50 °С. Зверніться в представництво компанії Terasaki
