Реле витоку

Реле струмів витоку Lovato Electric серії RM призначені для захисту від ураження електричним струмом і запобігання небезпечних наслідків витоків струму на землю в трифазній мережі змінного струму. Причиною витоку може бути пошкодження ізоляції кабелю. Реле струмів витоку може використовуватися в приміщеннях, небезпечних через наявність газу або пилу.

Реле витоку використовують тороїдальні трансформатори струму.

pdfКаталог – реле струмів витоку, тороїдальні трансформатори

Реле витоку модульні (на DIN-рейку) з дисплеєм для відображення струмів витоку. Живлення 230 В АС. Тип А. Зовнішній трансформатор струму. Пароль втручання.

Регулювання: струму витоку 0,030…30 ампер, витримки часу спрацювання 0,2…10 секунд.

	Тип	Реле виходу	Налаштування спрацювання	Передаварійне попередження
	RM1DA230	1	1	-
	RM2DA230	2	2	+

RM2DA230 додатково має регулювання фільтра гармонік (3-я або 21-ша), кнопки та входи для тесту і скидання, графи вимірювання струму.

pdfІнструкція - реле струмів витоку RM12DA230
pdfІнструкція - реле струмів витоку RM2DA230

Реле витоку модульні (на DIN-рейку) з світлодіодною індикацією (зелений ON - живлення, червоний TRIP - спрацювання). Тип А. Мають кнопки тестування (TEST) та скидання (RESET).

	Тип	Реле виходу	Напруга живлення, В	Регулювання струму витоку	Регулювання часу, с
	RM1415	1	110 AC/DC-240 AC- 415 AC	0,3 або 0,5 А	0,02 або 0,5
	31RM48	1	24-48 AC/DC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RM415	1	110 AC/DC-240 AC- 415 AC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RMT415	2	110 AC/DC-240 AC- 415 AC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5

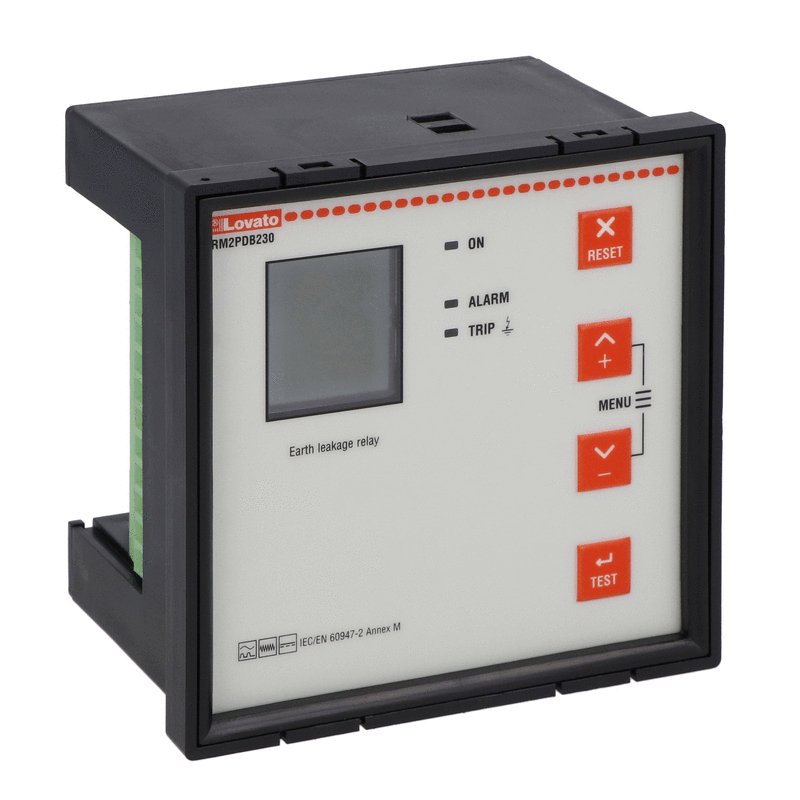

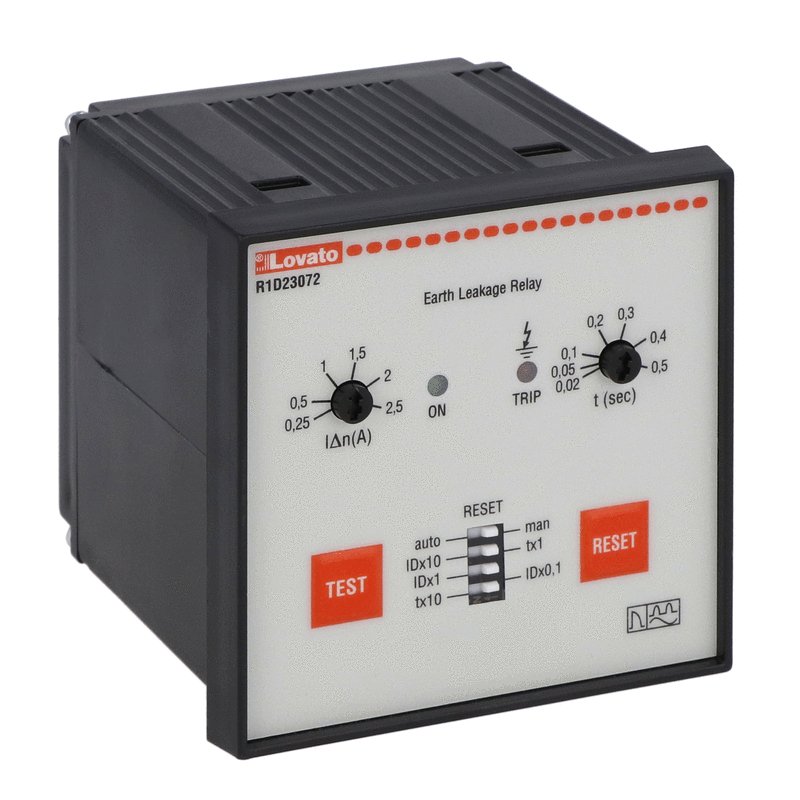

Реле витоку щитові 96 х 96 мм з світлодіодною індикацією (зелений ON - живлення, червоний TRIP - спрацювання). Тип А. Кнопки тестування (TEST) та скидання (RESET). Живлення 110В AC/DC-240В AC-415В AC. Тороідальний трансформатор струму — зовнішній.

Реле витоку для монтажу на панель (всередині шафи) з світлодіодною індикацією (зелений ON - живлення, червоний TRIP - спрацювання). Тип А. Кнопки тестування (TEST) та скидання (RESET). Тороїдальний трансформатор струму — вбудований. 1 вихідний контакт.

	Тип	Діаметр трансформатора, мм	Напруга живлення, В	Регулювання струму витоку	Регулювання часу, с
	31RC3548	35	24-48 AC/DC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC6048	60	24-48 AC/DC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC8048	80	24-48 AC/DC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC11048	110	24-48 AC/DC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC35415	35	110 AC/DC-240AC-415AC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC60415	60	110 AC/DC-240AC-415AC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC80415	80	110 AC/DC-240AC-415AC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5
	31RC110415	110	110 AC/DC-240AC-415AC	0,025…0,25 або 0,25…2,5 або2,5…25 А	0,02…0,5 або 0,2…5

Реле витоку модульне (на DIN-рейку) з дисплеєм для відображення струмів витоку. Живлення 230 В АС. Тип B. Зовнішній трансформатор струму. Пароль втручання.

Регулювання: струму витоку 0,030…30 ампер, витримки часу спрацювання 0,2…10 секунд. Має регулювання фільтра гармонік (3-я або 21-ша), кнопки та входи для тестування і скидання. Індикація світлодіодами та підсвіткою дісплея: зелена - живлення, червоний - спрацювання, жовтий – передаварійне попередження.

	Тип	Реле виходу	Налаштування спрацювання	Передаварійне попередження
	RM2DB230	2	2	+

pdfІнструкція - реле струмів витоку RM2DB230

Тороїдальні трансформатори струму

	Тип A	Тип B	Діаметер, мм	Корпус
	31RT35	31RT35	35	Нероз'ємний
	31RT60	31RT60	60	Нероз'ємний
	31RT80	31RT80	80	Нероз'ємний
	31RT110	31RT110	110	Нероз'ємний
	31RT210	31RT210	210	Нероз'ємний
	31RTA110		110	Роз'ємний
	31RTA210		210	Роз'ємний
