Реле напруги (в т.ч. монітор напруги мережі МНС)

Реле контролю напруги (реле напруги) використовується для захисту обладнання від неправильних параметрів напруги живлення за допомогою релейного виходу.

Реле напруги Lovato Electric (Італія)

Живлення від вимірюваної мережі. Модульний корпус. Релейний вихід – 8 А, 250 В АС.

Реле трифазної напруги, без нейтралі.

Час спрацювання при обриві фази (менше 70% від номіналу) - 60мс. Час затримки спрацювання та скидання 0,1…20 с.

Регулювання: асиметрія 5…15%, максимальна напруга 105…115% від номіналу, мінімальна напруга 80…95% від номіналу. Вихід: 1 реле.

	Напруга, В	Контрольовані параметри мережі				Документація
	Напруга, В	Обрив та неправильна послідовність фаз	Асиметрія	Мін. напруга	Макс. напруга	Документація
PMV10A440	208…480	+	-	-	-	Каталог "Monitoring relays" Інструкція PMV10A…
PMV20A575	208…575	+	-	-	-	Каталог "Monitoring relays" Інструкція PMV20A…
PMV30A575	380…575	+	-	+	-	Каталог "Monitoring relays" Інструкція PMV30A…
PMV40A575	380…575	+	+	-	-	Каталог "Monitoring relays" Інструкція PMV40A…
PMV50A575	380…575	+	-	+	+	Каталог "Monitoring relays" Інструкція PMV50A…

Реле трифазної напруги, з нейтраллю або без нейтралі

Регулювання: асиметрія 5…15%, максимальна напруга 105…115% від номіналу, мінімальна напруга 80…95% від номіналу. Виходи: 2 реле.

	Напруга, В	Контрольовані параметри мережі
	Напруга, В	Обрив та неправильна послідовність фаз	Асиметрія	Мін./макс. напруга	Мін./ макс. частота	Документація
PMV50NA440	380…440	+	-	-	-	Каталог "Monitoring relays" Інструкція PMV50(70,80)N
PMV70NA440	380…440	+	-	-	-
PMV80NA440	380…440	+	-	+	-

Реле однофазної напруги PMV55A240

Діапазон вимірюваної напруги: 208…240 В

Регулювання: максимальна напруга 105…115% від номіналу, мінімальна напруга 80…95% від номіналу. 1 реле.

pdfІнструкція PMV55A240

Реле трифазної напруги PMV95NA575NFC — універсальне, з налаштуванням через NFC та програмне забезпечення Lovato NFC

Діапазон вимірюваної напруги: 380…575 В

Регулювання: максимальна напруга 105…115% від номіналу, мінімальна напруга 80…95% від номіналу. Вихід: 1 реле.

pdfІнструкція PMV55A240

Дивіться також: цифрові вольтметри з релейним виходом та світлодіодним дисплеєм з можливістю захисту від перенапруги

Реле напруги Tele Haase (Австрія)

Реле трифазної напруги

Модульне. Час затримки спрацювання та скидання 0,1…10 с.

Регулювання: асиметрія 5…25%.
Напруга – 400 В. Живлення від вимірюваної мережі.
Релейний вихід — 5 А, 250 В АС.

	Обрив фаз	Неправильна послідовність фаз	Асиметрія	Мін. напруга	Макс. напруга	Реле	Документація
E1PF400VS01	+	+	-	-	-	1	Інструкція
E1PF400VSY01	+	+	+	-	-	1	Інструкція
E1YM400VS10	-	+	-	70-120%	80-130%	1	Інструкція
E1YU400V01	-	-	-	160-240 В	-	1	Інструкція
E3YM400VSY20	+	+	-	70-120%	80-130%	2	Інструкція

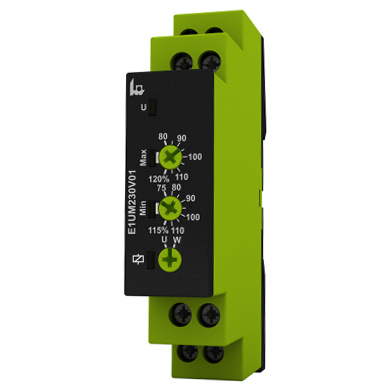

Реле однофазної напруги E1UM230V01

Модульне, 1 релейний вихід.

Напруга: 24 В АС/DC, 230 В АС
Мінімальна напруга 75–115%, максимальна 80–120%

pdfІнструкція E1UM230V01

Реле трифазної напруги

Промислові. Напруга 400 В. Час затримки спрацювання та скидання 0,1…10 с.

Регулювання: асиметрія 5…25%.
Живлення від вимірюваної мережі.
Релейний вихід — 5 А, 250 В АС.

	Обрив фаз	Неправ. послід. фаз	Асим.	Напруга		Реле	Живлення	Документація
	Обрив фаз	Неправ. послід. фаз	Асим.	мін., %	макс.,%	Реле	Живлення	Документація
G2PF400VS02	+	+	30%	-30…+20	-20…+30	2	від контрольованої мережі	Інструкція
G2PM400VSY10	+	+	+	-30…+20	-20…+30	1	TR2-…*	Інструкція
G2PM400VSY20	+	+	+	-30…+20	-20…+30	2	TR2-…	Інструкція
G2PM400VSY20 24-240V	+	+	+	-30…+20	-20…+30	2	24-240 В AC/DC	Інструкція
G2PW400V10	-	-	-	-30…+20	-20…+30	1	TR2-…	Інструкція

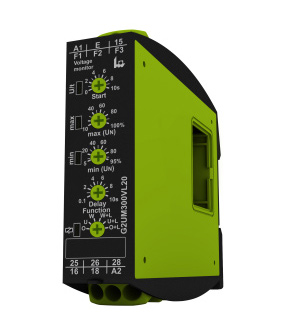

Реле однофазної напруги G2UM300VL20

Промислове, 1 релейний вихід, живлення через трансформатор TR2-…*

Напруга: 30/60/300 В AC/DC
Мінімальна напруга 5–95%, максимальна 10–100%

pdf Інструкція G2UM300VL20

* TR2-...— трансформатор живлення, що вставляється в корпус реле, де … — 24VAC, 48VAC, 110VAC, 230VAC, 400VAC, 440VAC.

Реле напруги Relpol (Польща)

Тип	Функції	Напруга живлення	Документація
RPN-1VF-A400	Обрив, асиметрія фаз; діапазон асиметрії — встановлене налаштування 55 В	Контроль напруги змінного струму у 3-фазній мережі (+N) — 400/230 В, 50/60 Гц. Напруга живлення = контрольована напруга, вимірювальний вхід = напруга живлення, перевантажувальна здатність ? 1,2 U_n, вихід — 1 C/O, 12 А/250 В AC, 12 А/24 В DC1	Опис продукту
RPN-1VFS-A400	Обрив, асиметрія, послідовність фаз; асиметрія — встановлене налаштування 55 В		Опис продукту
RPN-1VFR-A400	Обрив, асиметрія, послідовність фаз; асиметрія — регульована уставка		Опис продукту
RPN-1VFT-A400	Обрив, асиметрія, послідовність фаз; асиметрія і затримка спрацьовування — регульовані уставки		Опис продукту
