Реле струму використовуються в одно- (АС/DC) або трифазних мережах для контролю (релейний вихід, 4…20 мА) величини струму.
Всі реле струму Tele Haase мають світлодіодну індикацію напруги живлення та спрацьовування.

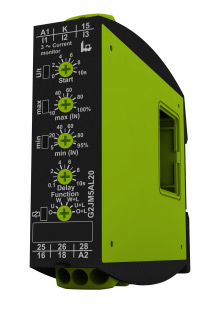

Реле струму трифазної мережі G2JM5AL20 в промисловому корпусі.
Час затримки включення 0–10 с та спрацювання 0,1–10 с
Регулювання: мінімум 5-95% та максимум 10-100% від номінального струму Іn
Живлення через трансформаторний модуль TR2-…/SNT2-…, що вставляється у корпус реле.
Релейний вихід — 5 А , 250 В АС (2CO)
Вхідний струм — до 5 А. Для струмів більше ніж 5 А можливо використовувати трансформатори струму з виходом 5 А.
Реле струму однофазної мережі в промисловому корпусі
Час затримки включення 0–10 с та спрацювання 0,1–10 с.
Регулювання: мінімум 5–95% та максимум 10–100% від номінального струму Іn
|
|
|
Вхідний струм AC/DC | Вихід | Живлення | Документація |
|---|---|---|---|---|---|
|
G2IM10AL20 | 100 мА/1 А/10 А | 2CO | TR2-…/SNT2-… | Опис продукту |
|
G2IM10AL20 24-240VAC/DC |
100 мА/1 А/10 А | 2CO | 24-240VAC/DC | Опис продукту | |
|
G2IM5AL10 | 20 мА/1 А/5 А | 1CO | TR2-…/ SNT2-24VDC | Опис продукту |
| G2IM5AL20 | 20 мА/1 А/5 А | 2CO | TR2-…/ SNT2-24VDC | Опис продукту | |
|
G2IA5A4...20mA | 20 мА/1 А/5 А | 4…20 мА | 48/24-240VAC/DC | Опис продукту |
Для струмів більше ніж 5А (10A) можливо використовувати трансформатори струму з виходом 5А.
TR2-... — трансформатор живлення, що вставляється в корпус реле, де «…» — 24, 48, 110, 230, 400 або 440 В AC
SNT2-24VDC — модуль для живлення постійним струмом 24 В, що вставляється в корпус реле
Поєднує у собі функціональність багатьох пристроїв.
Функціональність:
| Живлення | ||
|---|---|---|
| Підключення |
|
клеми A1-A2 |
| Напруга живлення | AC | 48–240 |
| DC | 24–240 | |
| Допустиме відхилення напруги живлення | AC | ±10% |
| DC | -15/+20% | |
| Номінальна частота |
|
16,6–400 Гц або DC |
| Допустима частота |
|
16,0–420 Гц |
| Номінальна споживана потужність | 230 В AC, 50 Гц | 0,65 Вт/1,2 ВА |
| 24 В DC | 0,55 Вт | |
| Робочий цикл |
|
100% |
| Час роботи після зникнення живлення |
|
< 6 мс |
| Час відновлення роботи після появи живлення |
|
≥ 400 мс @ 24 В DC |
| Вимірювання | ||
| Підключення |
|
вбудований трансформатор струму |
| Вимірюваний параметр |
|
однофазний струм |
| Метод вимірювання |
|
True RMS |
| Діапазон вимірювання |
|
до 100 А AC/DC (25/50/75/100 А на вибір) |
| Частота вимірюваного струму | синус | 16,6–400 Гц |
| довільна форма | 50/60 Гц | |
| Функції | ||
| Zero | налаштування точки «0» — 0/25/50/75% від номіналу | |
| Zero Fine | тонке налаштування точки «0» в межах 0–25% від номіналу | |
| Аналоговий вихід | 0–20 мА, 4–20 мА, 0–10 В, 10 мА ±10 мА*, 12 мА ±8 мА*, 5 В ±5 В* | |
|
* Потенціометри Zero і Zero Fine не функціонують, якщо вибрано ратіометричний аналоговий вихід Для ратіометричних виходів тільки виміряний постійний струм генерується як аналоговий сигнал. |
||
| Індикація стану | ||
| Напруга живлення | індикатор U зелений | є напруга живлення |
| Активний налоговий вихід | індикатор COut жовтий | 0(4)–20 мА, 10 ± 10 мА, 12 ± 8 мА |
| індикатор VOut жовтий | 0–10 В, 5 ± 5 В | |
| Монітор струму | інд. Err червоний | Помилка (перевантаження виходу) |
| Струм вихідного кола | ||
| Клеми |
|
CO+, CO- |
| Тип виходу | Аналоговий | 4–20 мА |
| 0–20 мА | ||
| 10 ± 10 мА | ||
| 12 ± 8 мА | ||
| Навантаження* 1 |
|
0–300 Ом* 2 |
| Напруга вихідного кола | ||
| Клеми |
|
|
| Тип виходу | Аналоговий | 0–10 В |
| 5 В ± 5 В | ||
| Навантаження |
|
мін. 1,5 кОм* 2 |
| Гальванічна ізоляція |
|
між колами живлення, вимірювання і виходу |
| Інше | ||
| Розміри | Ш х В х Г | 45 х 67 х 76 мм |
| O трансформатора | 15 мм | |
| Матеріал корпусу |
|
PA 66, самозатух. пластик, клас V-0 |
| Захист | корпус | IP40 |
|
|
клеми | IP20 |
| Підключення |
|
гвинтові клеми |
| Маса |
|
147 г |
| Сертифіковано |
|
CE |
* 1 Допустиме використання виходу тільки по струму або тільки по напрузі
* 2 Допустиме тільки резистивне навантаження
pdfДетальний технічний опис (datasheet)
Модульний корпус. Релейний вихід – 8 А, 250 В АС.
| Реле струму 1-фазної мережі.Затримка часу спрацювання 0,1–30 с. Час затримки включення 0,1–60 с | |||||||
|---|---|---|---|---|---|---|---|
|
|
|
Вх. струм AC/DC, А | Живлення | Час скидання | Мін. струм | Макс. струм | Документація |
|
PMA20240 | 5 або 16 | 24…240В АС/DC | 0,1…60 с | - | + |
Каталог Інструкція |
| Регулювання: макс. струм 5-100% від номіналу, гістерезис 1–50%. 1 реле. Пам’ять спрацювання On/Off | |||||||
| Реле струму 1- та 3-фазної мережі. Затримка часу спрацювання 0,1–30 с. Час затримки включення 0,1–60 с | |||||||
|
|
|
Вх. струм AC/DC, А | Живлення | Вихід реле | Мін. струм | Макс. струм | Документація |
|
PMA30240 | 5 або 16 | 24…240В АС/DC | 1СО | + | + |
Каталог Інструкція |
| Регулювання: макс. та мін. струм 5…100% від номіналу, гистерезис 1…50%. Пам'ять спрацювання On/Off | |||||||
|
PMA40240 | 0,02, 0,05, 0,25, 1, 5, 10 | 24…240В АС/DC | 2СО | + | + |
Каталог Інструкція |
| Регулювання: макс. та мін. струм 5…100% від номіналу. Пам'ять спрацювання On/Off | |||||||
|
PMA50А240 | 5 або 16 | 220…240В АС | 1СО | - | + |
Каталог Інструкція |
| PMA50А415 | 380…415В АС | ||||||
| Регулювання: макс. та мін. струм 5…100% від номіналу; cos φ 0,1…0,99 (навантаження/холостий хід). Зовнішне скидання On/Off | |||||||

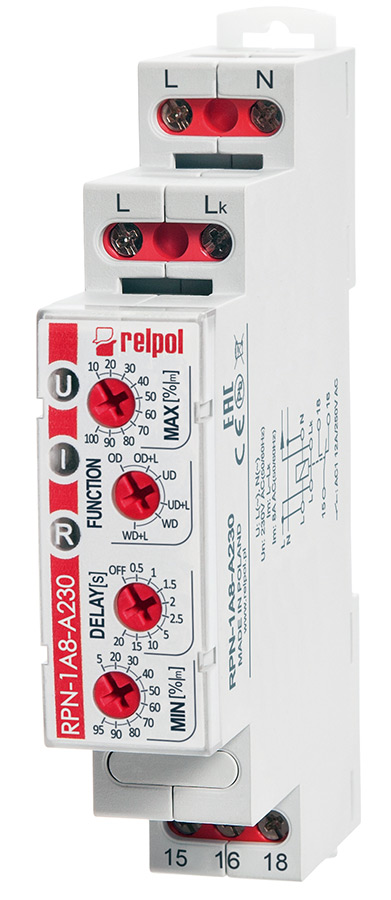

Багатофункціональні реле контролю RPN-1A..-A230 — 6 версій реле, контроль змінного струму в однофазній мережі, з регульованими пороговими значеннями. Модульне виконання (монтаж на DIN-рейку 35 мм)
| Вихідний контур | |
| Кількість і тип контактів | 1 CO |
| Матеріал контактів | AgSnO2 |
| Макс. напруга перемикання | AC 300 В |
| Вхідний контур | |
| Напруга живлення | AC 230 В |
| Номінальна потужність споживання | 0,6 Вт |
| Діапазон частоти живлення змінного струму | 48...63 Гц |
| Вимірювальний контур | |
| Вимірювальні клеми | Lk-N |
| Вимірюване значення | синусоїда змінного струму, 48…63 Гц |
| Діапазон вимірювання | 0,05...1,0n |
| Ізоляція | |
| Номінальна імпульсна напруга змінного струму | 4 000 В |
| Номінальна напруга ізоляції | 250 В змінного струму |
| Категорія перенапруги | III згідно з EN 60664-1 |
| Загальні дані | |
| Механічний ресурс (цикли) | > 3 x 107 |
| Робоча температура навколишнього середовища | -20...+60 °C |
