Перемикачі (кулачкові, галетні) Lovato Electric (Італія)

Кулачкові вимикачі і перемикачі для комутації силових з’єднань з номінальним струмом від 12 А до 125 А.

Розміри передньої панелі:

48 х 48 мм GN12–GN25, GX16–GX20
65 х 65 мм GN32–GN63, GX32–GX40
90 х 90 мм GN125

Максимальна кількість контактів/ліній/полюсів — 24

pdfДетальніше
pdfКаталог
pdfСхеми

Серія 7GN.. (12-125 А, IP40 по фронту)

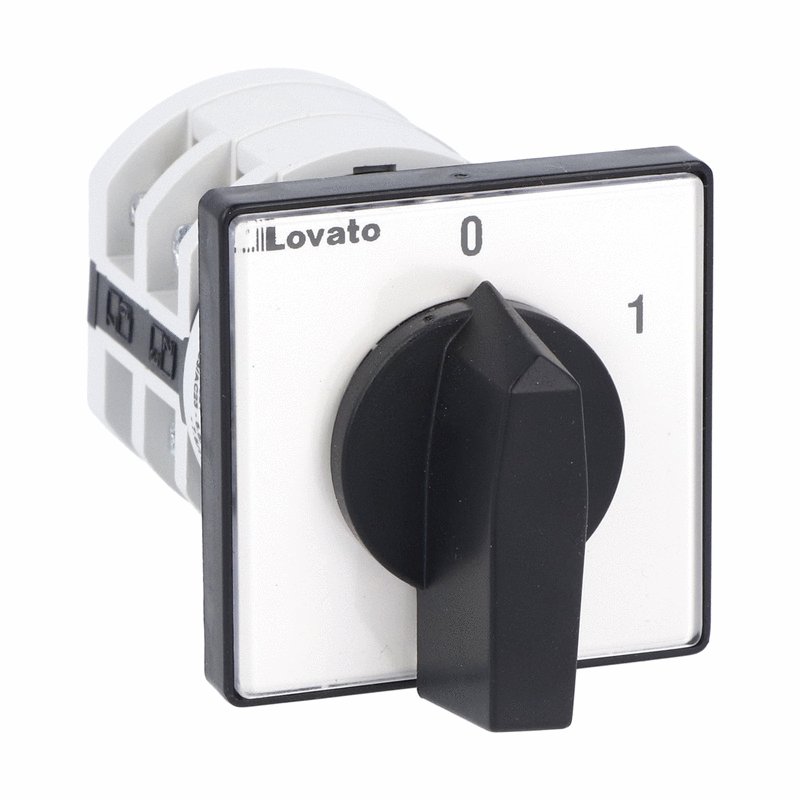

7GN..U, 0–1, монтаж на двері, чорна ручка. Положення ручки: 0°, +45°

  Полюси Струм, А
12 20 25 32 40 63 125
1 7GN1290U 7GN2090U 7GN2590U 7GN3290U 7GN4090U 7GN6390U запит
2 7GN1291U 7GN2091U 7GN2591U 7GN3291U 7GN4091U 7GN6391U запит
3 7GN1210U 7GN2010U 7GN2510U 7GN3210U 7GN4010U 7GN6310U 7GN12510U
4 7GN1292U 7GN2092U 7GN2592U 7GN3292U 7GN4092U 7GN6392U 7GN12592U
5 7GN1299U 7GN2099U 7GN2599U 7GN3299U 7GN4099U 7GN6399U запит

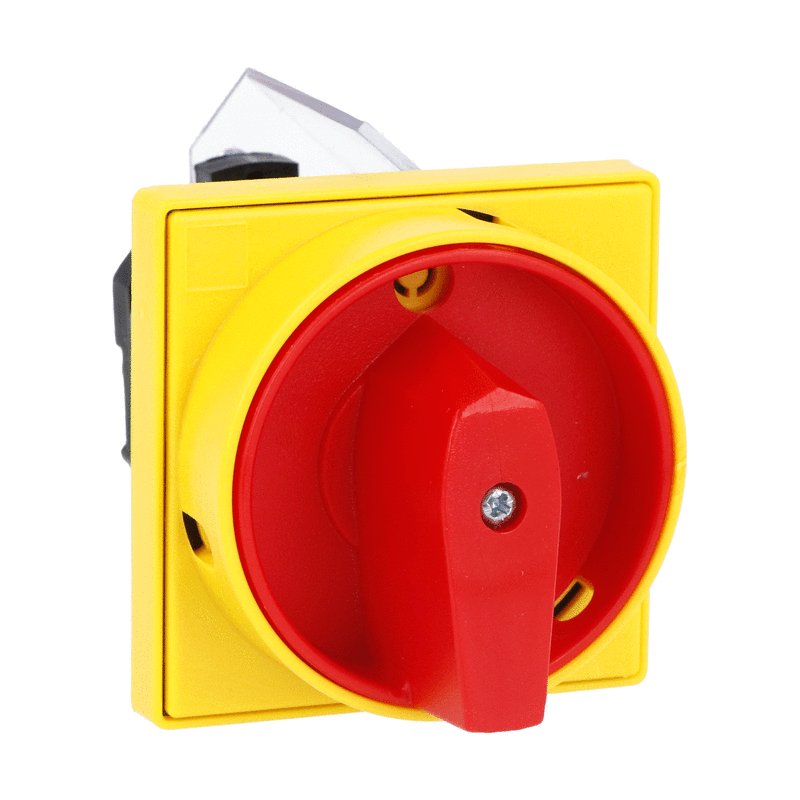

7GN..U..5, 0–1, монтаж на двері, червоно-жовта ручка. Положення ручки: 0°, +45°

  Полюси Струм, А
12 20 25 32 40 63 125
3 7GN1210U25 7GN2010U25 7GN2510U25 7GN3210U25 7GN4010U65 7GN6310U65 7GN12510U65
4 7GN1292U25 7GN2092U25 7GN2592U25 7GN3292U25 7GN4092U65 7GN6392U65 7GN12592U65

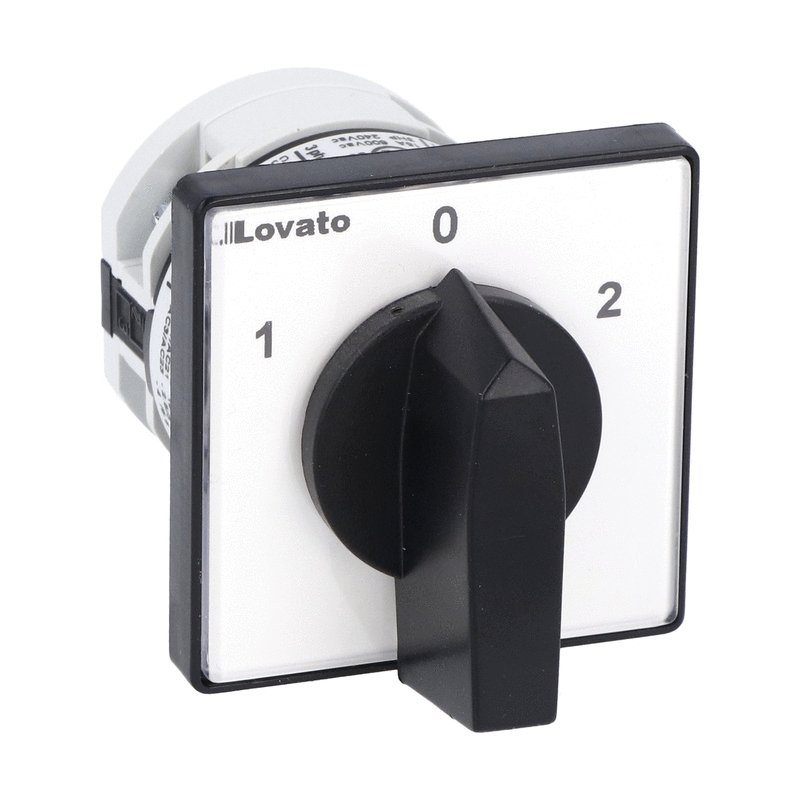

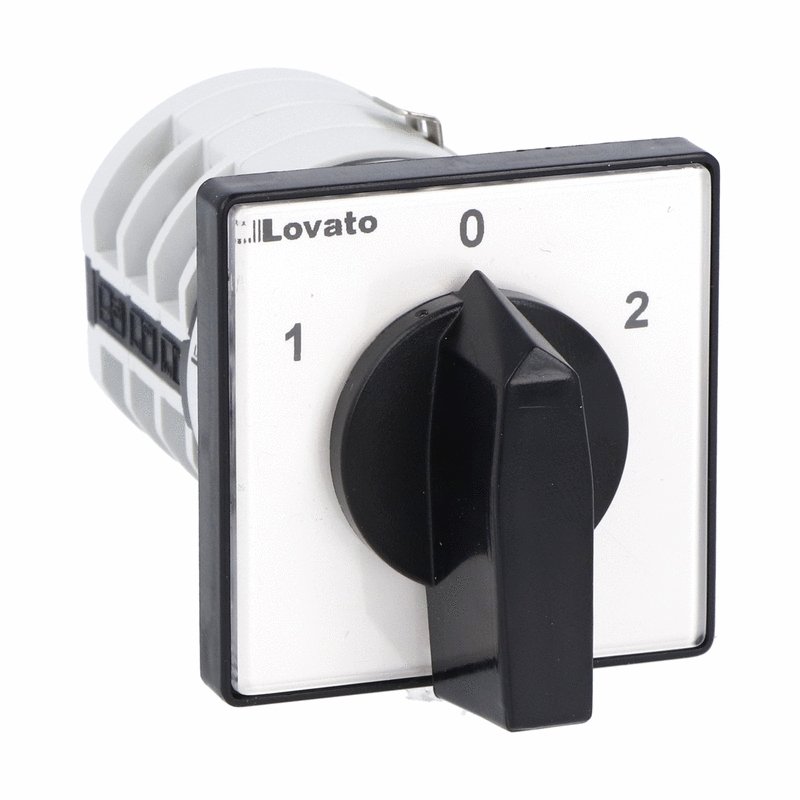

7GN..U — 1–0–2, монтаж на двері, чорна ручка. Положення ручки: -45°,  0°, +45°

  Полюси Струм, А
12 20 25 32 40 63 125
  1 7GN1251U 7GN2051U 7GN2551U 7GN3251U 7GN4051U 7GN6351U запит
2 7GN1252U 7GN2052U 7GN2552U 7GN3252U 7GN4052U 7GN6352U 7GN12552U
3 7GN1253U 7GN2053U 7GN2553U 7GN3253U 7GN4053U 7GN6353U 7GN12553U
4 7GN1275U 7GN2075U 7GN2575U 7GN3275U 7GN4075U 7GN6375U 7GN12575U
5 7GN1276U 7GN2076U 7GN2576U 7GN3276U 7GN4076U 7GN6376U запит

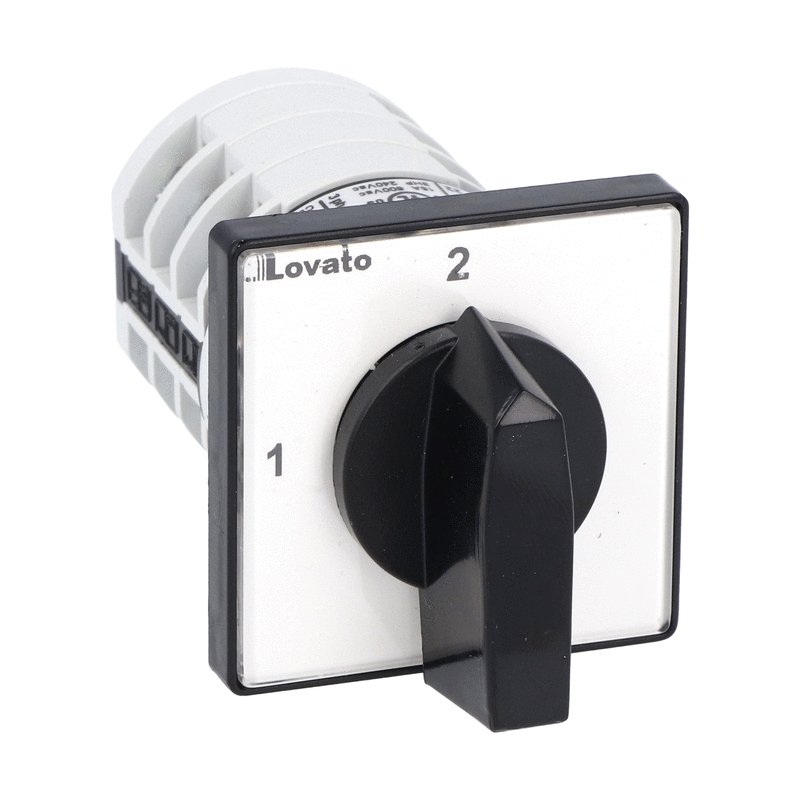

7GN..U — 1–2, монтаж на двері, чорна ручка. Положення ручки: -90°,  0°

  Полюси Струм, А
12 20 25
1 7GN1254U 7GN2054U 7GN2554U
2 7GN1255U 7GN2055U 7GN2555U
3 7GN1256U 7GN2056U 7GN2556U
4 7GN1269U 7GN2069U 7GN2569U

7GN..U — 1–0–2, реверс. Положення ручки: -45°,  0°, +45°

Полюси Струм, А
12 20 25 32 40 63 125
3 7GN1211U 7GN2011U 7GN2511U 7GN3211U 7GN4011U 7GN6311U 7GN12511U

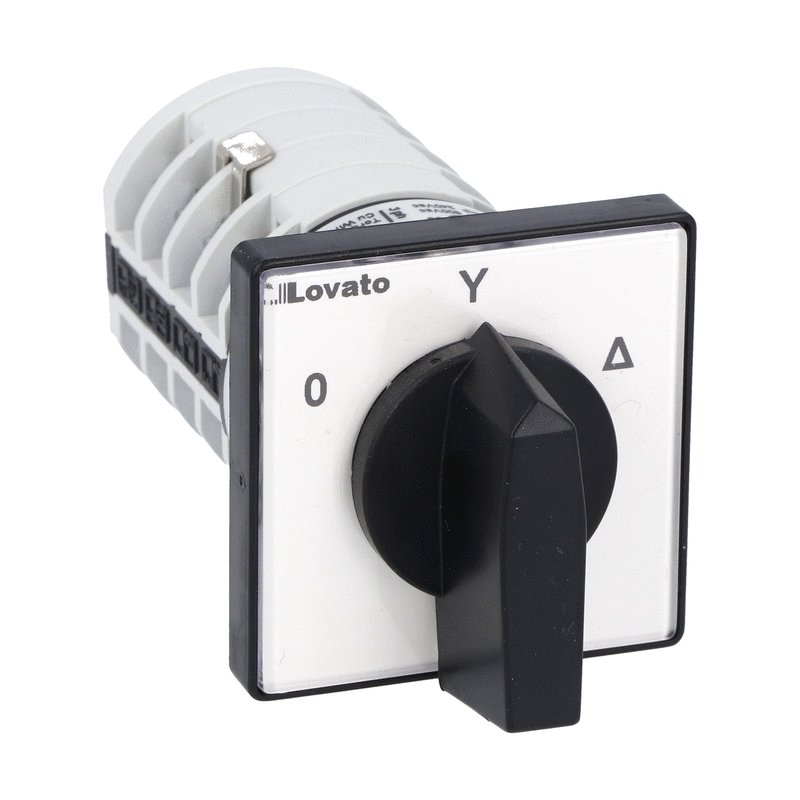

7GN..U — 0–Y–Δ пуск, монтаж на двері, чорна ручка. Положення ручки: -45°,  0°, +45°

Полюси Струм, А
12 20 25 32 40 63 125
3 7GN1212U 7GN2012U 7GN2512U 7GN3212U 7GN4012U 7GN6312U 7GN12512U

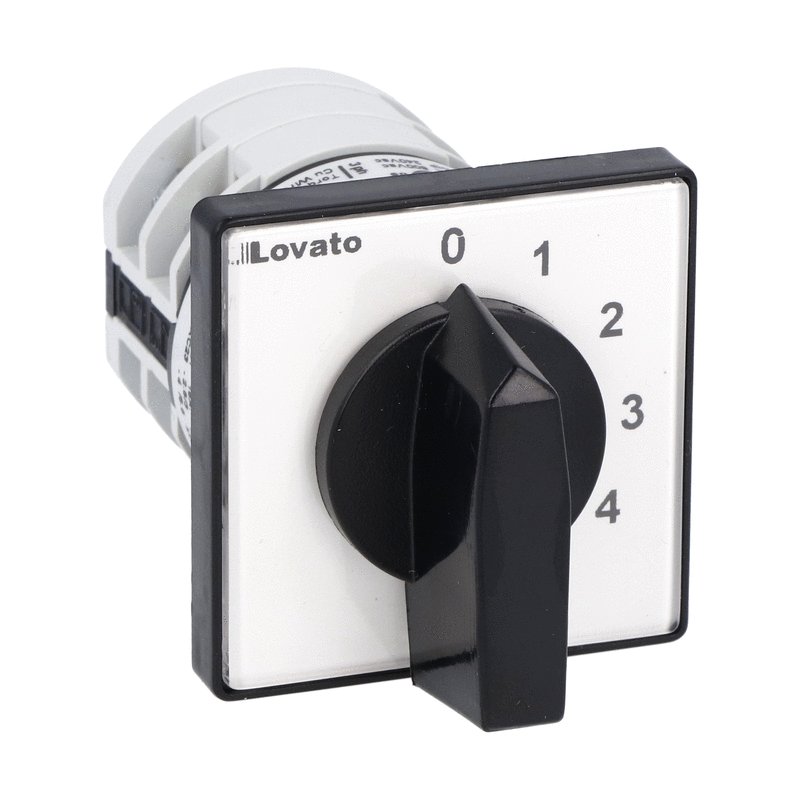

7GN..U — 0–…, струм 12 А

Полюси Положення ручки (0, …)
0-1 0-1-2 0-1-2-3 0-1-2-3-4 0-1-2-3-4-5 0-…-6 0-…-7
1 7GN1290U 7GN12107U 7GN12108U 7GN12109U 7GN12110U 7GN12111U 7GN12112U

7GN..U — 1–…, струм 12 А

Полюси Поворот  ручки  на +60° до 6 положень, +30° від 7 положень
1-2-3 1-2-3-4 1-2-3-4-5 1-2-3-4-5-6 1-2-3-…-7 1-2-3-…-8 1-2-3-…-9
1 7GN1282U 7GN1283U 7GN1284U 7GN1285U 7GN12101U 7GN12102U 7GN12103U

7GN..U, 0–1, монтаж на двері, чорна ручка. Струм 12 А.

Підключення вольтметра/амперметра

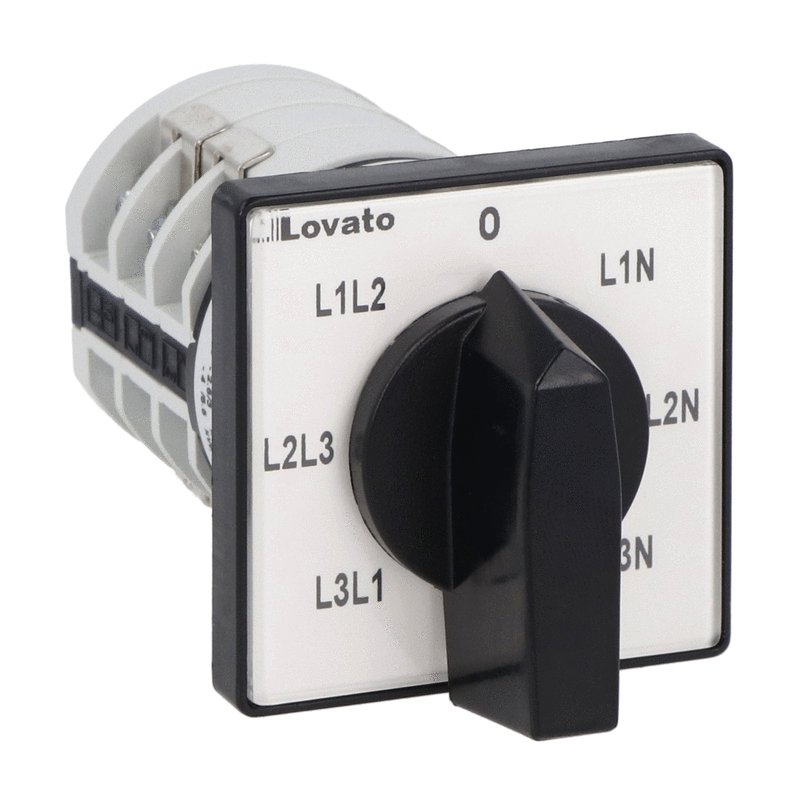

Вольтметр

Підключення Фазне Лінійне Обидва 1 фаза — лінійне
Схема 0-L1N-L2N-L3N 0-L1L2-L2L3-L3L1 L3L1-L2L3-L1L2-0-L1N-L2N-L3N L1N-0-L1L2-L2L3-L3L1
Код 7GN1268U 7GN1267U 7GN1266U 7GN1260U

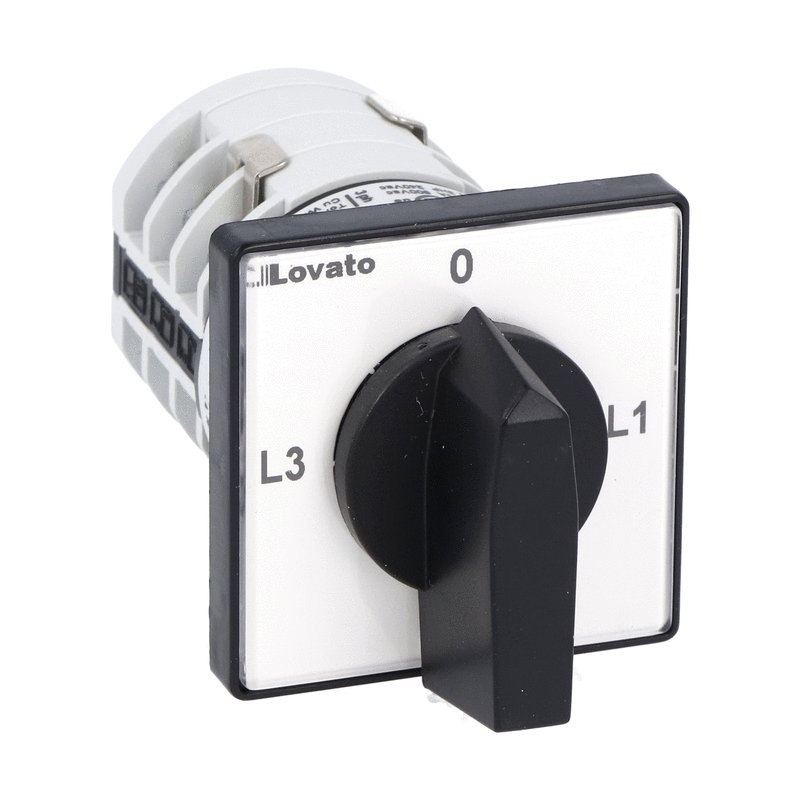

Амперметр

Підключення Пряме Через 3 ТТ
Схема 0-L1-L2-L3 0-L1-L2-L3
Код 7GN1297U 7GN1298U

Серія GX.. (16-40 A, IP65 по фронту)

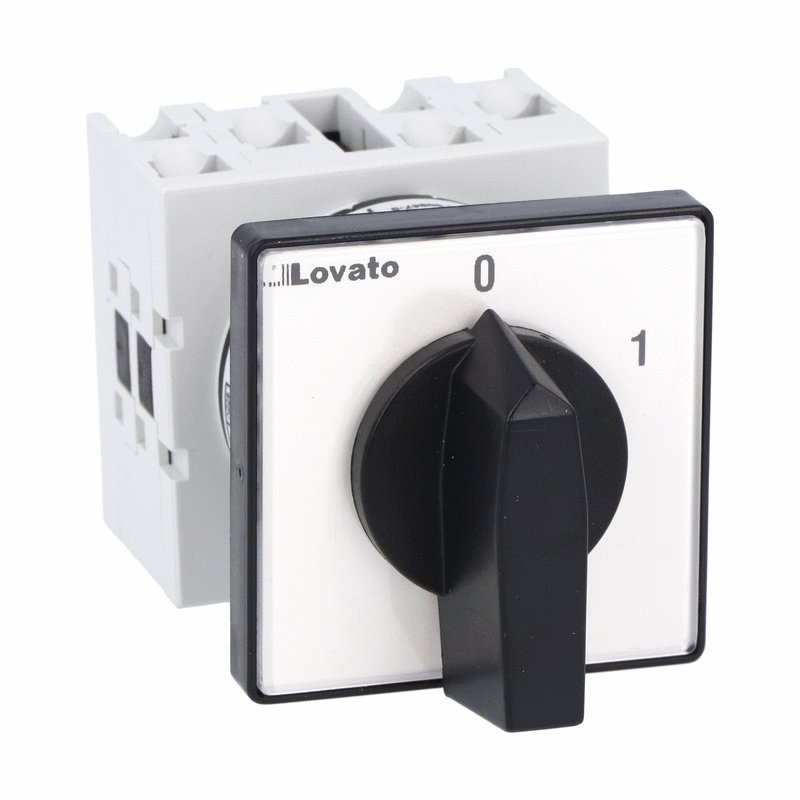

GX..U — 0–1, монтаж на двері, чорна ручка. Положення ручки:  0°, +45°

Полюси Струм, А
16 20 32 40
1 GX1690U GX2090U GX3290U GX4090U
2 GX1691U GX2091U GX3291U GX4091U
3 GX1610U GX2010U GX3210U GX4010U
4 GX1692U GX2092U GX3292U GX4092U

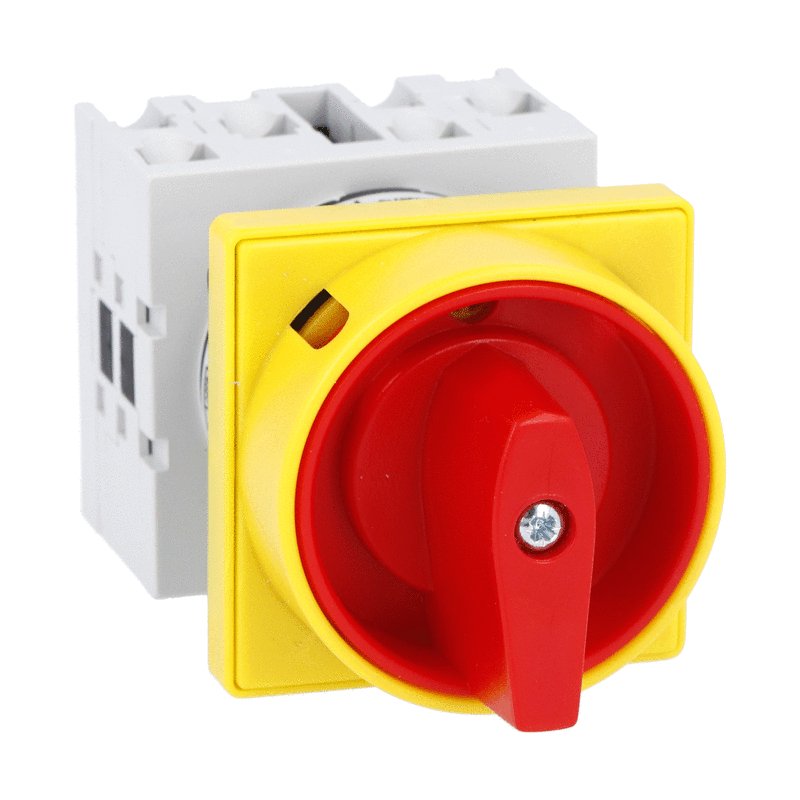

GX..U — 0–1, монтаж на двері, червоно-жовта ручка. Положення ручки:  0°, +45°

Полюси Струм, А
16 20 32 40
3 GX1610U25 GX2010U25 GX3210U25 GX4010U65
4 GX1692U25 GX2092U25 GX3292U25 GX4092U65

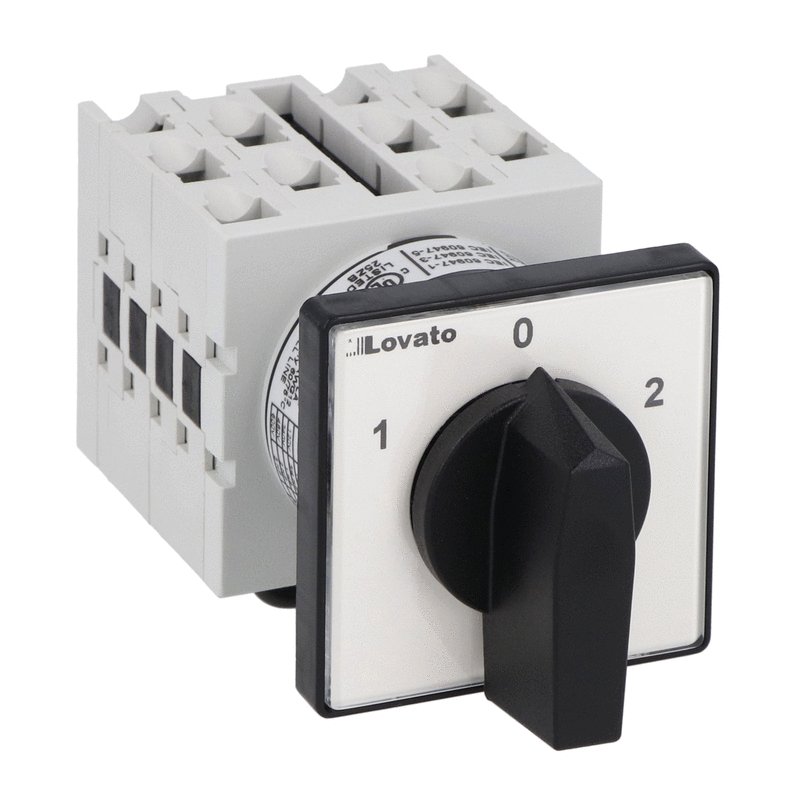

GX..U — 1–0–2, монтаж на двері, чорна ручка. Положення ручки: -45°, 0°, +45°

Полюси Струм, А
16 20 32 40
1 GX1651U GX2051U GX3251U GX4051U
2 GX1652U GX2052U GX3252U GX4052U
3 GX1653U GX2053U GX3253U GX4053U
4 GX1675U GX2075U GX3275U GX4075U

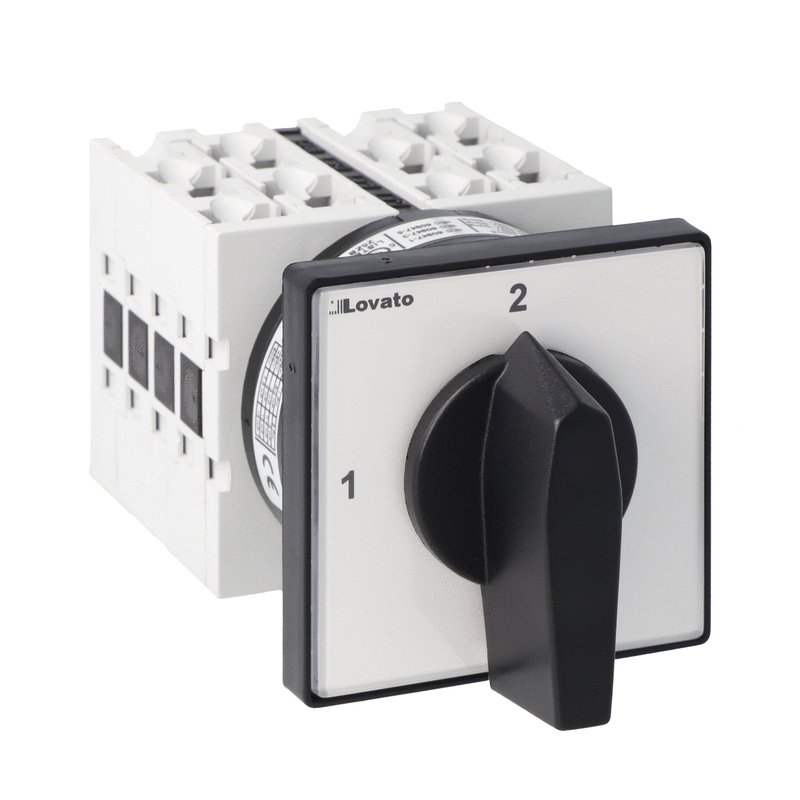

GX..U — 1–2, монтаж на двері, чорна ручка. Положення ручки: -90°, 0°

Полюси Струм, А
16 20 32
1 GX1654U GX2054U GX3254U
2 GX1655U GX2055U GX3255U
3 GX1656U GX2056U GX3256U
4 GX1669U GX2069U GX3269U

GX..U — 1–0–2, реверс, монтаж на двері, чорна ручка. Положення ручки: -45°, 0°, +45°

Полюси Струм, А
16 20 32 40
3 GX1611U GX2011U GX3211U GX4011U

GX..U — 0–Y–Δ пуск, монтаж на двері, чорна ручка. Положення ручки: -45°,  0°, +45°

Полюси Струм, А
16 20 32 40
3 GX1612U GX2012U GX3212U GX4012U

GX..U, 0–1, монтаж на двері, чорна ручка. Струм 16 А.

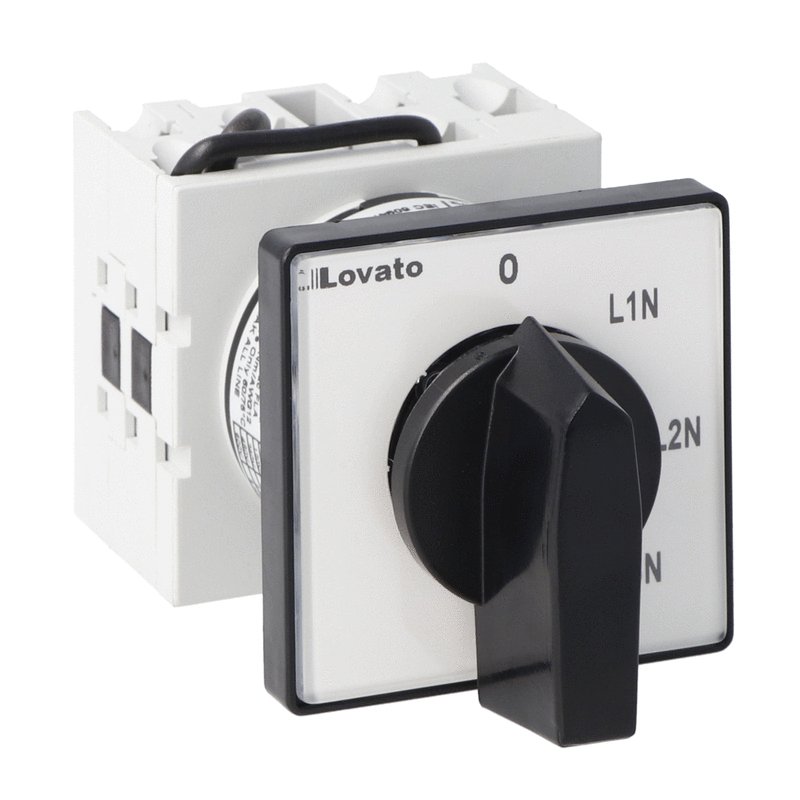

Підключення вольтметра/амперметра

Вольтметр

Підключення Фазне Лінійне Обидва 1 фаза — лінійне
Схема 0-L1N-L2N-L3N 0-L1L2-L2L3-L3L1 L3L1-L2L3-L1L2-0-L1N-L2N-L3N L1N-0-L1L2-L2L3-L3L1
Код GX1668U GX1667U GX1666U GX1660U

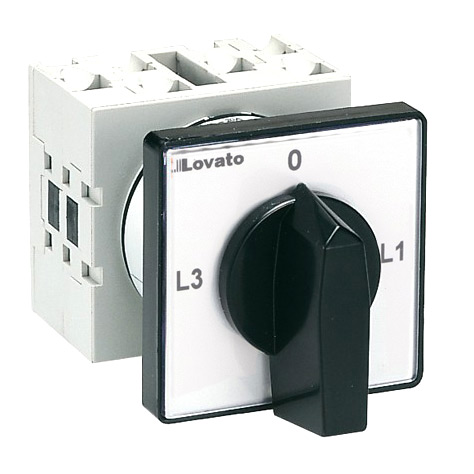

Амперметр

Підключення Пряме Через 3 ТТ
Схема 0-L1-L2-L3 0-L1-L2-L3
Код GX1697U GX1698U

Варіанти виконань

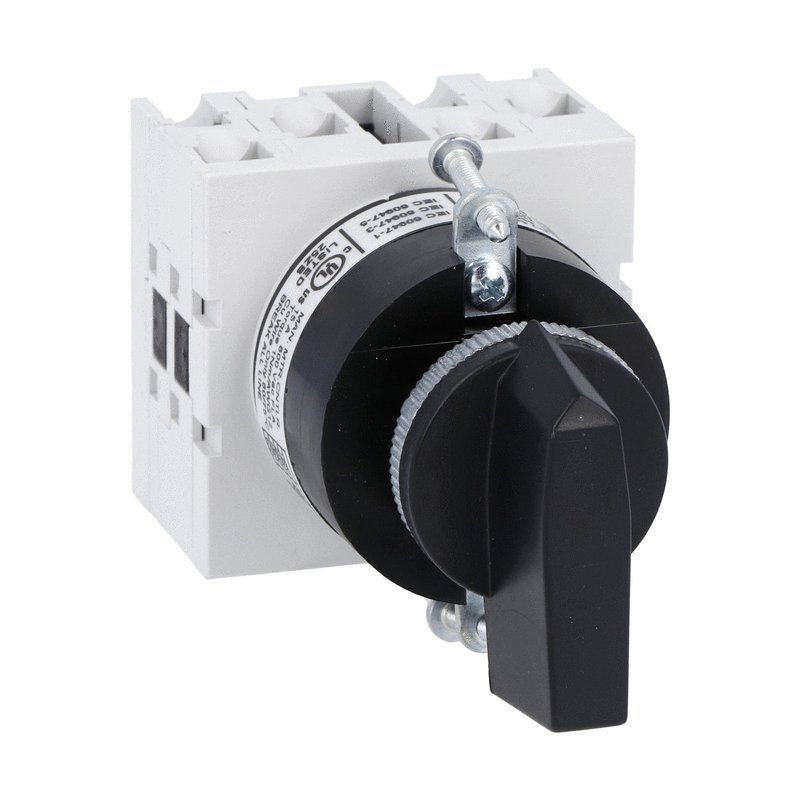

…U11 - під отвір 22 мм

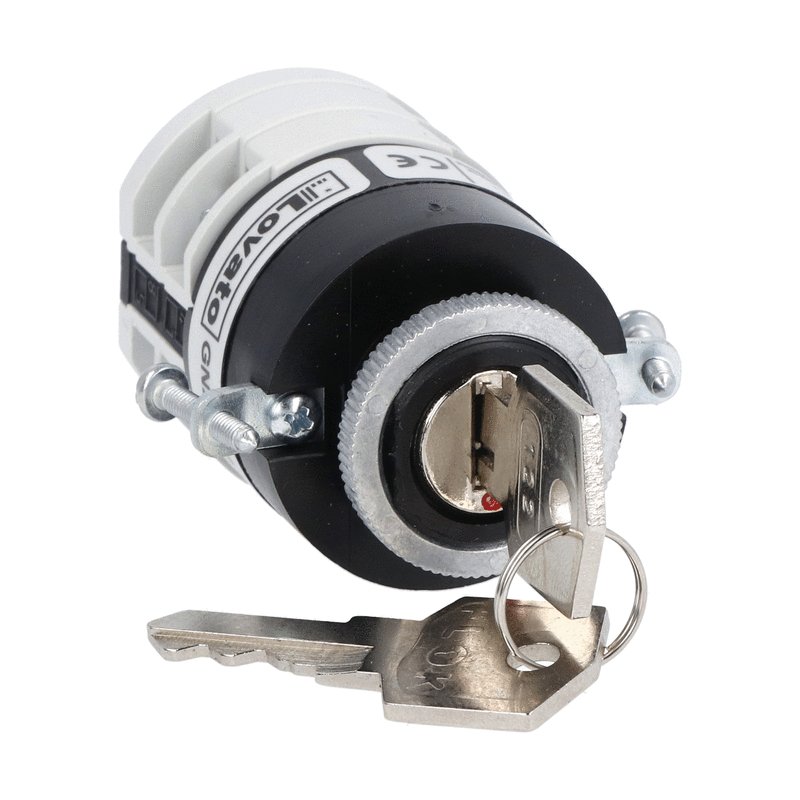

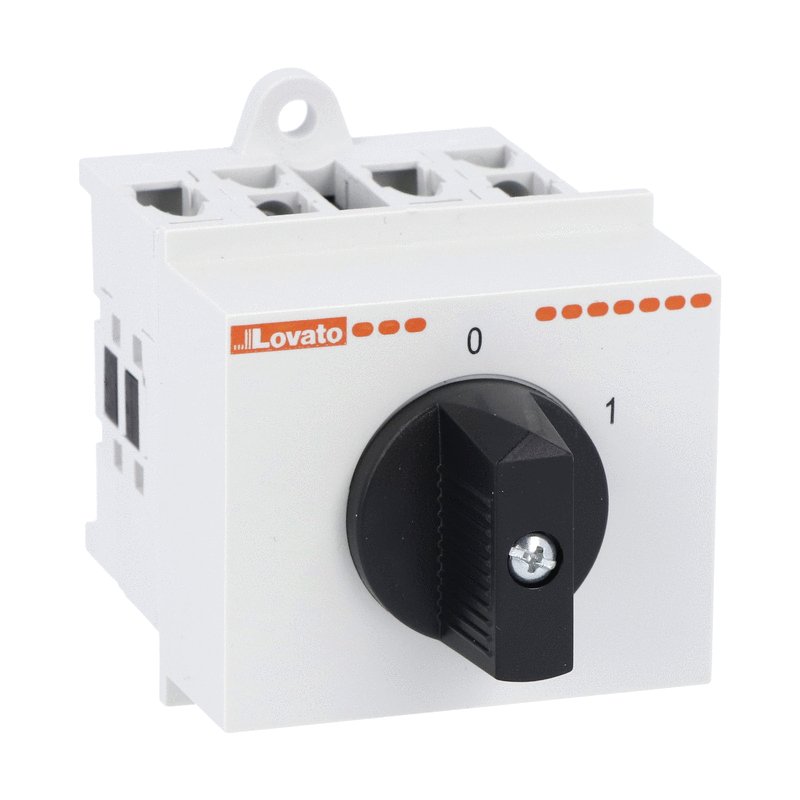

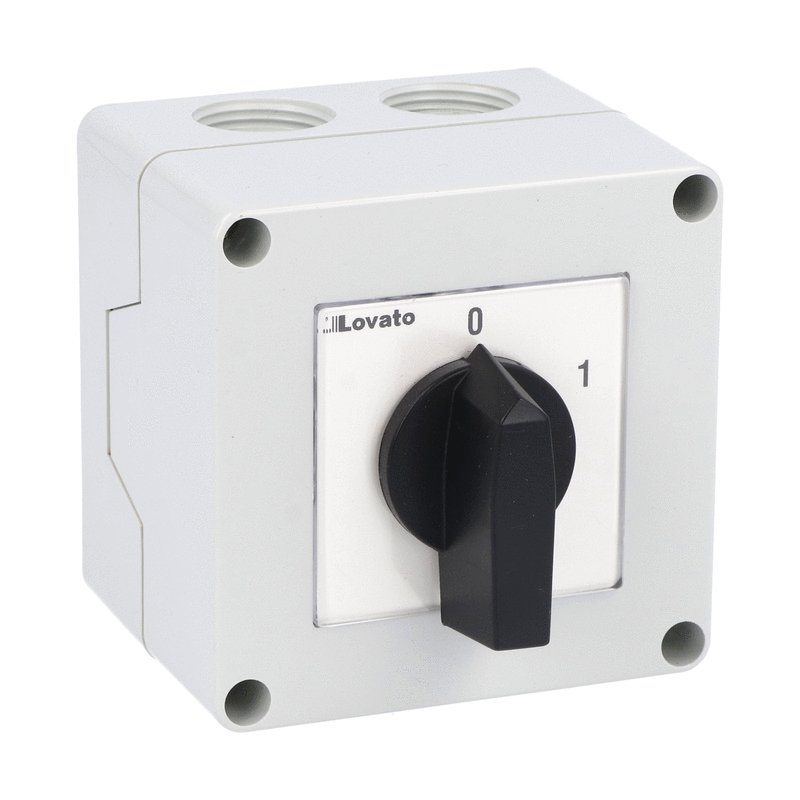

…U12 - ручка-ключ …O48 - модульне …P - в корпусі

Аксесуари

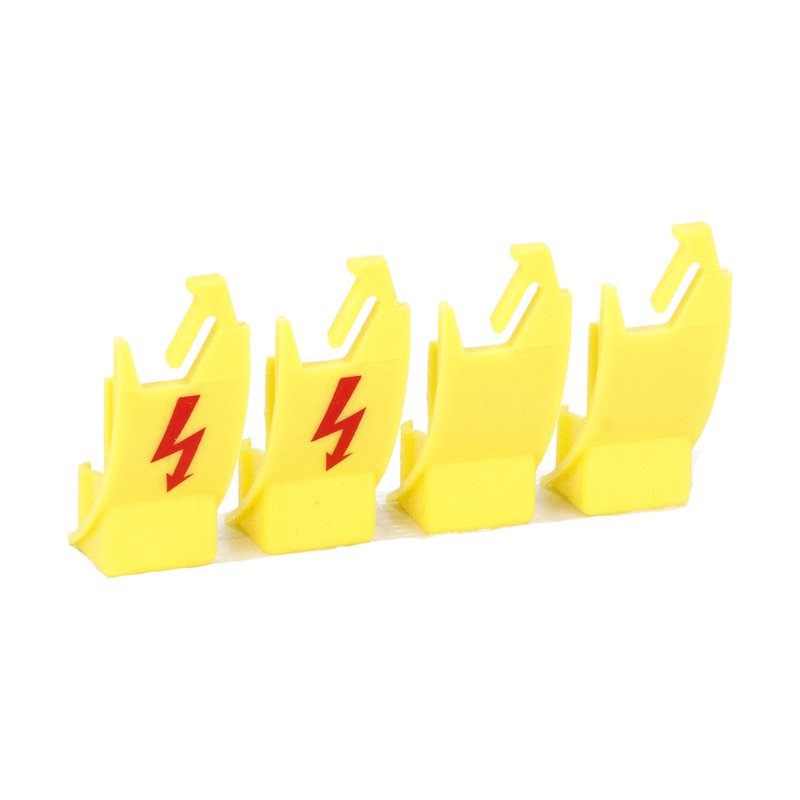

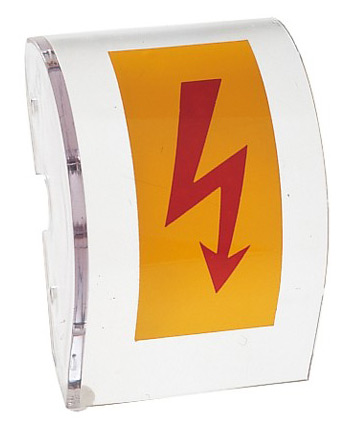

Захист 4 клем по одній стороні

7A0191
для GN12-GN20
7A0192
для GN25
7A119U для GN32…U
7A119O для GN32…O

Захист 4 клем по одній стороні (2 шт.)

7A1691 для GN40
7A1692 для GN63
7A1693 для GN125
7A1694 для GN12-GN20
7A1695 для GN25

Ручки

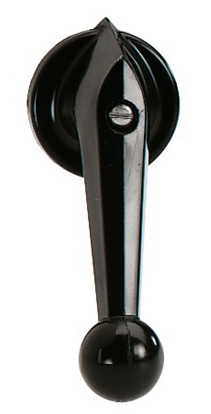

7AR124 для панелі 65х65мм, 7х7мм, GN32-GN63
7A124 для панелі 65х65мм, 7х7мм, GN32-GN63
7AR224 для панелі 90х90мм, 8х8мм, GN32H-GN63H

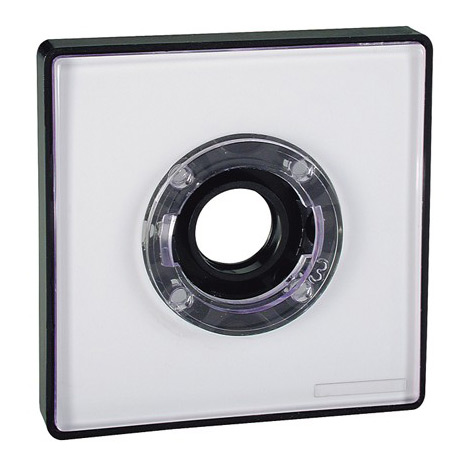

Панелі

GXM1 48x48 мм
GXM2 65x65 мм

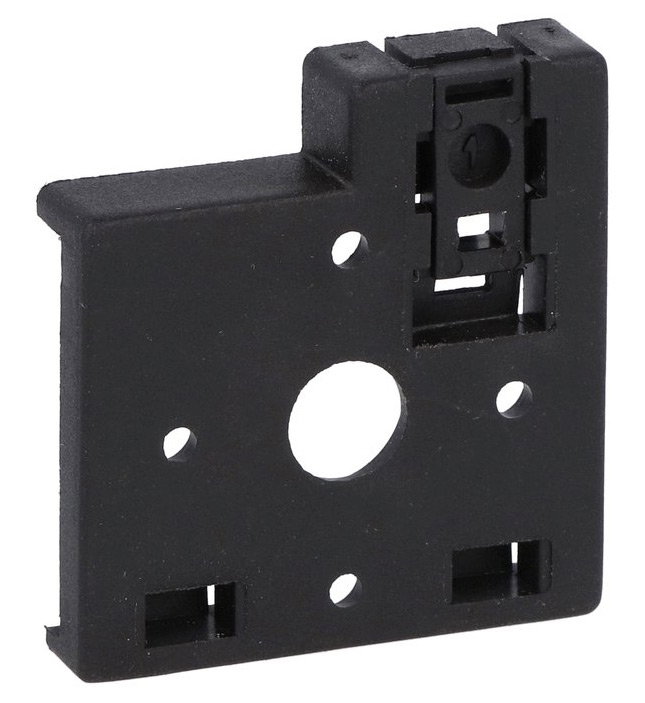

Монтаж на DIN-рейку

7A180 GN12-GN25
7A181 GN32-GN63
