Нормувальні перетворювачі (в аналогові сигнали)

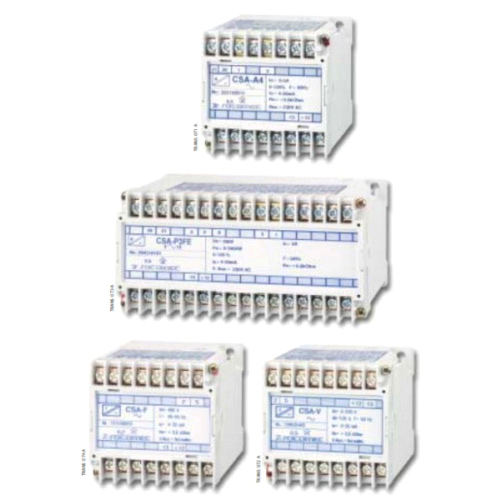

Нормувальні перетворювачі сигналів Socomec конвертують виміряні значення струму (напруги, частоти, cos φ, потужності) у стандартний аналоговий сигнал. Випускаються у 3 виконаннях — настінному (серія CS), модульному (серія CMA) і для 19-дюймових стійок (серія CR).

Нормувальні перетворювачі

Загальні електричні характеристики

  • Діелектрична міцність:
    • 2,5 кВ (50 Гц - 1 мм) між входом і виходом
    • 2,5 кВ (50 Гц - 1 мм) між джерелом живлення та іншими клемами
    • 4 кВ (50 Гц - 1 мм) між землею та іншими клемами
  • Клас точності:
    • від 0,5 до 0,2 в залежності від моделі
  • Час реакції < 200 мс (0-90% вихідного сигналу)
  • Допустиме перевищення струму:
    • 1,2 In постійно;
    • 40 In протягом 1 c
  • Допустиме перевищення напруги:
    • 1,2 Un постійно;
    • 2 Un протягом 10 с
  • Максимальна стійкість до навантажень:
    • вихідний струм: R0 (Ω) = 12 В/I0 (мА)
    • вихідна напруга: R0 (Ω) = U0/10 мА
  • Споживання:
    • з автономним живленням: 1,5 ВА
    • вхідний струм: 0,2 ВА
    • вхідна напруга: (Un x 1 мА) ВА
  • Робоча температура: від -10 °C до +60 °C
  • Залишкова частота пульсацій: ≤ 0,3%
  • Робоча частота: 50/60 Гц

Виготовлення на замовлення

  • Зовнішнє джерело живлення:
    • 115, 400, 440 В змінного струму;
    • 12, 24, 48, 110 В постійного струму
  • Спеціальне калібрування (вихід 0-10 В)
  • Тропічне виконання

Нормувальні перетворювачі струму з автономним живленням (від вимірюваної мережі), серія CSA-A

Вхід Вихід Артикул
5 А 0–1 мА 192Y1001
5 А 0–5 мА 192Y1008
5 А 0–10 мА 192Y1015
5 А 0–20 мА 192Y1023
1 А 0–20 мА 192Y1123

Нормувальні перетворювачі струму з зовнішнім живленням, серія CSA-4

Вхід Вихід Живлення Артикул
5 А 0–1 мА 115 В— 192Y1103
5 А 0–5 мА 230 В— 192Y1104
5 А 0–10 мА 400 В— 192Y1105
1 А 0–20 мА 230 В— 192Y1106

Нормувальні перетворювачі напруги з автономним живленням (від вимірюваної мережі), серія CSA-V

Вхід Вихід Артикул
100 В 0–1 мА 192Y1051
100 В 0–5 мА 192Y1502
100 В 0–10 мА 192Y1503
100 В 0–20 мА 192Y1504
230 В 0–1 мА 192Y1521
230 В 0–5 мА 192Y1522
230 В 0–10 мА 192Y1523
230 В 0–20 мА 192Y1524
400 В 0–1 мА 192Y1531
400 В 0–5 мА 192Y15322
400 В 0–10 мА 192Y1533
400 В 0–20 мА 192Y1534

Нормувальні перетворювачі напруги з зовнішнім живленням, серія CSA-V4

Вхід Вихід Живлення Артикул
100 В 4–20 мА 115 В— 192Y1603
100 В 4–20 мА 230 В— 192Y1604
100 В 4–20 мА 400 В— 192Y1605
230 В 4–20 мА 115 В— 192Y1607
230 В 4–20 мА 230 В— 192Y1606
230 В 4–20 мА 400 В— 192Y1609
400 В 4–20 мА 115 В— 192Y1610
400 В 4–20 мА 230 В— 192Y1608
400 В 4–20 мА 400 В— 192Y1611

Докладніше: Сторінки з каталогу Socomec (фр.)
