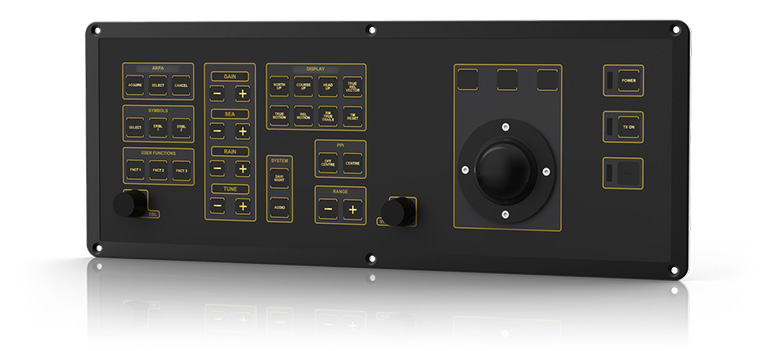

Кнопки серії 70 EAO призначенні для встановлення на друковану плату. У мінімальний комплект замовлення входить елемент перемикання з виводами під друковану плату (з підсвічуванням або без), а лінза для кнопок з підсвічуванням або дистанційна проставка для кнопок без підсвічування (коли штовхач кнопки інтегрований у корпус пристрою, як на фото вище замовляються додатково. Фіксація кнопки в натиснутому стані не передбачена конструкцією — за потреби цю функцію може виконувати додатковий комутаційний елемент (наприклад, реле).
Загальні характеристики:
| Комутована напруга | від 50 мВ до 42 В AC/DC |
| Комутований струм | від 10 мкА до 100 мА AC/DC |
| Тип контакту | 1 NO |
| Виводи | 2 паралельні пари виводів під паяння |
| Хід штовхача | короткий (~0,5 мм) |
| Робоча температура | -25…+70 °С |
| Ступінь захисту | IP40 (елемент перемикання) |
| IP65 (по фронту, з накладеною фольгою) |
Кнопки без підсвічування:

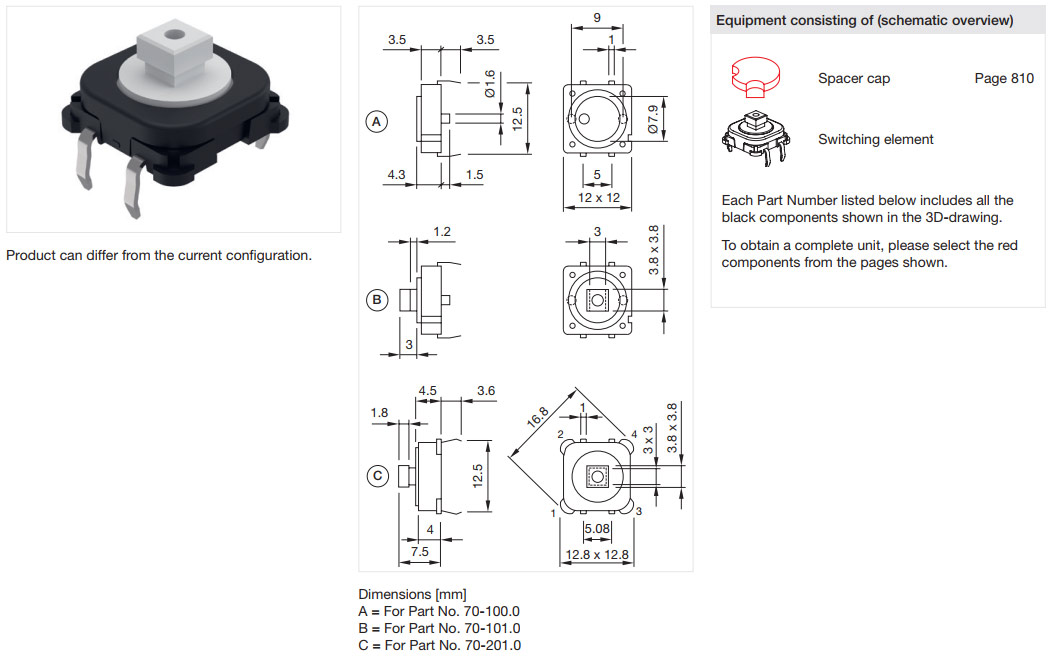

| Вигляд | Матеріал контактів | Застосування | Артикул |
|---|---|---|---|
|

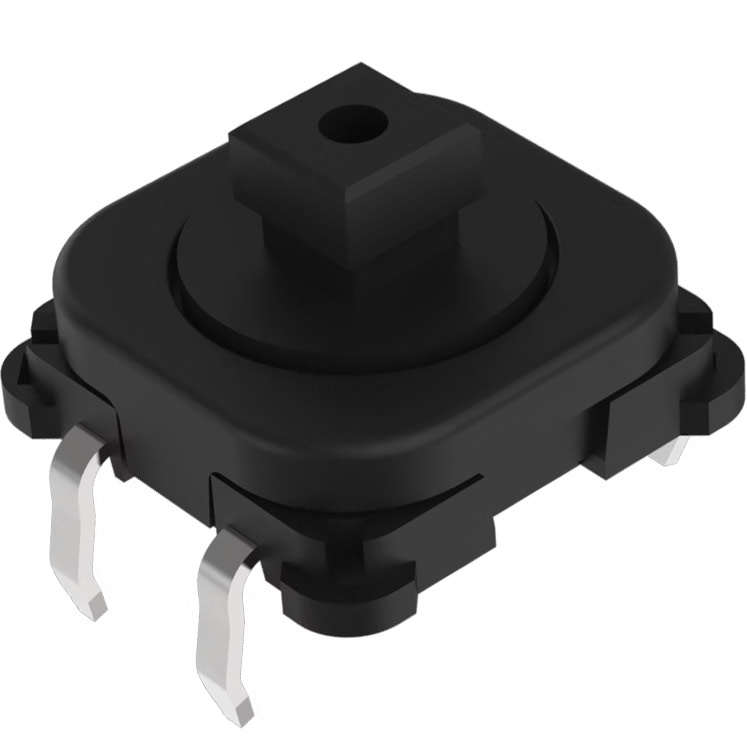

срібло | без дистанційної проставки | 70-100.0 |
| срібло | через дистанційну проставку | 70-101.0 | |
|

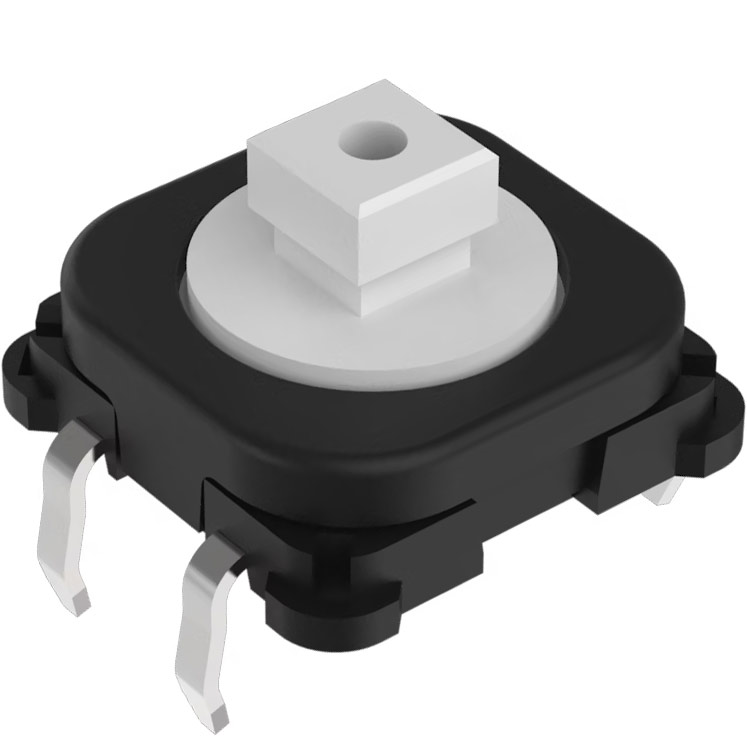

золото | 70-201.0 |
Кнопки з підсвічуванням:
| Вигляд | Матеріал контактів | Яскравість, мкд | Колір свічення | Артикул |
|---|---|---|---|---|
| Тільки елемент перемикання | ||||
|

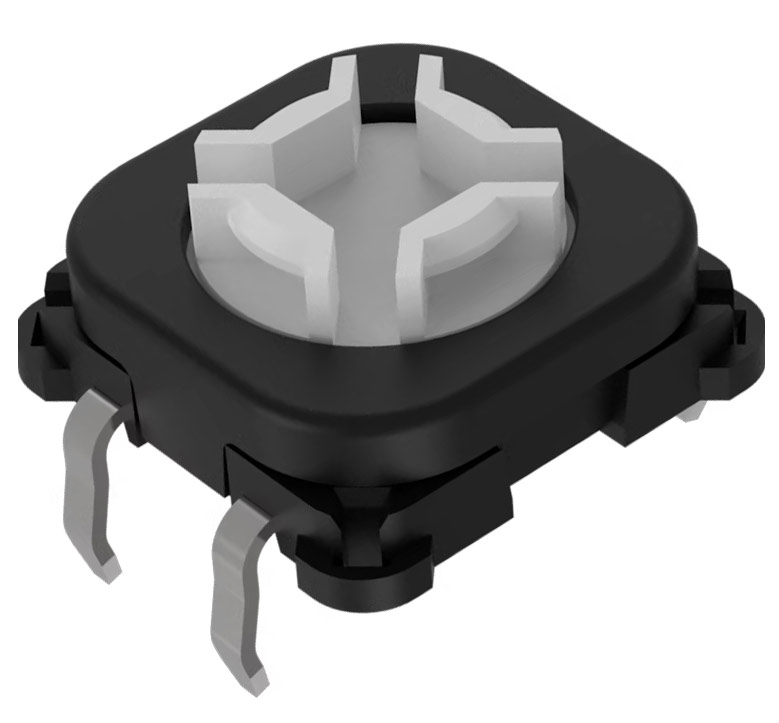

золото | - | - | 92-851.342 |
| Елемент перемикання + світлодіод | ||||
|

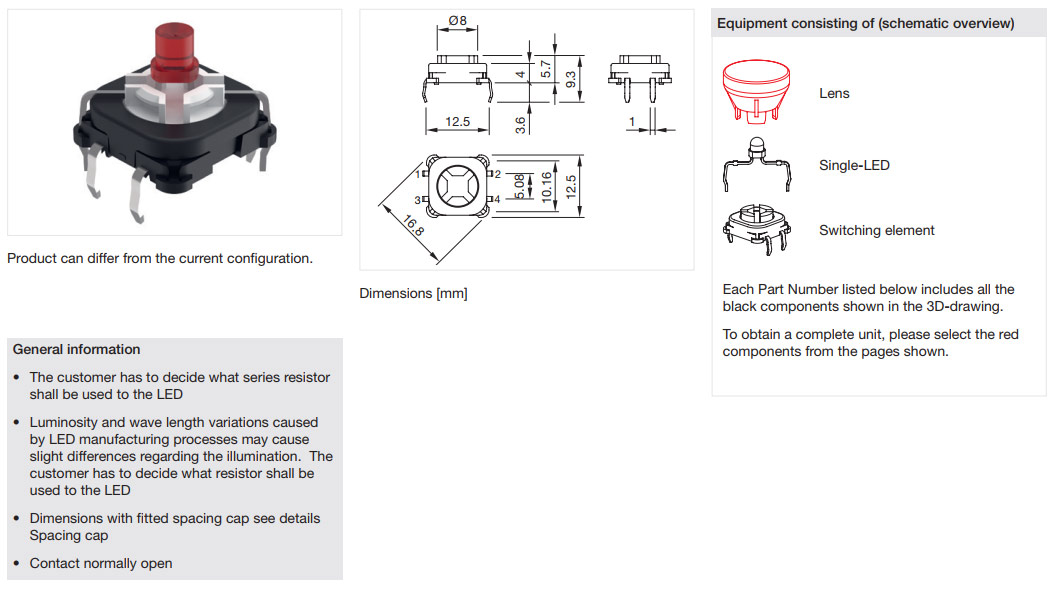

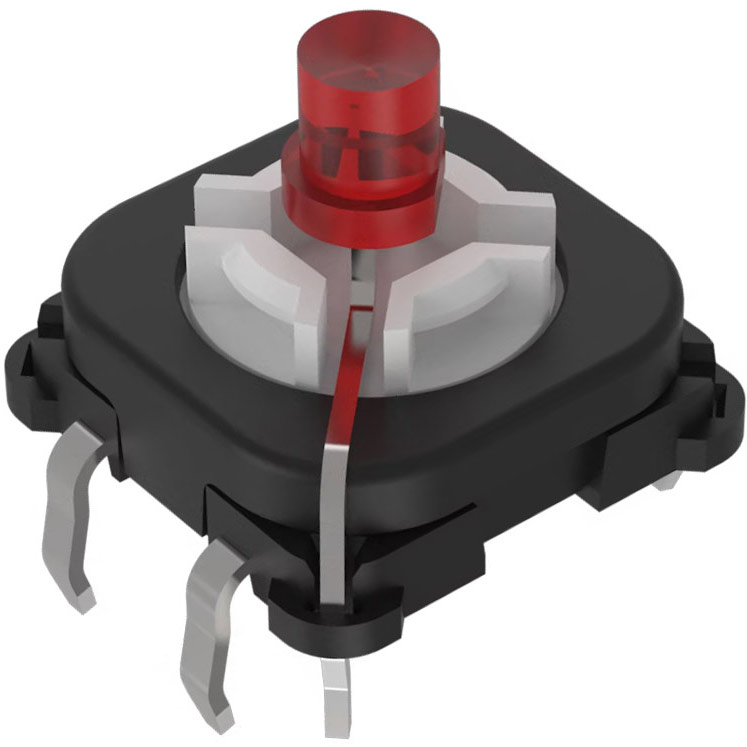

золото | 160 | червоний | 70-220.2S |
| 600 | жовтий | 70-220.4S | ||
| 650 | зелений | 70-220.5S | ||
| 250 | синій | 70-220.6S | ||
| 500 | білий | 70-220.9S | ||

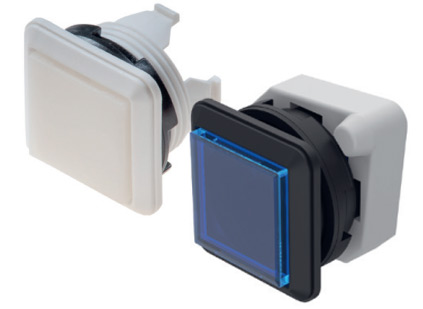

Кнопки EAO серії 92 призначені для монтажу на друковану плату, виготовлені з пластику і не мають фіксації в натиснутому положенні.
До стандартного комплекту (один артикул) кнопок без підсвічування входять:
Додатково замовляються:
Кнопки без підсвічування
| Вигляд | Колір | розмір, мм | Артикул | |||
|---|---|---|---|---|---|---|
| фронт. рамки | лінзи | актуатор | фронт. | монтаж | ||
| IP67 (по фронту) | ||||||
|
чорний | чорний | білий | 18,8 х 18,8 | Ø16,2 | 92-441.000 |

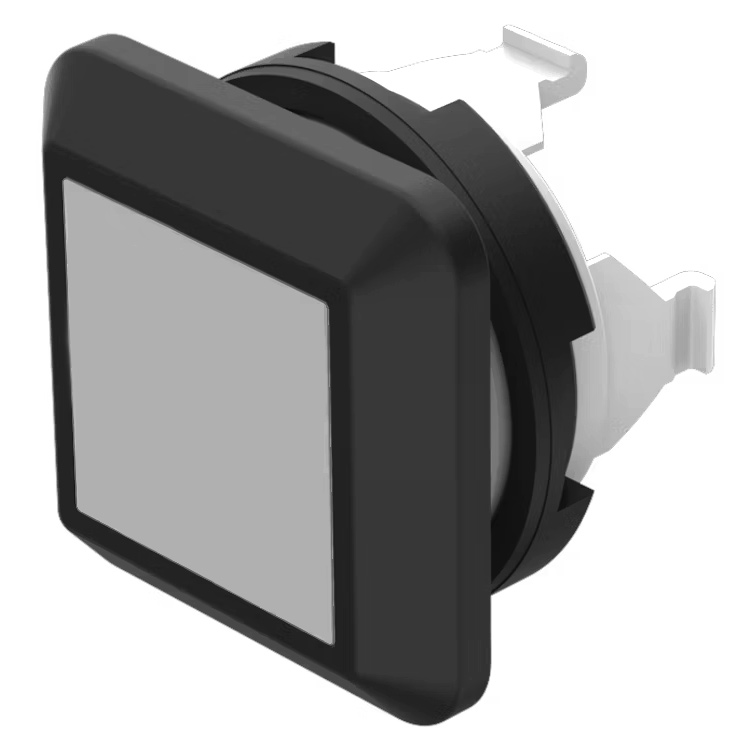

| сірий | 92-441.800 | |||||
| IP40 (по фронту) | ||||||
|
білий | чорний | білий | 18,4 х 18,4 | Ø16,2 | 92-356.000 |

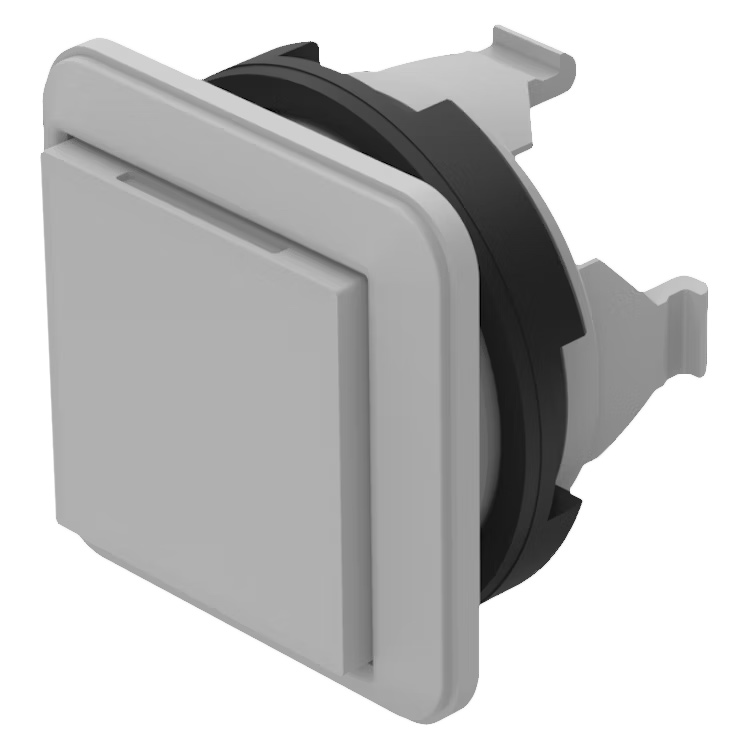

| сірий | 92-356.800 | |||||
| чорний | сірий | 92-456.800 | ||||
| білий | 92-456.900 | |||||
| червоний | 92-456.200 | |||||
| зелений | 92-456.500 | |||||
Кнопки з підсвічуванням
| Вигляд | Колір | Ступінь захисту | Розміри, мм | Артикул | |||
|---|---|---|---|---|---|---|---|
| фронт. рамки | лінзи | актуатор | фронт. | монтаж | |||
|
білий | помаранчевий | білий | IP67 | 18,8 х 18,8 |
|
92-343.300 |
| жовтий | 92-343.400 | ||||||
| прозорий | 92-343.700 | ||||||
| червоний | IP40 |
|
92-358.200 | ||||
| жовтий | 92-358.400 | ||||||
| зелений | 92-358.500 | ||||||
| синій | 92-358.600 | ||||||
| прозорий | 92-358.700 | ||||||
|
чорний | червоний | IP67 | 18,8 х 18,8 | 92-443.200 | ||
| помаранчевий | 92-443.300 | ||||||
| жовтий | 92-443.400 | ||||||
| зелений | 92-443.500 | ||||||
| синій | 92-443.600 | ||||||
| прозорий | 92-443.700 | ||||||
Кнопки без рамки і лінзи
Можливе замовлення одним артикулом лише актуатора і кріпильної гайки (без фронтальної рамки і лінзи). Такий комплект є універсальним, на його основі можна зібрати кнопку як з підсвічуванням, так і без нього, додавши необхідні компоненти.
| Вигляд | Ступінь захисту | Колір | Розміри, мм | Артикул | ||
|---|---|---|---|---|---|---|
| фронт. рамки | актуатора | фронт | монтаж | |||
|
IP40 | білий | білий | 18,4 х 18,4 | Ø16,2 | 92-350.000 |
| чорний | 92-450.000 | |||||
|
IP67 | білий | білий | 18,8 х 18,8 | Ø16,2 | 92-340.000 |
| чорний | 92-440.000 | |||||
