Головна » Продукція » Електротехніка » Компоненти людино-машинного інтерфейсу (кнопки, перемикачі, індикатори) » Елементи панелей керування » Кнопки натискні » Кнопки натискні 22/30 мм Lovato Electric
| Матеріал корпусу | алюміній та цинк (zama), пластикові частини - поліамід |
| Робоча температура | -25…+70 °С |
| Ступінь захисту | по IEC/EN - IP66, IP67, IP69K; по UL - Type 1, 2, 3R, 4, 4X, 12, 12K |
| Механічна стійкість | 5 000 000 циклів (500 000 для кнопок з фіксацією) |

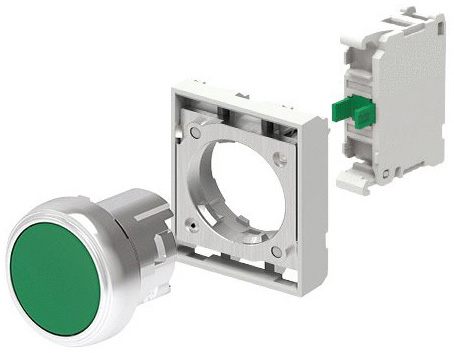

LPSB103 + LPXAU120M + LPXC10
Максимальна кількість контактів — 9 (3 ряди по 3) або 6 подвійних — (2 ряди по 3); для кнопок з фіксацією — 6 (2 ряди по 3). Кнопка складається з штовхача, монтажної пластини і контактів: LPS B… + LPX AU120M + LPX C10 (нормально відкритий) та/або LPX C01 (нормально замкнений).
| Без фіксації | Без фіксації | Без фіксації | З фіксацією | З фіксацією | Колір |
|---|---|---|---|---|---|
| LPSB102 | LPSB202 | LPSB302 | LPSQ102 | LPSQ202 | чорний |
| LPSB103 | LPSB203 | LPSB303 | LPSQ103 | LPSQ203 | зелений |
| LPSB104 | LPSB204 | LPSB304 | LPSQ104 | LPSQ204 | червоний |

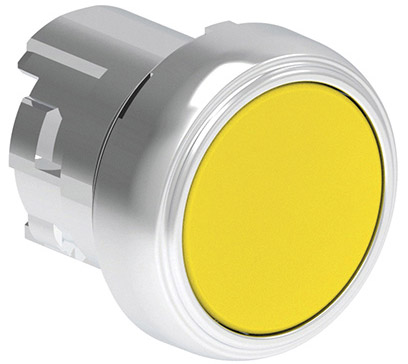

| LPSB105 | LPSB205 | LPSB305 | LPSQ105 | LPSQ205 | жовтий |
| LPSB106 | LPSB206 | LPSB306 | LPSQ106 | LPSQ206 | синій |
| LPSB108 | LPSB208 | LPSB308 | LPSQ108 | LPSQ208 | білий |
| Врівень | Виступна | Утоплена | Врівень | Виступна |
|
|
|
|
|
|
|
Кнопки без фіксації з написом
|
|
|
|
|
|
|
|

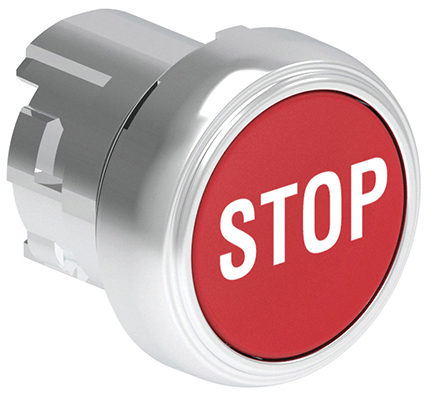

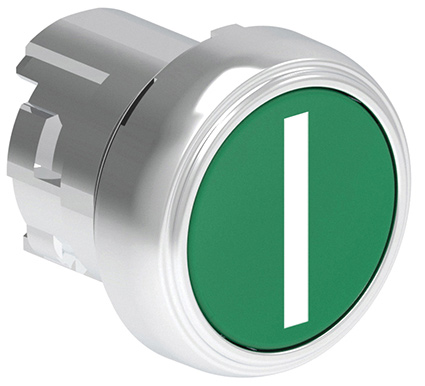

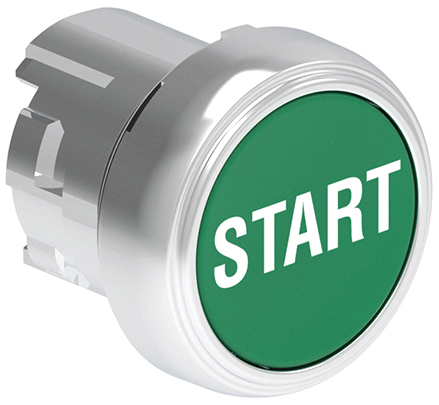

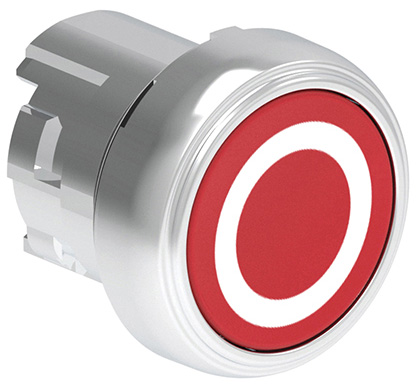

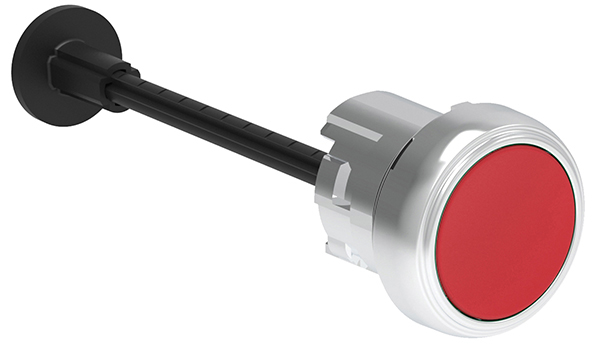

| LPSR1004 | LPSR1196 | LPSB1104 | LPSB1113 | LPSB1123 | LPSB1134 | LPSB1163 | LPSB1196 |
| Механічне скидання, червона, шток 150 мм | Механічне скидання, синя, "RESET", шток 150 мм | Червона "О" | Зелена "І" | Зелена "ІІ" | Червона "STOP" | Зелена "START" | Синя "RESET" |
а також LPSBxy35z з надписом "AUTO" де:
х - це L якщо треба кнопка з підсвічуванням;
y - це 1 якщо кнопка врівень або 2 якщо кнопка виступна;
z - це колір - 2 (чорна), 3 (зелена), 4 (червона), 5 (жовта), 6 (синя), 7 (прозора), 8 (біла)
Коди кнопок з іншими символами див. у каталозі на с. 8-37.

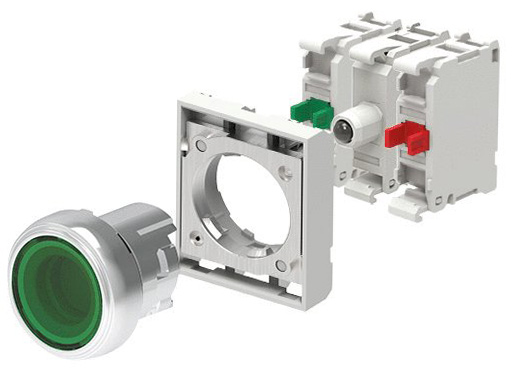

LPSBL103 + LPXAU120M + LPXLEB3 + LPXC10 + LPXC01
Максимальна кількість контактів — 6 (3 ряди по 2) або 4 подвійних — (2 ряди по 2); для кнопок з фіксацією — 4 (2 ряди по 2). Кнопка складається з штовхача, монтажної пластини, світлодіодного модуля і контактів: LPS BL/QL… + LPX AU120M + LPXL… + LPX C10 (нормально відкритий) та/або LPX C01 (нормально замкнений).

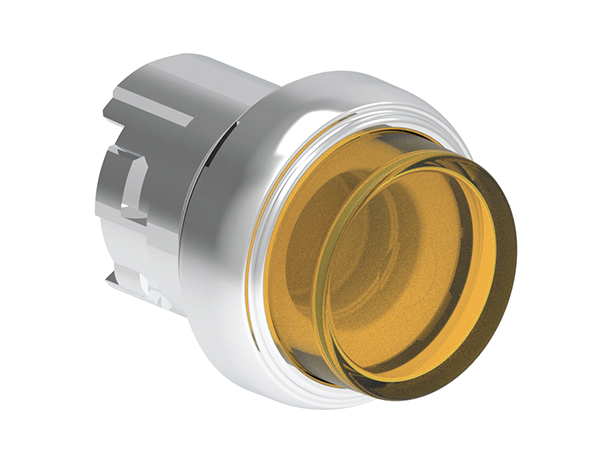

| Без фіксації | Без фіксації | З фіксацією | З фіксацією | Колір |
|---|---|---|---|---|
| LPSBL103 | LPSBL203 | LPSQL103 | LPSQL203 | зелений |

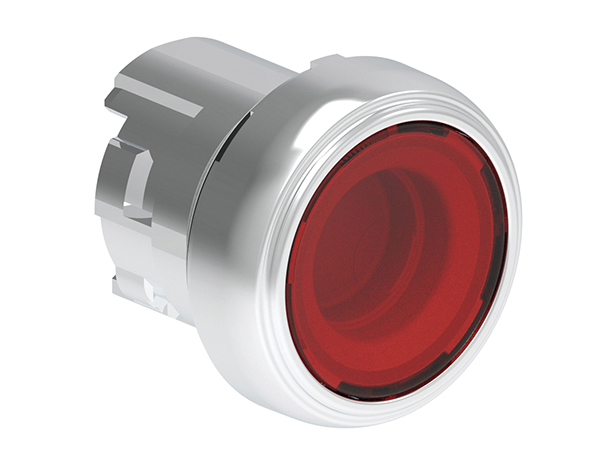

| LPSBL104 | LPSBL204 | LPSQL104 | LPSQL204 | червоний |
| LPSBL105 | LPSBL205 | LPSQL105 | LPSQL205 | жовтий |

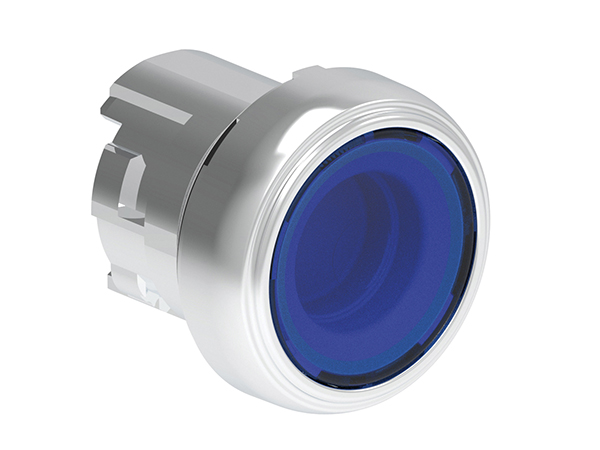

| LPSBL106 | LPSBL206 | LPSQL106 | LPSQL206 | синій |

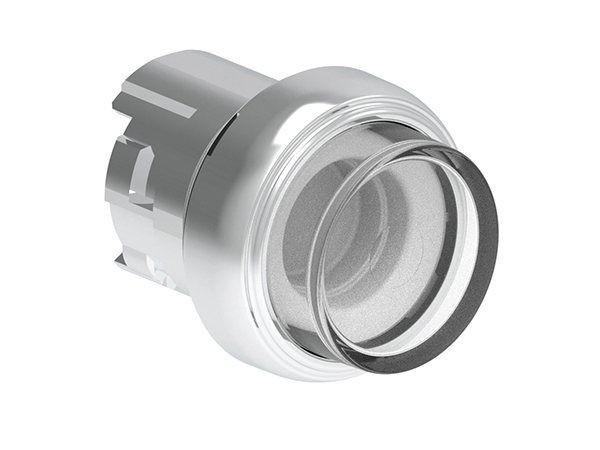

| LPSBL107 | LPSBL207 | LPSQL107 | LPSQL207 | прозорий |
| Врівень | Виступна | Врівень | Виступна |
|
|
|
|
|
|
pdfКаталог Lovato Electric 2024-2025 (англ.), розділ 8 "Pushbuttons and selector switches", c. 8-6
| Матеріал корпусу | поліамід |
| Робоча температура | -25…+70 °С |
| Ступінь захисту | по IEC/EN - IP66, IP67, IP69K; по UL - Type 1, 2, 3R, 4, 4X, 12, 12K |
| Механічна стійкість | 5 000 000 циклів (500 000 для кнопок з фіксацією) |

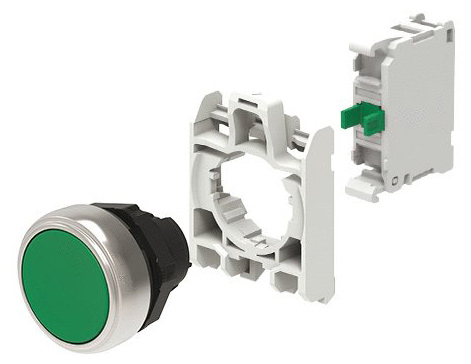

LPСB103 + LPXAU120 + LPXC10
Максимальна кількість контактів — 9 (3 ряди по 3) або 6 подвійних — (2 ряди по 3); для кнопок з фіксацією — 6 (2 ряди по 3). Кнопка складається з штовхача, монтажної пластини і контактів: LPC B/Q… + LPX AU120 + LPX C10 (нормально відкритий) та/або LPX C01 (нормально замкнений).

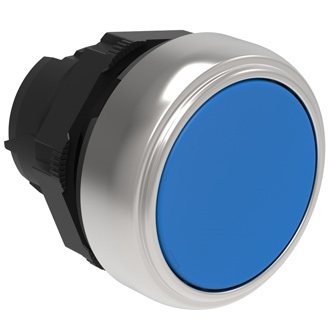

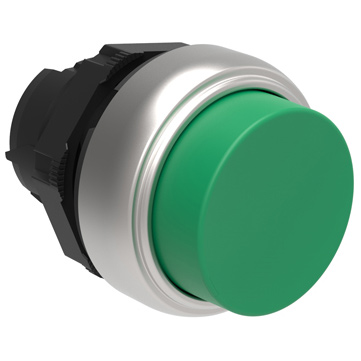

| Без фіксації | Без фіксації | Без фіксації | З фіксацією | З фіксацією | Колір | |
|---|---|---|---|---|---|---|

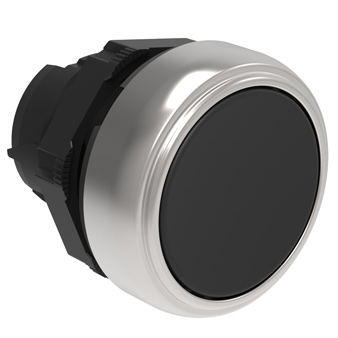

| LPCB102 | LPCB202 | LPCB302 | LPCQ102 | LPCQ202 | чорний | |
| LPCB103 | LPCB203 | LPCB303 | LPCQ103 | LPCQ203 | зелений | |

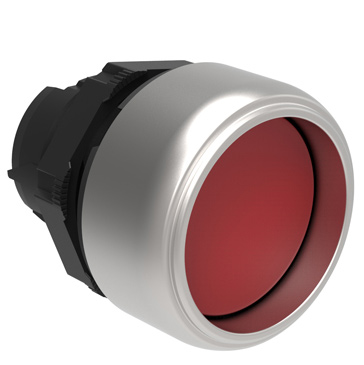

| LPCB104 | LPCB204 | LPCB304 | LPCQ104 | LPCQ204 | червоний | |
| LPCB105 | LPCB205 | LPCB305 | LPCQ105 | LPCQ205 | жовтий | |
| LPCB106 | LPCB206 | LPCB306 | LPCQ106 | LPCQ206 | синій | |

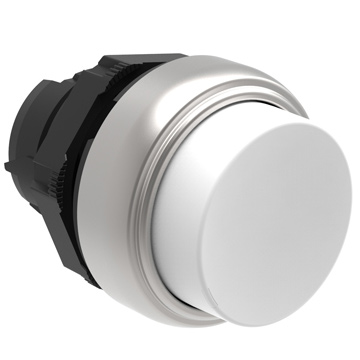

| LPCB108 | LPCB208 | LPCB308 | LPCQ108 | LPCQ208 | білий | |
| Врівень | Виступна | Утоплена | Врівень | Виступна |
|
|
|
|
|
|
|
|
|
|
pdfКаталог Lovato Electric 2024-2025 (англ.), розділ 8 "Pushbuttons and selector switches", c. 8-12
Кнопки без фіксації, з написом (див. каталог , сторінка 8-25, 8-37):
|
|
|
|
|
|
|
|

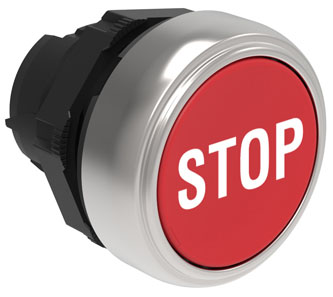

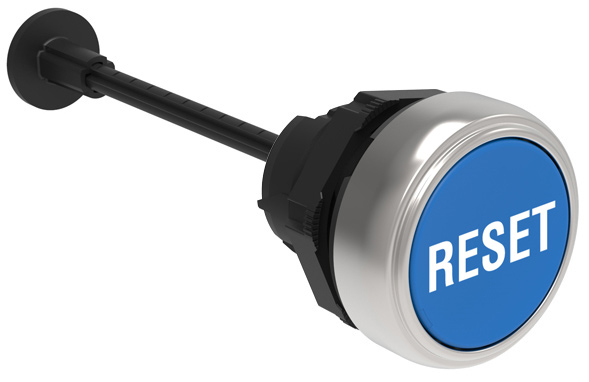

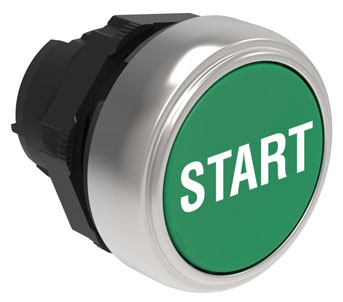

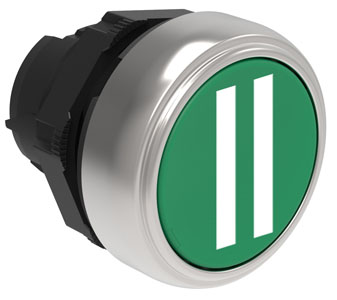

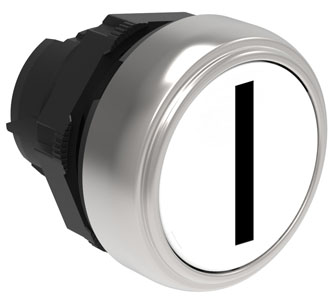

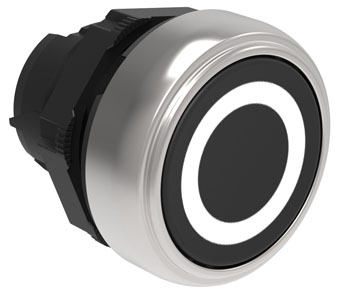

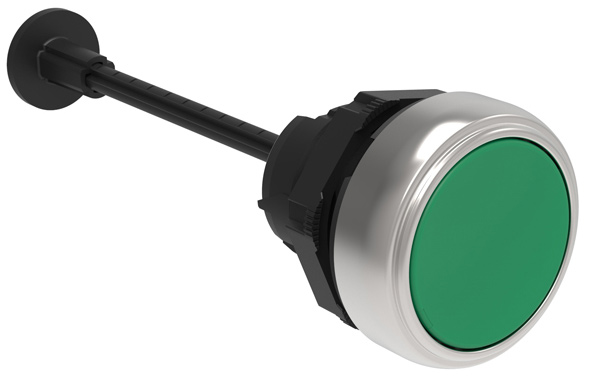

| LPCR1003 | LPCR1196 | LPCB1102 | LPCB1118 | LPCB1123 | LPCB1134 | LPCB1163 | LPCB1196 |
| Механічне скидання, зелена, шток 150 мм | Механічне скидання, синя, "RESET", шток 150 мм | Чорна "О" | Біла "І" | Зелена "ІІ" | Червона "STOP" | Зелена "START" | Синя "RESET" |
а також LPСBxy35z з надписом "AUTO" де:
х - це L якщо треба кнопка з підсвічуванням;
y - це 1 якщо кнопка врівень або 2 якщо кнопка виступна;
z - це колір - 2 (чорна), 3 (зелена), 4 (червона), 5 (жовта), 6 (синя), 7 (прозора), 8 (біла)
Коди кнопок з іншими символами див. у каталозі на с. 8-37.

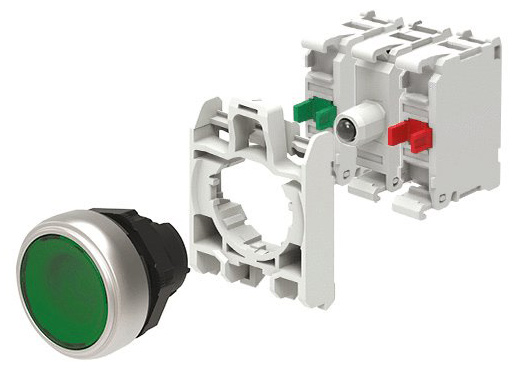

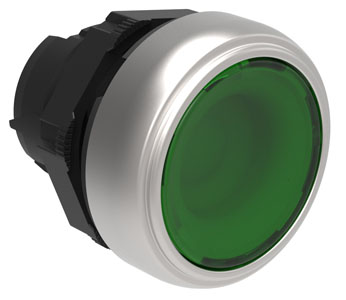

LPC BL103 + LPX AU120 + LPX LEM3 + LPX C10
Максимальна кількість контактів — 6 (3 ряди по 2) або 4 подвійних — (2 ряди по 2); для кнопок з фіксацією — 4 (2 ряди по 2). Кнопка складається з штовхача, монтажної пластини, модуля LED- підсвічування і контактів: LPC BL/QL… + LPX AU120 + LPX C10 (нормально відкритий) та/або LPX C01 (нормально замкнений).
| Без фіксації | Без фіксації | З фіксацією | З фіксацією | Колір |
|---|---|---|---|---|
| LPСBL103 | LPCBL203 | LPCQL103 | LPCQL203 | зелений |

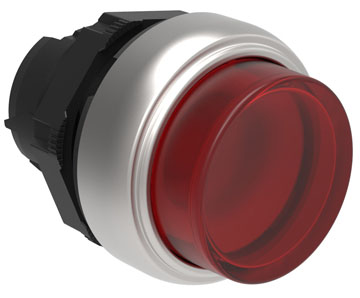

| LPCBL104 | LPCBL204 | LPCQL104 | LPCQL204 | червоний |

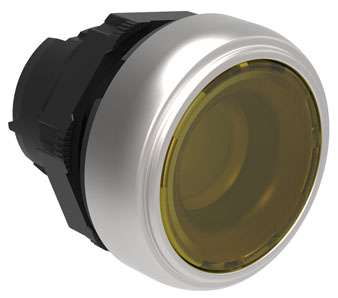

| LPCBL105 | LPCBL205 | LPCQL105 | LPCQL205 | жовтий |

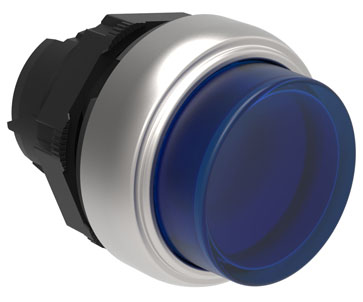

| LPCBL106 | LPCBL206 | LPCQL106 | LPCQL206 | синій |
| LPCBL107 | LPCBL207 | LPCQL107 | LPCQL207 | прозорий |
| Врівень | Виступна | Врівень | Виступна |
|
|
|
|
|
|
| Матеріал корпусу | алюміній та цинк (zama), пластикові частини - поліамід |
| Робоча температура | -25…+70 °С |
| Ступінь захисту | по IEC/EN - IP66, IP67, IP69K; по UL - Type 1, 2, 3R, 4, 4X, 12, 12K |
| Механічна стійкість | 5 000 000 циклів (500 000 для кнопок з фіксацією) |

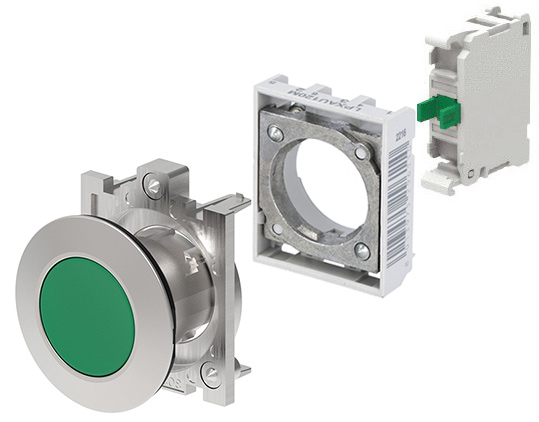

LPFB103 + LPXAU120M + LPXC10
Максимальна кількість контактів — 9 (3 ряди по 3) або 6 подвійних — (2 ряди по 3); для кнопок з фіксацією — 6 (2 ряди по 3). Кнопка складається з штовхача, монтажної пластини і контактів: LPF B/Q… + LPX AU120M + LPX C10 (нормально відкритий) та/або LPX C01 (нормально замкнений).
| Без фіксації | Без фіксації | З фіксацією | З фіксацією | Колір |
|---|---|---|---|---|
| LPFB102 | LPFB202 | LPFQ102 | LPFQ202 | чорний |
| LPFB103 | LPFB203 | LPFQ103 | LPFQ203 | зелений |

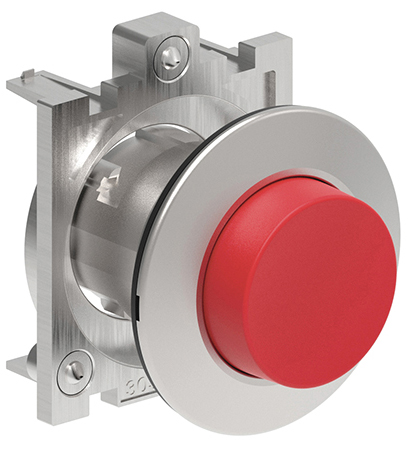

| LPFB104 | LPFB204 | LPFQ104 | LPFQ204 | червоний |

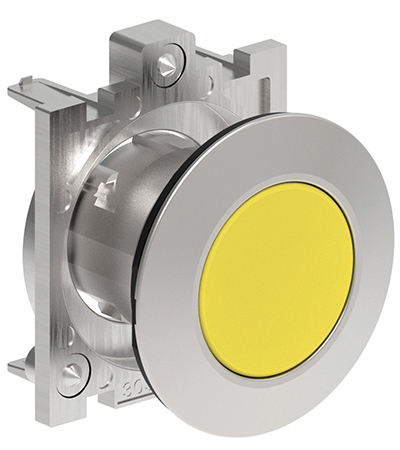

| LPFB105 | LPFB205 | LPFQ105 | LPFQ205 | жовтий |
| LPFB106 | LPFB206 | LPFQ106 | LPFQ206 | синій |

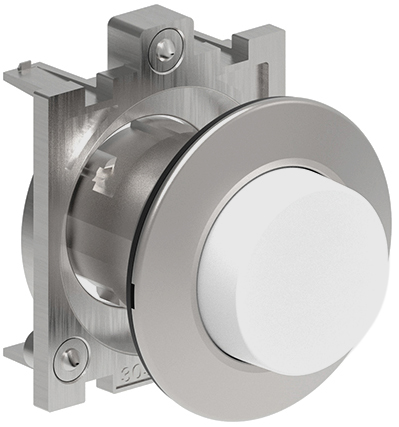

| LPFB108 | LPFB208 | LPFQ108 | LPFQ208 |
|
| Врівень | Виступна | Врівень | Виступна |
|
|
|
|
|
|
pdfКаталог Lovato Electric 2024-2025 (англ.), розділ 8 "Pushbuttons and selector switches", c. 8-16
Кнопки без фіксації, з написом (див. каталог , сторінка 8-17, 8-37):
|
|
|
|
|
|
|
|

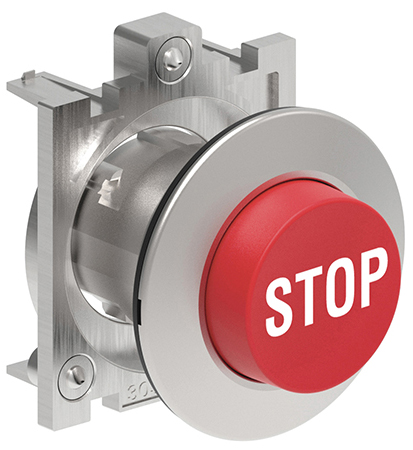

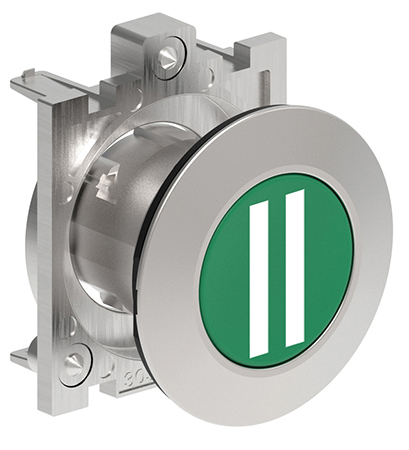

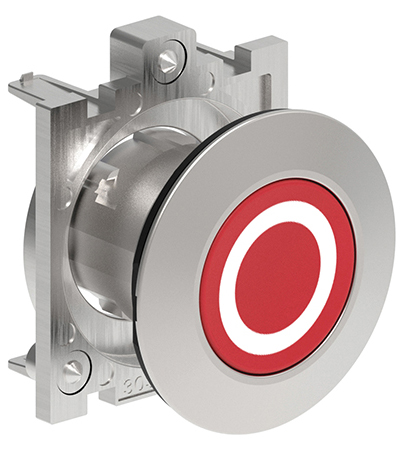

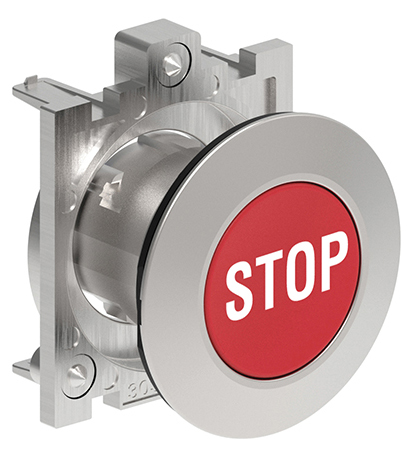

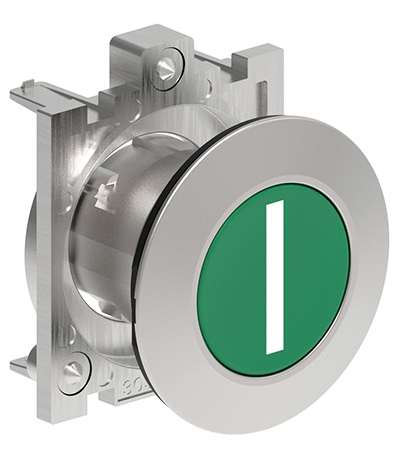

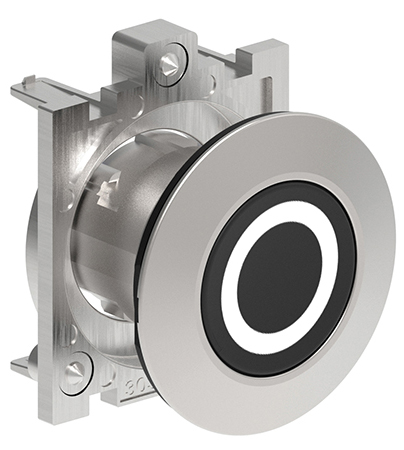

| LPFB1102 | LPFB2134 | LPFB1104 | LPFB1113 | LPFB1123 | LPFB1134 | LPFB1163 | LPFB1196 |
| Чорна "О" | Виступна, червона, "STOP" | Червона "О" | Зелена "І" | Зелена "ІІ" | Червона "STOP" | Зелена "START" | Синя "RESET" |
а також LPFBxy35z з надписом "AUTO" де:
х - це L якщо треба кнопка з підсвічуванням;
y - це 1 якщо кнопка врівень або 2 якщо кнопка виступна;
z - це колір - 2 (чорна), 3 (зелена), 4 (червона), 5 (жовта), 6 (синя), 7 (прозора), 8 (біла)
Коди кнопок з іншими символами див. у каталозі на с. 8-37.

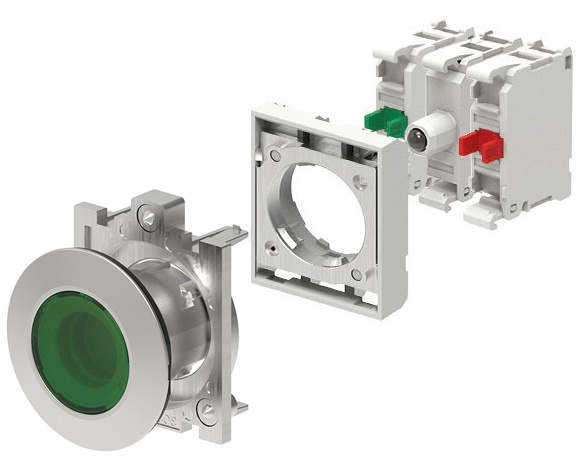

LPF BL103 + LPX AU120M + LPX LEM3 + LPX C10
Максимальна кількість контактів — 6 (3 ряди по 2) або 4 подвійних — (2 ряди по 2); для кнопок з фіксацією — 4 (2 ряди по 2). Кнопка складається з штовхача, монтажної пластини, модуля LED- підсвічування і контактів: LPF BL/QL… + LPX AU120M + LPX L… + LPX C10 (нормально відкритий) та/або LPX C01 (нормально замкнений).
| Без фіксації | Без фіксації | З фіксацією | З фіксацією | Колір |
|---|---|---|---|---|

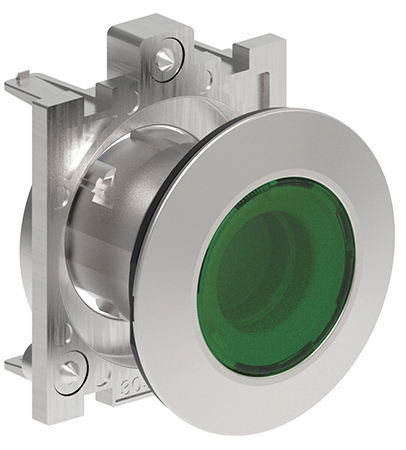

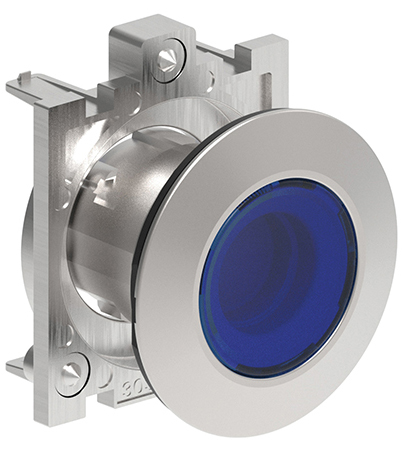

| LPFBL103 | LPFBL203 | LPFQL103 | LPFQL203 | зелений |

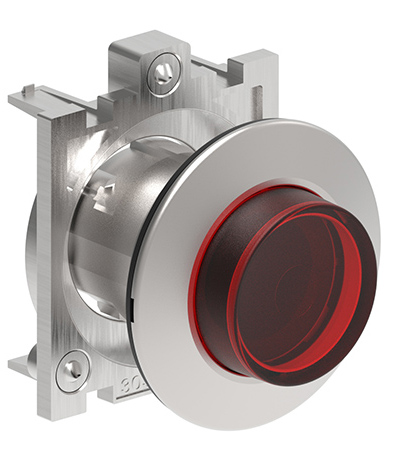

| LPFBL104 | LPFBL204 | LPFQL104 | LPFQL204 | червоний |
| LPFBL105 | LPFBL205 | LPFQL105 | LPFQL205 | жовтий |
| LPFBL106 | LPFBL206 | LPFQL106 | LPFQL206 | синій |

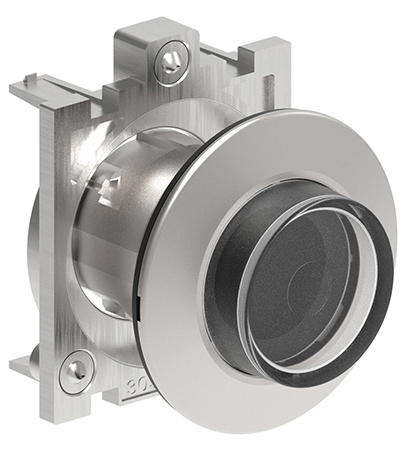

| LPFBL107 | LPFBL207 | LPFQL107 | LPFQL207 | прозорий |
| Врівень | Виступна | Врівень | Виступна |
|
|
|
|
|
|
pdfКаталог Lovato Electric 2024-2025 (англ.), розділ 8 "Pushbuttons and selector switches", c. 8-21
