Пластикові кнопки EAO модульні

Кнопки серії 04 квадратні, фронтальний розмір 35×35 мм, IP65

Квадратні кнопки серії 04 мають пластиковий корпус і пластикову фронтальну рамку.

  • Фронтальний розмір 35×35 мм
  • Монтажний отвір 30×30 мм.
  • Електричні характеристики: 500 В AC, 10 А

До кнопки може бути послідовно під’єднано до 3 контактних блоків, які замовляються окремо. Доступні 2 варіанти комплектації – готова кнопка з натискачем (лінзою) певного кольору без контактних блоків, або тільки актуатор і зовнішня рамка (все інше замовляється окремо). У таблиці нижче подано перший варіант комплектації, другий можна знайти в каталозі серії 04

Фіксація Фронтальна рамка Лінза Артикул
матеріал колір матеріал колір
- пластик чорний пластик чорний 704.209.000
червоний 704.209.200
жовтий 704.209.400
зелений 704.209.500
синій 704.209.600
прозорий 704.209.700
сріблястий чорний 704.210.000
червоний 704.210.200
жовтий 704.210.400
зелений 704.210.500
синій 704.210.600
прозорий 704.210.700
+ чорний червоний 704.239.000
жовтий 704.239.000
синій 704.239.000
прозорий 704.239.000
сріблястий жовтий 704.240.000
зелений 704.240.000
прозорий 704.240.000

Кнопки серії 04 круглі, фронтальний діаметр 35 мм, IP 65

Круглі кнопки серії 04 мають пластиковий корпус і фронтальну рамку з анодованого алюмінію.

  • Фронтальний діаметр: 35 мм
  • Діаметр монтажного отвору – 30 мм
  • Робочий хід кнопки 5,8 мм.
  • Електричні характеристики: 500 В AC, 10 А

До кнопки може бути під’єднано до 3 контактних блоків (з моментальним спрацьовуванням, на напругу до 250 В), які замовляються окремо. Доступні 2 варіанти комплектації – готова кнопка з натискачем певного кольору без контактних блоків, або тільки актуатор і зовнішня рамка (все інше замовляється окремо). У таблиці нижче подано перший варіант комплектації, другий можна знайти в каталозі серії 04

Фронтальна рамка Лінза Фіксація Артикул
матеріал колір поверхня колір матеріал
алюміній натуральний анодована чорний алюміній - 704.011.018
червоний 704.011.218
золотий 704.011.418
оливковий 704.011.518
синій 704.011.618
натуральний 704.011.818
чорний пластик 704.012.018
червоний 704.012.218
жовтий 704.012.418
зелений 704.012.518
синій 704.012.618
прозорий 704.012.718
чорний + 704.042.018
червоний 704.042.218
жовтий 704.042.418
зелений 704.042.518
синій 704.042.618
прозорий 704.042.718

pdfКаталог – EAO HMI серія 04

Кнопки серії 61, IP65

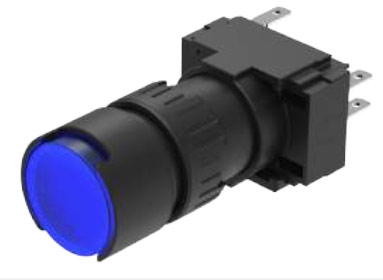

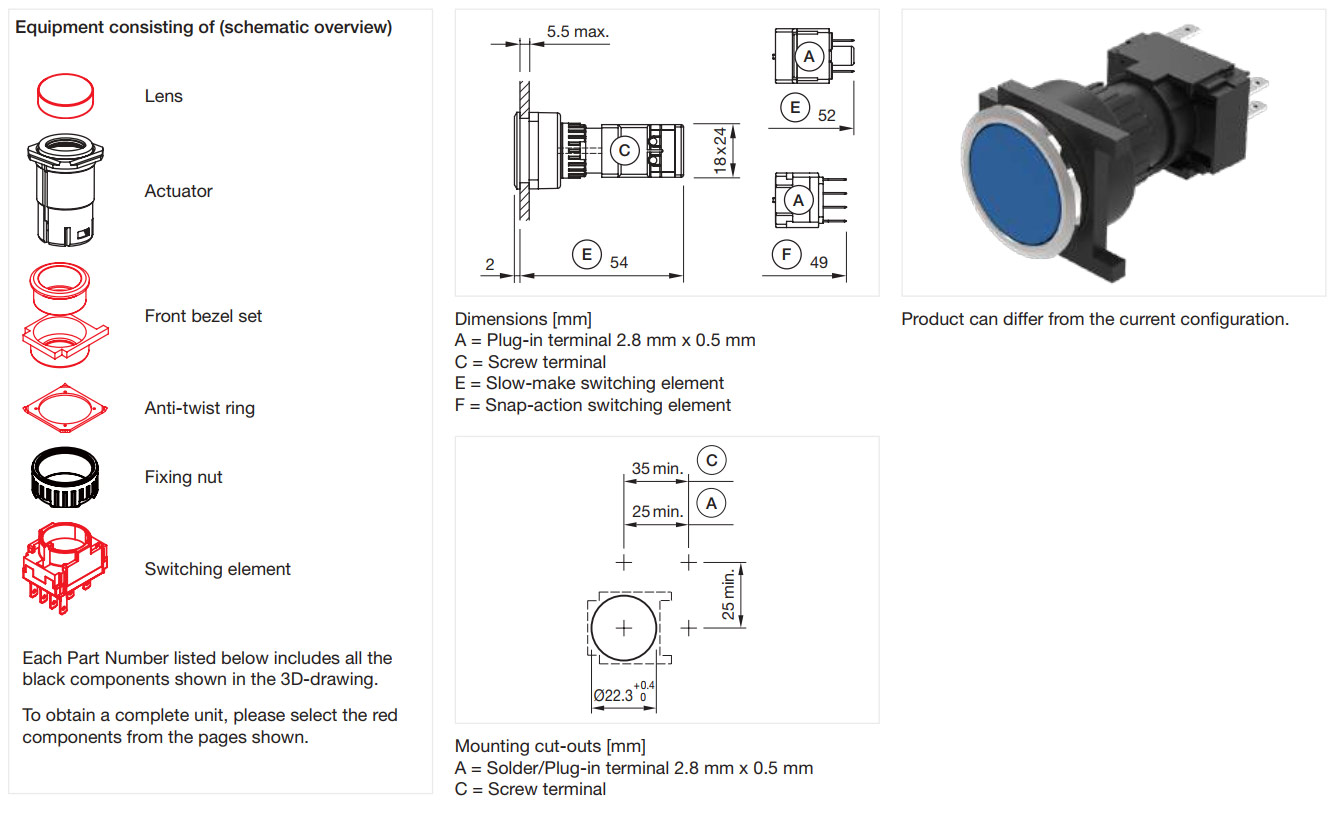

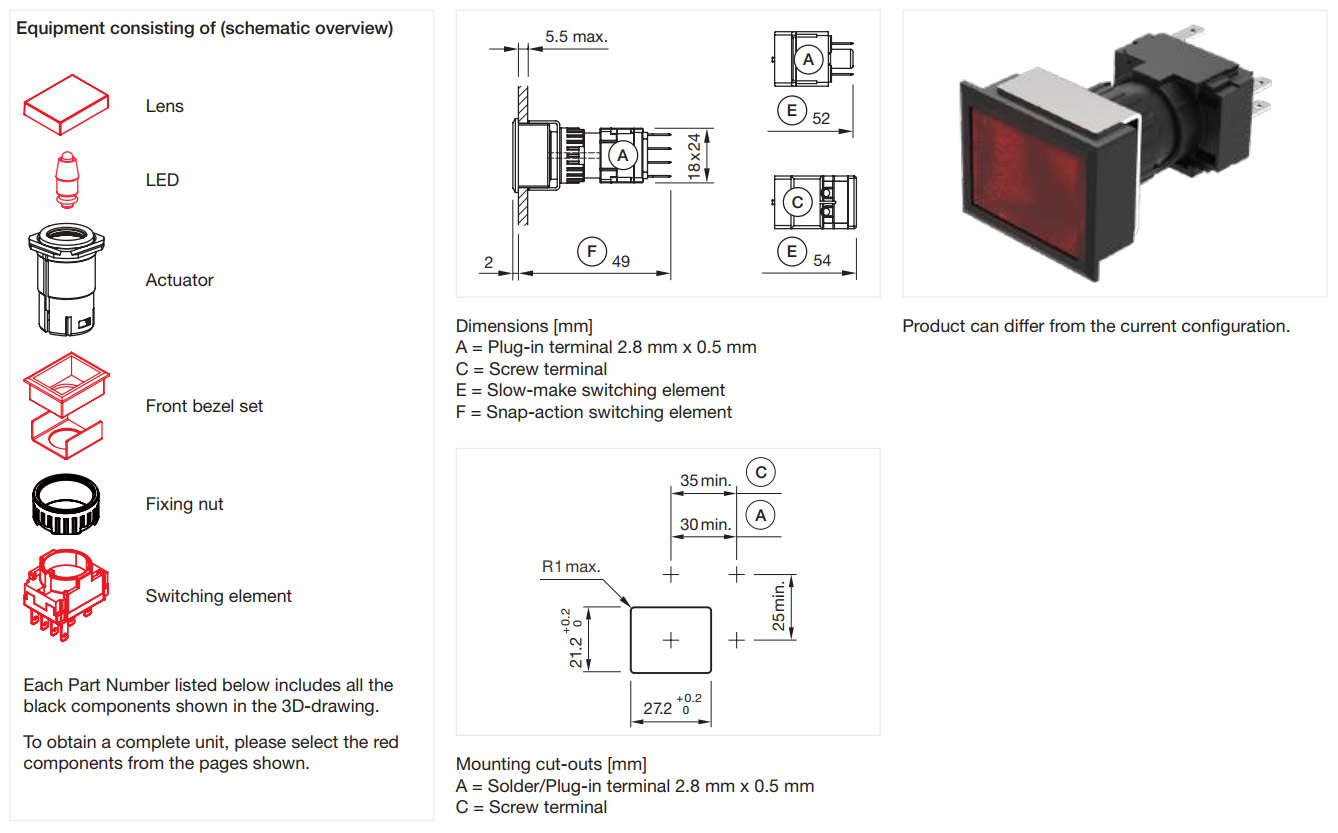

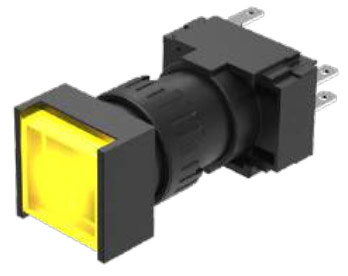

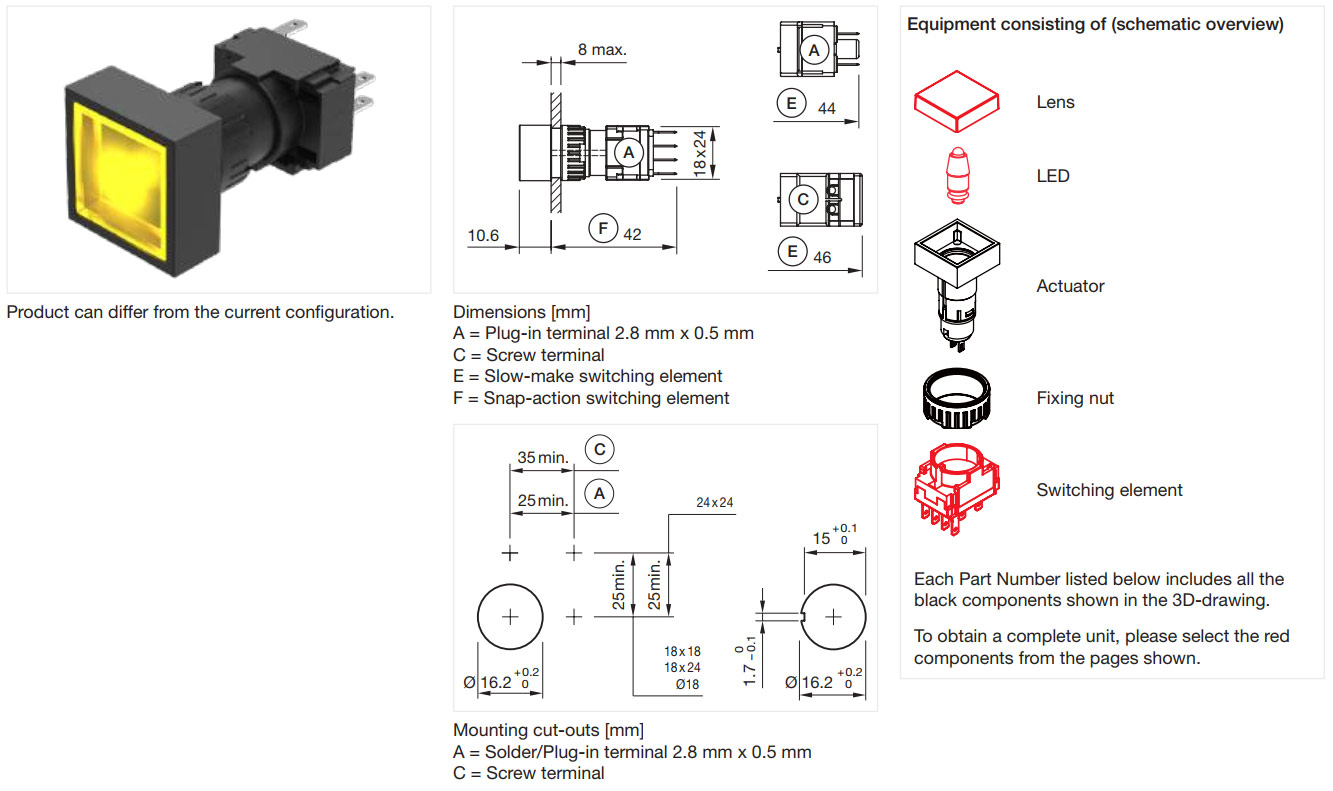

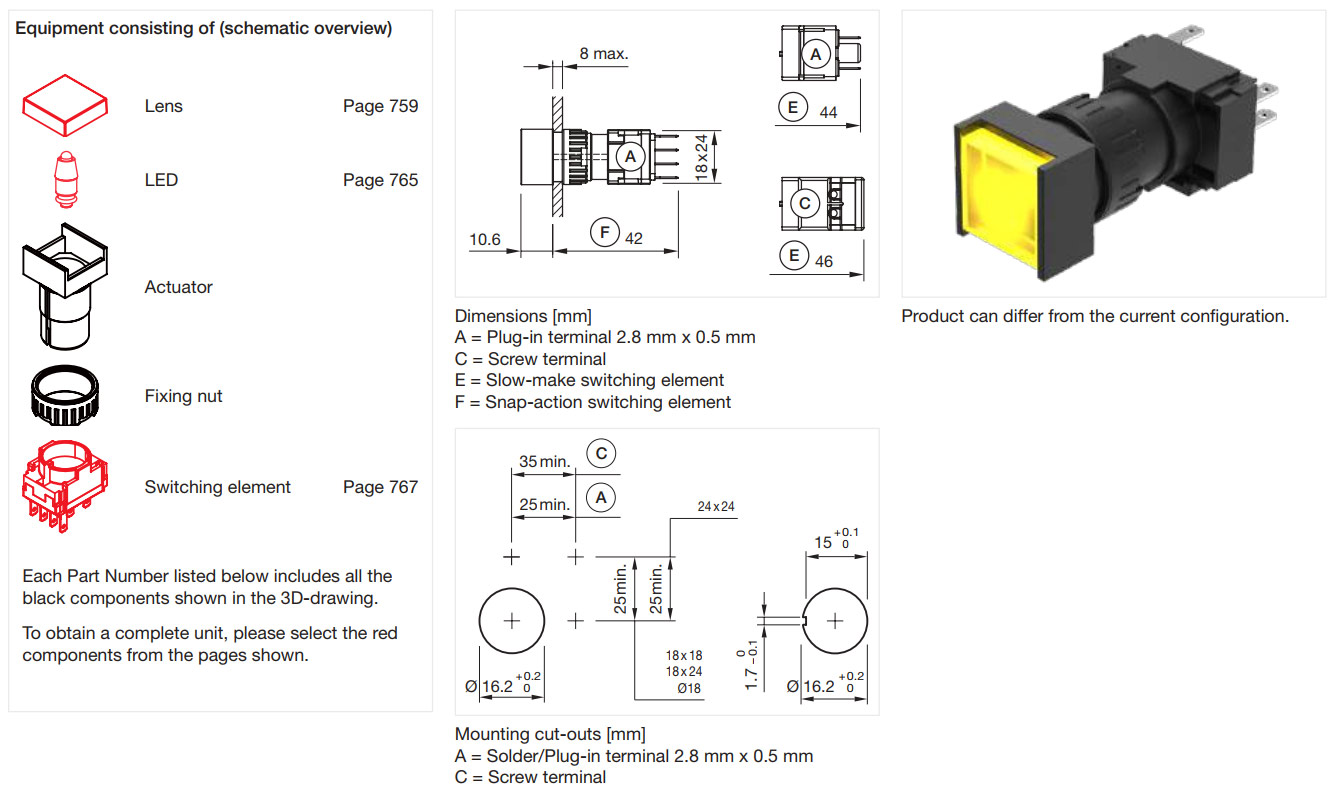

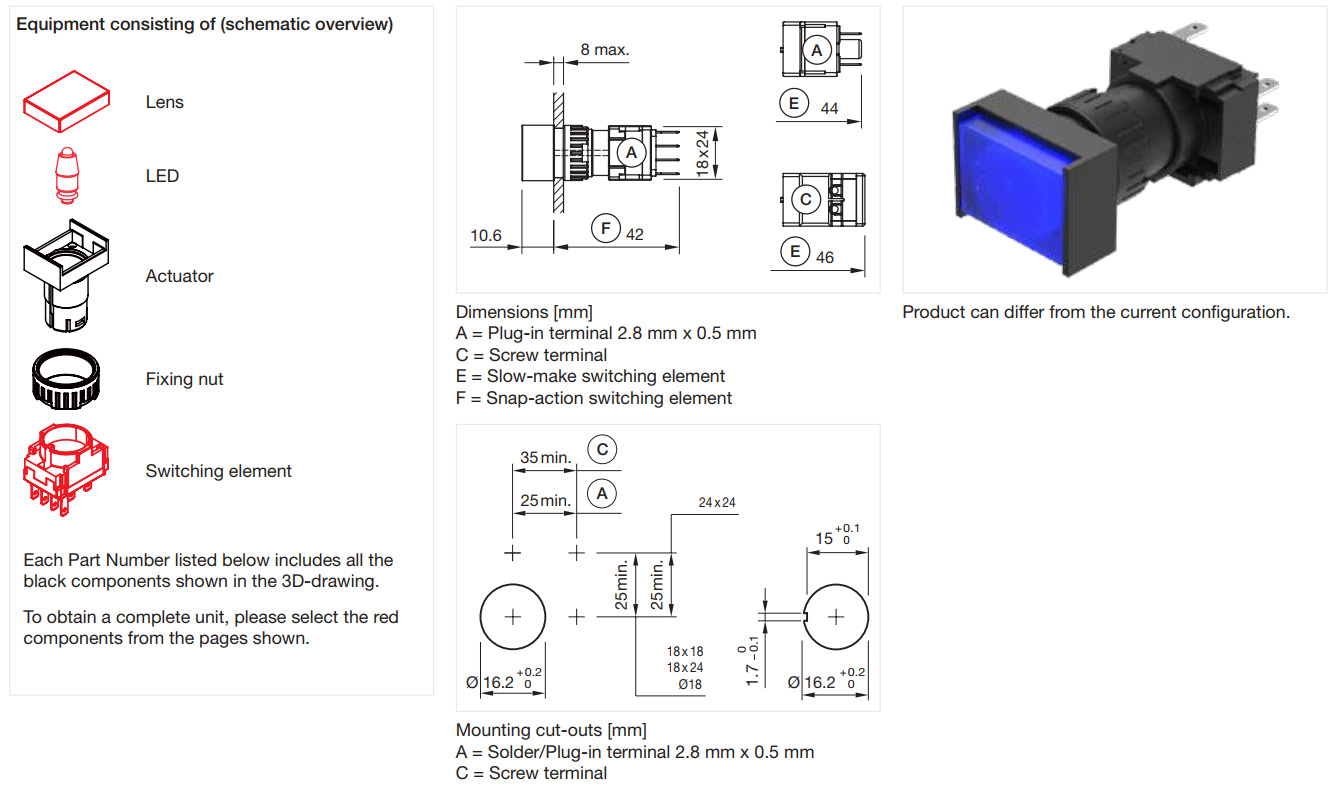

Кнопки серії 61 конструктивно і візуально нагадують кнопки серії 18 – моделі з плоским дизайном мають спільний актуатор, на якому базуються кнопки різної форми і різних розмірів, а моделі з виступним дизайном мають фронтальну рамку, інтегровану з актуатором, отже, не уніфіковані. Актуатор у всіх моделей пластиковий. На відміну від 18-ї серії, контактний блок тут відокремлений, може бути з різною кількістю і типом контактів і замовляється додатково. Щоб отримати версію кнопки з підсвічуванням, замовляйте прозору лінзу потрібного кольору і світлодіодну лампу.

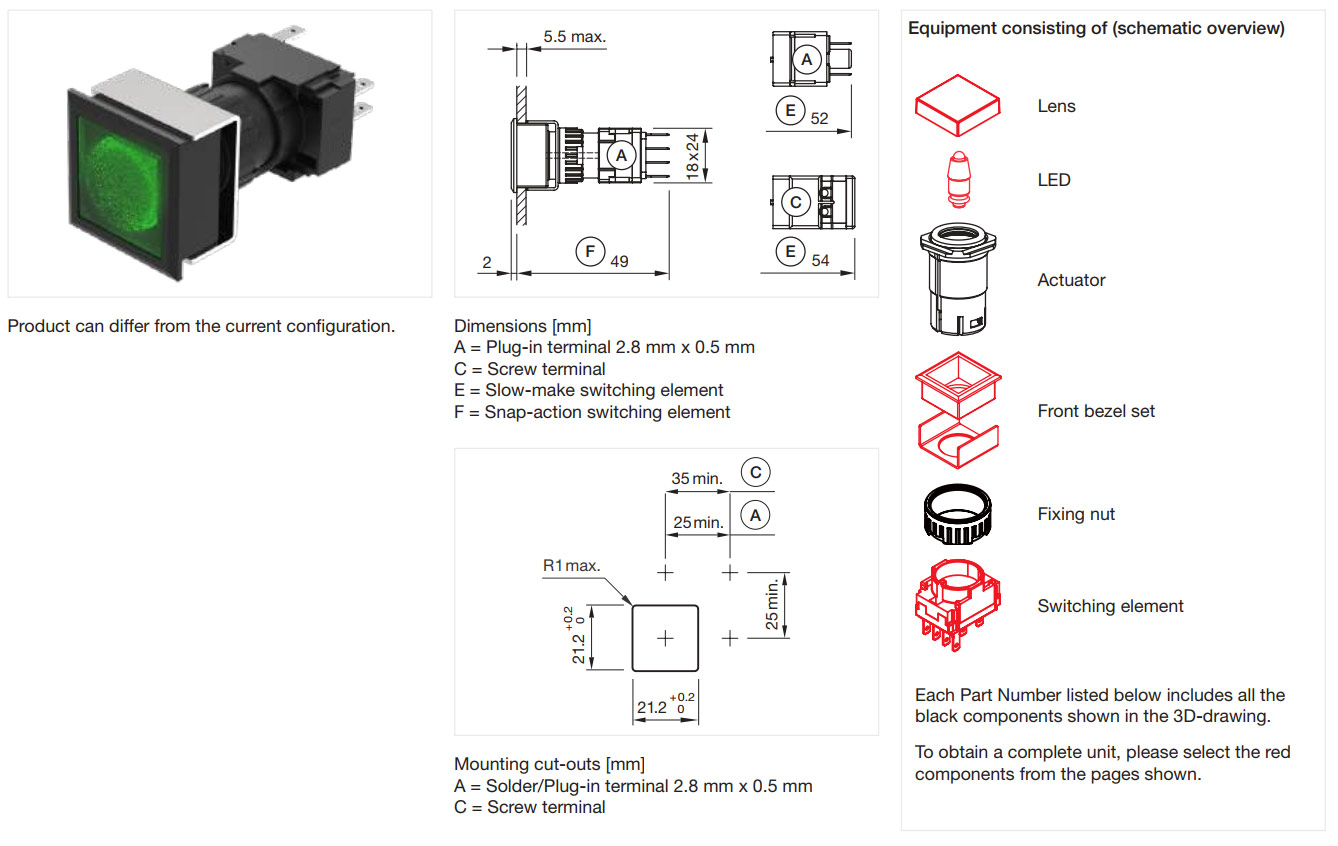

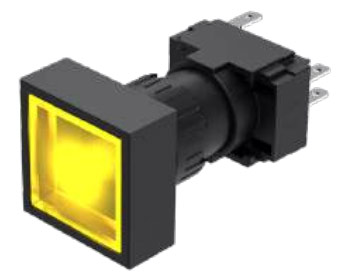

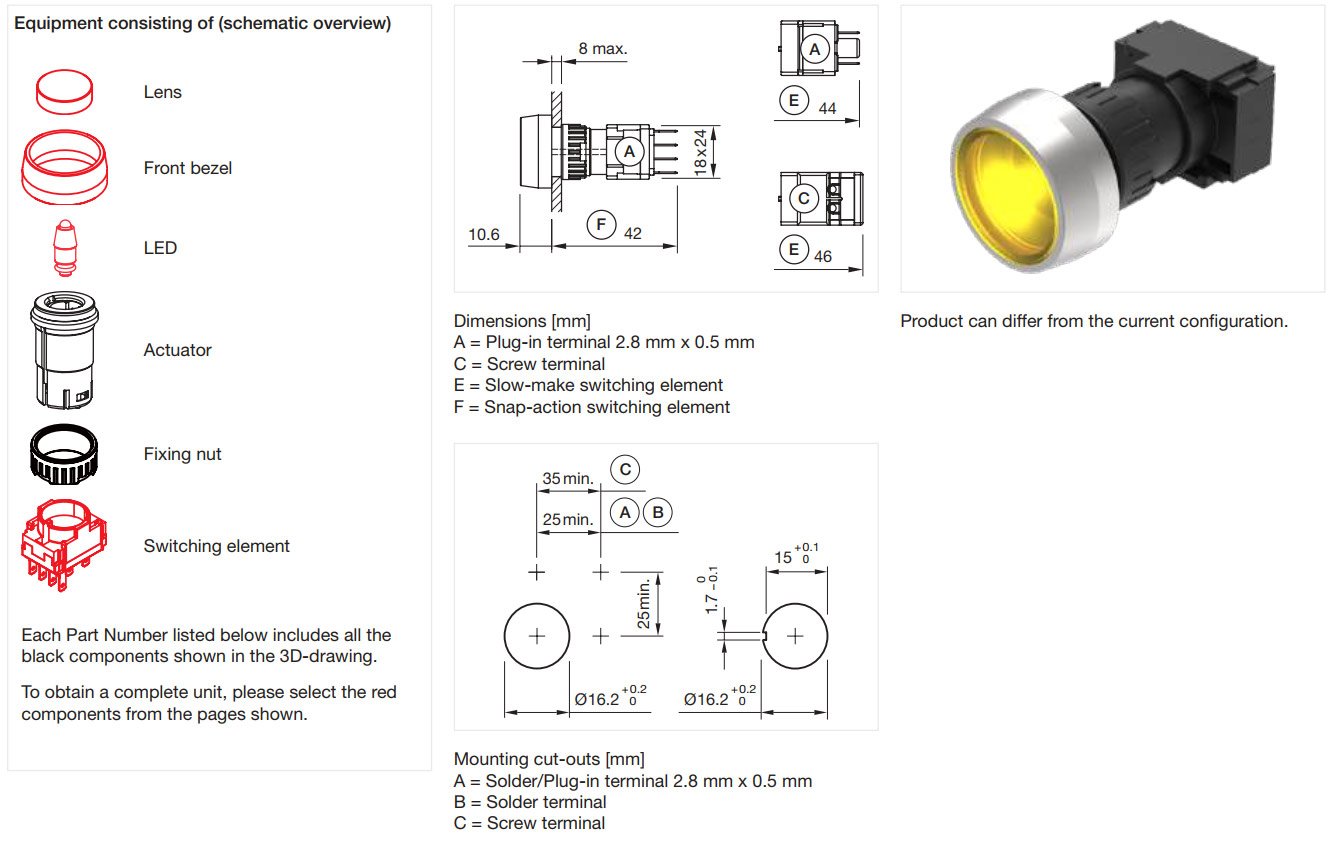

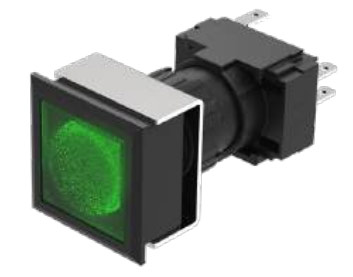

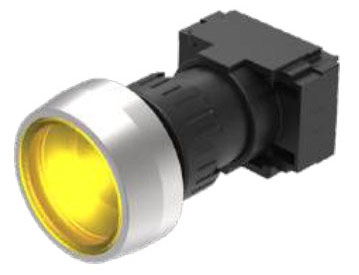

Вигляд комплектної кнопки Фронтальний розмір, мм Розмір монтажного отвору, мм Фіксація Артикул

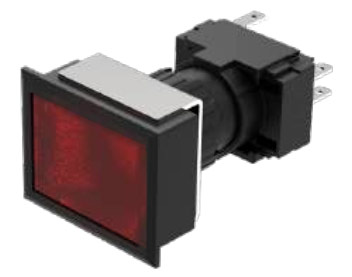

Плоский дизайн
Ø 25 Ø 22,3 + 61-1100.0
- 61-1200.0
+/-* 61-1300.0
24 х 24 21,2 х 21,2 + 61-1100.0
- 61-1200.0
+/- 61-1300.0
30 х 24 21,2 х 27,2 + 61-1100.0
- 61-1200.0
+/- 61-1300.0
Виступний дизайн
Ø 18 Ø 16,2 + 61-1110.0
- 61-1210.0
+/- 61-1310.0
Ø 24 Ø 16,2 + 61-1140.0
- 61-1240.0
18 x 18 Ø 16,2 +
-
+/-
24 x 24 Ø 16,2 + 61-1150.0
- 61-1250.0
+/- 61-1350.0
24 x 18 Ø 16,2 + 61-1130.0
- 61-1230.0
+/- 61-1330.0

* актуатор можна налаштувати для роботи як з фіксацією, так і без неї.

pdfКаталог EAO HMI, серія 61

Кнопки серії 71, IP65

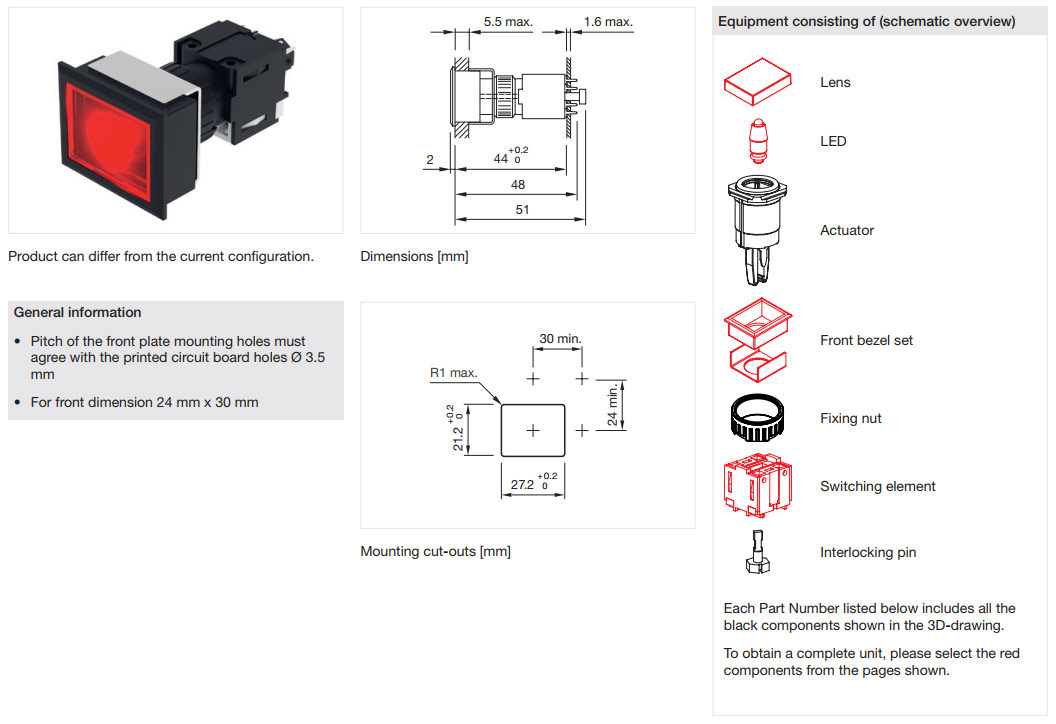

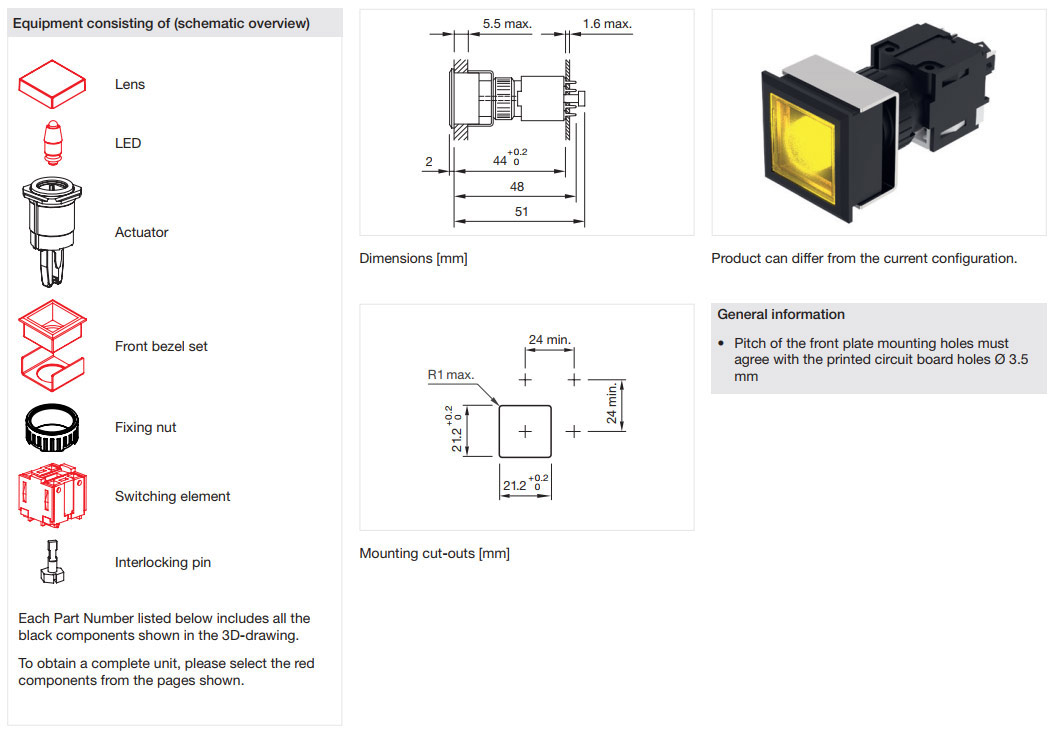

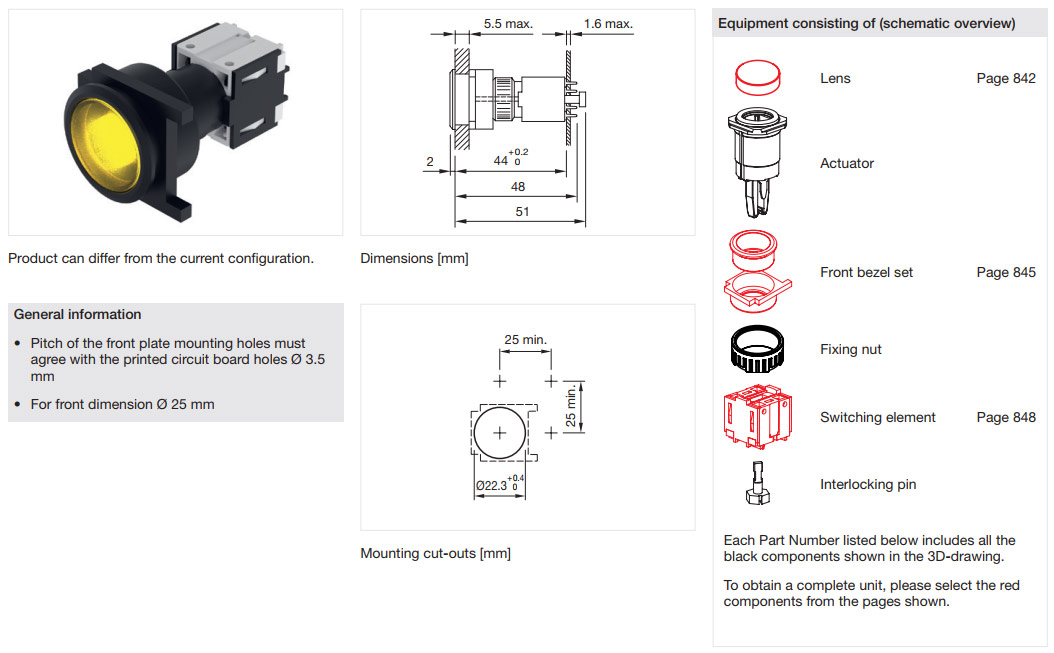

Кнопки серії 71 конструктивно і візуально схожі на кнопки серії 61 з плоским дизайном, але розраховані на інший контактний блок, призначений для встановлення на друковану плату. Артикули в таблиці включають актуатор з гніздом для світлодіодної лампи, спеціальний пін для додаткового закріплення на платі і гайку для закріплення на панелі. Все інше (фронтальна рамка, лінза/штовхач, контактний блок, а також лампа для кнопок з підсвічуванням) замовляється окремо.

Загальні характеристики:

Комутована напруга 250 В DC 24 В DC 250 В DC
Комутований струм 3 А 3 А 0,5 А
Рекомендовані мін. напруга і струм 5 В АС, 10 мА
Контакти 1 NС / 1 NO або 2 NC / 2 NO, моментальне перемикання
Підсвічування двоколірна (червоний/зелений) світлодіодна лампа з цоколем BA9s (замовляється окремо)
Робоча температура -25…+55 °С
Ступінь захисту IP65 (по фронту)

Варіанти кнопок на основі стандартного актуатора

Вигляд комплектної кнопки
Фронтальний розмір, мм Ø 25 24 x 24 30 x 24

Актуатор

Вигляд Фіксація Артикул
немає 71-611.0
є 71.612.0

pdfКаталог EAO HMI, серія 71

Кнопки серії 84, IP40, IP67

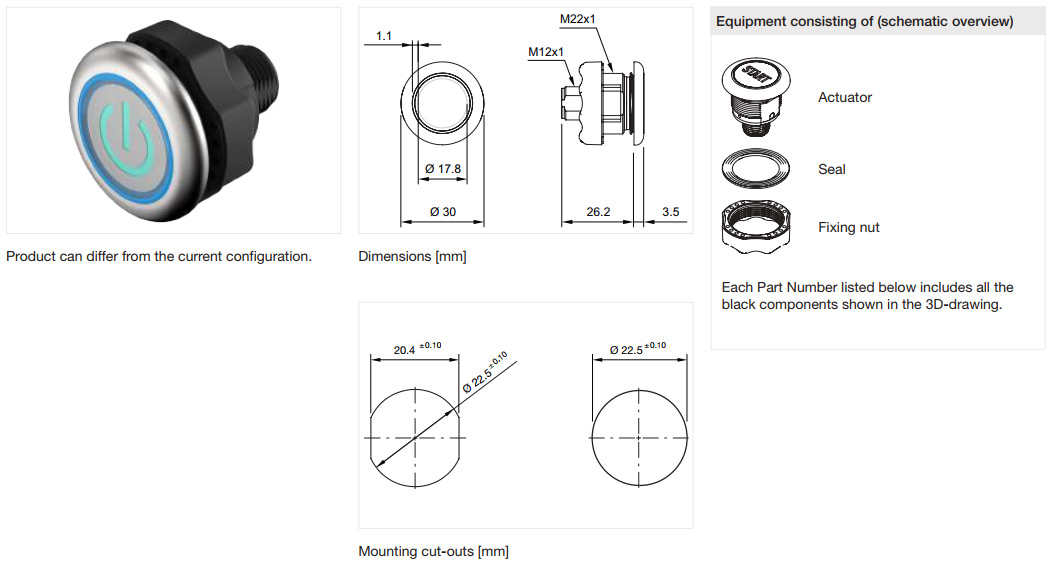

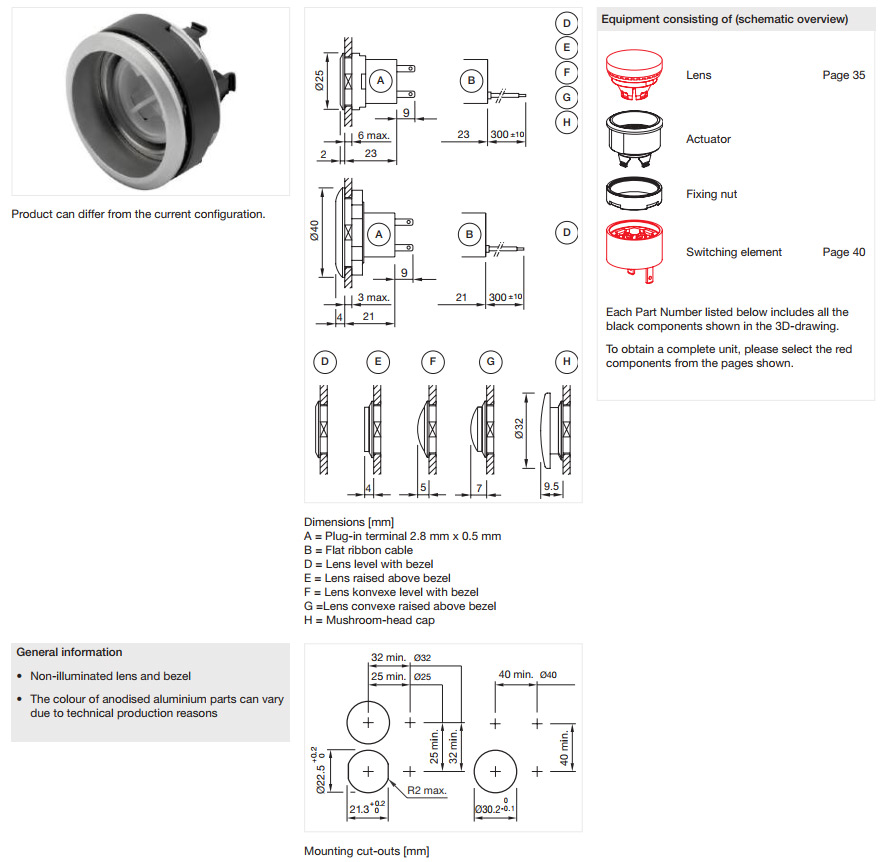

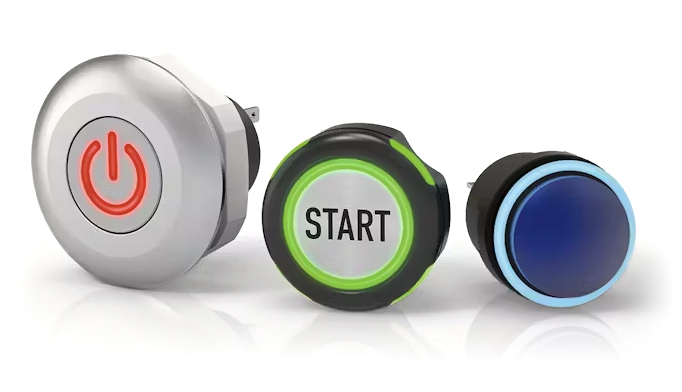

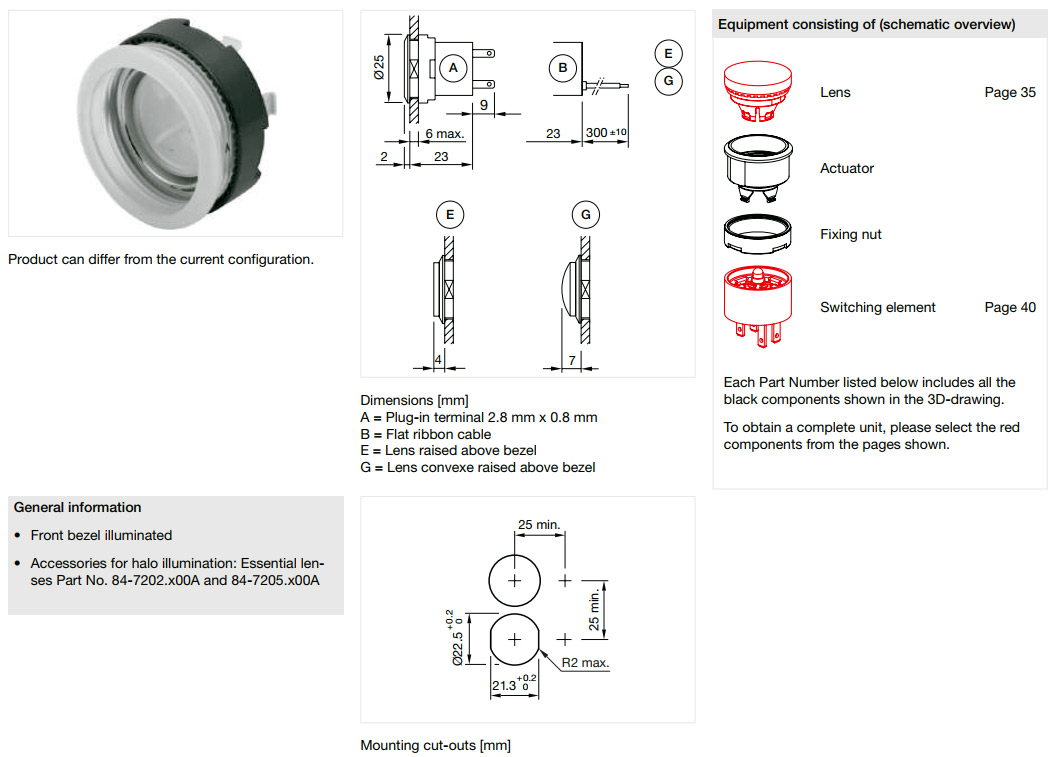

Кнопки EAO серії 84 мають короткий хід без фіксації в натиснутому положенні, базуються на стандартному пластиковому актуаторі, до якого додатково замовляються лінза/штовхач, фронтальна рамка і контактний блок з потрібним типом контактів і способом підключення. Моделі 84-ASKS…, 84-ADKS…, 84-ACKS… є комплектними кнопками з інтерфейсом IO-Link без необхідності замовлення додаткових компонентів (доступні варіанти з різними cимволами/написами і кольорами підсвічування).

Загальні характеристики

Фронтальний діаметр 25 мм, 40 мм
Монтажний діаметр 22,5 мм, 30,2 мм
Матеріали
актуатор пластик, згідно з UL 94 V0
контакти срібний сплав з покриттям із золота
Тип контактів 1 NC, 2 NC або 1 NC + 1 NO
Комутована напруга 250 В AC
Живлення світлодіода 5–30 В DC (9,7–12,4 мА)
Колір підсвічування 1-колірний (5 варіантів) або 2-колірний (R/G)
Підключення (блок контактів) клема 2,8 х 0,8 мм, плоский кабель 300 мм, роз’єм М12

Варіанти виконання кнопок серії 84

Актуатор без додаткових елементів
1 Вигляд
2 Фронтальний/ монтажний розмір, мм 25/22,5 40/30,2 25/22,5 40/30,2 25/22,5
3 Фронтальна рамка пластик, алюміній алюміній пластик, алюміній алюміній пластик
4 Захист IP40, IP67 IP67 IP40, IP67 IP65, IP67 IP67
5 Підсвічуваний елемент – – лінза лінза рамка
6 Колір штовхача/ підсвічування K (пластик, IP67); K (пластик, IP40); K, R, Gl, O, B, N* (алюміній, IP67) N* (алюміній, IP67) R, A, Y, G, B, W* W, Y, G, B, R, R/G* білий
7 Варіанти підключення клеми, кабель клеми, кабель клеми, кабель клеми, кабель на друк. плату

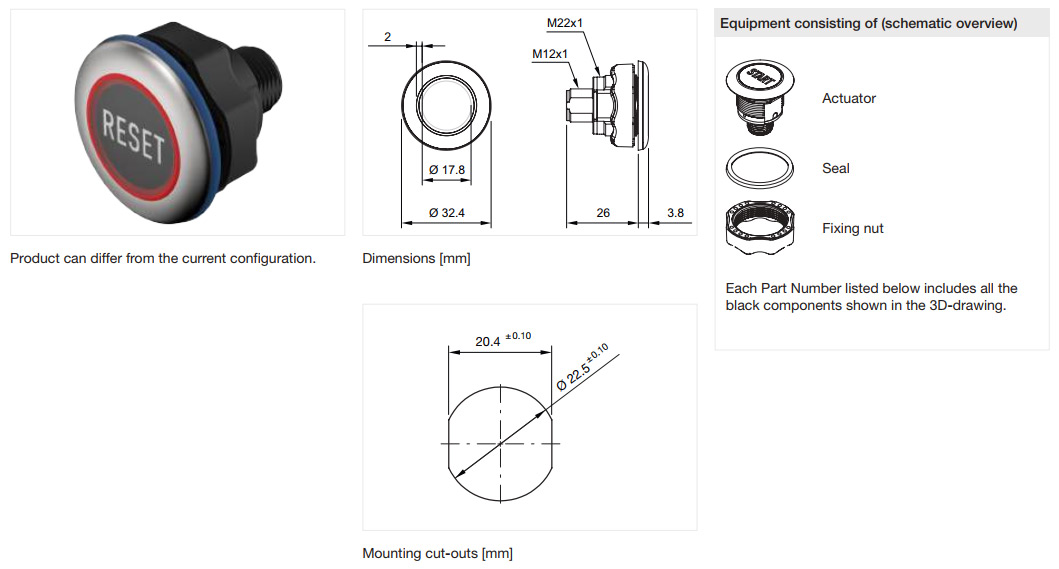

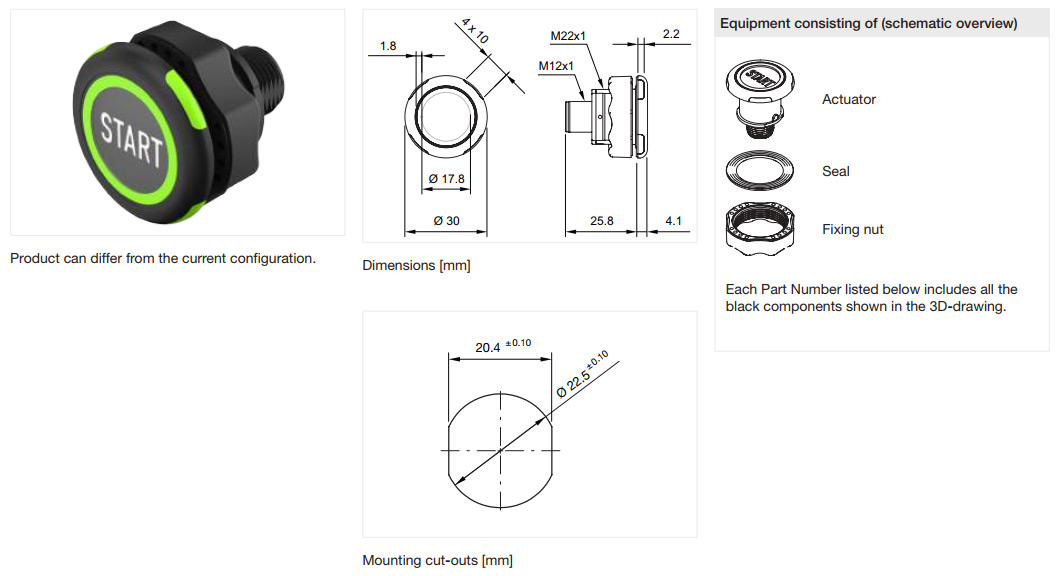

Комплектна кнопка з інтерфейсом IO-Link
1
2 30/22,5 30/22,5 32,4/22,5
3 пластик пластик пластик
4 IP69K IP69K IP69K
5 рамка + лінза (кільце) лінза (кільце + символ) лінза (кільце)
6 R/G R/G R/G
7 M12, IO-Link M12, IO-Link M12, IO-Link

* Кольори лінзи/штовхача: R – червоний, A ( Amber ) – бурштиновий, Y – жовтий, G – зелений, Gl – золотий, O – оливковий, B – синій, N – натуральний, К – чорний, W – білий, R / G – двоколірний червоний/зелений.

Коди замовлення кнопок з конкретним типом виводів, кольором підсвічування та іншими характеристиками можна знайти у каталозі виробника:

pdfКаталог EAO HMI, серія 84
