Пластикові кнопки EAO моноблочні

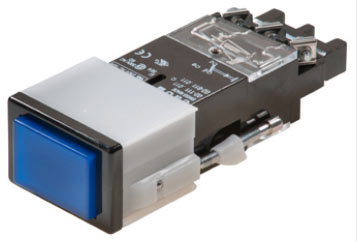

Кнопки серій 02 і 03 прямокутні одинарні, IP40

В цих серіях в комплект, позначений відповідним артикулом, входять:

• актуатор (механізм натискання) із вбудованим блоком контактів;
• світлодіод(и) (для моделей з підсвічуванням);
• кріпильна рамка.

Кольоровий елемент (лінза/штовхач) і фронтальна рамка замовляються окремо. Всі корпусні деталі пластикові.

Перемикання контактів здійснюється миттєво («стрибком») для запобігання виникненню електричної дуги. У серії 03 існують також подвійні кнопки з двома окремими штовхачами і контактними групами в одному корпусі (див. каталог)

Вигляд комплектної кнопки	Серія	Фронтальний/ монтажний розмір, мм	Контакти	Фіксація	Артикул

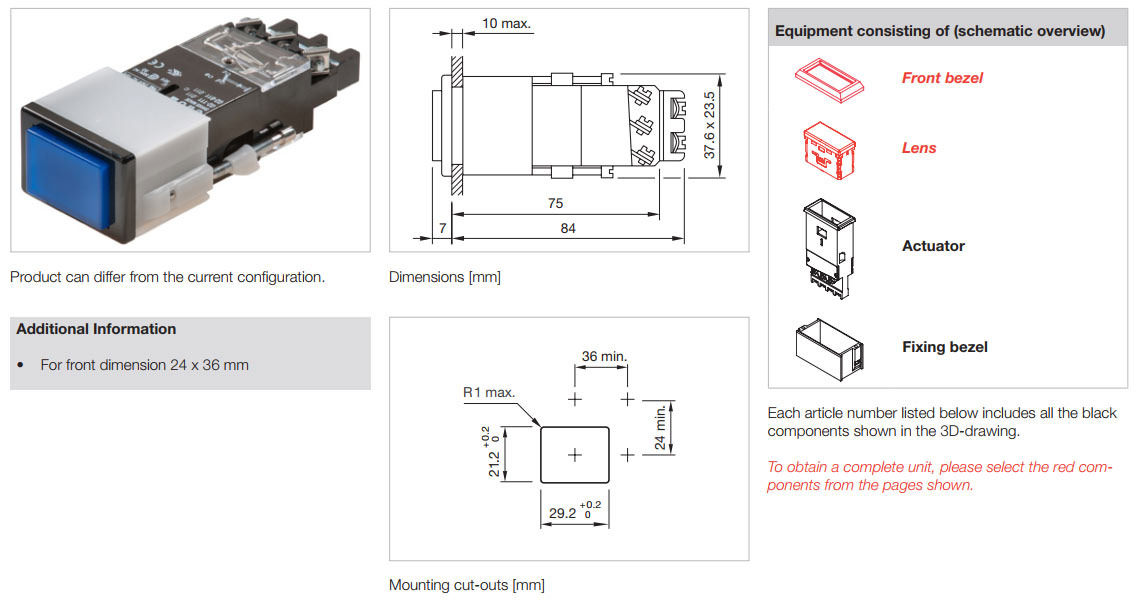

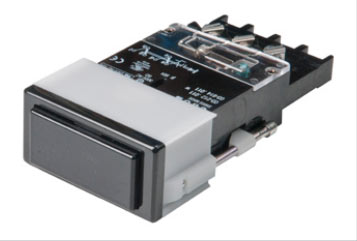

без підсвічування
	02	24х36/ 21,2х29,2	1CO	-	02-611.011
				+	02-613.011
			2CO	-	02-612.011
				+	02-614.011
				-/+*	02-615.011

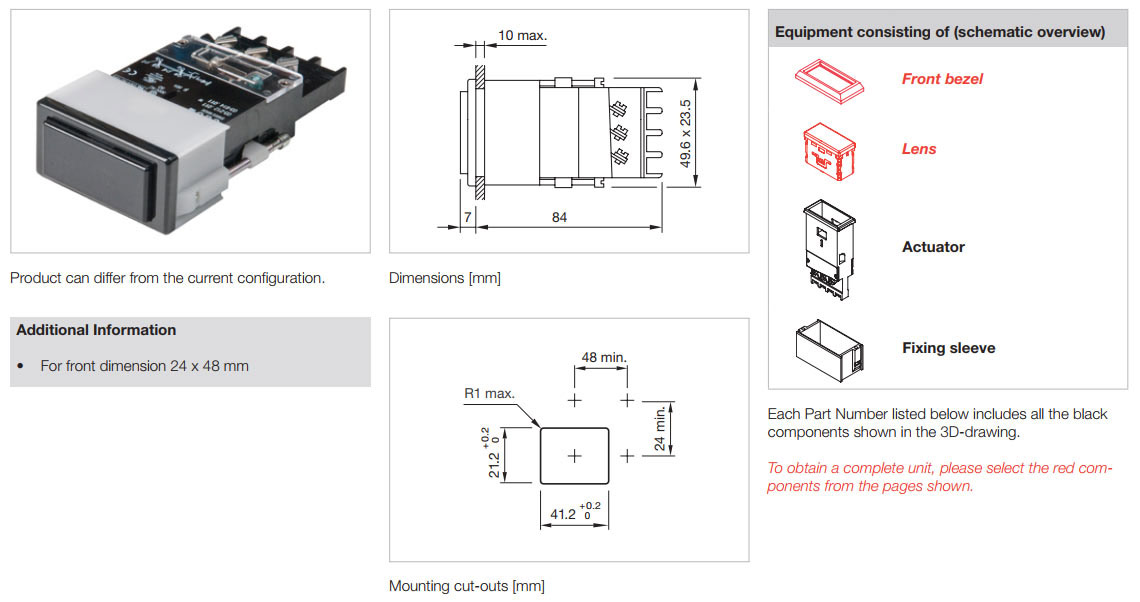

	03	24х48/ 21,2х41,2	1CO	-	03-611.011
				+	03-613.011
			2CO	-	03-612.011
				+	03-614.011
				-/+	03-615.011

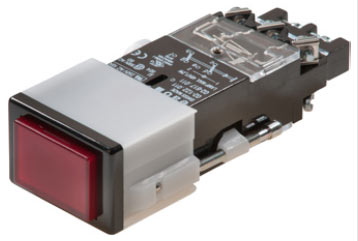

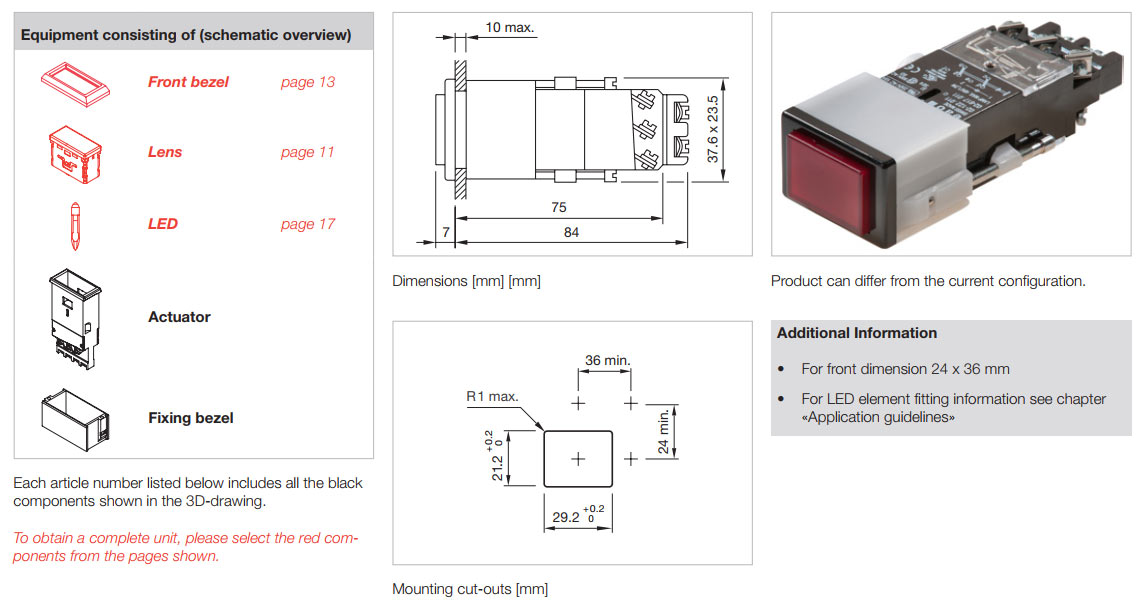

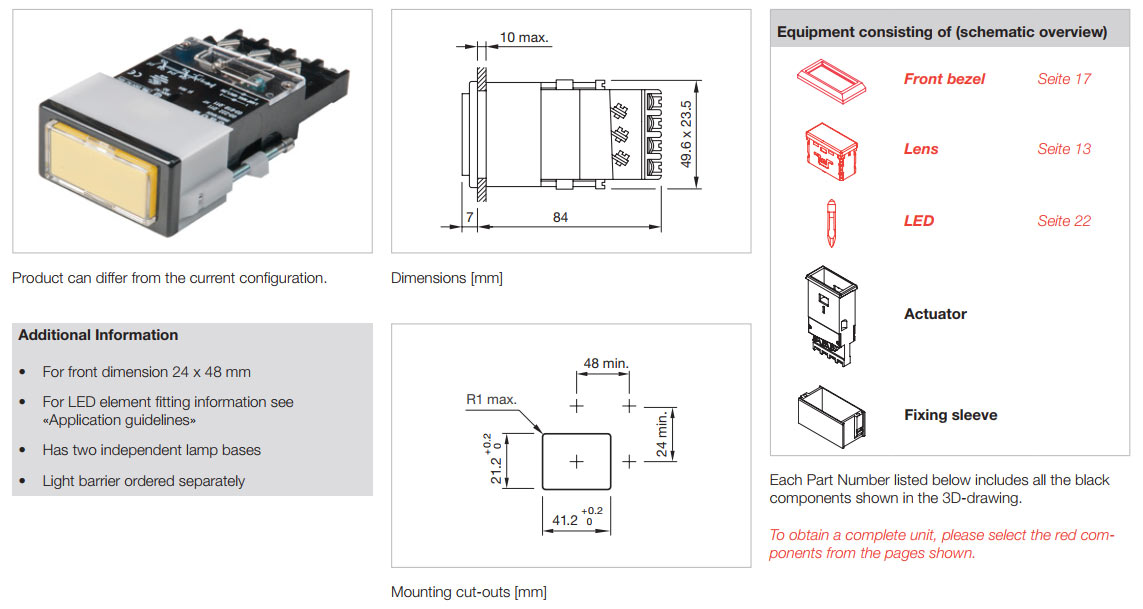

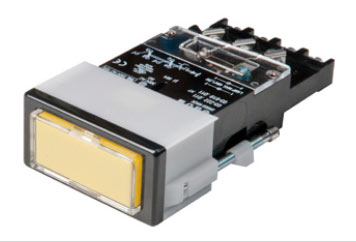

з підсвічуванням (у серії 02 один світлодіод, у серії 03 – два**)
	02	24х36/ 21,2х29,2	1CO	-	02-616.011
				+	02-618.011
			2CO	-	02-617.011
				+	02-619.011
				-/+	02-620.011
	03	24х48/ 21,2х41,2	1CO	-	03-616.011
				+	03-618.011
			2CO	-	03-617.011
				+	03-619.011
				-/+	03-620.011

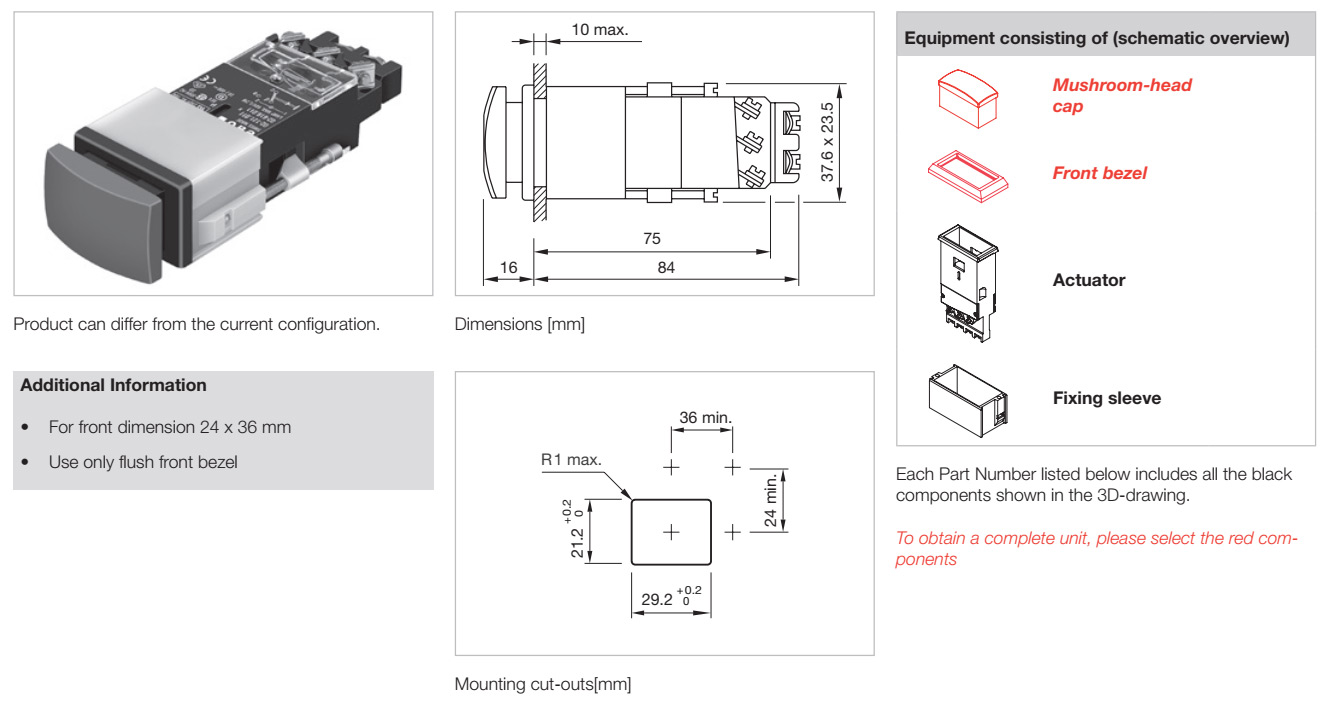

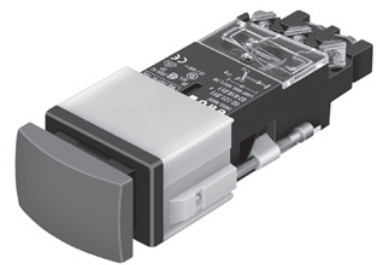

грибкова кнопка, IP40
	02	24х36/ 21,2х29,2	1CO	-	02-611.011
				+	02-613.011
			2CO	-	02-612.011
				+	02-614.011
				-/+*	02-615.011

* один контакт без фіксації (спрацьовує при неповному натисканні), другий з фіксацією (спрацьовує при натисканні до кінця).
** світлодіоди у виробах серії 03 мають незалежне підключення (дві окремі пари контактів)

pdfКаталог – EAO HMI серія 02
pdfКаталог – EAO HMI серія 03

Кнопки серії 14, IP67

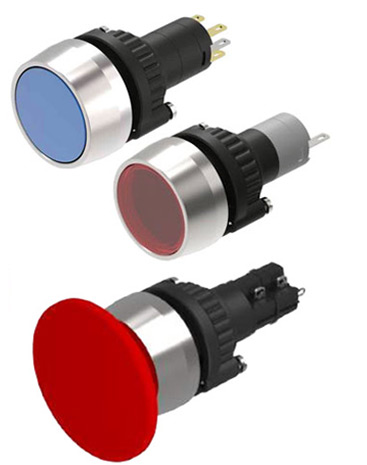

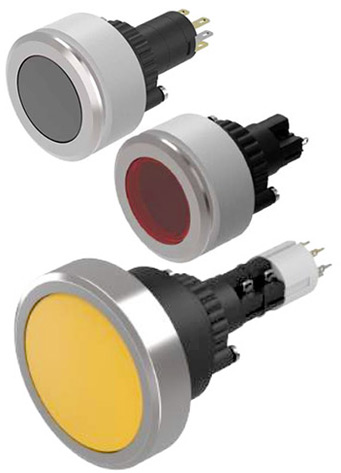

Кнопки серії 14 виробляються у двох дизайнах – плоскому і виступному.

• Монтажний діаметр 30/22 мм,
• Фронтальний діаметр 35/29 мм.
• Електричні характеристики: 42 В, 100 мА; 250 В, 5 А

Мають моноблочну конструкцію актуатора з вбудованим блоком контактів. Актуатор для обох розмірів однаковий, а діаметр монтажного отвору визначається типом фронтальної рамки (детальніше – в каталозі або по кліку на фото кнопок праворуч від таблиці). Підключення можливе за допомогою клем різних типів – гвинтові, пружинні, ножові, під паяння, роз’єм, конектор на друковану плату, є також версія з кабелем.

Підсвічування конструктивно передбачене у всіх кнопках серії, якщо воно не потрібне - можна замовити кнопку з непрозорою лінзою (штовхачем) і без світлодіода. Артикули, вказані в таблиці, включають лише актуатор з певною контактною групою та кріпильну гайку, все інше потрібно замовляти додатково.

кнопки під монтажний отвір 30 мм

кнопки під монтажний отвір 22 мм

pdfКаталог – EAO HMI серія 14

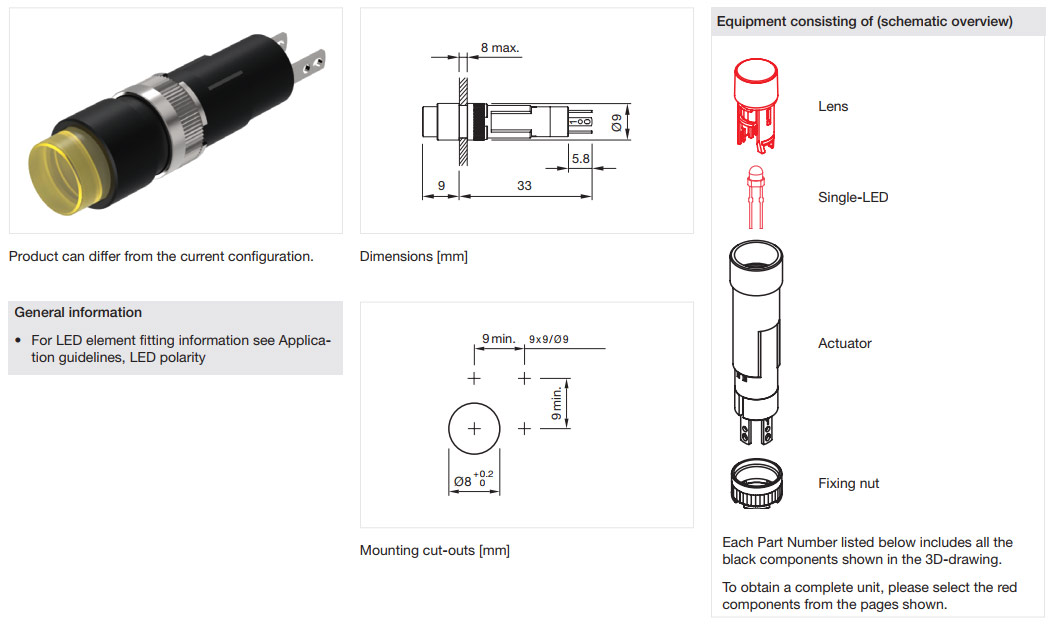

Кнопки серії 19, IP66, IP67, IP69 K

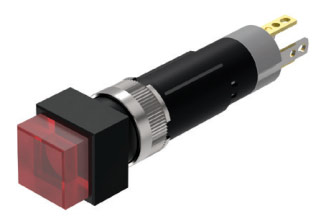

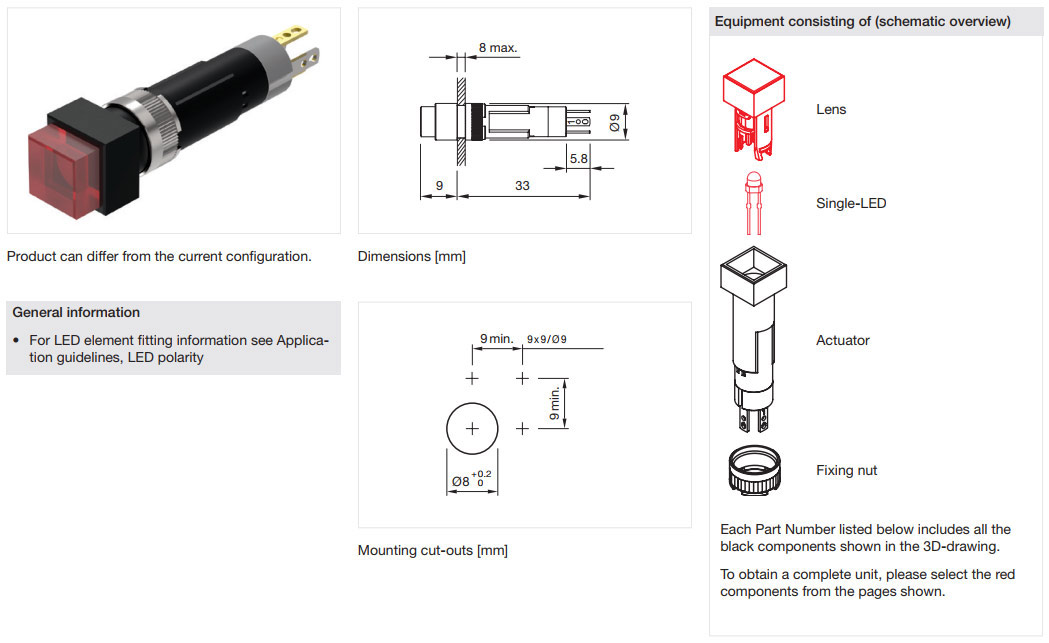

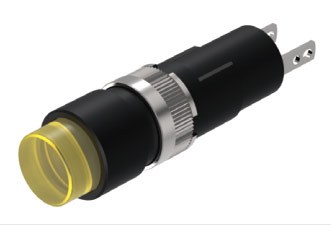

Серія 19 включає 2 варіанти кнопок – квадратну 9 х 9 мм і круглу O 9 мм, які монтуються в круглий отвір діаметром 8 мм. До стандартного комплекту входять актуатор з вбудованою контактною групою і кріпильна гайка, додатково замовляються непрозорий штовхач для кнопок без підсвічування або прозорий штовхач (лінза) і світлодіод для кнопок з підсвічуванням.

Електричні характеристики кнопок: 42 В AC, 100 мА.

Система перемикання	Спрацьовування	Контакти*	Покриття виводів	Артикул
моментальної дії	без фіксації	1 NO	срібло	19-195.015	19-139.015
		1 NO	золото	19-195.035	19-139.035
	з фіксацією	1 NO	срібло	19-289.015	19-279.015
		1 NO	золото	19-289.035	19-279.035
низького рівня	без фіксації	1 NO	золото	19-451.035	19-431.035
		1 NС		19-451.035	19-432.035
	з фіксацією	1 NO		19-451.035	19-471.035
		1 NС		19-451.035	19-472.035

*всі актуатори мають додаткові виводи для живлення світлодіода, позначені літерами Х (+) та Y (-)

pdfКаталог – EAO HMI серія 19

Кнопки серії 51, IP65

Серія 51 представлена кнопками різних форм і розмірів, у плоскому і виступному дизайні. Артикули в таблиці включають моноблочний пластиковий актуатор з вбудованою контактною групою і пластикову кріпильну гайку. Всі інші компоненти, в тому числі лінза/штовхач і світлодіод, замовляються додатково, таким чином, можна замовити як кнопку з підсвічуванням, так і без нього для кожного з типорозмірів . У кнопок з виступним дизайном фронтальна рамка інтегрована в актуатор.

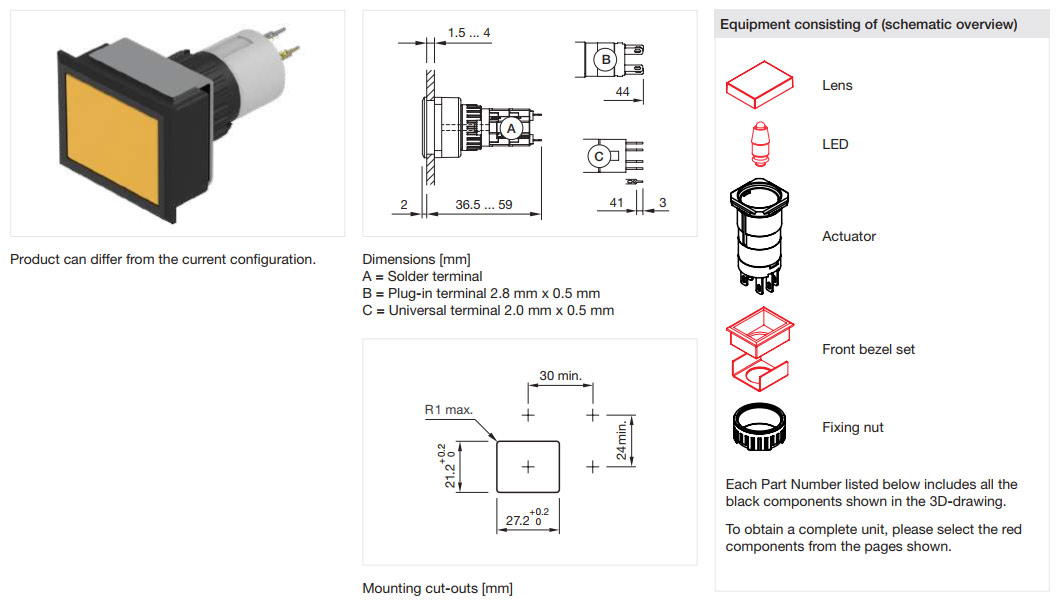

Типорозміри кнопок серії 51

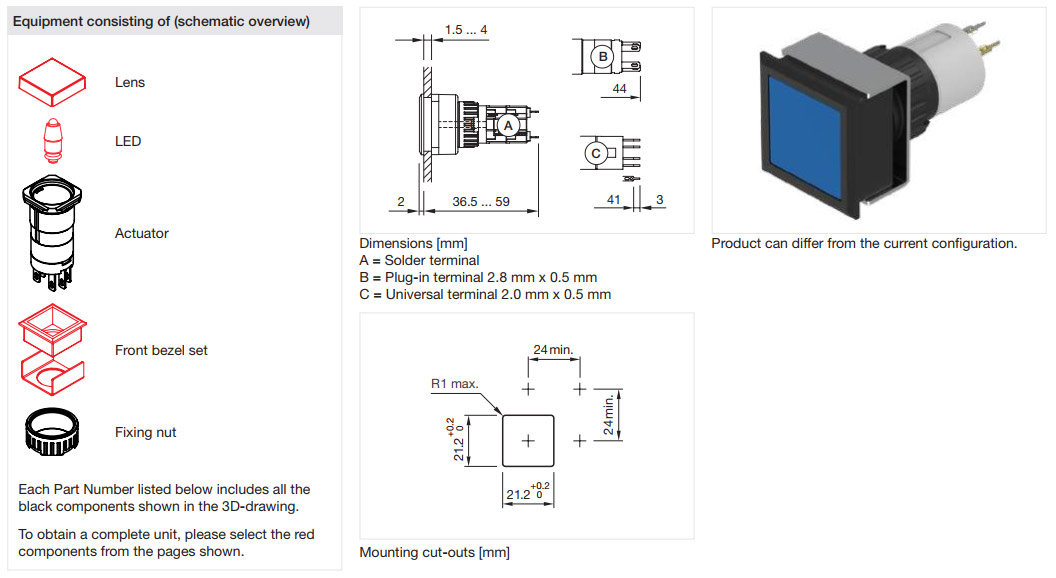

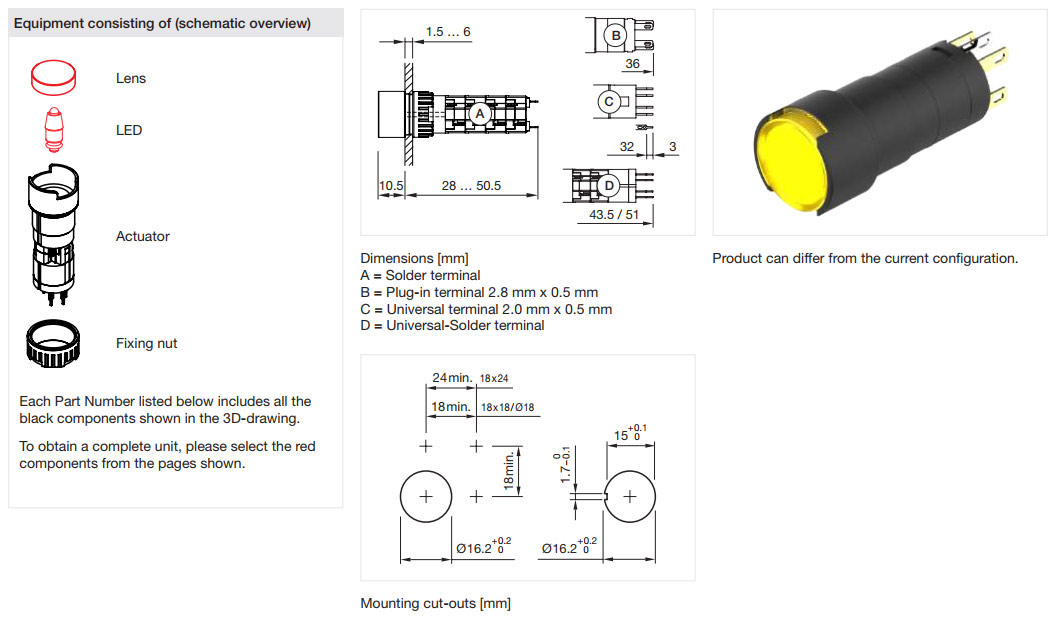

Кнопки з плоским дизайном

(актуатор стандартний для всіх)

Вигляд комплектної кнопки	Контакти	Фіксація	Система перемикання	Клеми	Артикул
	1 NC / 1 NO	немає	Моментальне перемикання (для великих струмів; запобігає утворенню електричної дуги)	ножова 2,8 х 0,5 мм	51-151.022F
	1 NC / 1 NO			під паяння	51-151.0252F
	2 NC / 2 NO				51-152.0252F
	3 NC / 3 NO				51-153.0252F
	4 NC / 4 NO				51-154.0252F
	1 NC / 1 NO	є		ножова 2,8 х 0,5 мм	51-281.022F
	1 NC / 1 NO			під паяння	51-281.0252F
	2 NC / 2 NO				51-282.0252F
	3 NC / 3 NO				51-283.0252F
	4 NC / 4 NO				51-284.0252F
	2 NO	немає	Низького рівня (для малих струмів)	універсальна 2,0 х 0,5 мм	51-451.036F
	2 NC				51-452.036F
	1 NC / 1 NO				51-453.036F
	1 NO				51-455.036F
	1 NC				51-456.036F
	2 NO	є			51-481.036F
	2 NC				51-482.036F
	1 NC / 1 NO				51-483.036F
	1 NO				51-485.036F
	1 NC				51-486.036F

Кнопки з виступним дизайном

(актуатор і доступний асортимент контактів індивідуальні для кожного типорозміру)

Вигляд комплектної кнопки

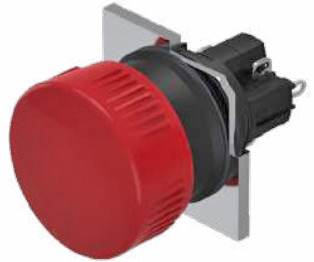

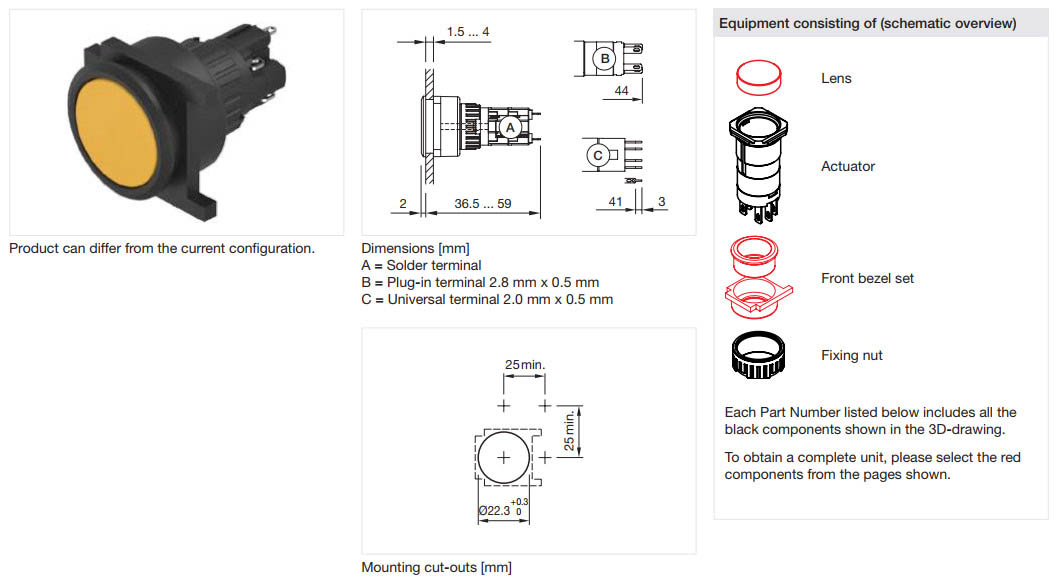

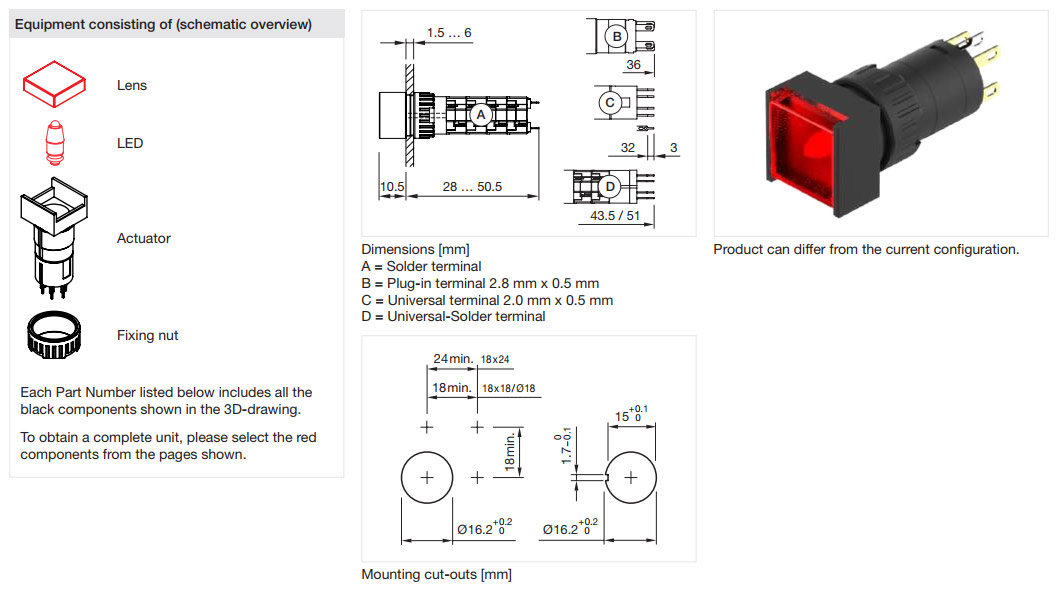

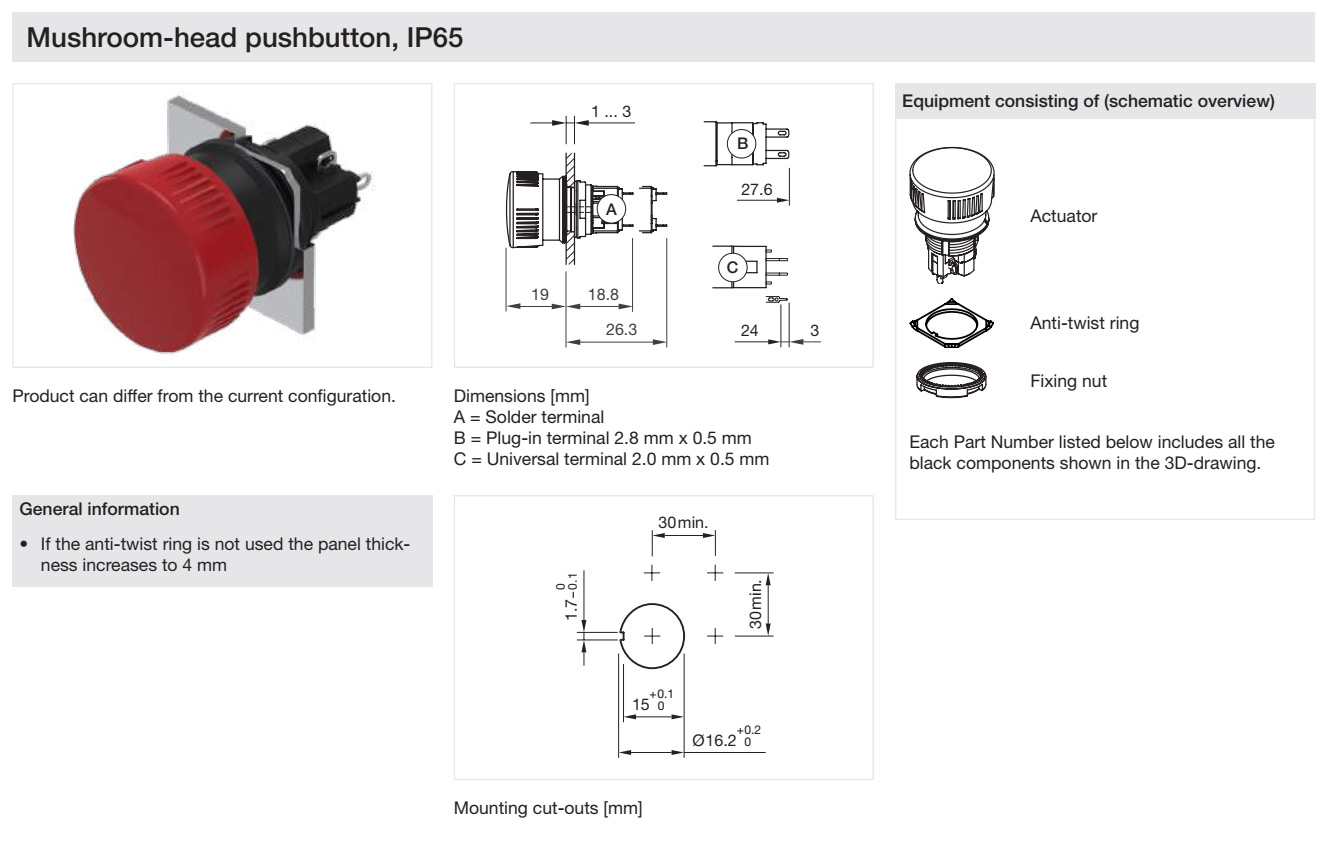

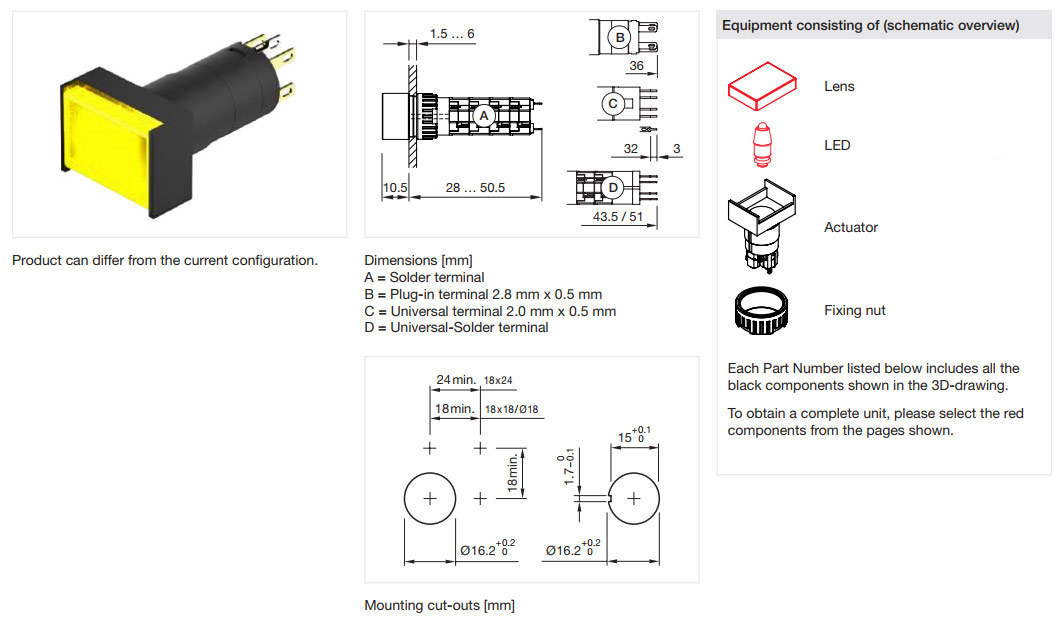

Форма лінзи	кругла	квадратна	прямокутна	грибкова

Детальну інформацію по цих кнопках дивіться у каталозі за посиланням нижче, сторінки 43 (613) – 51 (621)

pdfКаталог EAO HMI серія 51
