Силові мідні шини застосовуються для всіх типів приєднань в усіх типах низьковольтних і високовольтних установок для розподілу і передачі електроенергії, у тому числі:

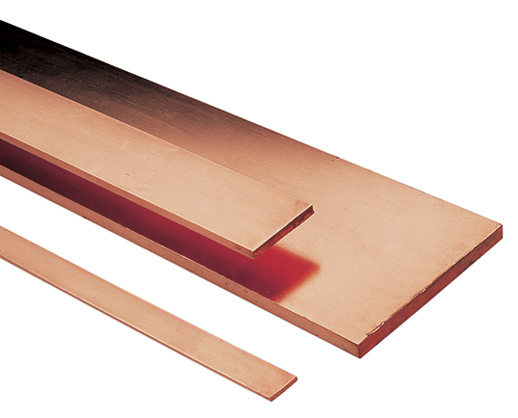

Суцільні силові шини являють собою суцільні мідні пластини без будь-яких отворів. Встановлюються у спеціальні тримачі, підключення відвідних проводів можливе за допомогою затискачів.

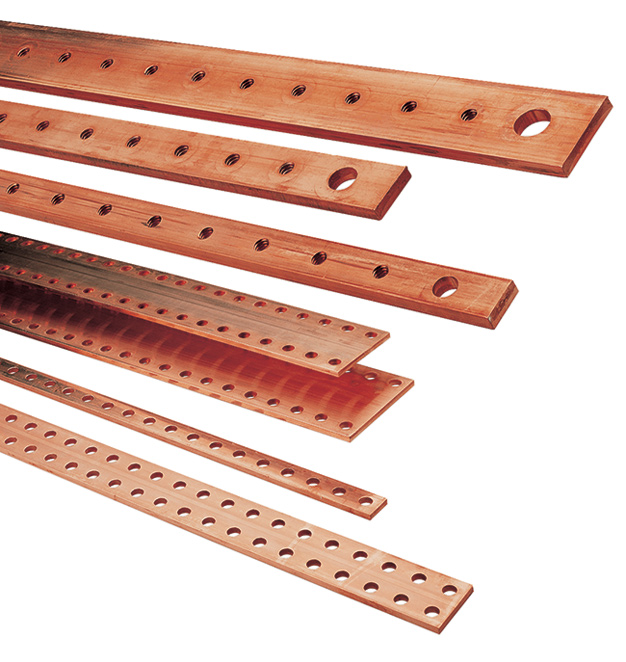

Перфоровані силові шини — мідні пластини з одним або кількома рядами отворів. Монтаж - у тримачах або гвинтовий (з ізоляторами), можливе гвинтове підключення відвідних проводів.
Суцільні мідні силові шини | |||
---|---|---|---|
Розмір, ШхВ (мм) | Маса (кг/м) | Довжина 1750 мм | Довжина 2900 мм |
Артикул | Артикул | ||
20х4 | 0,71 | 45102004 | 45132004 |
25х5 | 1,11 | 45102505 | 45132505 |
32х5 | 1,42 | 45103205 | 45133205 |
40х5 | 1,78 | 45104005 | 45134005 |
50х5 | 2,22 | 45105005 | 45135005 |
63х5 | 2,8 | 45106305 | 45136305 |
80х5 | 3,56 | 45108005 | 45138005 |
100х5 | 4,45 | 45109005 | 45139005 |
125х5 | 5,56 | 45109205 | 45139205 |
30х10 | 2,67 | 45103010 | 45133010 |
50х10 | 4,45 | 45105010 | 45135010 |
80х10 | 7,11 | 45108010 | 45138010 |
100х10 | 8,89 | 45109010 | 45139010 |
125х10 | 11,11 | 45109210 | 45139210 |
160х10 | 14,22 | 45109610 | 45139610 |
Перфоровані мідні силові шини (2 ряди отворів*) | |||
Розмір, ШхВ (мм) | Маса (кг/м) | Довжина (мм) | Артикул |
25х5 | 1,11 | 1750 | 45112505 |
50х5 | 2,22 | 1750 | 45115005 |
63х5 | 2,8 | 1750 | 45116305 |
80х5 | 3,56 | 1750 | 45118005 |
100х5 | 4,45 | 1750 | 45119005 |
125х5 | 5,56 | 1750 | 45113205 |
50х10 | 4,45 | 1750 | 45115010 |
80х10 | 7,11 | 1750 | 45118010 |
100х10 | 8,89 | 1750 | 45119010 |
125х10 | 10,7 | 1750 | 45119210 |
* крім шин розміру 25х5 мм, у яких перфорація в один ряд
Розмір, ШхВ (мм) | Кількість шин на одну фазу (паралельне з’єднання) | ||||
---|---|---|---|---|---|
1 | 2 | 3 | 4 | ||
Монтаж на ребро | |||||
20х4 | 240 | 430 | 600 | 750 | |
25х5 | 330 | 590 | 800 | 1000 | |
32х5 | 410 | 700 | 1000 | 1250 | |
40х5 | 500 | 850 | 1200 | 1500 | |
50х5 | 600 | 1050 | 1450 | 1850 | |
63х5 | 700 | 1250 | 1800 | 2250 | |
80х5 | 900 | 1550 | 2200 | 2750 | |
100х5 | 1100 | 1900 | 2650 | 3350 | |
125х5 | 1300 | 2350 | 3250 | 4100 | |
30х10 | 600 | 1050 | 1450 | 1800 | |
50х10 | 850 | 1550 | 2150 | 2700 | |
80х10 | 1300 | 2300 | 3200 | 4000 | |
100х10 | 1550 | 2750 | 3850 | 4850 | |
125х10 | 1900 | 3350 | 4650 | 5900 | |
160х10 | 2350 | 4150 | 5800 | 7300 | |
Горизонтальний (плоский) монтаж | |||||
20 x 4 | 210 | 340 | 460 | 570 | |
15 x 5 | 190 | 310 | 420 | 510 | |
25 x 5 | 280 | 470 | 600 | 750 | |
32 x 5 | 350 | 580 | 750 | 950 | |
40 x 5 | 420 | 700 | 900 | 1150 | |
50 x 5 | 510 | 850 | 1100 | 1400 | |
63 x 5 | 620 | 1000 | 1350 | 1700 | |
80 x 5 | 750 | 1250 | 1700 | 2100 | |
100 x 5 | 900 | 1500 | 2050 | 2550 | |
125 x 5 | 1100 | 1850 | 2500 | 3050 | |
30 x 10 | 490 | 800 | 1100 | 1350 | |
50 x 10 | 750 | 1200 | 1650 | 2050 | |
60 x 10 | 850 | 1400 | 1900 | 2350 | |
80 x 10 | 1100 | 1800 | 2450 | 3000 | |
100 x 10 | 1350 | 2200 | 2950 | 3650 |
** Допустимий струм для перфорованих шин обчислюється множенням на 0,9 струму для цільної шини відповідного перерізу
Увага! На сайті представлена лише частина продукції наших партнерів.
Зверніться до менеджерів СВ АЛЬТЕРА, щоб замовити будь-яку з актуальних моделей.
