LOVATO Electric виробляє вимикачі навантаження для постійного струму з використанням в фотоелектричній галузі для напруги до 1500 В.
pdf Каталог "Вимикачі навантаження"

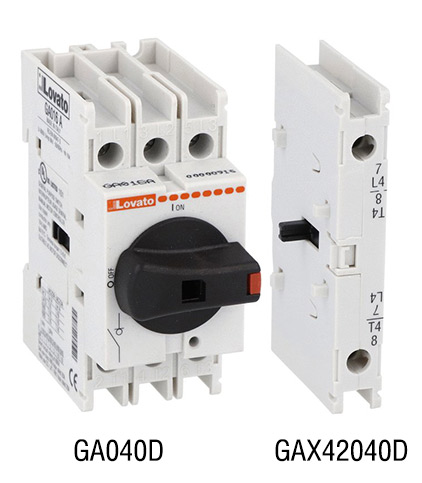

У цій серії лише одна модель розрахована на роботу з постійними струмом — GA040D. Вимикач комплектується чорною ручкою; можливе підключення додаткового 4-го полюса (GAX42040D). Монтується на DIN-рейку.
| Код замовлення | Тепловий струм Ith (IEC) | Номінальний робочий струм I e DC21В (IEC) |
Маса |
|||
|---|---|---|---|---|---|---|
| 3 полюси | 4 полюси | |||||
|
|
500 В | 600 В | 800 В | |||
| А | А | А | А | кг | ||
| GA040D | 4 | 25 | 16 | - | 0,135 | |
| 4-й полюс | ||||||
| GAX42040D | 40 | - | 20 | 15 | 0,040 | |

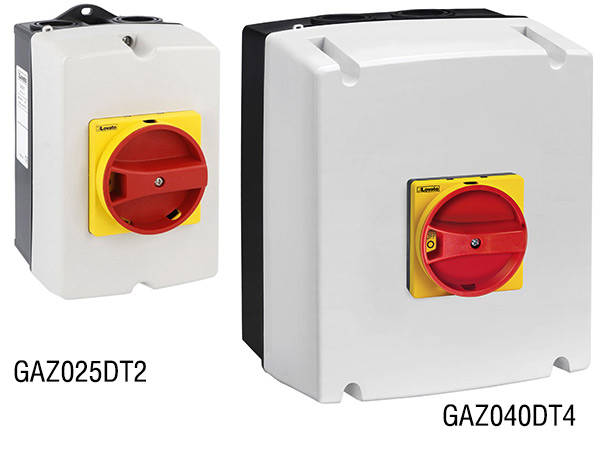

Вимикачі у пластиковому корпусі IP65 шириною лише 100 мм до 16 А 1000 В DC; категорія DC21B
| Код замовлення | Тепловий струм Ith (IEC) | Номінальний робочий струм I e DC21В (IEC) | Маса | ||
|---|---|---|---|---|---|
| 800 В | 1000 В | 1200 В | |||
| А | А | А | А | кг | |
| з жовто-червоною ручкою | |||||
| GAZ025DT2 | 25 | 25 | 16 | - | 0,450 |
| GAZ0325DT3 | 32 | 32 | 32 | - | 1,050 |
| GAZ040DT4 | 40 | 40 | 40 | 32 | 1,050 |
| з чорною ручкою | |||||
| GAZ025DT2B | 25 | 25 | 16 | - | 0,450 |
| GAZ032DT3B | 32 | 32 | 32 | - | 1,050 |
| GAZ040DT4B | 40 | 40 | 40 | 32 | 1,050 |

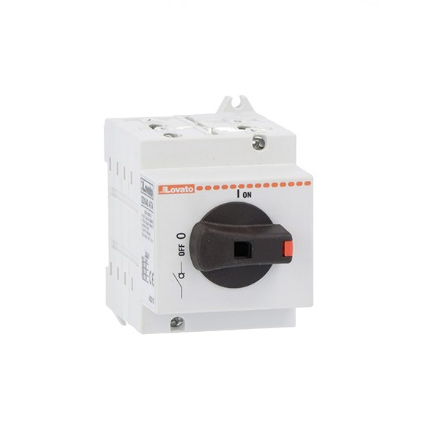

До 25 А 1500 В DC; до 32 А 1200 В DC; до 40 А 1000 В DC; категорія DC21B; для цієї серії доступні пластикові корпуси IP65 / NEMA type 4X
|
Код замовлення |
Тепловий струм Ith (IEC) |
Номінальний робочий струм I e DC21В (IEC) |
Маса |
||||
|---|---|---|---|---|---|---|---|
| < 800 В | 1000 В | 1200 В | 1500 В | ||||
| A | А | А | А | А | кг | ||
| вимикачі комплектуються чорною ручкою | |||||||
| GD025AT2 | 25 | 25 | 16 | - | - | 0,140 | |
| GD025AT3 | 25 | 25 | 25 | - | - | 0,180 | |
| GD032AT3 | 32 | 32 | 32 | - | - | 0,180 | |
| GD032AT4 | 32 | 32 | 32 | 25 | 20 | 0,220 | |
| GD040AT3 | 40 | 40 | 32 | - | - | 0,180 | |
| GD040AT4 | 40 | 40 | 40 | 32 | 25 | 0,220 | |
pdf Інструкція

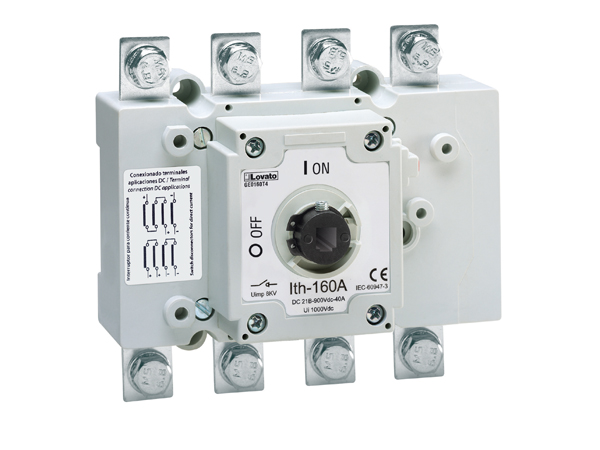

До 1250 А / до 1000 В DC
| Код замовлення | Тепловий струм Ith (IEC) | Номінальний робочий струм I e DC21В (IEC) | Маса | ||
|---|---|---|---|---|---|
| 600 В | 800 В | 1000 В | |||
| А | А | А | А | кг | |
| ручка з серії GEX в комплект не входить і замовляється окремо | |||||
| GE0125DT4 | 125 | 125 | 125 | 100 | 1,900 |
| GE0250DT4 | 250 | 250 | 250 | 200 | 2,000 |
| GE0315DT4 | 315 | 315 | 280 | 250 | 4,000 |
| GE0630DT4 | 630 | 630 | 600 | 500 | 4,500 |
| GE0800DT4 | 800 | 700 | 630 | 630 | 4,500 |
| GE1250DT4 | 1250 | 1250 | 1000 | 850 | 8,900 |
pdf Інструкція
|

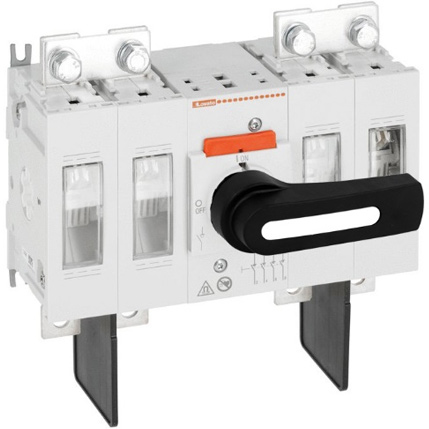

Код замовлення |
Тепловий струм Ith (IEC) | DC21B-DCPV1 | ||
|---|---|---|---|---|
| 800 В | 1000 В | 1500 В | ||
| 2-полюсні | ||||
| GLD 0100 T2 C3 | 100 | 100 | 100 | - |
| GLD 0160 T2 C3 | 160 | 160 | 160 | - |
| GLD 0200 T2 C3 | 200 | 200 | 200 | - |
| GLD 0250 T2 C3 | 250 | 250 | 250 | - |
|
GLD 0315 T2 C3 |
315 | 315 | 250 | |
| 4-полюсні | ||||
|
GLD 0100 T4 C3 |
100 | 100 | 100 | 100 |
|
GLD 0160 T4 C3 |
160 | 160 | 160 | 160 |
|
GLD 0200 T4 C3 |
200 | 200 | 200 | 200 |
| GLD 0250 T4 C3 | 250 | 250 | 250 | 250 |
| GLD 0315 T4 C3 | 315 | 315 | 315 | 315 |
pdf Інструкція
