Вимикачі навантаження для систем з фотоелектричними елементами Socomec

Фотоелектричні вимикачі навантаження, спеціально розроблені для захисту частини постійного струму сонячної панелі. Працюючи навіть в екстремальних умовах, вони вимикають живлення постійного струму до 1500 В постійного струму на різних електричних схемах для фотоелектричних застосувань (плаваючих або біполярних).


Назва	Sirco MC PV	Sirco MV PV	Sirco PV
Номінальний струм, А	25, 30, 40	40-160	100 - 3200
К-ть полюсів	3, 4	3, 4	2, 3, 4, 6
Номінальна напруга	до 1000VDC	800V, 1000V	1000V, 1500V
Виробник	Socomec	Socomec	Socomec
Документація	Каталог (рос.), с 100	Каталог (рос.), с. 112	Каталог (рос.), с. 118

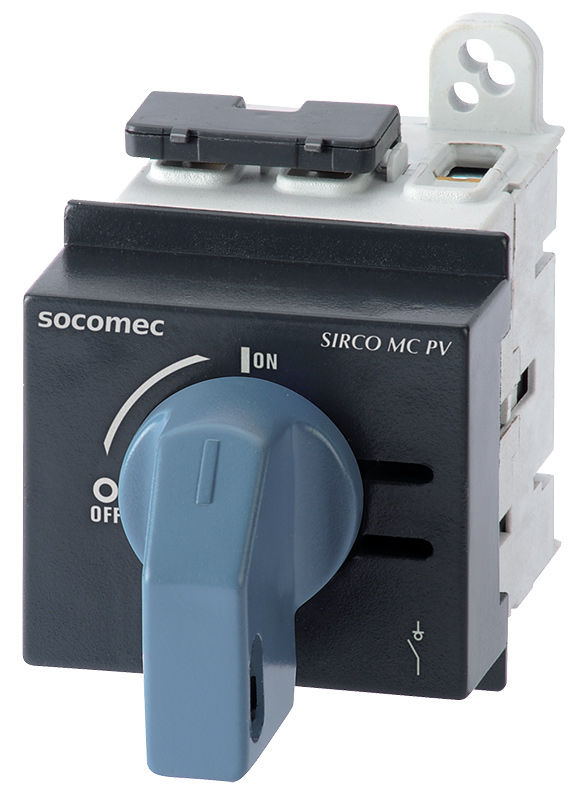

SIRCO MC PV. Вимикач навантаження для систем на фотоелектричних елементах. 25–40 А, до 1000 В DC

600 B DC — встановлення на DIN-рейку або монтажну панель
Струм (A)	30			40
Тип кола	одинарне PV коло	PV + коло AC	подвійне PV коло	одинарне PV коло	PV + коло AC	подвійне PV коло
Кількість полюсів за фотоелектричною (PV) полярністю⁽³⁾	1 П+, 1 П-	1 П+, 1 П-	2 × (1 П+, 1 П-)	2 П+, 1 П-	2 П+, 1 П-/	2 × (1 П+, 1 П-)
Кількість полюсів змінного струму	–	2	–	–	2	–
Корпус вимикача	21PV 2102	21PV 2162	21PV 5102	21PV 3124	21PV 3184	21PV 6124
Ручка прямого керування⁽¹⁾	тип МС0, синя — 2119 0012⁽²⁾ тип МС01, синя — 2119 1012					тип МС1, синя 2119 1412
Виносна ручка	тип МС1 чорна IP65 — 2119 3312⁽²⁾ червона/жовта IP65 — 2119 3313
Штанга для виносної ручки	165–200 мм — 2107 0516
Додатковий контакт	1 контакт NC+NO — 2119 0001

Модульна передня DIN-пластина 45 мм входить у комплект.
Стандартна ручка.
Підключений за замовчанням пристрій

1000 B DC — встановлення на DIN-рейку або монтажну панель
Струм (A)	25		40
Тип кола	одинарне PV коло	подвійне PV коло	одинарне PV коло	подвійне PV коло
Кількість полюсів за фотоелектричною (PV) полярністю⁽³⁾	2 П+, 1 П-	2 × (1 П+, 1 П-)	2 П+, 2 П-	2 × (2 П+, 2 П-)
Кількість полюсів змінного струму	запитуйте у менеджерів
Корпус вимикача	21PV 3722	21PV 6722	21PV 4754	21PV 8154
Ручка прямого керування⁽¹⁾	тип МС0, синя — 2119 0012⁽²⁾ тип МС1, синя — 2119 1012	тип МС1, синя 2119 1412	тип МС0, синя — 2119 0012⁽²⁾ тип МС1, синя — 2119 1012	тип МС1, синя 2119 1412
Виносна ручка	тип МС1 чорна IP65 — 2119 3312⁽²⁾ червона/жовта IP65 — 2119 3313
Штанга для виносної ручки	165–200 мм — 2107 0516
Додатковий контакт	1 контакт NC+NO — 2119 0001

Модульна передня DIN-пластина 45 мм входить у комплект.
Стандартна ручка.
Підключений за замовчанням пристрій

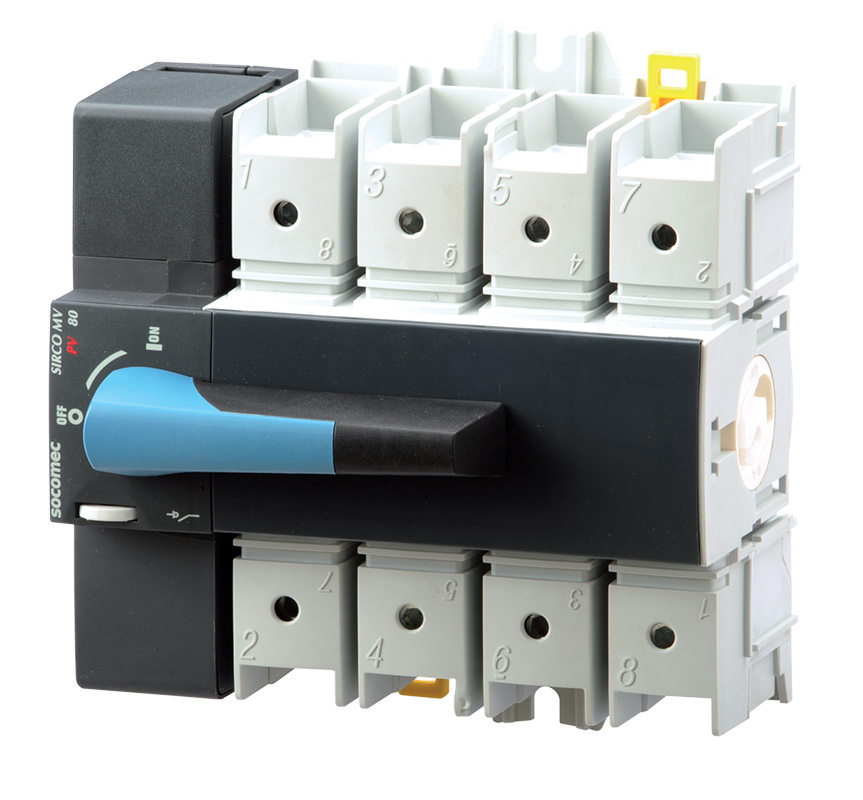

SIRCO MV PV. Вимикач навантаження для систем на фотоелектричних елементах. 63–80 А, до 1000 В DC

1000 B DC — встановлення на DIN-рейку або монтажну панель
Струм (A)	63	80
Тип кола	одинарне PV коло
Кількість полюсів	4
Корпус вимикача	22PV 4106	22PV 4108
Ручка прямого керування⁽¹⁾	тип М0b, синя — 2299 5042 тип М0, синя — 2299 5022
Виносна ручка	тип S0 чорна IP55 — 1491 0111⁽¹⁾⁽²⁾ чорна IP65 — 1493 0111⁽²⁾ червона/жовта IP65 — 1494 0111⁽²⁾ тип S1 чорна IP55 — 1411 2111⁽²⁾ чорна IP65 — 1413 2111⁽²⁾ червона/жовта IP65 — 1414 2111⁽²⁾
Штанга для виносної ручки	тип S0 150 мм — 1409 0615 200 мм — 1409 0620 320 мм — 1409 0632 тип S1 200 мм — 1401 0620 320 мм — 1401 0632 400 мм — 1401 0632
Додатковий контакт	1 контакт NC+NO — 2299 0001 1 контакт 2 NC — 2299 0011 1 контакт NO — 3999 0701 1 контакт NC — 3999 0702
З’єднувальна шина	2 шт. 2209 2016

Стандарт.
Ручка з механізмом зняття блокування.
Тільки сигнальний контакт.

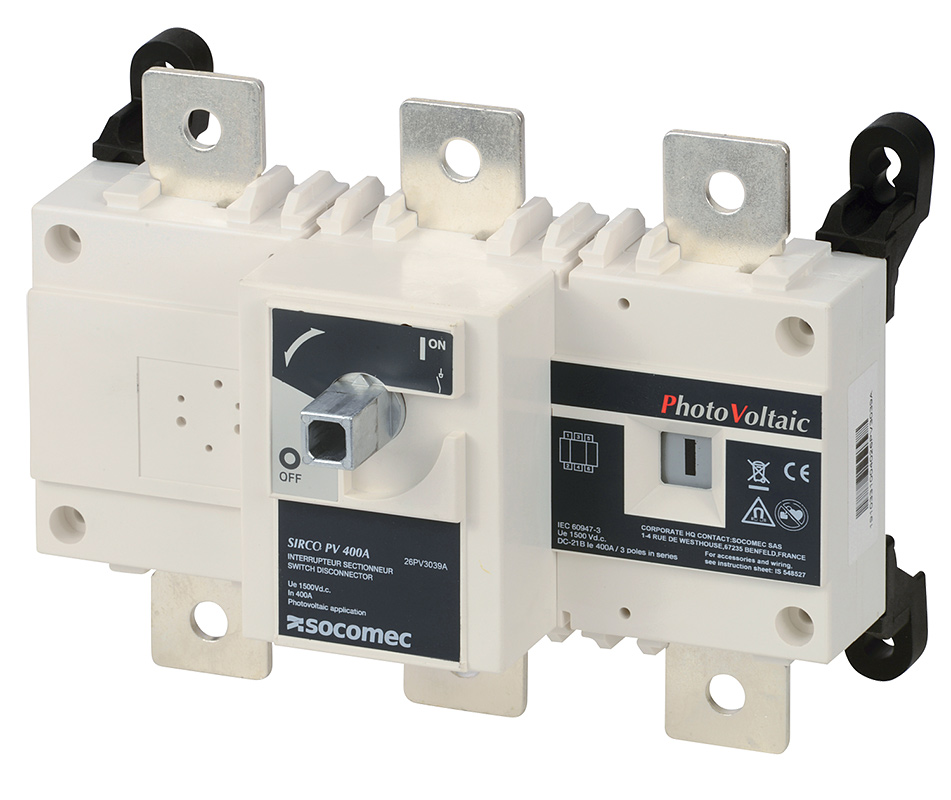

SIRCO PV IEC 60947-3. Вимикач навантаження для систем на фотоелектричних елементах. 100–3200 А, до 1500 В DC

1000 B DC — встановлення на монтажну панель
Струм (А)	Типорозмір	К-ть полюсів	Корпус перемикача	Ручка прямого керування	Ручка виносного керування	Штанга для виносної ручки	Кількість, яку треба замовити для послідовного з’єднання 2 полюсів
1 фотоелектричний контур
100	B4	2	26PV 2010	тип J1 чорна 1112 1111 червона 1113 1111	тип S2 чорна IP55 1421 2111 чорна IP65 1423 2111 червона IP65 1424 2111	200 мм 1400 1020 320 мм 1400 1032 400 мм 1400 1040	–
160	B4	2	26PV 2016
250	B4	2	26PV 2025
315	B4	2	26PV 2031
400	B4	4	26PV 4040				2х 2609 0025
500	B4	4	26PV 4050				2х 2609 0025
630	B5	4	26PV 4063				1х 2609 0080
800	B5	4	26PV 4080				1х 2609 0080
1250	B6	4	26PV 4120	тип С2 чорна 2799 7012 червона 2799 7013	тип S4 чорна IP65 1443 3111 червона IP65 1444 3111	200 мм 1401 1520 320 мм 1401 1532 400 мм 1400 1540	1х 2609 1100
2000	B7	4	26PV 4200		тип S4 чорна IP65 1443 3111 червона IP65 1444 3111	200 мм 1401 1520 320 мм 1401 1532 400 мм 1400 1540	2х 2609 1200
3200	B8	4	питайте у менеджерів		тип V1 чорна IP65 2799 7145	320 мм 2799 3018 450 мм 2799 3019	питайте у менеджерів
2 фотоелектричні контури
100	B4_DS	4	26PV 5010	тип J2 чорна 1122 1111 червона 1123 1111	тип S2⁽¹⁾ чорна IP55 1421 2111 чорна IP65 1423 2111 червона IP65 1424 2111	200 мм 1400 1020 320 мм 1400 1032 400 мм 1400 1040	–
160	B4_DS	2	26PV 5016
250	B4_DS	4	26PV 5025
315	B4_DS	4	26PV 5031
400	B5	4	27PV 4032	тип J1 чорна 1112 1111 червона 1113 1111			1х 2709 0045
500	B5	4	27PV 4039	тип J1 чорна 1112 1111 червона 1113 1111			1х 2709 0045
630	B5_DS	8	26PV 8063	тип J2 чорна 1122 1111 червона 1123 1111			1х 2609 0080
800	B5_DS	8	26PV 8080	тип С2 чорна 2799 7012 червона 2799 7013	тип V1 чорна IP65 2799 7145	320 мм 4199 3018	1х 2609 1100
1250	B6_DS	8	26PV 8120				1х 2609 1100
2000	B7_DS	8	26PV 8200				1х 2609 1200
4 фотоелектричні контури
275	B5_DS	8	27PV 8026	тип J2 чорна 1122 1111 червона 1123 1111	тип S2⁽¹⁾ чорна IP55 1421 2111 чорна IP65 1423 2111 червона IP65 1424 2111	200 мм 1400 1020 320 мм 1400 1032 400 мм 1400 1040	1х 2709 0045
1250	B6_DS	8	26PV 8120
2000	B7_DS	8	26PV 8200

Ручка з механізмом зняття блокування.

1500 B DC — встановлення на монтажну панель
Струм (А)	Типорозмір	К-ть полюсів	Корпус перемикача	Ручка прямого керування	Ручка виносного керування	Штанга для виносної ручки	Кількість, яку треба замовити для послідовного з’єднання 2 полюсів
1 фотоелектричний контур
275	B5	3	27PV 3026	тип J2 чорна 1122 1111 червона 1123 1111	тип S2 чорна IP55 1421 2111 чорна IP65 1423 2111 червона IP65 1424 2111	200 мм 1400 1020 320 мм 1400 1032 400 мм 1400 1040	1х 2709 0027
400	B5	3	27PV 3032				1х 2709 0045
500	B5	3	27PV 3039				1х 2709 0045
630	B5_DS	8	26PV 8063				1х 2609 0080
800	B6_DS	8	26PV 8080	тип С2 чорна 2799 7012 червона 2799 7013	тип V1 чорна IP65 2799 7145	320 мм 4199 3018	1х 2609 1100
1250	B6_DS	8	26PV 8120				1х 2609 1100
2000	B7_DS	8	26PV 8200				1х 2609 1200
2 фотоелектричні контури
275	B5_DS	6	27PV 6026	тип J2 чорна 1122 1111 червона 1123 1111	тип S2⁽¹⁾ чорна IP55 1421 2111 чорна IP65 1423 2111 червона IP65 1424 2111	200 мм 1400 1020 320 мм 1400 1032 400 мм 1400 1040	1х 2709 0027
400	B5_DS	8	27PV 6032				1х 2709 0045
500	B5_DS	6	27PV 6039				1х 2709 0045

Увага! На сайті представлена лише частина продукції наших партнерів.

Зверніться до менеджерів СВ АЛЬТЕРА, щоб замовити будь-яку з актуальних моделей.
