Світлові завіси безпеки серії SFL Autonics

Світлові завіси безпеки серії SFL встановлюються в потенційно небезпечних зонах або зонах підвищеної небезпеки і призначені для захисту персоналу від травм. У світлових завісах використовуються перевірені технології Autonics, а також бар'єрні і картографічні датчики. Світлові завіси відповідають вимогам міжнародних стандартів і нормативів в області техніки безпеки. Для різних областей застосування є безліч моделей пристроїв виявлення присутності (виявлення пальців, рук, інших частин тіла).

Основні характеристики

• Відповідність міжнародним стандартам і нормативам в області техніки безпеки: ESPE (AOPD) типу 4, SIL3, SIL CL3, категорія 4, PL e, CE, UL Listed, S-Mark
• Доступні моделі з 3-ма режимами виявлення (палець, рука, рука-тулуб)
• Різні моделі для різної висоти зони захисту:
  • Ø14 мм (виявлення пальця) від 144 до 1008 мм
  • Ø20 мм (виявлення руки) від 183 до 1023 мм
  • Ø30 мм (виявлення руки-тулуба) від 1025 до 1850 мм
• Різні функції безпеки і функції самодіагностики
  • Зміни, пов'язані з безпекою: блокування, вимикання, моніторинг зовнішніх пристроїв (EDM), глушіння, перевизначення, гасіння, зниження роздільної здатності і т. д.
  • Самодиагностика: взаємний захист від перешкод, виявлення зовнішнього освітлення, виявлення несправності датчика
• Можливість вибору відстані (режим малої/великої відстані) і налаштування виходу реле керування (вихід NPN/PNP)
• Індикація робочого стану на 7-сегментному дисплеї і за допомогою світлодіодних індикаторів
• Зручність налаштування променя за допомогою індикаторів верхнього і нижнього променів
• На індикаторі стану виходу, розташованому у верхній частині, відображається стан сигналу (прийом/блокування) і стан функції глушіння. Додаткові індикатори не потрібні.
• 4 виходи загального призначення для різних застосувань (2 доп. виходу, 2 індикаторні виходу)

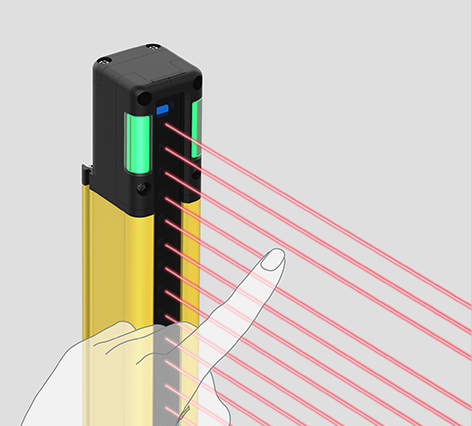

Виявлення пальців

Виявлення руки

Виявлення пальця-руки

7-сегментний дисплей

Збільшена відстань

Різні кола захисту

Спеціальне ПО

Ступінь захисту

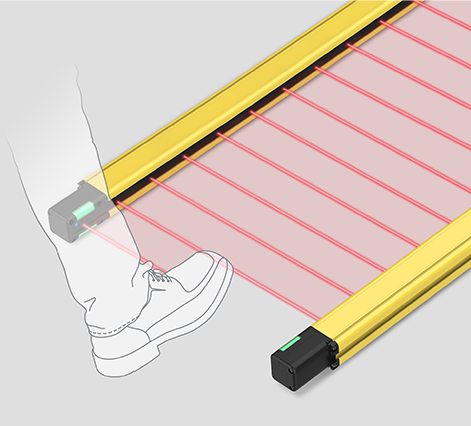

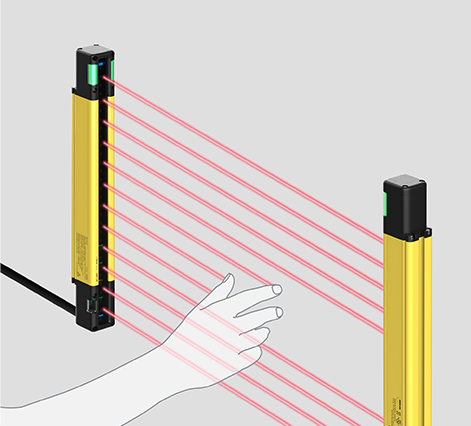

Доступні моделі для різних систем

Для різних систем доступні моделі, що дозволяють виявляти пальці (Ø14 мм), руки (Ø20 мм), а також руку-тулуб (Ø30 мм).

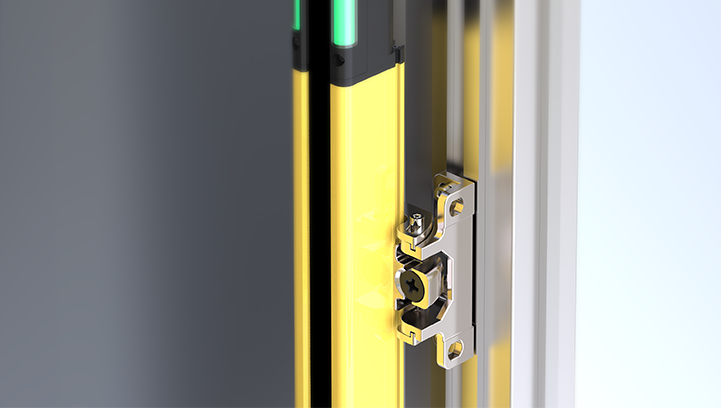

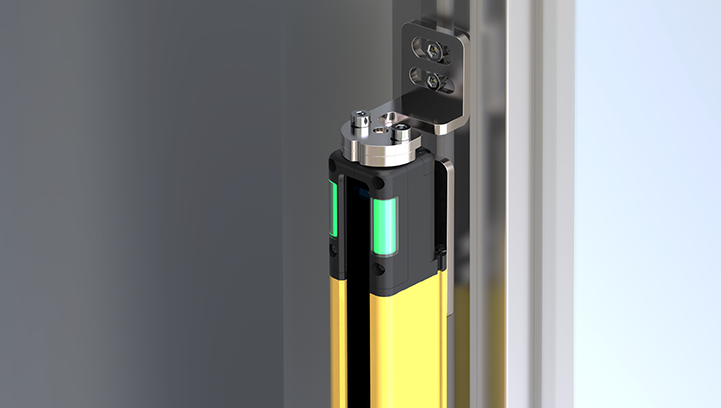

Зручність монтажу

За допомогою індикатора променя, розташованого у верхній і нижній частинах пристрою, під час монтажу можна перевірити кількість прийнятого випромінювання. Для монтажу пристрою передбачені стандартні і регульовані кронштейни, які можна встановити у верхній, середній або нижній частині пристрою. Регульовані кронштейни можна зміщувати на кут 15 градусів вправо або вліво, що спрощує процес монтажу.

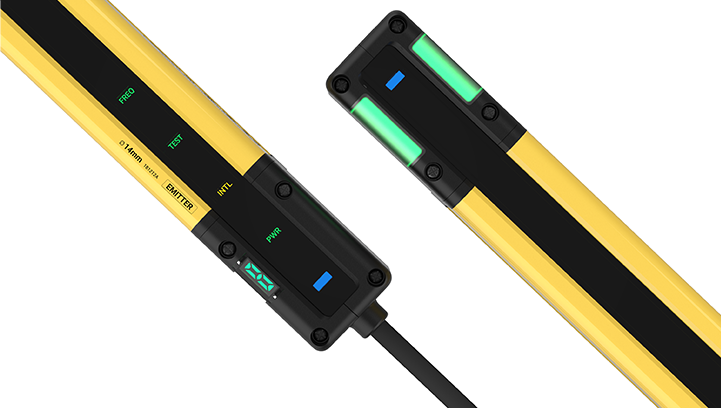

Відмінна читабельність дисплея/індикатора

Пристрої цієї серії оснащуються 7-сегментним дисплеєм і світлодіодними індикаторами, які забезпечують відмінну читабельність інформації про стан пристрою.

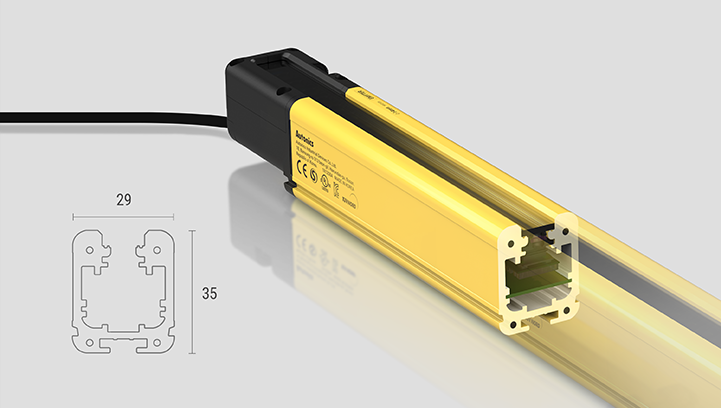

Тонкий корпус і висока міцність

Пристрої цієї серії відрізняються міцною, компактною конструкцією (довжина 35 мм, глибина 29 мм) і оснащуються захистом області екрану.

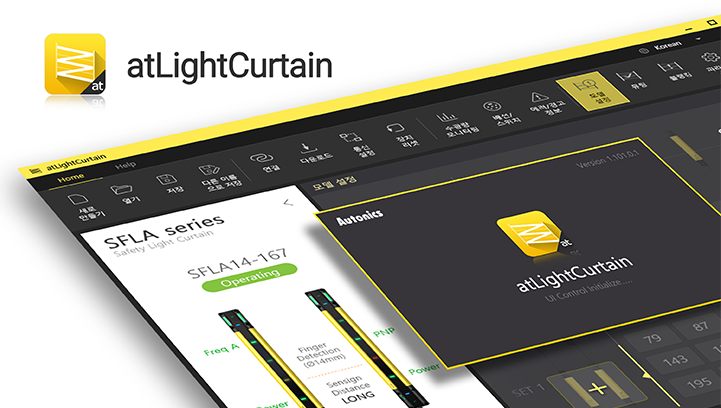

Спеціальне програмне забезпечення (atLightCurtain) входить в комплект

atLightCurtain — це спеціальне програмне забезпечення, призначене для моніторингу робочих характеристик світлових завіс серії SFL. (В стандартних пристроях серії SFL меню детального налаштування параметрів може бути відсутнім).

Пристрій LOTO (блокування/попередження) для світлових завіс безпеки (замовляється окремо)

SFL-LT — це додаткове обладнання для світлових завіс безпеки серій SFL/SFLA. Блокування забезпечує захист оператора шляхом ручного блокування оптичного променя і утримання стану блокування світловий завіси.

Галузі застосування

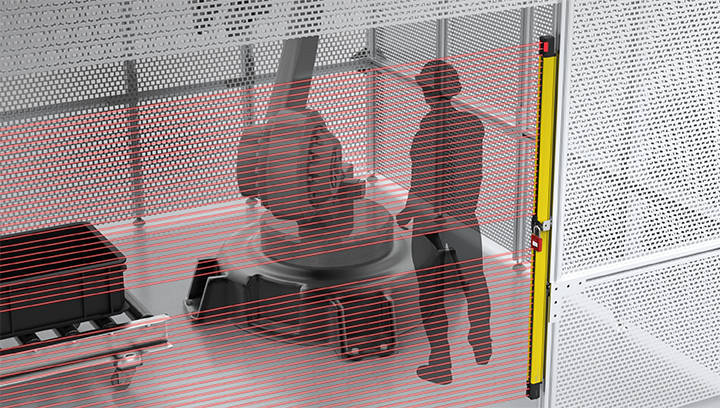

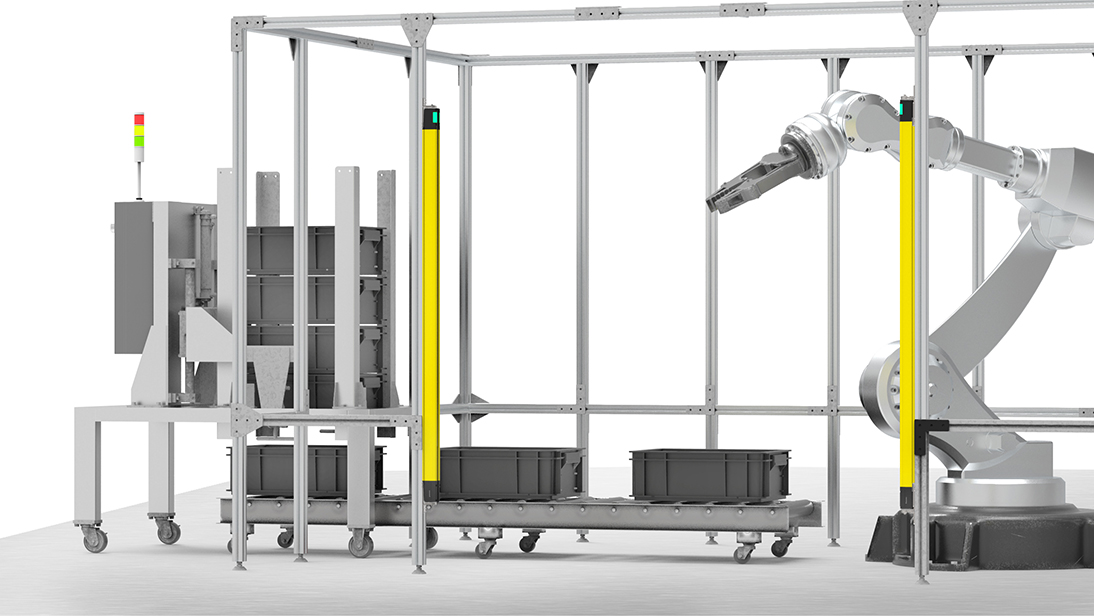

Виробничі транспортувальні лінії

Світлові завіси безпеки застосовуються для захисту персоналу від травм при проникненні в небезпечні зони дії роботизованих машин і при виявленні такого проникнення зупиняють машину.

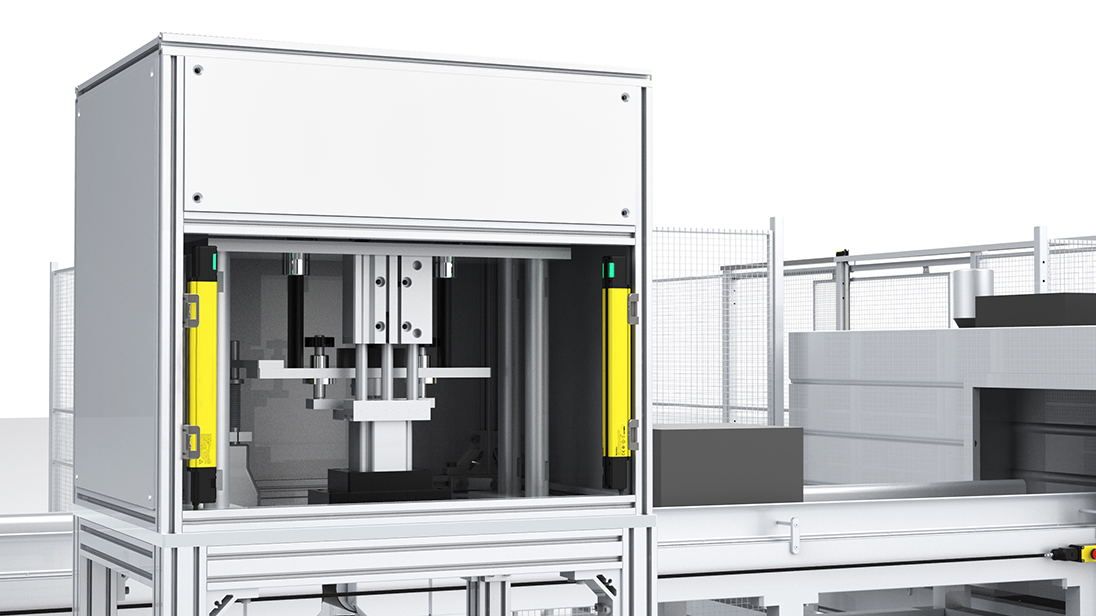

Пресувальні верстати

Світлові завіси безпеки застосовуються для виявлення рук і інших частин тіла людини в зоні дії пресувальної машини і при виявленні такого проникнення зупиняють машину.
