Система автоматизованого керування віяловою насосною станцією ґрунтового водозабору

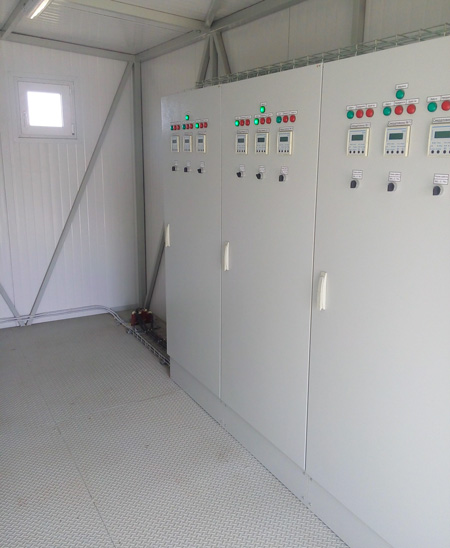

СВ АЛЬТЕРА Черкаси виконали проект та реалізували систему автоматизованого керування віяловою насосною станцією ґрунтового водозабору.

Призначення системи:

Система автоматизованого керування віяловою станцією водозабору ВНС1 призначена для керування забором води зі свердловин (або інших точок водозабору), розподілених на значній території, та підтриманням заданого рівня води в накопичувальній ємності.

ВНС-1 складається з наступних типових модулів:

• модулів керування занурюваними насосними агрегатами ВП1
• центрального модуля керування всією станцією водозабору.

Система керування ВНС1 виконує такі функції (розподілені за модулями):

Модулі ВП1:

• увімкнення та вимкнення насоса за сигналом керування
• захист насосів від перевантажень та «сухого ходу»
• подання сигналу «Аварія» при спрацьовуванні захисту
• перехід на ручне керування.

Модулі ЦВП1:

• централізоване автоматичне керування віддаленими свердловинами (точками)
• керування заповненням накопичувальної ємності до заданого рівня
• наочне відображення всієї необхідної інформації про роботу ВНС1 для диспетчера
• загальне керування насосною станцією ВНС1 безпосередньо диспетчером
• оперативна зміна налаштувань та параметрів системи ВНС1
• контроль та керування роботою кількох ВП1 з можливістю нарощування
• віддалений моніторинг та керування зі смартфона.

Основне обладнання, що використовується:

• Контролер (ПЛК) – Yaskawa

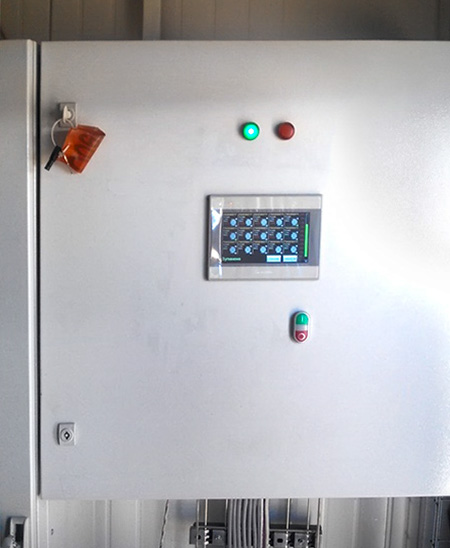

• Панель оператора
• Блок живлення – Autonics

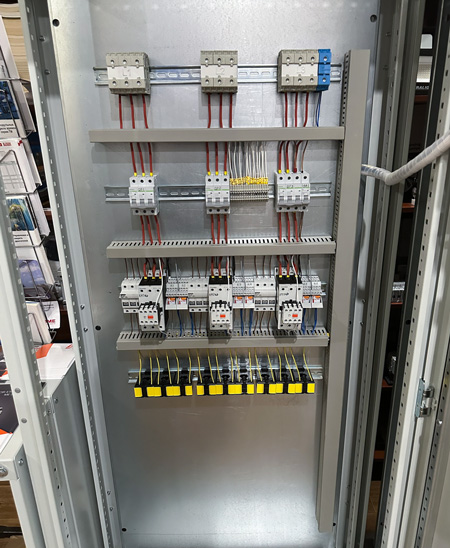

• Електромонтажна шафа – Елім Україна

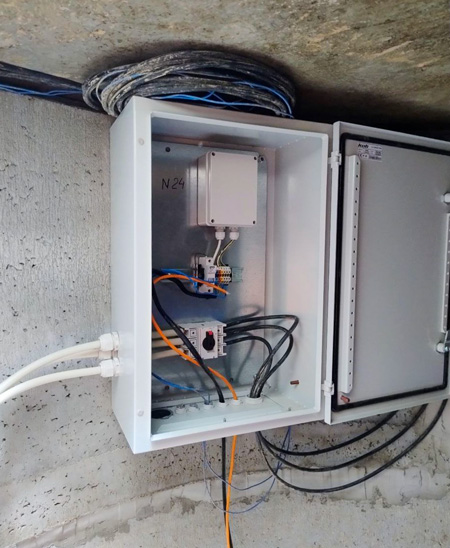

• Шафа настінна – Елім Україна
• Контактор – LOVATO Electric
• Автоматичний вимикач – Noark
• Реле – RELPOL
• Клемна продукція – Wieland
• Шини мідні – Socomec
• Запобіжники – Socomec
• Трансформатори струму – Socomec
• Кнопки, перемикачі, індикатори – LOVATO Electric
• Монтажна продукція – Scame
• Кабель – Lapp Kabel
• Модуль вводу/виводу (МК110-220.4К.4Р) – Акутек
• Повторювач інтерфейсу RS-485 (АС-5) – Акутек
• Вимикач навантаження

Оснащення станції водозабору системою автоматизованого керування ВНС1 значно підвищує ефективність та надійність роботи всіх водонасосних агрегатів, знижує експлуатаційні витрати, підвищує оперативність керування насосною станцією. Як показує практика, зменшення витрат на експлуатацію може досягати до 30%.
