Система автоматизованого керування віяловою насосною станцією ґрунтового водозабору

Об'єкт: Станція водозабору, м. Золотоноша

Сістема автоматизованого керування віяловою станцією водозабору ВНС1 призначена для керування забором води зі свердловин (або інших точок водозабору), розподілених на значній території, та підтриманням заданого рівня води в накопичувальній ємності.

ВНС-1 складається з наступних типових модулів:

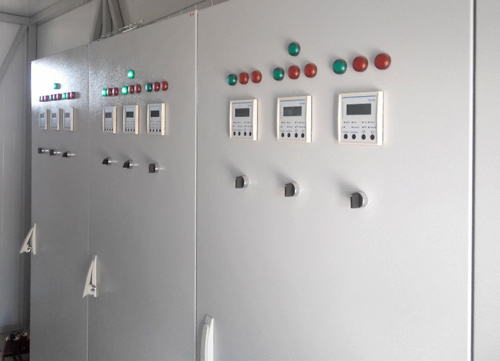

• модулів керування занурюваними насосними агрегатами ВП1;
• центрального модуля керування всією станцією водозабору;

Система автоматизованого керування віяловою насосною станцією ґрунтового водозабору ВНС1

Система керування ВНС1 виконує такі функції (розподілені за модулями):

Модулі ВП1 виконують такі функції:

• увімкнення та вимкнення насоса за сигналом керування;
• захист насосів від перевантажень та «сухого ходу»;
• вироблення сигналу «Аварія» під час спрацювання захистів;
• перехід на ручне керування.

Модулі ЦВП1 виконують такі функції:

• централізоване автоматичне керування віддаленими свердловинами (точками);
• керування заповненням накопичувальної ємності до заданого рівня.

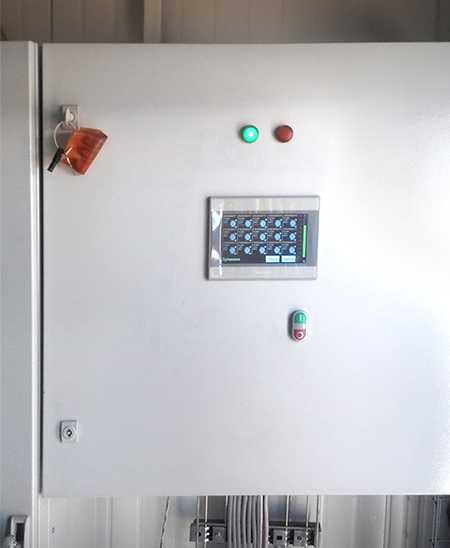

• наочне відображення всієї необхідної інформації про роботу ВНС1 для диспетчера;
• загальне керування насосною станцією ВНС1 безпосередньо диспетчером;
• оперативна зміна налаштувань та параметрів системи ВНС1;
• контроль та керування роботою кількох ВП1 з можливістю нарощування;
• віддалений моніторинг та керування зі смартфона.

Основне обладнання, що використовується:

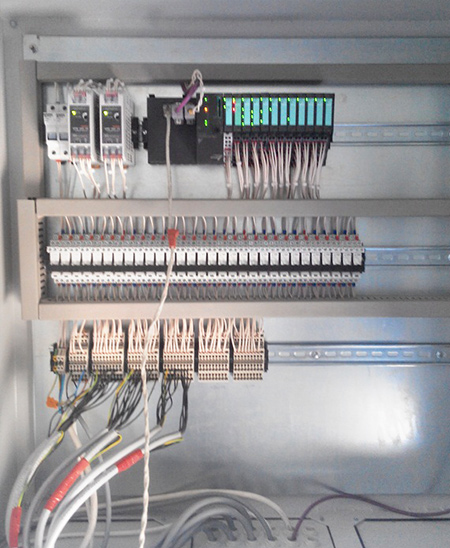

• Контролер VIPA SLIO;
• Реле RELPOL;

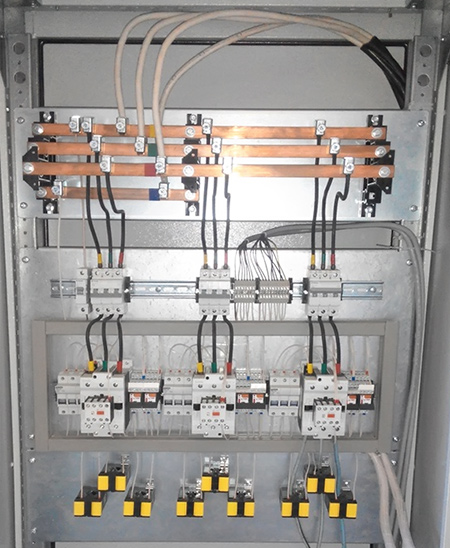

• Автоматичні вимикачі TERASAKI;
• Шафи ЕЛІМ-Україна;
• Трансформатори струму Socomec.

Оснащення станції водозабору системою автоматизованого керування ВНС1 значно підвищує ефективність та надійність роботи всіх водонасосних агрегатів, знижує експлуатаційні витрати, підвищує оперативність керування насосною станцією. Як показує практика, економічний ефект витрат на експлуатацію може досягати до 30%.

Опис роботи панелі оператора (формат .docx — MS Word)
