Перетворювачі частоти CFW300

Загальнопромисловий перетворювач частоти WEG CFW300 для керування асинхронними двигунами до 7,5 кВт. ПЧ для широкого застосування в промислових установках, системах опалення, вентиляції та кондиціювання повітря. Набір аксесуарів та плат розширення вхідних сигналів дозволяє збільшити функціональні можливості приводу та адаптувати його до безлічі галузей застосування.

Переваги:

  • Компактний розмір
  • Висока продуктивність
  • Оптимізація енергоспоживання
  • Простота експлуатації

Галузі застосування:

  • Невеликі механізми
  • Рекламні щити
  • Автоматичні ворота
  • Гранулятори
  • Вентилятори
  • Мішалки
  • Конвеєрні стрічки
  • Промислові установки
WEG CFW300
Назва Потужність, кВт
230В 1Ф
CFW300 A 01P6 S2 NB20 0,18
CFW300 A 02P6 S2 NB20 0,37
CFW300 A 06P0 S2 NB20 1,1
CFW300 A 07P3 S2 NB20 1,5
CFW300 A 04P0 S2 NB20 0,75
CFW300 B 10P0 B2 DB20 2,2
400В 3Ф
CFW300 A 01P1 T4 NB20 0,37
CFW300 A 01P8 T4 NB20 0,75
CFW300 A 03P5 T4 NB20 1,5
CFW300 A 04P8 T4 NB20 2,2
CFW300 B 06P5 T4 NB20 3,0
CFW300 B 08P2 T4 NB20 4,0
CFW300 C 12P0 T4 NB20 5,5
CFW300 C 15P0 T4 NB20 7,5

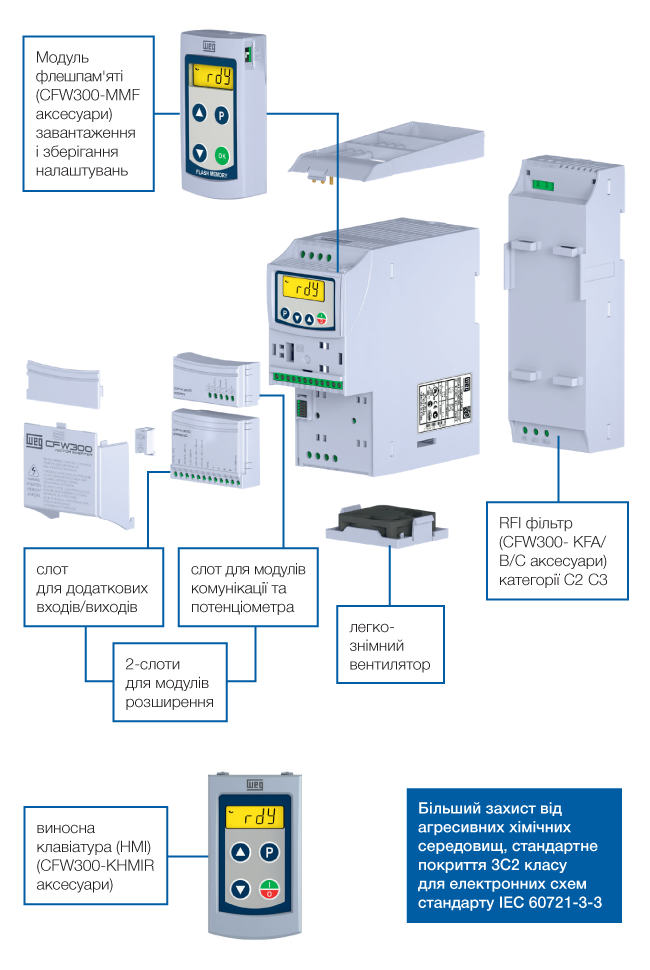

Аксесуари та функціональні модулі
CFW300­CCAN модуль CAN
CFW300­CPDP модуль Profibus DP
CFW300­CRS485 модуль Modbus­ RTU
CFW300-CETH модуль Ethernet
CFW300­CUSB модуль ­USB + 2 м кабелю
CFW300­KHMIR набір виносної клавіатури + 3 м кабелю
CFW300-IOAR 1 аналоговий вхід, 1 аналоговий вихід та 3 релейних виходи
CFW300-IODR 4 дискретних входи и 3 релейних виходи
CFW300-IODF 3 частотних входи, 3 частотних виходи
CFW300-MMF модуль флеш-пам'яті (з кабелем довжиною 1м)

Технічні характеристики

Дані живлення Джерело живлення Допустиме відхилення напруги живлення: від -15% до +10% від номінальної напруги Частота: 50/60 Гц (від 48 Гц до 62 Гц)
Асиметрія фаз: ≤3% від номінальної вхідної напруги фаза-фаза Перенапруга відповідно до категорії III (EN 61010/UL 508C)
Перехідна напруга відповідно до категорії III
Максимум 10 підключень за годину (1 підключення кожні 6 хвилин)
Типовий ККД: ≥97%
Класифікація хімічно активних речовин: рівень 3С2
Класифікація механічних умов (вібрація): рівень 3M4
Рівень акустичного шуму: <60 дБ
Монтаж та підключення Умови навколишнього середовища Температура навколишнього середовища: від 0°C до 50°C (при напрузі живлення 200 В) та від 0°C до 40°C (при напрузі живлення 400 В)
Для температур, що перевищують вказані вище значення, необхідно застосовувати 2% зниження величини струму для кожного градуса Цельсія, обмежене сумарним збільшенням на 10°C
Відносна вологість повітря: від 5% до 95% без конденсації
Максимальна висота: до 1000 м – у номінальних умовах
Від 1000 м до 4000 м – зменшення максимально допустимих значень струму на 1% на кожні 100 м понад 1000 м висоти
Від 2000 до 4000 м вище за рівень моря – зменшення максимально допустимих значень напруги (127 В / 240 В / 480 В, залежно від моделі) на 1.1% на кожні 100 з понад 2000 м
Ступінь забруднення: 2 (відповідно до EN 50178 та UL 508C), з непровідним забрудненням
Явища конденсації не повинні призводити до провідності залишків забруднень, що накопичилися.
Керування
Метод керування двигуном V/F- скалярне керування
V/F - квадратичне керування
VVW - векторне керування напругою
Вихідна частота від 0 до 400 Гц, роздільна здатність 0.1 Гц
Робочі характеристики
Скалярне керування (V/F) Регулювання швидкості: 1% номінальної швидкості (з компенсацією ковзання). Діапазон зміни швидкості: 1:20
Векторне керування напругою (VVW) Регулювання швидкості: 1% номінальної швидкості (з компенсацією ковзання). Діапазон зміни швидкості: 1:30
Входи1)
Аналогові входи 1 аналоговий вхід: від 0 до 10 В або від 0 до 20 мА або від 4 до 20 мА
Помилка, обумовлена відхиленням кривої від заданої: ≤0.25%
Імпеданс: 100 kΩ для входу напруги, 500 Ω для струмового входу.
Програмоване функціональне призначення.
Макс. напруга на входах: 30 В пост. струму
Дискретні входи
  • 4 дискретні входи.
  • активно високий рівень (PNP): макс. низький рівень 10 В пост. струму
  • мінімальний високий рівень 20 В пост.струму
  • активно низький рівень (NPN): макс. низький рівень 5 В пост. струму мінімальний високий рівень 10 В пост. струму
Макс. вхідна напруга 30 В пост. струму
Вхідний струм: 11 мА
Макс. вхідний струм: 20 мА
Програмоване функціональне призначення
Виходи1)
Релейні 1 реле з перекидним контактом
Макс. напруга: 250 В пост. струму
Макс. струм 0,5 A
Програмоване функціональне призначення
Джерело живлення потенціометра Макс. струм при напрузі 10 пост. струму: не більше 50 мА
Забезпечення безпеки експлуатації перетворювача Виявлення несправності або аварійної ситуації Перевантаження струмом/фазне коротке замикання
Знижена напруга/перенапруга у джерелі живлення
Перевантаження двигуна
Підвищена температура на силовому модулі (IGBT-транзисторах)
Зовнішня відмова/попереджувальний сигнал
Помилка програмування
Інтерфейс керування "людина–машина" Вбудований дисплей та кнопки керування 4 кнопки: пуск/зупинка, збільшення, зменшення та налаштування РК дисплея
Точність: - Струм: 10% від номінального струму
Роздільна здатність швидкості: 0.1 Гц
Передача даних Передача даних через польову шину Ethernet, RS485, CANopen, DeviceNet, Profibus-DP або USB-порт (за допомогою модулів, що підключаються)
Ступінь захисту корпусу IP20 Типорозміри корпусу A, B та C
Примітка: 1) Є у стандартній версії.
