Індуктивні датчики Autonics стандартні

Серія PR — стандартні індуктивні датчики наближення

Індуктивні датчики наближення серії PR відрізняються високою чутливістю, чудовою стійкістю до перешкод і наявністю захисних схем. Стандартні циліндричні індуктивні датчики, що випускаються в різних розмірах і з різною дальністю дії, можуть використовуватися в різноманітних сферах, де необхідне безконтактне виявлення металевих об'єктів.

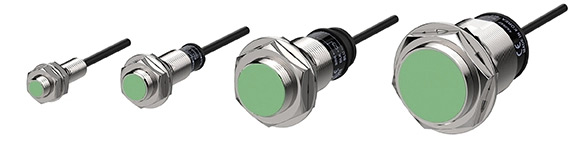

Стандартні індуктивні датчики наближення з кабелем (PR…)

Живлення, підключення Діаметр Робоча відстань, мм Монтаж Частота відгуку Довжина корпусу, мм Вихід Модель
100–240 В AC,
2-провідне 		M12 2 врівень 20 Гц 63,0 □: Тип
O: NO
C: NC 		PR12-2A□
4 виступний 63,0 PR12-4A□
M18 5 врівень 53,8 PR18-5A□
5
80,5 PRL18-5A□
8 виступний 53,8 PR18-8A□
8
80,5 PRL18-8A□
M30 10 врівень 53,8 PR30-10A□
10
80,0 PRL30-10A□
15 виступний 53,8 PR30-15A□
15
80,0 PRL30-15A□
12–24 В DC,
3-провідне 		M8 1.5 врівень 1,5 кГц 30,0 □: Тип
N: NPN NO
N2: NPN NC
P: PNP NO
P2: PNP NC 		PR08-1.5D□
1.5
40,0 PRL08-1.5D□
2 виступний 1 кГц 30,0 PR08-2D□
2

40,0 PRL08-2D□
M12 2 врівень 1,5 кГц 46,0 PR12-2D□
39,0 PRS12-2D□
58,5 PRL12-2D□
4 виступний 500 Гц 46,0 PR12-4D□
39,0 PRS12-4D□
58,5 PRL12-4D□
M18 5 врівень 500 Гц 47,5 PR18-5D□
80,5 PRL18-5D□
8 виступний 350 Гц 47,5 PR18-8D□
80,5 PRL18-8D□
M30 10 врівень 400 Гц 58,0 PR30-10D□
80,0 PRL30-10D□
15 виступний 200 Гц 58,0 PR30-15D□
80,0 PRL30-15D□

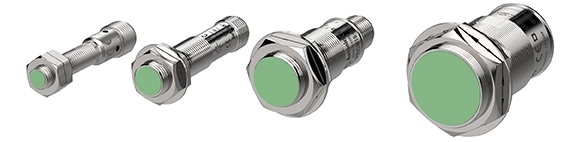

Стандартні індуктивні датчики наближення з роз’ємом на корпусі (PRCM…)

Живлення, підключення Діаметр Робоча відстань, мм Монтаж Частота відгуку Довжина корпусу, мм Вихід Модель
100–240 В AC, 2-провідне M12 2 врівень 20 Гц 72,8 ☐: Тип O: NO C: NC PRCM12-2A☐
4 виступний PRCM12-4A☐
M18 5 врівень 60,6 PRCM18-5A☐
87,3 PRCML18-5A☐
8 виступний 60,1 PRCM18-8A☐
85,8 PRCML18-8A☐
M30 10 врівень 63,8 PRCM30-10A☐
85,8 PRCML30-10A☐
15 виступний 63,8 PRCM30-15A☐
85,8 PRCML30-15A☐
12–24 В DC, 3-провідне M12 2 врівень 1,5 кГц 55,8 ☐: Тип N: NPN NO N2: NPN NC P: PNP NO P2: PNP NC PRCM12-2D☐
60,0 PRCML12-2D☐
4 виступний 500 Гц 55,8 PRCM12-4D☐
M18 5 врівень 500 Гц 54,3 PRCM18-5D☐
87,3 PRCML18-5D☐
8 виступний 350 Гц 53,8 PRCM18-8D☐

85,8 PRCML18-8D☐
M30 10 врівень 400 Гц 63,8 PRCM30-10D☐
85,8 PRCML30-10D☐
15 виступний 200 Гц 63,8 PRCM30-15D☐
85,8 PRCML30-15D☐

У таблицях наведені найпопулярніші типи індуктивних датчиків Autonics серії PR. Для більшості з них доступні додаткові опції, такі як:

  • тефлонове покриття для захисту від бризок гарячого металу під час зварювання;
  • оливостійкий кабель;
  • безполярне живлення 12-24 В постійного струму;
  • 2-провідне підключення для датчиків, що живляться постійним струмом;
  • кабель довжиною 30 см з роз’ємом M12 на кінці.

Замовити датчики з такими опціями можна, самостійно сформувавши код замовлення (див. інструкцію) або звернувшись до наших менеджерів.

pdfІнструкція з експлуатації, 100-240 В AC
pdfІнструкція з експлуатації, 12-24 В DC, 3-пров.

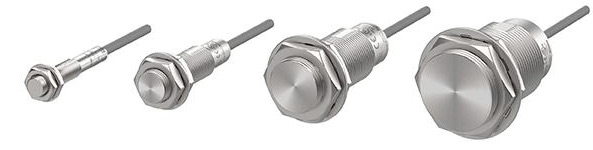

Серія PRF — датчики з головкою з нержавійної сталі

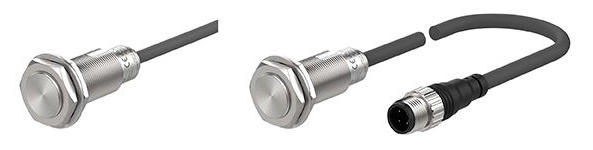

Циліндричні датчики наближення серії PRF мають повністю металевий корпус і головку датчика з нержавійної сталі 303. Завдяки високій стійкості до деформації та корозії можуть застосовуватися в різних середовищах, таких як виробництво харчових продуктів і напоїв, хімічна та металообробна промисловість. Металева головка датчика товщиною 0,8 мм забезпечує високу стійкість до ударів і зносу, а кільцевий індикатор роботи дозволяє користувачам швидко визначати стан роботи з різних кутів. Випускаються лише зі стандартною довжиною корпусу, з маслостійким кабелем або з коротким кабелем з роз’ємом на кінці.


Живлення, підключення Діаметр Робоча відстань, мм Частота відгуку Вихід Довжина корпусу, мм Модель
12–24 В DC, 2-провідне M8 1,5 200 Гц NO 48 PRF08-1.5DO
M12 2 1,5 кГц 46 PRF12-2DO
M18 5 500 Гц 50 PRF18-5DO
M30 10 400 Гц 54 PRF30-10DO

У таблиці наведені лише основні характеристики найпопулярніших моделей індуктивних датчиків з великою дальністю спрацьовування. Для придбання моделей з додатковими опціями, такими як:

  • захист від бризок гарячого металу;
  • кабель з роз’ємом на кінці,
    • ви можете самостійно сформувати код замовлення (див. інструкцію) або звернутися до наших менеджерів.

pdfІнструкція з експлуатації

Серія PS/PSN — стандартні індуктивні датчики у прямокутному корпусі

Прямокутні індуктивні датчики наближення серії PS/PSN мають високу стійкість до шуму завдяки спеціалізованій мікросхемі, розробленій Autonics. Доступні різні розміри для застосування в різних середовищах.

Живлення,
підключення 		Розмір сенсора, мм Робоча
відстань, мм 		Частота відгуку Вихід Модель
100–240 В AC,
2-провідне 		25 5 20 Гц NO PSN25-5AO
NC PSN25-5AC
30 10 NO PSN30-10AO
NC PSN30-10AC
15 NO PSN30-10AO
NC PSN30-10AC
40 20 NO PSN40-20AO
NC PSN40-20AC
12–24 В DC,
3-провідне 		8 2,5 1 кГц ☐: Тип
N: NPN NO
N2: NPN NC
P: PNP NO
P2: PNP NC 		PS08-2.5D☐♦
12 4 500 Гц PS12-4DN♦
PS12-4DN2♦
PS12-4DP♦
17 5 700 Гц PSN17-5D☐♦
8 200 Гц PSN17-8D☐♦
PSN17-8D☐♦-F*
25 5 300 Гц PSN25-5D☐

30 10 250 Гц PSN30-10D☐

15 200 Гц PSN30-15D☐

40 20 100 Гц
PSN40-20D☐

50 30 50 Гц
PSN50-30D☐
12–24 В DC,
2-провідне 		17 5 700 Гц NO PSNT17-5DO♦
NC PSNT17-5DC♦

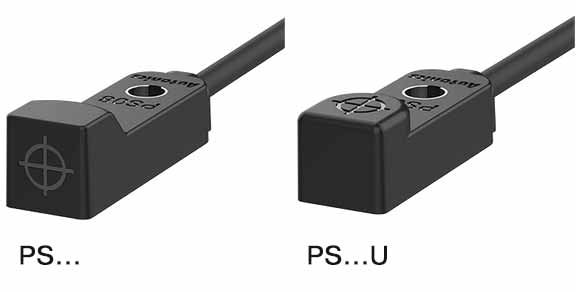

♦ — розташування сенсора на корпусі: немає позначки — на передній стінці (стандартно), U — на верхній стінці (90°):

* — версія PSN17-8DP2U-F (з виходом PNP NC, верхнім розташуванням сенсора і диференційно-частотним методом виявлення) не виготовляється.

pdfІнструкція з експлуатації, 100-240 В AC
pdfІнструкція з експлуатації, 12-24 В DC, 3-пров., 8/12/50 мм
pdfІнструкція з експлуатації, 12-24 В DC, 3-пров., 17/25/30/40 мм
pdfІнструкція з експлуатації, 12-24 В DC, 2-пров.

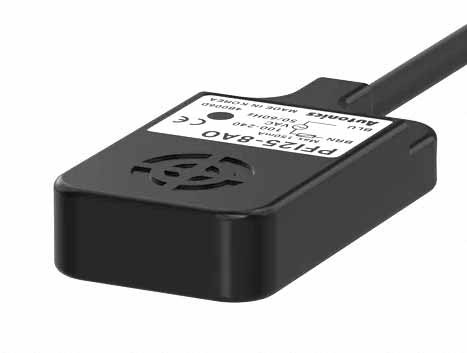

Серія PFI — плоскі прямокутні індуктивні датчики наближення

Індуктивні датчики наближення серії PFI відрізняються високою стійкістю до завад. Плоска компактна конструкція висотою 10 мм дозволяє легко встановлювати датчики в умовах обмеженого простору.

Живлення Розмір сенсора, мм Робоча
відстань, мм 		Частота відгуку Вихід Модель
100–240 В AC 25 8 20 Гц NO PFI25-8AO
NC PFI25-8AC
12–24 В DC 25 8 200 Гц NPN NO PFI25-8DN
NPN NC PFI25-8DN2
PNP NO PFI25-8DP
PNP NC PFI25-8DP2

pdfІнструкція з експлуатації, 100-240 В AC
pdfІнструкція з експлуатації, 12–24 В DC
